Сцепление автомобиля. Диск сцепления

Сцепление автомобиля — ключевой элемент трансмиссии, обеспечивающий соединение и разъединение двигателя и коробки передач. Это позволяет водителю управлять мощностью, передаваемой на колеса. В статье рассмотрим принцип работы сцепления, его основные компоненты, включая диск сцепления, и классификацию типов сцеплений. Понимание этих аспектов поможет автовладельцам лучше разбираться в работе автомобиля и своевременно выявлять неисправности, что повысит безопасность и долговечность транспортного средства.

Сцепление – зачем оно?

В конструкцию автомобиля входит важный элемент – трансмиссия, которая отвечает за передачу вращения от двигателя к ведущим колесам. В состав трансмиссии входит коробка передач, позволяющая регулировать тяговое усилие и скорость вращения, поступающие на колеса. Классическая механическая коробка передач состоит из валов и шестерен различного диаметра. Включение определенных шестерен в зацепление дает возможность изменять усилие и скорость.

Однако вращение от двигателя постоянно подается на трансмиссию, что делает невозможным переключение шестерен во время движения. Поэтому в трансмиссию добавлен еще один элемент – сцепление.

Сцепление служит для временного разъединения силового агрегата и коробки передач. При его работе коробка отсоединяется от двигателя, что прекращает подачу вращения коленчатого вала на коробку и позволяет без проблем переключать необходимые шестерни.

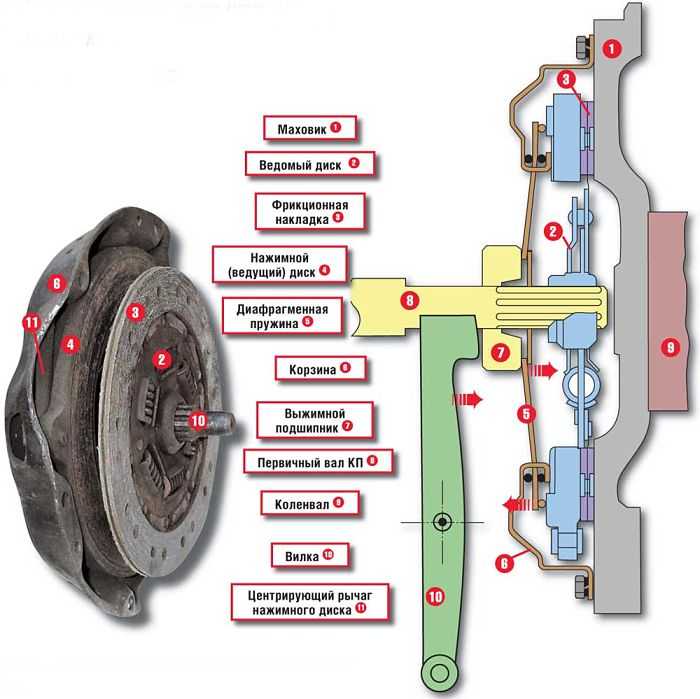

На легковых автомобилях с механическими коробками передач чаще всего используется однодисковое сухое сцепление. Оно состоит из ведущего диска, помещенного в корзину, ведомого диска, выжимных рычагов или диафрагмы, выжимного подшипника и привода. Все эти элементы закрыты сверху картером сцепления.

Эксперты в области автомобильной техники подчеркивают важность диска сцепления как ключевого элемента трансмиссии. Он обеспечивает передачу мощности от двигателя к колесам, что критически важно для эффективной работы автомобиля. При выборе диска сцепления специалисты рекомендуют обращать внимание на его материал и конструкцию, так как это напрямую влияет на долговечность и производительность. Например, керамические диски обеспечивают высокую износостойкость, но могут быть менее комфортными в эксплуатации. Кроме того, регулярная проверка состояния диска сцепления позволяет избежать серьезных поломок и дорогостоящего ремонта. Важно помнить, что правильная эксплуатация и своевременная замена этого компонента способствуют не только безопасности, но и экономии топлива.

Сцепеление автомобиля как правильно использовать устройство и рекомендации

Принцип работы

Принцип работы такого сцепления довольно прост: корзина вместе с ведущим диском жестко закреплена на маховике коленчатого вала. Сам диск может перемещаться относительно корзины, но он подпружинен. Между ведущим диском и маховиком помещен ведомый диск. На этот диск нанесены фрикционные накладки, значительно повышающие трение. По центру ведомого диска расположена ступица. В ней проделано отверстие со шлицами. В ступицу входит ведущий вал коробки передач, а шлицевое соединение обеспечивает надежное, но подвижное соединение – диск может перемещаться по валу, но при этом вращение будет передаваться постоянно.

Когда необходима передача вращения от мотора на КПП, сцепление отпущено. В таком положении ведущий диск за счет давления пружин поджимает ведомый диск к маховику. Наличие фрикционных накладок обеспечивает значительную силу трения, ведомый диск не проскальзывает относительно ведущего диска и маховика. А поскольку ведомый диск связан с валом КПП шлицевым соединением, то производится передача вращения.

Чтобы отсоединить КПП от мотора, водитель нажимает на педаль сцепления. При помощи привода он воздействует на выжимной подшипник. Тот, перемещаясь, начинает давить на выжимные рычаги или диафрагму, в результате чего ведущий диск отходит внутрь корзины, преодолевая усилие пружин. Он перестает поджимать ведомый диск к маховику, из-за чего передача вращения прекращается, что дает возможность переключить передачу на КПП.

Сцепление также помогает плавно начать движение. При постепенном отпускании педали, ведущий диск плавно увеличивает давление на ведомый диск. При малом усилии ведомый диск начинает принимать вращение, но из-за недостаточного поджатия, он проскальзывает. По мере отпускания педали и поджатия ведомого диска, он все больше принимает вращение, а проскальзывание уменьшается.

Интересные факты

Вот несколько интересных фактов о сцеплении автомобиля и диске сцепления:

1. Материалы и технологии: Диски сцепления изготавливаются из различных материалов, включая фрикционные композиты, керамику и металл. Современные технологии позволяют создавать диски, которые выдерживают высокие температуры и нагрузки, что значительно увеличивает их срок службы и эффективность.

2. Принцип работы: Диск сцепления работает по принципу трения. Когда водитель нажимает на педаль сцепления, диск отсоединяется от маховика, что позволяет переключать передачи. При отпускании педали сцепления диск снова прижимается к маховику, передавая мощность от двигателя к трансмиссии.

3. Система “умного” сцепления: В последние годы в автомобилях начали внедрять системы “умного” сцепления, которые автоматически регулируют давление на диск в зависимости от условий вождения. Это позволяет улучшить управляемость и снизить износ компонентов, а также повысить комфорт при вождении.

Эти факты подчеркивают важность диска сцепления в работе автомобиля и его влияние на общую производительность и комфорт вождения.

Видео: Принцип работы сцепления

Для того чтобы избежать ударных нагрузок при резком переключении передач и отпускании сцепления, ступица ведомого диска не фиксируется жестко. Она соединена с диском с помощью демпферных пружин, которые помогают сглаживать возникающие крутильные колебания.

https://youtube.com/watch?v=sVF7Qf-U3Nw

Классификация

Это было описана конструкция и принцип работы однодискового сухого сцепления. Однако их существует несколько видов, со своими определенными особенностями. Вообще даже введена целая классификация типов сцепления.

Эта классификация делит сцепления по типу привода, используемому трению, количеству ведомых дисков, механизму отжатия ведущего диска.

Существует несколько типов привода сцепления. Самый первый и простой привод – механический. В нем задействуется система рычагов и тяг, или же привод может быть тросовый.

Есть привод гидравлический. В таком приводе в качестве рабочего элемента используется жидкость. В конструкцию входят два цилиндра – главный связан с педалью сцепления, а рабочий – с вилкой, которая перемещает выжимной подшипник.

На некоторых грузовых авто применяется пневматический привод, в качестве рабочего элемента которого выступает сжатый воздух. У такого привода педаль сцепления связана с краном управления. При воздействии на педаль, водитель открывает кран, и воздух под давлением поступает в пневматическую камеру, связанную с вилкой.

Есть также и комбинированные приводы, которые совмещают в себе несколько типов описанных выше приводов (к примеру – гидромеханический привод).

Классификация по используемому трению делит сцепления на сухие и в масляной ванне. Сухие, такое как описано выше, работает в воздушной среде. На многих мотоциклах же применяется сцепление, которое помещено в масляную ванну.

Что касается классификации по количеству ведомых дисков, то встречаются однодисковые, двухдисковые и многодисковые. Однодисковое описано выше. В двухдисковом применяется два ведомых диска и два ведущих диска – промежуточный и ведущий. Принцип работы идентичен однодисковому, разница только в количестве дисков и механизме срабатывания. Существуют многодисковые сцепления, которые получили распространение на мотоциклах.

По механизму отжатия сцепления делятся на рычажные и диафрагменные. В рычажных сцеплениях отжим ведущего диска производится подпружиненными рычагами, на которые и воздействует выжимной подшипник. В диафрагменном  сцеплении роль пружин и рычагов выполняет диафрагма, сделанная из пружинистого металла.

Основные неисправности

Механизм сцепления состоит из небольшого количества элементов, что делает его менее подверженным поломкам. Тем не менее, неисправности в сцеплении все же могут возникать.

Видео: Как определить износ корзины и маховика

Поскольку самое большое распространение на легковых авто получило однодисковое сухое сцепление, то рассмотрим самые частые неисправности, которые случаются с ним:

1. Пробуксовка сцепления. Обычно возникает такая неисправность из-за неправильной регулировки привода. Из-за поджатия выжимного подшипника, он не позволяет ведущему диску полностью прижать ведомый диск к маховику, в результате чего появляется проскальзывание. Сопровождается такая неисправность характерным запахом жженных фрикционов в салоне, затрудненностью переключения передач. Сильный износ фрикционов, или их повреждение тоже может сопровождаться такими симптомами;
2. Сцепление «ведет». Данная проблема тоже возникает из-за неправильной регулировки. В данном случае выжимной подшипник не способен полностью отжать ведущий диск из-за увеличенного зазора между подшипником и вилкой. Верный признак того, что сцепление «ведет» — это продолжение движения авто после полной остановки и выжима сцепления при включенной 1-й передаче;
3. Гул со стороны картера сцепления. Повышенный шум в данном узле может создавать только один элемент – выжимной подшипник. Шуметь он может либо в результате пробуксовки, либо же из-за чрезмерного износа;

Бывают и другие неисправности, но они встречаются гораздо реже, чем описанные выше. Так, проблемы со сцеплением могут возникнуть из-за разрушения диафрагмы или пружин выжимных рычагов, значительного износа демпферных пружин и т. д.

Напоследок хочется отметить, что особо сложного обслуживания сцепление не требует. Достаточно периодически регулировать свободный ход привода, а также соблюдать рекомендации по аккуратному вождению.

https://youtube.com/watch?v=obMzEgSPpzg

Уход и обслуживание сцепления

Уход и обслуживание сцепления автомобиля — это важный аспект, который напрямую влияет на его производительность и безопасность. Сцепление является ключевым элементом трансмиссии, обеспечивая передачу мощности от двигателя к колесам. Правильное обслуживание сцепления поможет избежать дорогостоящих ремонтов и продлить срок службы автомобиля.

Первым шагом в уходе за сцеплением является регулярная проверка состояния диска сцепления. Диск сцепления изготавливается из фрикционного материала, который со временем изнашивается. Признаки износа могут включать в себя проскальзывание сцепления, трудности с переключением передач и необычные звуки при работе трансмиссии. Если вы заметили один из этих симптомов, необходимо провести диагностику и, при необходимости, заменить диск сцепления.

Также важно следить за уровнем и состоянием сцепления жидкости. В большинстве автомобилей используется гидравлическая система сцепления, которая требует наличия жидкости для нормальной работы. Низкий уровень жидкости может привести к проблемам с сцеплением, таким как его проскальзывание или полное отсутствие реакции на нажатие педали. Рекомендуется проверять уровень жидкости не реже одного раза в несколько месяцев и при необходимости доливать или заменять ее.

Кроме того, стоит обратить внимание на регулировку сцепления. В некоторых автомобилях сцепление может требовать регулировки, чтобы обеспечить правильное функционирование. Неправильная регулировка может привести к преждевременному износу диска сцепления и других компонентов трансмиссии. Если вы не уверены в необходимости регулировки, лучше обратиться к специалисту.

Не менее важным аспектом является правильная эксплуатация сцепления. Избегайте резкого старта с места и перегрева сцепления, что может произойти при длительном пробуксовывании. Также старайтесь не держать ногу на педали сцепления во время остановки, так как это может привести к износу подшипника выжимного механизма.

Наконец, рекомендуется проводить регулярные технические осмотры автомобиля, включая проверку сцепления. Профессиональные механики могут выявить потенциальные проблемы на ранней стадии и предложить необходимые меры по их устранению. Это поможет избежать серьезных поломок и обеспечит надежную работу автомобиля на протяжении всего срока его эксплуатации.

Вопрос-ответ

Можно ли ездить с неисправным диском сцепления?

Ездить с неисправным диском сцепления не рекомендуется, так как это может привести к серьезным повреждениям трансмиссии и другим компонентам автомобиля, а также создать опасные ситуации на дороге из-за ухудшения управления. Лучше всего устранить неисправность как можно скорее.

Как понять, что дискам сцепления пора менять?

Понять, что дискам сцепления пора менять, можно по нескольким признакам: затрудненное переключение передач, пробуксовка двигателя при ускорении, появление посторонних звуков при работе сцепления, а также вибрация или запах гари при использовании. Если вы заметили эти симптомы, рекомендуется обратиться к специалисту для диагностики и замены дисков сцепления.

Советы

СОВЕТ №1

Регулярно проверяйте состояние диска сцепления. Обратите внимание на признаки износа, такие как проскальзывание сцепления или трудности при переключении передач. Если вы заметили эти симптомы, лучше обратиться к специалисту для диагностики.

СОВЕТ №2

Избегайте резкого старта и перегрева сцепления. Постепенное нажатие на педаль акселератора поможет продлить срок службы диска сцепления и предотвратить его преждевременный износ.

СОВЕТ №3

Используйте качественные запчасти при замене диска сцепления. Обратите внимание на производителей и выбирайте проверенные бренды, чтобы обеспечить надежность и долговечность нового компонента.

СОВЕТ №4

Регулярно проводите техническое обслуживание автомобиля. Это поможет не только следить за состоянием сцепления, но и предотвратить другие возможные проблемы, которые могут повлиять на безопасность и комфорт вождения.
