Как работает вискомуфта вентилятора охлаждения уаз патриот

Секреты вискомуфты

Оказалось, что вязкостная муфта, используемая для охлаждения двигателя, воспринимается большинством как загадочный чёрный ящик, в котором происходит неведомая магия. Предмет сей, почему-то привлекает дилетантов, которые несут ахинею в массы и производят с ней какие-то бредовые манипуляции.

Верхняя часть — резервная камера с клапаном. Нижняя — рабочая камера.

На самом деле простейшее изделие с предельно внятной схемой работы. Состоит из двух частей. Первая — с резервной камерой. Вторая — с рабочей камерой. В резервной камере ничего нет, это просто полость. Когда шкив муфты крутится, центробежные силы перекачивают силикон в резервную полость. Когда открывается клапан на перегородке, силикон поступает в рабочую полость, в небольшие зазоры между диском и корпусом. Где благодаря высокой вязкости начинает передавать крутящий момент на корпус, к которому прикручена крыльчатка. Клапан может быть на биметаллической пластине, на биметаллической спирали, может быть электромагнитный.

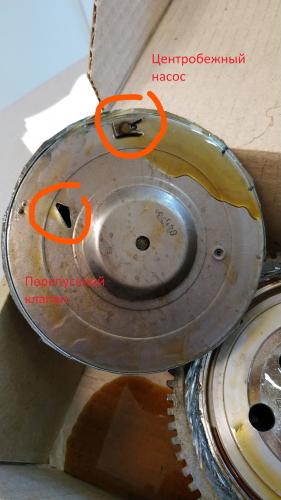

Резервная полость. То, что за перегородкой. Пластина, которая соединена со спиралью и открывает клапан. Обратите внимание, что полость для силикона совсем небольшого объёма. Количество силикона в муфте должно быть строго определённым.

Когда двигатель заглушен, имеющийся в обоих полостях силикон стекает вниз. Поэтому когда запускаем двигатель, вискомуфта частично замкнута. Постепенно центробежные силы перекачивают силикон в резервную полость и её отпускает, вентилятор больше не крутится с той же скоростью, что и шкив.

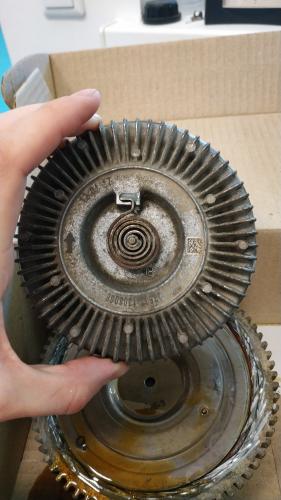

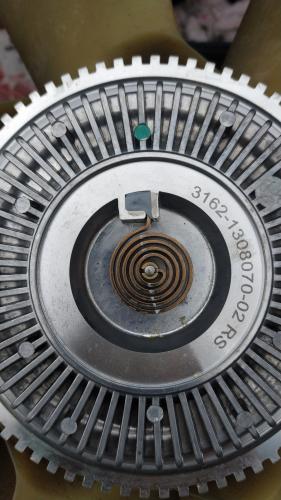

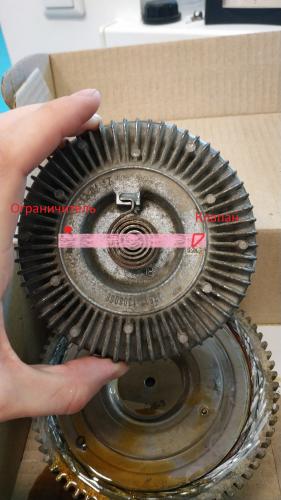

В нашем случае стоит биметаллическая спираль. Её достаточно совсем немного нагреть, чтобы она начала расширяться и проворачивать ось. На оси закреплена пластинка, которая открывает клапан. Сам клапан имеет определённую форму. Чем больше завернулась спираль, тем больше повернулась пластинка и тем большее сечение клапана. Заворачивать спираль начинает уже где-то после 50-60гр. Во время движения авто она нагреваетсяостужается проходящим через радиатор горячимхолодным воздухом. Когда стоим на месте, просто окружающим горячим воздухом подкапотного пространства.

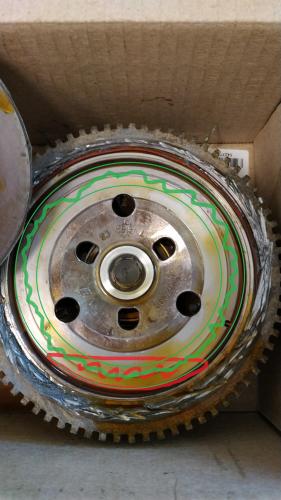

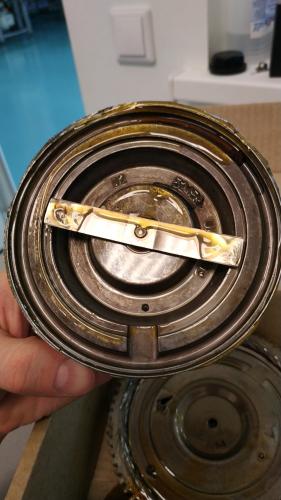

Рабочая полость. Красным — положение силикона при запуске двигателя, когда муфта частично замкнута. Зелёным — положение силикона, когда перепускной клапан открыт, муфта замкнута. Силикон замыкает полость между крышкой и диском. На фото её не видно, она внутри, чтобы показать её, надо было распилить диск Для того, чтобы клапан начал открываться, достаточно совсем небольшого поворота оси. Если строительный фен направить на спираль, она начнёт сразу же заворачиваться.

Пытаться проверить работу вискомуфты не на машине, а в тисках — бессмысленная затея. Ничего не получится, вы не сможете создать тех же условий, что имеются на заведённом двигателе. Тем более, когда её в тисках горизонтально зажимают…

А вот подгибание спирали, есть стопроцентно надёжный и эффективный способ регулировки порога открытия клапана. Разгибаем спираль — увеличение температуры открытия клапана, загибаем — уменьшение. При этом если муфта собрана правильно, и пластина приходится аккурат на клапан, то подгибать надо совсем чуть-чуть.

Конкретно в моём случае, штатная вискомуфта перестала работать, из-за вытекшего через ось спирали силикона. По какой-то причине перестало держать уплотнение. Что интересно, установленная взамен штатной вискомуфта PRAVT работает как-то совершенно непонятно. Я сколько пытался осмыслить что с ней происходит, так и не понял в чём прикол. Когда было тепло, были какие-то непонятные моменты при движении по трассе, когда резко скидываешь на автомате две передачи вниз для ускорения. Двигатель в этот момент резко набирает обороты, а спустя какое-то время видно, что температура растёт. Будто муфта разомкнулась в этот момент. Но это всё сильно неточно и непонятно. Сейчас температура на улице упала и муфта работает +- как штатная.

Новая муфта PRAVT

Жду лета, сейчас ничего не понятно. Я уже думал распилить новую муфту, эксперимента ради, посмотреть что там не так могли китайцы собрать. Ведь можно неправильно приварить перегородку и клапан сместится. Можно неправильно приварить ось спирали к пластине, открывающей клапан. Можно залить не тот силикон или неверное его количество. В общем много моментов, в которых можно накосячить при кустарной сборке.

Для тех, кто хочет заправить свою муфту, по фото видно, где сверлить отверстие. А вот промыть её полностью практически нереально.

Как снять вискомуфту на уаз патриот 409 двигатель

Силовой агрегат, как все знают – это главный узел в абсолютно любом автомобиле, в том числе и УАЗ Патриот. В конструкции любого мотора на авто присутствует система охлаждения, позволяющая полноценно поддерживать температуру движка, и чтобы она не превышала допустимых значений. Необходима такая система для исправной работы силового агрегата. При отсутствии охлаждающей системы, двигатель авто незамедлительно выйдет из строя. В этой важной системе основную роль играет помпа, или как ее по-другому называют водяной насос. Как раз об этом механизме и пойдет речь сейчас. Мы расскажем, как осуществляется замена помпы, какие бывают неисправности. В качестве рассматриваемого автомобиля УАЗ Патриот, который является очень популярным среди отечественных автолюбителей и его 409 двигатель.

Водяной насос позволяет непрерывно охлаждающей жидкости циркулировать в системе машины. Насос оснащен специальными лопастями, которые при вращении обеспечивают собственно движение жидкости, что позволяет мотору не перегреваться.

Суть проблемы

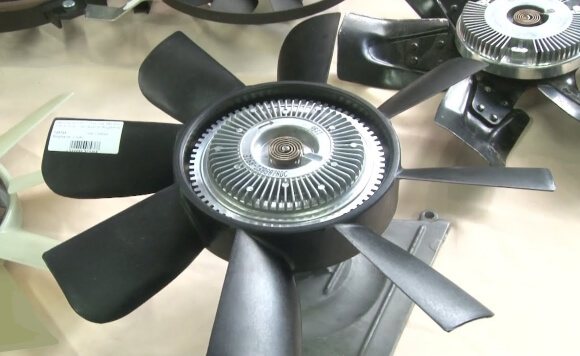

Вискомуфта представляет собой герметичный корпус, заполненный вязкой рабочей жидкостью на основе силикона. Внутри кожуха расположено 2 диска с направляющими лопатками, крутящий момент передается потоками масла.

Характеристики жидкости позволяют плавно регулировать частоту вращения выходного вала и установленной на нем крыльчатки вентилятора. Конструкция обеспечивает поддержание теплового режима мотора на средних и высоких оборотах.

При падении оборотов двигателя до режима холостого хода происходит снижение интенсивности перемешивания рабочей жидкости в корпусе муфты, что вызывает уменьшение числа оборотов вентилятора. Падение скорости потока воздуха приводит к тому, что радиатор и рубашка движка начинают перегреваться. Проблема наблюдается при движении в затяжных пробках или при езде по пересеченной или заболоченной местности на низкой скорости.

Дополнительной проблемой является безопасность конструкции. В центре муфты располагается биметаллическая пластина, управляющая перепускным клапаном.

При охлаждении элемента (потоком воздуха от радиатора) крыльчатка вращается с небольшой скоростью.

По мере прогрева элемента происходит запирание клапана, а затем крыльчатка резко разгоняется. В этот момент существует риск получения травм водителем, производящим обслуживание двигателя. Отмечены случаи разрыва пластикового рабочего колеса (из-за полученных ранее повреждений).

Особенности газораспределительного механизма УАЗ Патриот

Минусы вискомуфты

Вязкостная муфта, установленная в приводе вентилятора, обладает рядом недостатков, в числе которых следующее:

• зависимость интенсивности обдува радиатора от оборотов силового агрегата;
• корпус муфты и воздушного диффузора препятствуют доступу к приводным ремням и натяжным роликам;
• нет возможности принудительного включения вентилятора при длительной повышенной нагрузке на силовой агрегат;
• из-за постоянного отбора мощности незначительно увеличивается расход топлива;
• увеличение нагрузки на приводной ремень и натяжные ролики, что приводит к преждевременному износу деталей;
• замедленный прогрев системы охлаждения из-за постоянной работы вентилятора;
• шум при раскрутке крыльчатки (после срабатывания биметаллического выключателя);
• повышенная нагрузка на переднюю крышку силового агрегата, что вызывает ослабевание крепления и течь масла;
• конструкция муфты не предусматривает ремонта с заменой компонентов конструкции.

Исправление неполадок своими руками

Стандартная разборка вязкостной муфты предполагает извлечение устройства, демонтаж крыльчатки, выкручивание пары крепёжных шпилек, слив рабочей жидкости, тщательную промывку внутренней части бензином и просушивание. После заливки нового силиконового масла ПМС-10000 устройство монтируется обратно.

Чтобы устранить неполадки в работе вискомуфты или выполнить её замену, необходимо сначала снять устройство:

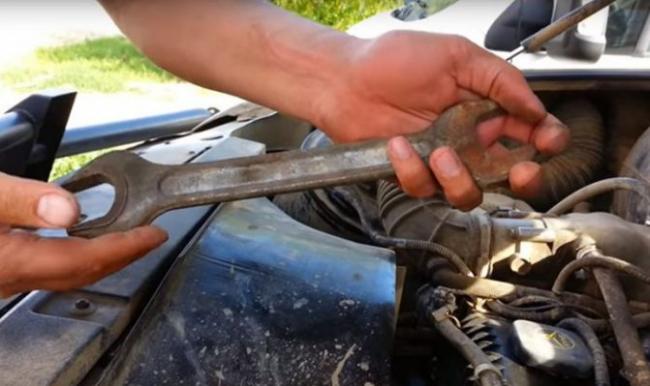

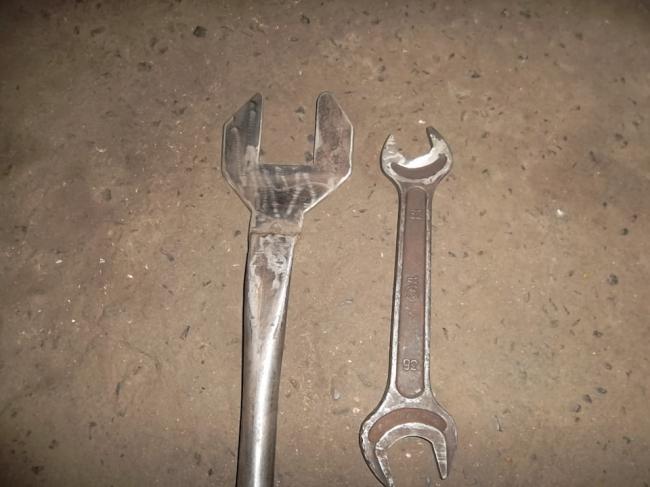

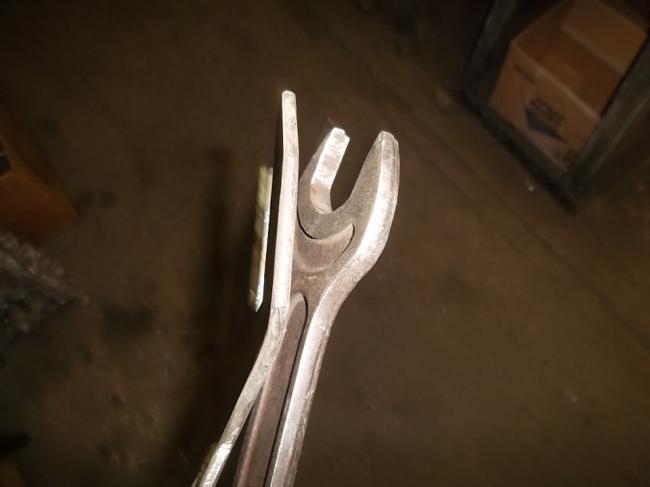

Чтобы ключ подошёл, его концы можно обточить болгаркой

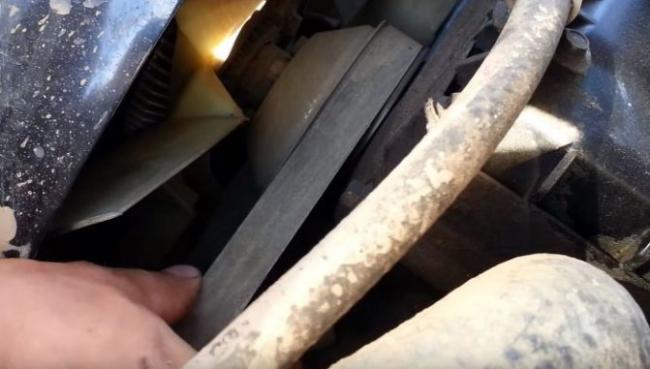

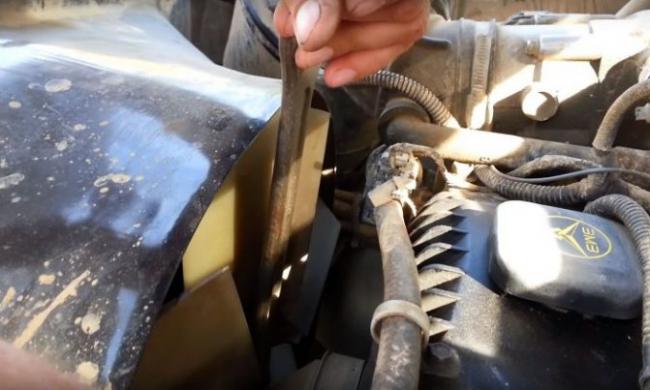

Прижать ремень нужно между шкивом виски и шкивом ГУРа

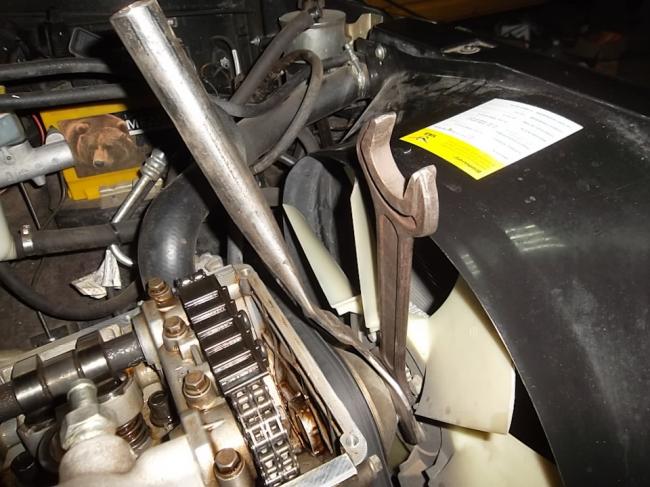

Ключ вставить сверху между двумя лопастями

Если причиной некорректной работы вискомуфты является утечка из основания силиконовой жидкости, то выполняются следующие действия:

1. Разбирается демонтированная из водяного насоса вязкостная муфта.
2. Аккуратно снимается штифт, так как на поверхности устройства располагается пластина с пружиной, прикрывающей отверстие.
3. Устройство ставится горизонтально, а внутрь при помощи специального шприца аккуратно и медленно заливается смазка в количестве 15–30 мл.
4. С поверхности при помощи ветоши удаляется вся излишняя силиконовая жидкость.
5. После установки штифта устройство монтируется на прежнее место.

При наличии несвойственных разнообразных шумов в радиаторе охлаждения потребуется выполнить замену подшипника. С этой целью необходимо слить масло и разобрать узел при помощи специального съёмника. После установки нового подшипника устройство монтируется в обратном порядке, после чего заливается новая силиконовая жидкость.

Специальное автомобильное устройство — вязкостная муфта, вращающая при помощи жидкости охлаждающий вентилятор, достаточно часто выходит из строя. Самостоятельно удаётся устранить только самые простые поломки, поэтому в наиболее сложных случаях необходимо обращаться в сервисный центр к автомеханикам, специализирующимся на работе с такими видами устройств.

Достоинства электровентилятора вместо вискомуфты

Используйте электровентилятор вместо вискомуфты.

Преимущества применения электрического привода для крыльчатки охлаждения радиатора взамен вязкостной муфты:

• обеспечение заданной температуры мотора вне зависимости от частоты вращения коленчатого вала;
• стабильное охлаждение силового агрегата при работе на холостом ходу (без движения или при перемещении на низкой скорости);
• возможно принудительное включение электрического двигателя тумблером, выведенным в салон машины;

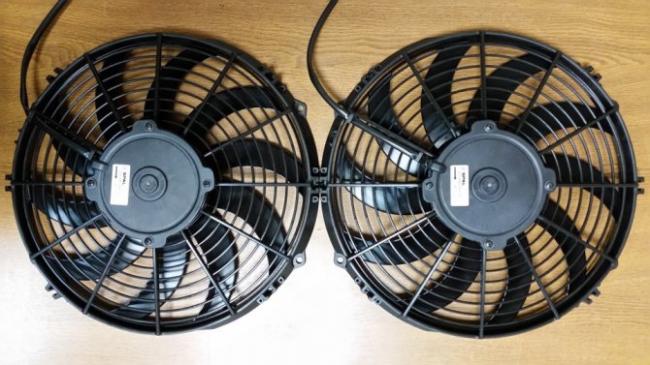

• допускается установка 2 вентиляторов (для повышения надежности конструкции и улучшения обдува радиатора).

Снятие вискомуфты

Последовательность действий при снятии вязкостной муфты с бензинового силового агрегата ЗМЗ-409, установленного на автомобиле УАЗ Патриот:

1. Демонтировать направляющий диффузор, расположенный вокруг крыльчатки. Для крепления узла используются распорные зажимы, которые удаляются жалом плоской отвертки. Корпус дефлектора извлекается из зазора между двигателем и радиатором вверх.
2. Для снятия крыльчатки потребуется ключ с размером зева 32 мм. Возможно применение стандартного накидного ключа или головки. Поскольку гайка имеет левую резьбу (для повышения безопасности при эксплуатации), то инструмент поворачивается вправо (если смотреть со стороны радиатора автомашины). Для исключения прокручивания муфты требуется нажать на поликлиновый ремень рукой (в зазор между шкивом муфты и приводным колесом насоса гидравлического усилителя рулевого управления).
3. Открутить рабочее колесо при помощи ключа или вручную. Поскольку элемент имеет большой вес, то важно не уронить деталь в зазор между мотором и радиатором. При падении возможно повреждение трубок радиатора острыми лопастями крыльчатки.
4. Допускается снятие муфты вместе с передней крышкой двигателя ЗМЗ-409, которая крепится к передней части блока и крышке головки на 6 болтах. Вместо штатной детали устанавливается алюминиевая панель от мотора ЗМЗ-406, которая отличается отсутствием крепежных точек для вязкостной муфты. При монтаже необходимо заменить прокладки и протереть сопрягаемые поверхности от остатков моторного масла. Болты затягиваются в последовательности, указанной в инструкции по ремонту силового агрегата.

Сборка ГРМ

Завершив разборку ГРМ, следует поменять что остается сделать нашему клиенту изношенные детали ГРМ новыми. Цепи и шестерни перед установкой необходимо обработать моторным маслом. При сборке огромное внимание следует уделить верной установке шестерен ГРМ, потому что это влияет на верная работа мотора. Если шестерня 1 снималась с коленвала, то ее необходимо запрессовать назад, после этого надеть уплотнительное кольцо и воткнуть втулку. Сориентируйте коленвал таким макаром, чтоб совпали метки на шестерне и М2 на блоке цилиндров. При верном положении коленвала поршень первого цилиндра займет положение верхней мертвой точки (ВМТ). Закрепите нижний успокоитель 17, не откладывая в долгий ящик пока болты. Зацепите цепь 4 за шестерню 1, потом воткните в цепь шестерню 5. Шестерню 5 нужно надеть на промежный вал так, чтоб штифт шестерни совпал с отверстием вала. Метка М1 окажется напротив соответственной метки, нанесенной на блок цилиндров. Шестерню 6 воткните штифтом в отверстие на шестерне 5. С помощью 2-ух болтов закрепите шестерни и стопорную пластинку. Пластинку загните по бокам, накрепко зафиксировав болты. Нажмите на рычаг нижнего гидронатяжителя. Метки на блоке цилиндров

Установка электрического вентилятора

Замена вискомуфты на электровентиляторы начинается с приобретения или самостоятельного изготовления металлической опорной рамы для электродвигателей, которая затем размещается на внутренней части радиатора.

На части автомобилей, оборудованных климатической установкой, применяется дополнительный теплообменник кондиционера с электрическими вентиляторами (установлены с внешней стороны радиатора). Удалять элементы не рекомендуется, поскольку они управляются контроллером кондиционера, обеспечивая охлаждение воздуха в салоне автомобиля.

Существует несколько разновидностей сенсоров, срабатывающих при температуре жидкости +87…+97°С. Дополнительный тумблер для ручного включения моторов выводится в салон машины (на приборную панель или центральную консоль между сиденьями).

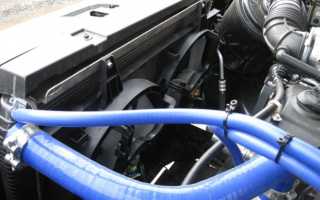

Допускается применение вентиляторных блоков от внедорожников Nissan X-Trail, которые оборудованы 4-канальным коммутационным кабелем. Устройства подключаются к контроллеру управления силовым агрегатом и к датчику температуры (с увеличенным до +95…+97°С порогом срабатывания).

Установить электровентилятор очень просто.

Сигнал от блока управления включает крыльчатки с производительностью работы 40% от максимального значения. При дальнейшем росте температуры срабатывает сенсор, расположенный в корпусе термостата, позволяя переключить вентиляторы на максимальную подачу воздуха.

Отмечены случаи применения вентилятора от Ховер (каталожный номер 1308100К00В1), который оборудован дополнительным сопротивлением для получения 2 частот вращения крыльчатки. Изделие поставляется вместе с пластиковой рамкой, которая устанавливается на радиатор УАЗ Патриот с небольшими доработками.

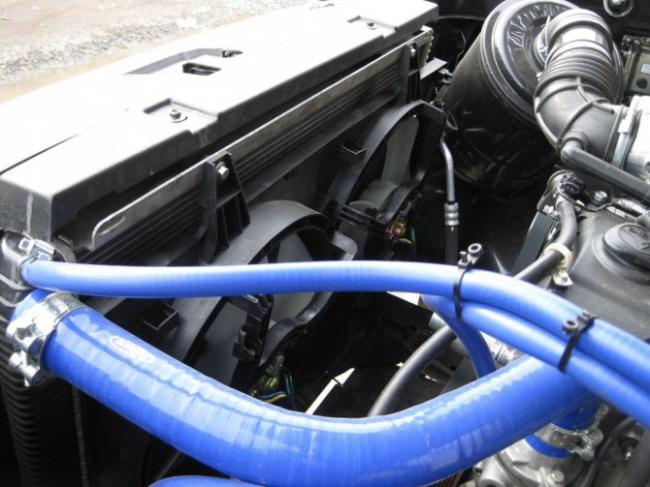

Перед началом монтажа потребуется спилить 2 опорных кронштейна, которые размещаются на нижней кромке пластмассового диффузора. Для крепления используются штатные отверстия на радиаторе, предназначенные для установки оригинального направляющего кожуха.

По бокам остаются щели, которые закрываются уплотнительным кантом. Для подключения к бортовой сети используется штекер питания вентиляторов кондиционера, включение происходит при температуре 97°С.

Схема коммутации обеспечивает получение одной частоты вращения крыльчатки. Для получения второй ступени производительности требуется подсоединение к штекеру питания дополнительного вентилятора климатической установки.

Преимуществом использования китайского изделия является снижение уровня шума и вибраций, повышение нагрузки на бортовую электрическую сеть не отмечается. Допускается доработка изделия путем установки контроллера плавного разгона вентилятора.
