Как проверить датчик дмрв ваз 2114

Проверка работоспособности ДМРВ

2 Способ проверки ДМРВ

Чтобы с приемлимой точностью оценить состояние датчика, необходимо несколько минут и инструменты:

В процессе эксплуатации автомобилей имеют место отказы датчика массового расхода воздуха (ДМРВ) из-за попадания на чувствительный элемент датчика масла из системы вентиляции картера двигателя. Причиной этого является завышенный уровень масла в двигателе. Перед заменой ДМРВ необходимо проверить уровень масла. При повышенном уровне устранение неисправности производить за счет виновного — автовладельца или организации проводившей предпродажную подготовку и/или замену масла при техническом обслуживании автомобиля

3. Установливаем датчик в обратном порядке.

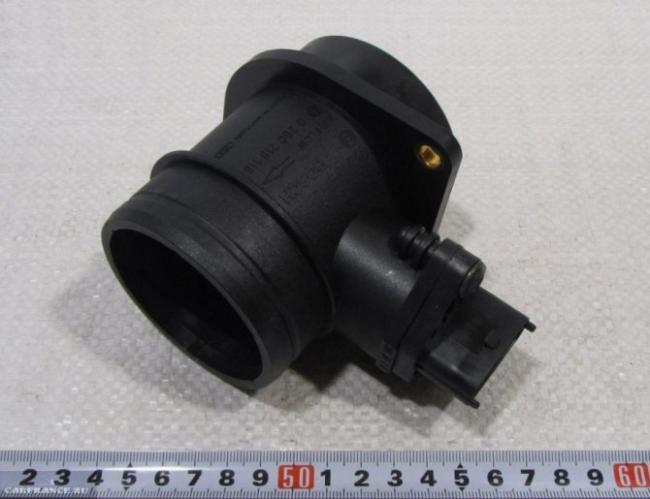

Датчик ДМРВ ВАЗ 2114: признаки неисправностей и ремонт

Прежде чем перейти непосредственно к диагностике необходимо знать конструктивные особенности и устройство данного датчика. Рассмотрим на изображении схему устройства ДМВР.

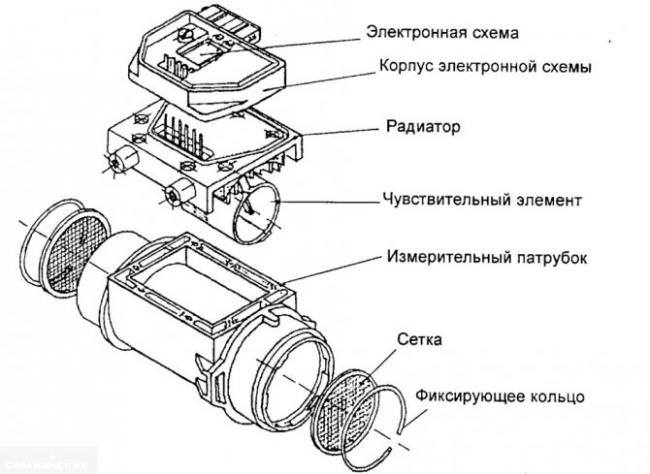

Схема устройства ДМВР

Причины неисправности датчика

Следующим этапом, который идёт перед диагностикой, становится выявления причин неисправности, а также факторов, которые могут повлиять на то, что датчик массового расхода воздуха выйдет из строя.

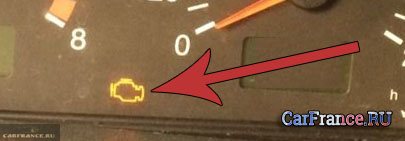

Значок «Check Engine» на панели приборов

Первым сигналом что на автомобиле начинаются проблемы с датчиком, является появление индикатора «Check Engine».

При этом, если подключиться к электронному блоку управления двигателем можно выявить следующую неисправность: «Недостаточный уровень сигнала ДМРВ«. Именно это значит, что вышел из строя датчик.

Основные признаки

Итак, рассмотрим, основные признаки неисправности ДМВР:

• Сбои в работе основного силового агрегата, а именно: плавающие обороты, автомобиль глохнет на холостых оборотах.
• Падение динамики разгона, также один из основополагающих факторов перебоя работы данного узла.
• При переключении скоростей, автомобиль просто глохнет.
• Увеличение расхода топлива. Связано это с тем, что получается неправильное соотношение топливной смеси.

Теперь, когда признаки неисправности понятны, можно рассмотреть вопрос о факторах, которые вызывают выход из строя ДМВР:

• Разрушение или обрыв проводки внутри изделия.
• Ослабленная фиксация колодки проводов.
• Повреждение внутренней части элемента.
• Окисление контактов.
• Износ или перегорание вследствие короткого замыкания.

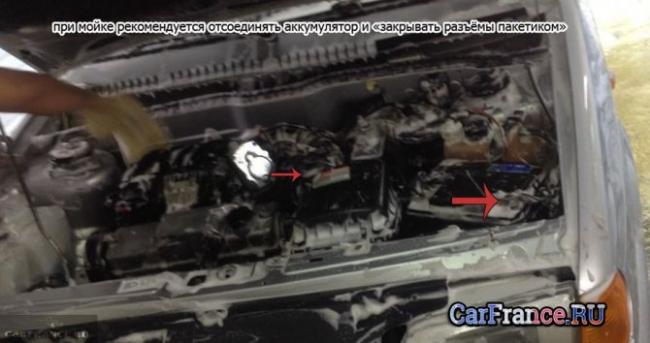

Часто ДМРВ выходит из строя после мойка двигателя

Проверка ДМРВ при помощи мультиметра

Для того, чтобы проверить датчик массового расхода воздуха, не обязательно ехать в автосервис, тратить кучу времени и денег. Для этого понадобиться обычный тестер или мультиметр, который можно купить за 300 рублей на рынке.

Расположение датчика ДМВР

Чтобы проверить ДМВР, необходимо знать распиновку контактной группы.

Итак, рассмотрим, какая распиновка у датчика массового расхода воздуха:

1. Контакт №5 (в датчиках Bosch от него, как правило, идёт проводок желтого цвета) — отвечает за подачу входящего сигнала с ЭБУ;
2. Контакт №4 (серый либо белый) — отвечает за питание устройства;
3. Контакт №3 (провод зеленого цвета) — отвечает за заземление;
4. Контакт №2 (розово-черный) — провод, по которому информация с датчика передается на главное реле четырнадцатой.

Чтобы определить исправность, снимать датчик не нужно. Мультиметр выставляется на режим измерения постоянного тока до 20 вольт. Далее, следуем пошаговой инструкции:

Принцип проверки датчика ДМВР

1. Красный провод от мультиметра соединяем с контактом 5, а вот черный с контактом 3.

Соединять контакты можно при помощи булавки

В зависимости от показаний и расшифровки проводим соответствующие ремонтные операции.

Симптомы неисправности

Перед тем как приступать к проверке ДМРВ, необходимо понять по первичным симптомам, что он неисправен.

О проблемах с датчиком могут говорить следующие симптомы:

• На приборной панели машины горит значок «Проверить двигатель» (Check Engine);
• Машина начала тратить больше топлива, при этом динамика ее разгона снизилась;
• Холостые обороты изменились в большую или меньшую сторону. Двигатель работает «на холостых» рывками;
• Мотор не запускается.

Приведенные выше симптомы указывают, что воздух подается в горючую смесь не в том объеме, в котором необходимо. При этом данная проблема может наблюдаться не только при выходе из строя ДМРВ. В частных случаях неисправность может быть связана с отсутствием питания датчика по электропроводке или при появлении трещин в соединительных шлангах.

О проверке

Самый точный метод проверки неисправности – это замена, на заведомо рабочий, но не у всех есть такая возможность и это нормальное явление. Поэтому я предлагаю, как вариант – поездить без датчика. Значит, открываем капот, устремляем наш взгляд в район воздушного фильтра, видим плас с фишкой на патрубке забора воздуха. Скидываем эту фишку с датчика. ЭБУД перейдет в аварийный режим работы двигателя, при котором топливная смесь готовится только по положению дроссельной заслонки. Теперь заводим мотор и смотрим на тахометр. Обороты должны быть около 1500 об/мин. Трогаемся и, немного покатавшись в различных режимах, замечаем, как ведет себя машина. Если почувствовали, что появилась тяга и машина «попёрла», можно констатировать что датчик ДМРВ – умирает.

Что касается более точной диагностики, тот тут нам понадобится мультиметр.

Я думаю, он у многих имеется. Если нет, спросите у знакомых, друзей, в народе его называют «тестер».

Суть заключается в том, что нам нужно измерить напряжения на выводах датчика в подключенном состоянии, то есть фишка должна быть воткнута в датчик.

Чтобы не повредить изоляцию, можно сделать так. Берем две тонкие иголки и плотно приматываем их к щупам мультиметра. Главное чтобы контакт был хороший. Если есть кембрик, то лучше с помощью него зафиксировать иголки на щупах.

Теперь ищем в фишке датчика желтый и зеленый провод. Желтый – плюс, Зеленый – масса. Аккуратненько вставляем иголки под изоляцию проводов и придерживаем либо фиксируем всё это.

Теперь переключаем мультиметр в режим измерения постоянного тока, выставляем предел измерений поменьше. Если есть предел 2 Вольта, то его вполне хватит.

Теперь поворачиваем ключ, включаем зажигание, но не заводим! Смотрим на дисплей мультиметра и сравниваем свой результат со следующими значениями:

Напряжение на ДМРВ	Состояние датчика
1.01-1.02	Датчик рабочий
1.02-1.03	Еще вполне живой
1.03-1.04	Скоро «закончится», замена в ближайшее время
1.04-1.05	Не рабочий. Нужна замена
1.05-<�…</td>	Совсем мёртвый

Неисправности

Хотя датчик расхода воздуха, и считается довольно надежным, все равно неисправности ему не избежать, и тогда, может понадобится его ремонт или замена. Для того, чтоб понять: сломан датчик, или нет, нужно знать основные признаки его неисправности.

О поломке ДМРВ, может свидетельствовать значительно нарушение холостого хода, а также, отсутствие плавного разгона. Проверка устройства при данных симптомах, совершается резким нажатием на педаль газа. Если автомобиль дернется, и начнет набирать скорость, то причина в другом узле, а если он просто заглохнет, то скорее всего слом датчик, и ему нужна чистка или замена.

Следующие признаки поломки ДМРВ – неправильные показания расходометра, на бортовом компьютере. Отталкиваясь от того, какой расход у ВАЗ 2114 с завода, можно сделать вывод о том, увеличен расход во время движения, или нет. При приготовлении неправильной смеси, бортовой компьютер, соответственно, будет считывать неправильную информацию. Такое происходит в тех случаях, когда стандартная чистка устройства, приводит к перегоранию пластины. В таком случае, прибору понадобится замена. На этом, признаки неисправности датчика не заканчиваются. О поломке данного устройства, также, может свидетельствовать и горящая лампочка-индикатор – «Чек-Энджин». Конечно, она загорается не только при данной неисправности, но, ее работу, следует рассматривать как вариант.

Для того, чтоб узнать на 100%, что сломан именно ДМРВ, нужно его проверить мультиметром. Делается данная проверка следующим образом: извлекаем датчик из системы подачи топлива, отключаем от него провода, и вставляем плюсовой провод мультиметра. Минусовой провод устройства, необходимо приложить к двигателю, на «массу». Далее, смотрим на показания прибора. Если его шкала подает хоть какие-то признаки, то датчик исправен, а если на шкале ничего не меняется, то тогда, несомненно причина в нем, и ему необходима замена.

Каков оптимальный расход воздуха для автомобилей ВАЗ 2114?

Количество необходимого для формирования смеси воздуха зависит от числа оборотов:

• при холостом ходе (850-950 об/мин) – 9,5-10,5 кг воздуха в час;
• на средних оборотах (2000 об/мин) – 19-21 кг воздуха в час.

Снижение подачи воздуха приводит к обеднению смеси, а увеличение – к обогащению. Небольшие отклонения точности замеров мало влияют на работу двигателя, но при ошибках в 2-3 кг мотор начинает работать нестабильно. Некоторые блоки управления компенсируют неточность измерения по данным от других датчиков. Например, блок Январь 5.1 дополнительно корректирует состав смеси, основываясь на сигнале от лямбда-зонда.

Электронный блок управления двигателем (ЭБУ)

Электронный блок управления двигателем является мозговым центром всего автомобиля. Все датчики установленные в автомобиле связанны именно с данным блоком. Все необходимые расчеты и последствия рассчитываются в ЭБУ. Блок управления двигателем корректирует всю его работу. Расположен в нижней части торпеды ВАЗ 2114 в ногах у переднего пассажира.

Признаки неисправности ЭБУ:

К признакам неисправности ЭБУ можно отнести все ниже приведенные признаки неисправностей датчиков. Ведь каждый датчик передает показания на ЭБУ, а он в свою очередь должен их обработать, но случается, что по каким-то причинам эти процессы в ЭБУ могут не обрабатываться. При таких проблемах ЭБУ необходимо ремонтировать, пропаивать дорожки или менять вышедшие из строя радиодетали.

Как проверить ДМРВ

Имеется несколько основных методик проверки датчика массового расхода воздуха, которые позволяют убедиться в его неисправности.

Проверка ДМРВ в движении

Самый простой способ диагностики расходомера – это анализ работы двигателя при принудительном отключении датчика.

Проверка происходит следующим образом:

1. Необходимо открыть капот и отключить разъем с датчика массового расхода воздуха. После этого закройте капот;
2. Далее сядьте за руль машины и заведите мотор. Автомобиль должен начать работать в аварийном режиме, при котором будет гореть лампочка Check Engine. В такой ситуации количество воздуха в топливной смеси будет определяться в зависимости от положения дроссельной заслонки;
3. Попробуйте проехаться на автомобиле и обратите внимание на его динамику в сравнении с тем, как машина работала до отключения ДМРВ. С выключенным датчиком машина должна стать «живее», то есть быстрее разгоняться. Если это так, то можно с уверенностью говорить о проблемах с датчиком массового расхода воздуха.

Крайне не рекомендуется долго эксплуатировать автомобиль с отключенным ДМРВ.

Датчик массового расхода воздуха ВАЗ 2114

Электрооборудование

1. Количества потребляемого воздуха;
2. Времени реакции.

Например, Январь-5.1 в случае незначительного завышения или занижения значений определяет погрешность ДМРВ на основе показаний датчика кислорода, таким образом регулируя длительность впрыска топлива. Увеличение времени реакции датчика приведет к тому, что контроллер не будет успевать, и в момент разгона вы заметите «провалы» двигателя. Эта же погрешность работы датчика при использовании более чувствительного контроллера Bosch приведет к плавающим оборотам на холостом ходу, хотя заметных провалов при разгоне не будет.

Какой расход воздуха должен быть на ВАЗ 2114?

Двигатель ВАЗ 2114 объемом 1,5 л при исправном ДМРВ на 850-950 об/мин потребляет от 10±0,5 кг воздуха за час работы, а на 2000 об/мин – от 19 кг до 21 кг. Если количество расходуемого воздуха при тех же оборотах уменьшается, уменьшается и динамика авто, зато экономится топливо. И наоборот, увеличенное потребление воздуха приводит к повышению динамики и большему расходу топлива. В этом случае могут возникать трудности с пуском двигателя в холодную погоду. Если показания датчика отклоняются от реальных на 2-4 кг, двигатель начнет сильно капризничать и «тупить». Отключение датчика вынудит мотор продолжать работать в аварийном режиме.

Причины неисправной работы

Свойственная большинству отечественных автомобилей причина, по которой ломается датчик расхода воздуха ВАЗ 2114, скрыта в вентиляционной системе картера. Она имеет два контура, обеспечивающих работу при открытом или закрытом положении дроссельной заслонки. Если дроссель зарыт, картерные газы отводятся по магистрали (d=1,5 мм) в имеющееся за ним пространство. Определенный процент этих газов скапливается в магистрали холостого хода, где контактирует с покрытым пленкой резистором ДМРВ. Он также чувствителен и к колебаниям газовой смеси в системе впуска. Смола оседает на поверхности резистора, и датчик начинает «врать». Из-за этого регулятор холостого хода заедает, и он начинает подклинивать при пуске двигателя.

Признаки неисправности

Нерабочий датчик массового расхода воздуха ВАЗ 2114 приводит к появлению ряда симптомов в поведении инжекторного двигателя. Проявляется неисправность постепенно, начиная с повышения расхода топлива и плавающих оборотов, в итоге дестабилизируя работу двигателя.

Из личного опыта на примере переднеприводного автомобиля, могу сказать, что сталкивался с такой проблемой: сначала загорался значок инжектора, затем обороты сильно стали плавать и почти вдвое увеличился расход топлива.

Вычислить неработающий датчик воздуха ВАЗ 2114 можно по следующим признакам:

• провалы при работе на холостом ходу и под нагрузкой;
• ДВС глохнет при попытке переключить передачу;
• снижение динамики, машина медленно разгоняется;
• расход топлива увеличен;
• мощность двигателя упала;
• плохо заводится «на горячую»;
• появляется сигнал Check Engine.

Если ДМРВ уже мертвый, Check Engine может и не гореть. Тогда неисправность можно определить по ошибке, выдаваемой бортовым компьютером. Поможет и диагностика уровня сигнала ДМРВ. Низкий уровень может свидетельствовать о следующем:

• подключение ДМРВ отсутствует;
• неисправность в цепи подключения датчика (обрыв);
• масса в цепи подключения оборвалась или окислилась;
• сигнальные провода оборваны или неверно подсоединены, возможно, их замкнуло;
• сбой работы БУ двигателем;
• не работает ДМРВ.

Обнаружив вышеперечисленные признаки, не торопитесь покупать новый датчик. Он отнюдь не самый дешевый и обойдется в 1500-4000 руб. Прежде всего, убедитесь, что причина именно в нем. Проверить и почистить старый можно в сервисе или самостоятельно при наличии необходимого оборудования.

Проверка ДМРВ

Прежде чем приступать к экспериментам, не поленитесь ознакомиться с руководством по сервисному обслуживанию. Там детально описано, что такое ДМРВ на ВАЗ 2114 и как его заменить.

Ищем датчик. Открываем капот, находим патрубок воздушного фильтра. На нем и располагается ДМРВ, определяющий поток проходящего через фильтр воздуха. Приведу несколько вариантов, как проверить датчик массового расхода воздуха самостоятельно.

• Отключить датчик. Колодку с проводами отсоединить от разъема, нажав на фиксатор, расположенный снизу. Запустить двигатель (1500 оборотов или больше). Отключение ДМРВ контроллер понимает как аварийное состояние и приготовляет топливно-воздушную смесь исходя из того, в каком положении находится заслонка дросселя. Попробуйте проехать небольшое расстояние. Если автомобиль разогнался ощутимо быстрее, это свидетельствует о нерабочем ДМРВ. От себя замечу, что в отключенном состоянии для ЭБУ Я7.2 и М7.9.7. обороты не повышаются!
• Замена прошивки контроллера. Оригинальная прошивка ЭБУ могла быть заменена альтернативной. В такой ситуации мы не знаем, какой алгоритм прописан в ней случай работы в режиме, рассмотренном в первом пункте. Заслонка дросселя имеет упор, под который нужно подложить тонкую пластину (около 1 мм), чтобы поднять обороты. Затем необходимо отсоединить фишку с датчиком. При неисправном датчике двигатель должен заглохнуть. Если двигатель работает, то причина в особенностях прошивки: некорректно прописаны шаги РХХ.
• Измерение напряжения. Тестирование дает хорошие результаты при работе с датчиками Bosch. Понадобится мультиметр. Выбираем режим измерения постоянного напряжения и устанавливаем максимальное значение 2 В.

Схема подключения для ВАЗ 2114 выглядит так:

1. желтый – входящий сигнал;
2. серый с белым – питание на выходе;
3. зеленый – заземление;
4. розовый с черным – вывод к главному реле.

Расцветка может быть другой, но последовательность расположения разъемов та же.

Далее нужно включить зажигание при заглушенном двигателе. Красный (плюсовой) щуп тестера подключить к желтому выходу, черный (минусовой) – к зеленому. Щупы мультиметра вставляются вдоль указанных проводов напрямую через резиновые уплотнители разъемов без повреждения изоляции. Для профилактики я рекомендую смочить щупы WD-40. Промежуточные соединения или иголки не рекомендуется использовать из-за вносимой ими дополнительной погрешности. Измерить напряжение. Сравнить полученный результат с таблицей:

Напряжение, В	Состояние
1,01 – 1,02	Хорошее. Датчик почти новый и прослужит долго.
1,02 – 1,03	Удовлетворительное. Датчик старый, но работает исправно.
1,03 – 1,04	Плохое. Ресурс почти выработан. В скором времени придется заменить.
1,04 – 1,05	Плачевное. Ресурс выработан. Пригоден к эксплуатации, если отсутствуют тревожные симптомы. Желательно заменить
1,05 – и выше	Аварийное. Датчик неисправен (возможно, давно). Замена обязательна.

Только что установленный датчик дает напряжение на выходе 0,996–1,01 В. Со временем оно возрастает. Большее значение означает больший процент износа.

Данные напряжения с датчиков фиксируются бортовым компьютером, их можно просмотреть, выбрав соответствующую группу параметров.

• Осмотр и чистка. Крестовой отверткой ослабляем хомут, удерживающий патрубок воздухозаборника. Снимаем гофру и проверяем, есть ли следы масла и/или конденсата внутри нее, а также на внутренней поверхности датчика. В норме их быть не должно. Чувствительный элемент ДМРВ часто ломается из-за попадания на него грязи. Этого легко избежать при регулярной замене воздушного фильтра. Причины попадания масла в ДМРВ:

1. превышен допустимый уровень масла в картере
2. засорен маслоотделитель системы вентиляции

Датчик крепится к патрубку двумя винтами. Откручиваем их рожковым ключом (х10) и снимаем сам датчик. Спереди имеется вход, который должен быть защищен от подсоса неочищенного воздуха кольцевым резиновым уплотнителем. Если его нет или он остался в корпусе фильтра, пыль забивает входную сетку датчика. Ее нужно прочистить, поставить уплотнитель, проверить герметичность и вставить датчик обратно.

• Сравнение с исправным датчиком. На личном опыте убедился, что самая точная проверка – установить заведомо рабочий датчик и сравнить поведение двигателя с «родным».

Помимо рассмотренных вариантов, как проверить ДМРВ самим, можно еще обратиться в сервис, где есть специальное оборудование, и провести уже 100% диагностику, например, по методике оценки осциллограммы.

ДМРВ ВАЗ 2114: Проверка

Все автомобили с инжектором обладают некоторым количеством разных датчиков, которые необходимы для бесперебойной и надежной работы двигателя. ВАЗ 2114 не является исключением и так же использует много датчиков в своей системе. Выход одного из датчиков чреват проблемами с двигателем и приводит к его неравномерной работе.

В данной статье подробно рассказывается об одном из датчиков ВАЗ 2114, а именно о ДМРВ. Изучив данную статью, Вы с легкостью определите его неисправность по признакам, а так же сумеете проверить датчик на работоспособность.

Для чего нужен ДМРВ

Датчик массового расхода воздуха предназначен для подсчета воздуха подаваемого в двигатель через впускной коллектор. Воздух смешивается с топливом, образуя топливную смесь, для образования ТС правильной концентрации и смешивании топлива с воздуха в правильных пропорциях и предназначен ДМРВ.

Без ДМРВ или с его отключенным разъемом, двигатель перейдет в аварийный режим работы, о чем будет сигнализировать лампа «checkengine», так же на автомобиле увеличится расход топлива, и пропадут обороты холостого хода. Одним словом двигатель будет работать некорректно.

Из чего состоит

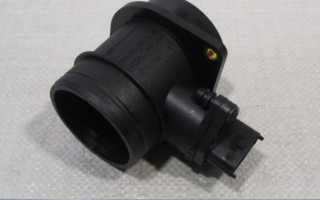

Датчик выполнен из термостойкого пластика в виде трубки, внутрь которой помещен чувствительный элемент, считывающий количество воздуха подаваемого в ДВС. Перед впуском на датчике установлена специальная сетка препятствующая попаданию мусора на датчик и двигатель.

Элементы датчика:

• Корпус;
• Чувствительный элемент;
• Сетка;

Признаки неисправности

ДМРВ, как и все датчики при выходе из строя влечет за собой перебои в двигателе характерные его поломке. По данным признакам можно предположить, что неисправен ДМРВ и приступить к его проверке.

Признаки:

• Нестабильный холостой ход;
• Самопроизвольная остановка двигателя;
• Повышенный расход;
• Потеря мощности;

Стоимость

Ниже указана таблица со стоимостью датчика ДМРВ на ВАЗ 2114.

Проверка

Лучшая проверка датчика это подключение заведомо исправного от другой машины или нового. Но следует обратить внимание на номер датчика, при покупке или замене номер обязательно должен совпадать в противном случае корректная работа датчика не гарантируется.

Еще проверку можно осуществить с помощью мультиметра, но только на двигателях, в которых не используется система Е-ГАЗ. В двигателях с электронной педалью газа используется специальный частотный датчик, который довольно надежный и не поддается проверке мультиметром. Частотный датчик можно проверить с помощью диагностики через китайский прибор ЕЛМ-327 по каналам АЦП.

Итак, приступаем к проверке датчика с механической педалью газа.

Проверка цепи питания

Сначала необходимо проверить цепь питания. Для этого:

• Вынимаем разъем с датчика

• Включаем зажигание на автомобиле

• Переводим переключатель мультиметра в режим измерения постоянного напряжения пределом в 20В.

• Один из щупов мультиметра подключаем к корпусу двигателя, а другой к выводу разъема №2 (на колодке разъема имеется нумерация). Прибор должен показать наличие напряжения не менее 12В.

• Затем переставляем щуп с контакта №2, на контакт №4. Прибор должен показать наличие напряжение не менее 5В.

Если показания в норме можно приступать к проверке датчика. Если напряжения немного меньше, то необходимо проверить аккумулятор. Если же показания и вовсе отсутствуют, то необходимо проверять цепь питания на предмет обрыва провода.

Проверка датчика

Проверку ДМРВ необходимо осуществлять с включенным зажиганием и подключенным разъемом. Для проведения диагностики потребуется иголки от шприца или булавки.

• Выставляем на приборе переключатель на измерение постоянного напряжения в пределе до 2000мВ (2В).

• Иголки или булавки вставляем в разъем, а именно в 1 и 3 провод (как показано на картинке) и проводим замер между двумя этими контактами. Полученные данные сравниваем с таблицей состояния датчика.

Таблица состояния датчика

Напряжение, (В)	Состояние
0,99…1,01	Идеальное состояние датчика
1,01…1,02	Хорошее состояние датчика
1,02…1,03	Удовлетворительное состояние датчика
1,03…1,04	Датчик на грани, скоро потребуется замена
1,04…1,05	Датчик находится практически в нерабочем состоянии
1,05… и выше	Неисправный датчик, нужна замена

Исходя из этих данных можно сделать вывод о работе датчика.

Замена

Замену датчика провести довольно просто, никаких усилий или сложностей данная работа не вызовет. Для работы понадобиться:
