Автомобильный кондиционер — важный элемент комфорта в поездках, особенно в жару. Понимание его устройства и работы помогает поддерживать оптимальный климат в салоне и своевременно выявлять неисправности. В статье рассмотрим основные компоненты автокондиционера, его функционирование, распространенные проблемы и способы их устранения. Эти знания помогут поддерживать кондиционер в исправном состоянии и продлить его срок службы.

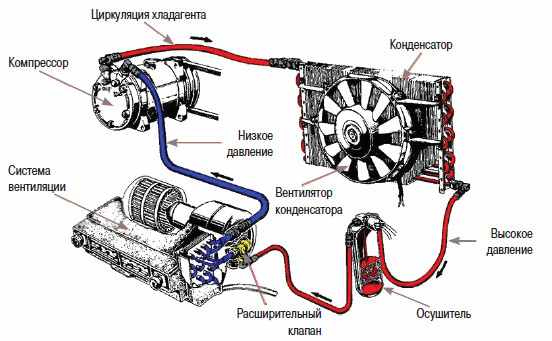

Конструкция и принцип работы автокондиционеров
Для начала важно понять, из каких компонентов состоит автомобильный кондиционер и как он работает. Система кондиционирования представляет собой замкнутый контур, в котором циркулирует хладагент — фреон. Однако сам по себе хладагент не может двигаться, для этого в системе установлен компрессор, который приводится в действие от коленчатого вала двигателя. Этот компрессор не только перемещает хладагент, но и сжимает его, создавая давление, что приводит к его нагреву. Из компрессора фреон выходит в газообразном состоянии.
Для нормальной работы системы необходим фреон в жидком состоянии, поэтому он должен быть охлажден. Далее хладагент направляется в конденсатор, который также выполняет функцию радиатора. В этом элементе фреон охлаждается, что приводит к его конденсации и превращению в жидкость.
После этого хладагент поступает в ресивер-осушитель, который очищает его от различных примесей. Затем фреон движется к терморегуляционному вентилю, где происходит дозировка его дальнейшей подачи.
После прохождения через вентиль фреон попадает в испаритель — еще один радиатор. Здесь он снова превращается в газ, что сопровождается интенсивным поглощением тепла из воздуха, проходящего через радиатор. Охлажденный воздух затем подается в салон автомобиля. Фреон в газообразном состоянии возвращается в компрессор, и цикл повторяется.
Это основные компоненты любого автомобильного кондиционера. Все они соединены трубопроводами, которые рассчитаны на разные уровни давления. Так, трубопроводы высокого давления идут от компрессора до испарителя, а от испарителя к компрессору — трубопроводы низкого давления. Кроме того, система включает штуцеры для заправки кондиционера, электрооборудование и другие элементы.
Проблемы могут возникнуть с любым из этих компонентов, и их можно условно разделить на механические и электрические. Эти неисправности могут привести к необходимости ремонта автомобильных кондиционеров.
Эксперты в области автомобильной техники подчеркивают, что устройство и конструкция автокондиционеров играют ключевую роль в обеспечении комфортного микроклимата в салоне автомобиля. Основные компоненты системы, такие как компрессор, конденсатор и испаритель, работают в тесной взаимосвязи, и их исправность критически важна для эффективной работы кондиционера. Неисправности, такие как утечки хладагента или поломка компрессора, могут привести к значительному ухудшению производительности системы. Регулярное обслуживание, включая проверку уровня хладагента и очистку фильтров, позволяет предотвратить многие проблемы и продлить срок службы кондиционера. Специалисты рекомендуют проводить диагностику системы не реже одного раза в год, чтобы избежать дорогостоящего ремонта и обеспечить надежную работу кондиционера в любое время года.
Основные неисправности автомобильных кондиционеров
Из механических неисправностей самой распространенной является утечка хладагента. Вот здесь довольно интересно, поскольку при работе часть хладагента используется и количество его уменьшается. То есть, при работе имеются потери его и периодически нужна дозаправка. Производится она примерно раз в 2-3 года.
Потери хладагента сопровождаются снижением производительности системы. Поэтому, если кондиционер перестал холодить, надо дозаправлять систему. Но если производительность падает очень быстро и снова требуется дозаправка, скорее всего, имеется утечка фреона, то есть разгерметизация системы из-за механического повреждения.
Читайте также:
Зачастую проблема с утечкой хладагента связана с повреждение трубопроводов, еще течь может образоваться в местах соединения магистралей с элементами системы.
Причем пробой трубопровода может быть как в резиновой, так и в металлической части его. И резина, и металл, в частности – алюминий, из которого сделаны трубопроводы подвергаются воздействию внешней среды. Резина может состариться и потрескаться, а алюминий – подвергается воздействию агрессивной среды, из-за чего он корродирует и появляются течи. Особенно это касается автомобилей, у которых имеется контур для кондиционирования воздуха на заднее сиденье. У этих машин трубопроводы этого контура пролегают под днищем авто и более активно подвергаются негативному воздействию.
Помимо трубопроводов течь могут дать и сами элементы – вполне возможен пробой испарителя и конденсатора, течь может дать сальник компрессора или утечка происходит из-за повреждения его корпуса.
Еще одной механической проблемой из-за которой потребуется ремонт кондиционеров автомобилей является заклинивание компрессора. Причиной этого явления может быть сильное засорение системы. К примеру, у авто произошел пробой трубопровода, владелец поврежденную часть снял, а новую не поставил, оставив штуцера не закрытыми. Через них в систему попадает грязь. После владелец поставил новый патрубок, заправил фреоном систему. Имеющаяся в системе грязь попала в компрессор и тот заклинил. Грязь может стать также причиной «подвисания» терморегуляционного вентиля, из-за чего система тоже перестает работать.
Второй причиной заклинивания может являться забитый внешне конденсатор. Вся грязь, которая налипает поверх конденсатора, снижает охлаждение хладагента, из-за чего давление в системе повышается. Повышенное давление заставляет работать компрессор с увеличенной нагрузкой, что и приводит к заклиниванию. Повышенное давление может образоваться из-за излишнего количества фреона в системе, что иногда бывает при заправке хладагента.
Электрические неисправности в основном сводятся к неработоспособности электрооборудования системы из-за разрыва проводов, повреждению или сильному окислению контактов проводки, а также из-за выхода из строя электродвигателей.
| Элемент системы | Функция | Возможные неисправности | Обслуживание |
|---|---|---|---|
| Компрессор | Сжимает хладагент, повышая его давление и температуру | Износ подшипников, утечка масла, выход из строя электромагнитной муфты, заклинивание | Проверка уровня масла, замена при необходимости, диагностика муфты, замена компрессора |
| Конденсатор (радиатор кондиционера) | Охлаждает и конденсирует горячий хладагент | Загрязнение, механические повреждения, утечка хладагента | Регулярная очистка от грязи и насекомых, проверка на утечки, ремонт или замена |
| Ресивер-осушитель (аккумулятор) | Отделяет жидкий хладагент от газообразного, удаляет влагу из системы | Засорение, насыщение влагой, утечка хладагента | Замена при каждой разгерметизации системы или каждые 2-3 года |
| Расширительный клапан (ТРВ) / Дроссельная трубка | Регулирует подачу хладагента в испаритель, снижает его давление | Засорение, заклинивание в открытом/закрытом положении | Промывка системы, замена клапана/трубки |
| Испаритель | Поглощает тепло из салона автомобиля, охлаждая воздух | Загрязнение, утечка хладагента, образование плесени | Регулярная очистка и дезинфекция, проверка на утечки, ремонт или замена |
| Вентилятор охлаждения | Обеспечивает обдув конденсатора для эффективного охлаждения | Выход из строя электродвигателя, повреждение лопастей | Проверка работоспособности, замена при необходимости |
| Датчики давления | Контролируют давление хладагента в системе | Неисправность датчика, обрыв проводки | Диагностика, замена датчика |
| Магистрали и шланги | Соединяют элементы системы, транспортируют хладагент | Утечки, механические повреждения, износ | Проверка на утечки, замена поврежденных элементов |
| Хладагент | Рабочее вещество, циркулирующее в системе | Недостаточный уровень, загрязнение, утечка | Заправка системы, поиск и устранение утечек |
| Электромагнитная муфта компрессора | Включает/выключает компрессор | Износ фрикционных дисков, обрыв обмотки, выход из строя подшипника | Диагностика, замена муфты или ее элементов |
Интересные факты
Вот несколько интересных фактов о устройстве и конструкции автокондиционеров, их неисправностях и обслуживании:
-
Принцип работы: Автокондиционеры работают по принципу термодинамического цикла, который включает в себя четыре основных этапа: сжатие, конденсация, расширение и испарение. В процессе сжатия хладагент превращается в газ, который затем конденсируется в жидкость, отводя тепло. Это позволяет охлаждать воздух в салоне автомобиля.
-
Неисправности и их диагностика: Одной из самых распространенных неисправностей автокондиционеров является утечка хладагента. Это может происходить из-за износа уплотнителей или повреждений трубок. Для диагностики утечек часто используется специальный краситель, который добавляется в систему и позволяет визуально определить место утечки под ультрафиолетовым светом.
-
Обслуживание и фильтры: Регулярное обслуживание автокондиционера включает замену салонного фильтра, который очищает воздух, поступающий в салон. Загрязненный фильтр может привести к снижению эффективности работы системы и неприятным запахам. Рекомендуется менять его каждые 10-15 тысяч километров пробега или раз в год, в зависимости от условий эксплуатации.
Признаки неисправности
Это основные неисправности, каждая из которых имеет свои характерные признаки:
-
Читайте также:
- Быстрая потеря производительности после заправки может свидетельствовать о разгерметизации системы и утечке хладагента;
- Сильный шум при запуске кондиционера и наличие следов масла на корпусе компрессора указывают на возможные проблемы с ним, включая заклинивание;
- Повышенное давление можно определить по работе системы: если автомобиль стоит на месте с включенным кондиционером и он не подает холодный воздух, а при начале движения начинает работать нормально, это говорит о недостаточном охлаждении фреона в конденсаторе из-за его загрязнения, что приводит к повышению давления;
- Неприятный запах в салоне и наличие воды на коврике пассажира сигнализируют о сильном загрязнении испарителя и возможной закупорке дренажного отверстия;
- Самопроизвольное отключение системы и перебои в работе могут указывать на неисправности ресивера-осушителя или терморегуляционного вентиля. Более точную информацию о неисправности можно получить, проверив трубопроводы, подключенные к этим элементам. Если один из них работает неправильно, трубопроводы могут обмерзать;
- Проблемы с электрической частью системы проявляются в прекращении работы отдельных элементов, а в случае с вентилятором испарителя может наблюдаться увеличение шума из-за изношенных подшипников.

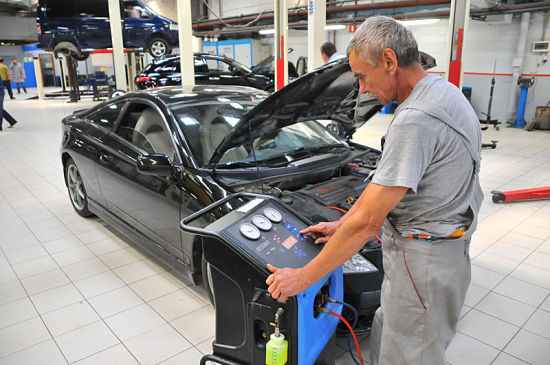

Обслуживание и ремонт
Ремонт и обслуживание автокондиционеров в первую очередь сводится к определению, что стало причиной нарушения работы, а после уже устранения неисправности.
Если есть подозрение на утечку хладагента, сначала определяют место утечки. Для этого используют либо газоанализаторы, которые улавливают наличие фреона и могут точно указать, где производится утечка. Вторым методом определения утечки является заправка системы фреоном с добавлением ультрафиолетовой краски, после чего систему освещают ультрафиолетовой лампой. Место утечки укажет красящее вещество.
Видео: Ремонт компрессора кондиционера, Автосервис Автоматика Бош сервис.
Устранение утечек может быть выполнено несколькими способами: либо заменой поврежденного участка, либо запайкой образовавшегося отверстия, однако последний вариант возможен только для металлических частей трубопровода.
Если компрессор заклинило, его не подлежат ремонту, и в таком случае требуется его замена. В случае износа сальника или подшипников, производится ремонт с заменой изношенных компонентов.
Проблемы с ресивером или вентилем, вызванные сильным загрязнением системы, решаются путем промывки системы и добавления нового хладагента.
При значительном загрязнении конденсатора и испарителя с внешней стороны необходимо провести их очистку и промывку.
Советы по выбору автокондиционера при покупке автомобиля
При покупке автомобиля одним из важных аспектов, на который стоит обратить внимание, является система кондиционирования. Автокондиционер не только обеспечивает комфортную температуру в салоне, но и влияет на общее состояние автомобиля. Вот несколько советов, которые помогут вам сделать правильный выбор.
1. Тип кондиционера
Существует два основных типа автокондиционеров: обычные и двухзонные. Обычные системы обеспечивают охлаждение всего салона, в то время как двухзонные позволяют регулировать температуру для водителя и пассажиров отдельно. Если вы часто путешествуете с пассажирами, стоит рассмотреть вариант с двухзонным кондиционером.
2. Энергоэффективность
Обратите внимание на класс энергоэффективности кондиционера. Современные модели имеют более высокие показатели, что позволяет снизить расход топлива. Это особенно важно для автомобилей с небольшими двигателями, где каждая лошадка на счету.
-
Читайте также:
3. Уровень шума
Работа кондиционера не должна создавать дискомфорта. При тест-драйве автомобиля обратите внимание на уровень шума, который издает система. Хороший автокондиционер должен работать тихо и не отвлекать водителя.
4. Наличие дополнительных функций
Современные автокондиционеры могут иметь множество дополнительных функций, таких как автоматический климат-контроль, фильтрация воздуха, обогрев и охлаждение сидений. Эти функции могут значительно повысить комфорт, особенно в условиях экстремальных температур.
5. Обслуживание и ремонт
Узнайте, насколько легко обслуживать выбранный вами автокондиционер. Некоторые модели требуют регулярного обслуживания и замены фильтров, что может повлиять на общие расходы на эксплуатацию автомобиля. Также стоит выяснить, насколько доступны запчасти и услуги по ремонту в вашем регионе.
6. Отзывы и рекомендации
Перед покупкой автомобиля с кондиционером обязательно ознакомьтесь с отзывами владельцев. Это поможет вам понять, насколько надежна система и какие проблемы могут возникнуть в процессе эксплуатации. Рекомендации от знакомых или специалистов также могут оказаться полезными.
7. Тестирование
Не стесняйтесь протестировать кондиционер во время тест-драйва. Проверьте, как быстро система охлаждает воздух, и насколько комфортно вам будет в салоне при различных температурах. Это поможет вам сделать более осознанный выбор.
Выбор автокондиционера — это важный шаг, который может существенно повлиять на комфорт и удовольствие от вождения. Уделите этому аспекту должное внимание, и вы не пожалеете о своем выборе.
Вопрос-ответ
Как работает автокондиционер и какие его основные компоненты?
Автокондиционер работает по принципу циклического охлаждения, используя хладагент для переноса тепла из салона автомобиля наружу. Основные компоненты включают компрессор, конденсатор, испаритель и дроссельный клапан. Компрессор сжимает хладагент, который затем проходит через конденсатор, где охлаждается и превращается в жидкость. Далее жидкость поступает в испаритель, где она испаряется, поглощая тепло из салона, и возвращается к компрессору для повторного цикла.
Какие распространенные неисправности могут возникнуть в системе кондиционирования автомобиля?
Распространенные неисправности включают утечки хладагента, поломку компрессора, засорение фильтров и испарителя, а также неисправности в электрической системе, такие как перегоревшие предохранители или проблемы с реле. Эти проблемы могут привести к снижению эффективности работы кондиционера или его полной остановке.
Как правильно обслуживать автокондиционер для предотвращения поломок?
Для предотвращения поломок автокондиционера рекомендуется регулярно проверять уровень хладагента, очищать или заменять фильтры, а также проводить диагностику системы на наличие утечек. Также важно периодически запускать кондиционер, даже в холодное время года, чтобы поддерживать его работоспособность и предотвратить засорение компонентов.
Советы
СОВЕТ №1
Регулярно проверяйте уровень хладагента в системе кондиционирования. Низкий уровень может привести к перегреву компрессора и его выходу из строя. Рекомендуется проводить проверку минимум раз в год, особенно перед началом летнего сезона.
СОВЕТ №2
Обратите внимание на состояние фильтров. Загрязненные фильтры могут ухудшить эффективность работы кондиционера и привести к неприятным запахам в салоне. Меняйте или очищайте фильтры каждые 6-12 месяцев в зависимости от условий эксплуатации.
СОВЕТ №3
Следите за работой кондиционера во время его использования. Если вы заметили необычные звуки, запахи или снижение производительности, не откладывайте диагностику. Раннее выявление неисправностей может сэкономить вам деньги на ремонте в будущем.
СОВЕТ №4
Проводите сезонное обслуживание системы кондиционирования. Это включает в себя проверку всех компонентов, очистку радиатора и проверку на наличие утечек. Профессиональное обслуживание поможет продлить срок службы вашего автокондиционера и обеспечить его эффективную работу.
При покупке автомобиля одним из важных аспектов, на который стоит обратить внимание, является система кондиционирования. Автокондиционер не только обеспечивает комфортную температуру в салоне, но и влияет на общее состояние автомобиля. Вот несколько советов, которые помогут вам сделать правильный выбор.
Существует два основных типа автокондиционеров: обычные и двухзонные. Обычные системы обеспечивают охлаждение всего салона, в то время как двухзонные позволяют регулировать температуру для водителя и пассажиров отдельно. Если вы часто путешествуете с пассажирами, стоит рассмотреть вариант с двухзонным кондиционером.
Обратите внимание на класс энергоэффективности кондиционера. Современные модели имеют более высокие показатели, что позволяет снизить расход топлива. Это особенно важно для автомобилей с небольшими двигателями, где каждая лошадка на счету.
Работа кондиционера не должна создавать дискомфорта. При тест-драйве автомобиля обратите внимание на уровень шума, который издает система. Хороший автокондиционер должен работать тихо и не отвлекать водителя.
Современные автокондиционеры могут иметь множество дополнительных функций, таких как автоматический климат-контроль, фильтрация воздуха, обогрев и охлаждение сидений. Эти функции могут значительно повысить комфорт, особенно в условиях экстремальных температур.
Узнайте, насколько легко обслуживать выбранный вами автокондиционер. Некоторые модели требуют регулярного обслуживания и замены фильтров, что может повлиять на общие расходы на эксплуатацию автомобиля. Также стоит выяснить, насколько доступны запчасти и услуги по ремонту в вашем регионе.
Перед покупкой автомобиля с кондиционером обязательно ознакомьтесь с отзывами владельцев. Это поможет вам понять, насколько надежна система и какие проблемы могут возникнуть в процессе эксплуатации. Рекомендации от знакомых или специалистов также могут оказаться полезными.
Не стесняйтесь протестировать кондиционер во время тест-драйва. Проверьте, как быстро система охлаждает воздух, и насколько комфортно вам будет в салоне при различных температурах. Это поможет вам сделать более осознанный выбор.
Выбор автокондиционера — это важный шаг, который может существенно повлиять на комфорт и удовольствие от вождения. Уделите этому аспекту должное внимание, и вы не пожалеете о своем выборе.
