Регулятор давления топлива — ключевой элемент топливной системы автомобиля, обеспечивающий стабильное давление в форсунках при изменениях в условиях работы двигателя. Понимание его работы и устройства поможет автовладельцам осознать его роль в эффективной работе двигателя и своевременно выявлять неисправности. В статье рассмотрим функционирование регулятора давления топлива, его конструктивные особенности и влияние на производительность автомобиля.
Места установки
Расположение данного элемента зависит от особенностей конструкции системы подачи топлива. В большинстве автомобилей применяются системы с рециркуляцией топлива. Их основная характеристика заключается в том, что избыточное топливо, которое уже прошло через форсунки, возвращается обратно в бак. В таких системах регулятор давления устанавливается на топливной рампе, где топливо находится перед подачей к форсункам.
Однако существуют и системы, в которых рециркуляция не предусмотрена, хотя они встречаются довольно редко. Поскольку в таких системах нет сброса части бензина из рампы, регулировка давления осуществляется до того, как топливо поступает в рампу. В этих случаях регулятор устанавливается сразу за топливным насосом. Он может быть интегрирован в топливную магистраль или находиться непосредственно в баке.
Регулятор давления топлива является ключевым компонентом системы подачи топлива в современных автомобилях. Эксперты отмечают, что его основная функция заключается в поддержании стабильного давления топлива, что обеспечивает оптимальную работу двигателя. При изменении нагрузки или оборотов двигателя регулятор автоматически регулирует поток топлива, предотвращая его избыток или недостаток. Это не только улучшает производительность, но и способствует снижению выбросов вредных веществ в атмосферу. Кроме того, специалисты подчеркивают важность регулярной проверки и обслуживания регулятора, так как его неисправность может привести к снижению эффективности работы двигателя и увеличению расхода топлива. Таким образом, правильная работа регулятора давления топлива является залогом надежности и экономичности автомобиля.
https://youtube.com/watch?v=B-c0elEvRUA
Особенности конструкции
Регулятор давления бензина – один из немногих элементов системы, который не управляется с электронного блока. Этот узел – полностью механический и его функционирование основано на перепадах давления. Хотя в системах без рециркуляции срабатыванием датчика заведует ЭБУ. Поскольку встречаются они не часто, то далее рассматривать такие узлы мы не будем.
Стоит отметить, что РТД работает не в строго заданных значениях, он подстраивается под режим работы двигателя. То есть, при надобности он увеличивает или уменьшает давление в системе, чтобы обеспечить оптимальное смесеобразование.

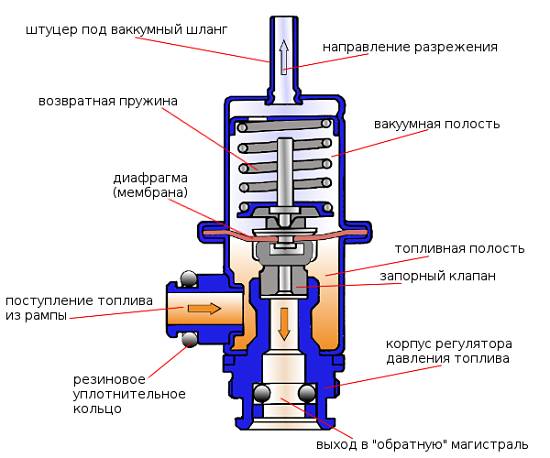

Конструктивно этот элемент очень прост и состоит из корпуса, на котором расположены штуцеры и выводы для подсоединения к системе питания. Внутри этот корпус разделен мембраной на две камеры – топливную и вакуумную.
К топливной полости подходят для вывода – один используется для подачи топлива в камеру, а второй ведет на магистраль слива бензина в бак (обратку). Но второй канал закрыт клапаном, который связан с мембраной.
Со стороны вакуумной полости установлена пружина, которая воздействует на мембрану, обеспечивая перекрытие канала слива клапаном. Эта камера посредством штуцера трубкой соединена с впускным коллектором.
Читайте также:
| Компонент | Функция | Принцип работы |
|---|---|---|
| Диафрагма | Разделяет полости регулятора, реагирует на изменение давления топлива. | Гибкая мембрана, которая деформируется под воздействием давления топлива с одной стороны и давления пружины с другой. |
| Пружина | Создает противодавление на диафрагму, устанавливая заданное давление топлива. | Механическая пружина, которая сжимается или растягивается, регулируя силу, действующую на диафрагму. |
| Клапан сброса | Открывается для сброса избыточного давления топлива обратно в бак. | Механический клапан, который открывается, когда давление топлива превышает заданное значение, преодолевая сопротивление пружины. |
| Вакуумный порт (для некоторых типов) | Подключается к впускному коллектору для регулировки давления в зависимости от нагрузки двигателя. | Разрежение во впускном коллекторе воздействует на диафрагму, изменяя эффективное давление пружины и, соответственно, давление топлива. |
| Входной патрубок | Подача топлива под давлением от топливного насоса. | Соединение, через которое топливо поступает в регулятор. |
| Выходной патрубок | Подача регулированного давления топлива к форсункам. | Соединение, через которое регулированное топливо поступает к потребителям. |
| Обратный патрубок | Возврат избыточного топлива в топливный бак. | Соединение, через которое избыточное топливо возвращается в бак, предотвращая его перегрев и поддерживая стабильное давление. |
Интересные факты
Вот несколько интересных фактов о том, как работает регулятор давления топлива:
-
Принцип работы: Регулятор давления топлива обычно использует мембрану, которая реагирует на изменения давления в топливной системе. Когда давление топлива превышает заданный уровень, мембрана открывает клапан, позволяя избыточному топливу сбрасываться обратно в бак. Это помогает поддерживать стабильное давление топлива в системе впрыска.
-
Влияние на производительность двигателя: Правильная работа регулятора давления топлива критически важна для оптимальной производительности двигателя. Если давление слишком низкое, двигатель может не получать достаточное количество топлива, что приводит к потере мощности и увеличению выбросов. Слишком высокое давление может вызвать переобогащение смеси и привести к повреждению катализатора.
-
Типы регуляторов: Существуют механические и электронные регуляторы давления топлива. Механические регуляторы работают на основе давления, создаваемого насосом, в то время как электронные регуляторы могут управляться ЭБУ (электронным блоком управления) автомобиля, что позволяет более точно регулировать давление в зависимости от условий работы двигателя и нагрузки.
Работа регулятора на разных режимах

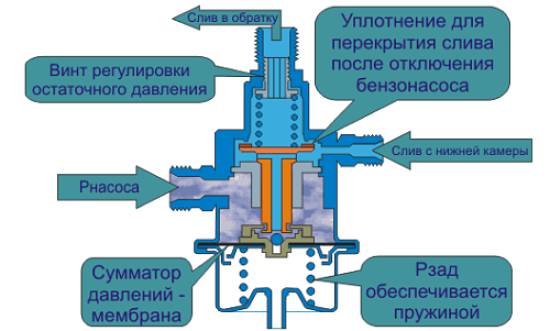

Если упростить объяснение принципа работы, то он достаточно интуитивно понятен. Насос подает топливо в рампу, откуда оно также поступает в топливную камеру регулятора. Как только давление превышает силу пружины, мембрана начинает двигаться в сторону вакуумной полости, что приводит к перемещению клапана. В результате открывается сливной канал, и часть бензина возвращается в бак, что приводит к снижению давления в рампе. В ответ на это пружина возвращает клапан и мембрану в исходное положение, закрывая обратный канал.
Однако, как уже упоминалось, регулятор давления топлива (РДТ) адаптируется к режиму работы двигателя. Это происходит благодаря разрежению в впускном коллекторе. Чем больше это разрежение, тем сильнее его влияние на мембрану. По сути, создаваемый вакуум оказывает противодействующее давление на пружину.
На практике это выглядит следующим образом: для работы двигателя на холостом ходу не требуется увеличенное количество топлива, а значит, и повышенное давление не нужно.
В этом режиме дроссельная заслонка закрыта, что приводит к недостатку воздуха во впускном коллекторе и образованию разрежения. Поскольку вакуумная камера соединена с коллектором через патрубок, вакуум также создается и в ней. Под действием разрежения мембрана давит на пружину, что позволяет открывать клапан при меньшем давлении бензина.
Когда же двигатель работает под нагрузкой и дроссельная заслонка открыта, разрежение практически отсутствует, и мембрана не создает усилие на пружину, поэтому требуется большее давление. Таким образом, этот элемент функционирует в системе питания в зависимости от режима работы двигателя.
Видео: Регулятор давления топлива. Плохо едет, плохо заводится.
https://youtube.com/watch?v=PEMmSVodwLU
Признаки неисправности. Основные поломки РТД
Хотя этот механизм может показаться незначительным, его работа играет ключевую роль в функционировании силовой установки. Дело в том, что если не удастся поддерживать необходимое давление, в цилиндры будет поступать недостаточное количество топлива, что негативно скажется на работе двигателя.
-
Читайте также:
Признаки неисправности
- плохо заводиться;
- глохнет на холостом ходу;
- не развивает требуемой мощности;
- дергается при наборе скорости;
- обороты коленчатого вала «плавают»;
При наличие этих признаков существует вероятность, что неисправен РТД. Но поскольку такие симптомы могут давать также проблемы с электробензонасосом, фильтром или форсунками, то следует сначала удостовериться, что неисправен именно регулятор давления топлива.
В целом, из-за простоты конструкции, этот элемент выходит из строя очень редко. Основными его неисправностями являются снижение жесткости пружины (из-за чего давление в системе не поднимается до нормы), закупорка каналов и потеря герметичности корпуса. А поскольку регулятор считается не разборным, то в случае возникновения проблем он просто заменяется, тем более, что стоит он недорого.
Ещё кое-что полезное для Вас:
- Для чего нужен и как устроен датчик массового расхода воздуха
- Чем отличаются разные марки бензина по октановому числу
- Назначение и особенности работы ДПРВ (датчика положения распредвала — неисправности и проверка)
Проверка работоспособности. Замена
Видео: Замена РДТ на ваз 2114
Проверить работоспособность узла можно при помощи манометра. И сделать это очень просто. На топливных рампах имеется штуцер сброса давления в системе, который и используется для проверки создаваемого давления в системе.
Для примера, рассмотрим, как проверяется регулятор давления на примере ВАЗ-2110 с инжектором. Все, что потребуется для проверки – это манометр, маслостойкий шланг и два хомута. А далее:
- Снимаем защитный колпачок со штуцера сброса давления на рампе.

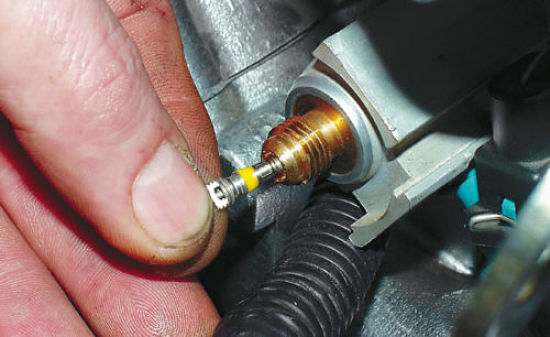

- Аккуратно и неспешно колесным колпачком отворачиваем немного золотник, выжидаем сброса давления и полностью его выкручиваем.
- На штуцер надеваем подготовленный шланг и фиксируем его хомутом.
- Второй конец шланга соединяем с манометром и тоже зажимаем хомутом.
- Заводим двигатель и устанавливаем малые обороты (холостой ход).
- Смотрим на манометр. Если насос, форсунки и фильтр в нормальном состоянии, то показания манометра должны составлять 2,8-3,2 Атм.
- Стягиваем со штуцера вакуумной камеры регулятора патрубок, ведущий к коллектору. Это действие должно сопровождаться повышением давления на 0,2-0,7 Атм.
Если есть хоть какое-то несоответствие, то необходимо искать причину. К примеру, насос не смог обеспечить необходимое давление. И лучше всего начать с регулятора давления, поскольку добраться до него не сложно.
Из инструментов для снятия регулятора на ВАЗ-2110 потребуется ключ на 24 и шестигранник на 5.
Регулятор снимается так:
- Откручиваем ключом на 24 гайку трубки слива бензина в бак.
- Шестигранником выкручиваем два болта крепления элемента.
- Аккуратно его извлекаем.
- Устанавливаем на место новый элемент.
- Делаем замеры давления.
Если после проделанной процедуры показания замеров не улучшились, следует проверять работоспособность остальных элементов системы.
-
Читайте также:
Напоследок отметим, что регуляторы давления топлива используются не только инжекторных моторах. В дизельных агрегатах с системой питания Common Rail он тоже используется. Только в этой системе регулятор – электромагнитный и его работой управляет ЭБУ.
Влияние регулятора на экономию топлива
Регулятор давления топлива играет ключевую роль в системе подачи топлива автомобиля, обеспечивая оптимальные условия для работы двигателя. Его основная задача заключается в поддержании постоянного давления топлива в системе, что напрямую влияет на эффективность сгорания и, следовательно, на экономию топлива.
Когда регулятор давления работает правильно, он обеспечивает стабильный поток топлива к инжекторам, что позволяет двигателю получать необходимое количество топлива в зависимости от текущих условий работы. Это особенно важно в условиях изменяющейся нагрузки на двигатель, например, при ускорении или торможении. Если давление топлива слишком высокое, это может привести к избыточному сгоранию, что увеличивает расход топлива. В то же время, слишком низкое давление может вызвать недостаток топлива, что приведет к неэффективной работе двигателя и увеличению выбросов вредных веществ.
Кроме того, регулятор давления топлива влияет на работу системы впрыска. Современные двигатели часто используют электронные системы управления, которые требуют точного контроля над количеством подаваемого топлива. Если регулятор не справляется со своей задачей, это может привести к неправильному соотношению воздух-топливо, что также негативно сказывается на экономии топлива. Например, слишком богатая смесь (избыток топлива) может привести к увеличению расхода, тогда как слишком бедная смесь (недостаток топлива) может вызвать перебои в работе двигателя и его перегрев.
Важно отметить, что состояние регулятора давления топлива может изменяться со временем. Износ, загрязнение или повреждение могут привести к его неправильной работе. Регулярная диагностика и обслуживание системы подачи топлива, включая проверку регулятора, помогут поддерживать его в исправном состоянии и, как следствие, способствовать экономии топлива.
В заключение, регулятор давления топлива является важным компонентом, который влияет на экономию топлива. Его правильная работа обеспечивает оптимальные условия для сгорания, что позволяет снизить расход топлива и уменьшить выбросы вредных веществ в атмосферу. Поэтому забота о состоянии регулятора и всей системы подачи топлива является важной частью обслуживания автомобиля.
Вопрос-ответ
Что такое регулятор давления топлива и зачем он нужен?
Регулятор давления топлива — это устройство, которое поддерживает постоянное давление топлива в системе впрыска двигателя. Он необходим для обеспечения оптимальной работы двигателя, так как правильное давление топлива влияет на эффективность сгорания и производительность двигателя.
Как регулятор давления топлива влияет на работу двигателя?
Регулятор давления топлива контролирует количество топлива, поступающего в инжекторы, что напрямую влияет на соотношение воздух-топливо. Если давление слишком низкое, двигатель может работать неэффективно, а если слишком высокое — это может привести к переобогащению смеси и увеличению выбросов вредных веществ.
-
Читайте также:
Как можно диагностировать неисправность регулятора давления топлива?
Неисправность регулятора можно диагностировать по различным признакам, таким как затрудненный запуск двигателя, нестабильная работа на холостом ходу, повышенный расход топлива или черный дым из выхлопной трубы. Также можно проверить давление топлива с помощью манометра, чтобы убедиться, что оно находится в пределах нормы.
