Как работает и устроен кривошипно-шатунный механизм двигателя

Кривошипно-шатунный механизм (КШМ) — ключевой элемент двигателя внутреннего сгорания, преобразующий линейное движение поршней в вращательное движение коленчатого вала. Понимание устройства и работы КШМ помогает выявлять неисправности, что важно для автолюбителей и специалистов. В статье рассмотрим конструкцию, основные детали и принципы работы КШМ, а также распространенные проблемы, с которыми сталкиваются владельцы автомобилей.

Устройство КШМ

Кривошипно-шатунный механизм двигателя включает в себя три ключевых элемента:

1. Цилиндро-поршневая группа (ЦПГ).
2. Шатун.
3. Коленчатый вал.

Все эти детали находятся внутри блока цилиндров.

Кривошипно-шатунный механизм является ключевым элементом в конструкции поршневых двигателей внутреннего сгорания. Эксперты отмечают, что его основная функция заключается в преобразовании линейного движения поршня в вращательное движение коленчатого вала. При сгорании топливной смеси в цилиндре поршень движется вниз, создавая давление, которое передается на шатун. Шатун, соединенный с кривошипом, вращает коленчатый вал, что, в свою очередь, приводит в движение трансмиссию автомобиля.

Специалисты подчеркивают, что эффективность работы этого механизма зависит от точности его изготовления и правильной настройки. Небольшие отклонения в геометрии могут привести к повышенному износу и снижению мощности двигателя. Современные технологии позволяют создавать более легкие и прочные материалы для деталей механизма, что способствует улучшению его характеристик и долговечности. Таким образом, кривошипно-шатунный механизм остается важным объектом исследований и разработок в области автомобилестроения.

Кривошипно-шатунный механизм (КШМ).

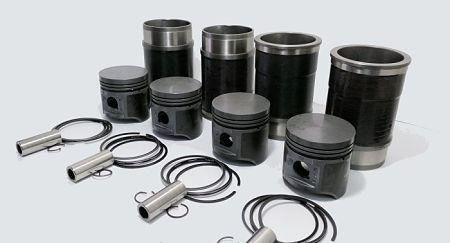

ЦПГ

Назначение ЦПГ — преобразование выделяемой при горении энергии в механическое действие – поступательное движение. Состоит ЦПГ из гильзы – неподвижной детали, посаженной в блок в блок цилиндров, и поршня, который перемещается внутри этой гильзы.

После подачи внутрь гильзы топливовоздушной смеси, она воспламеняется (от внешнего источника в бензиновых моторах и за счет высокого давления в дизелях). Воспламенение сопровождается сильным повышением давления внутри гильзы. А поскольку поршень это подвижный элемент, то возникшее давление приводит к его перемещению (по сути, газы выталкивают его из гильзы). Получается, что выделяемая при горение энергия преобразуется в поступательное движение поршня.

Для нормального сгорания смеси должны создаваться определенные условия – максимально возможная герметичность пространства перед поршнем, именуемое камерой сгорания (где происходит горение), источник воспламенения (в бензиновых моторах), подача горючей смеси и отвод продуктов горения.

Герметичность пространства обеспечивается головкой блока, которая закрывает один торец гильзы и поршневыми кольцами, посаженными на поршень. Эти кольца тоже относятся к деталям ЦПГ.

Интересные факты

Вот несколько интересных фактов о кривошипно-шатунном механизме двигателя:

1. Принцип преобразования движения: Кривошипно-шатунный механизм преобразует вращательное движение коленчатого вала в линейное движение поршней. Это достигается благодаря тому, что шатун соединяет поршень с кривошипом, который вращается вокруг своей оси. Этот механизм позволяет двигателю эффективно преобразовывать энергию сгорания топлива в механическую работу.

2. Балансировка и вибрации: В кривошипно-шатунном механизме важным аспектом является балансировка. Неправильная балансировка может привести к вибрациям и износу деталей. Для уменьшения вибраций используются специальные балансировочные валы и конструкции, которые помогают распределить массу и силы, действующие на механизм, что особенно важно в высокоскоростных двигателях.

3. Разнообразие конфигураций: Кривошипно-шатунные механизмы могут иметь различные конфигурации, включая одноцилиндровые, многопоршневые и даже V-образные конструкции. Каждая из этих конфигураций имеет свои преимущества и недостатки, что позволяет инженерам выбирать оптимальное решение в зависимости от требований к мощности, размеру и весу двигателя.

Кривошипно шатунный механизм назначение устройство основные неисправности

Шатун

Следующий элемент конструкции КШМ – шатун. Его основная функция заключается в соединении поршня цилиндро-поршневой группы (ЦПГ) и коленчатого вала, а также в передаче механических усилий между этими компонентами.

Шатун имеет двутавровую форму поперечного сечения, что придает ему высокую прочность на изгиб. На обоих концах штока расположены головки, которые обеспечивают соединение шатуна с поршнем и коленчатым валом.

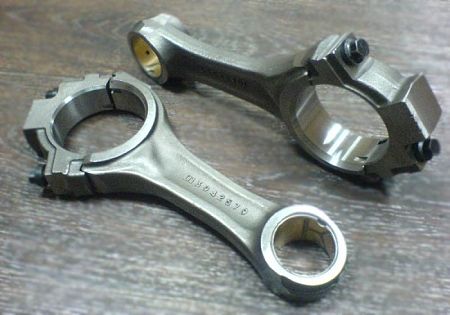

Головки шатуна представляют собой проушины, через которые проходят валы, обеспечивая подвижное соединение всех элементов. В месте соединения шатуна с поршнем используется поршневой палец (относящийся к ЦПГ), который проходит через бобышки поршня и головку шатуна. Поскольку поршневой палец можно извлечь, верхняя головка шатуна остается неразъемной.

В месте соединения шатуна с коленчатым валом в качестве вала выступают шатунные шейки. Нижняя головка шатуна имеет разъемную конструкцию, что позволяет надежно закреплять шатун на коленчатом валу (съемная часть называется крышкой).

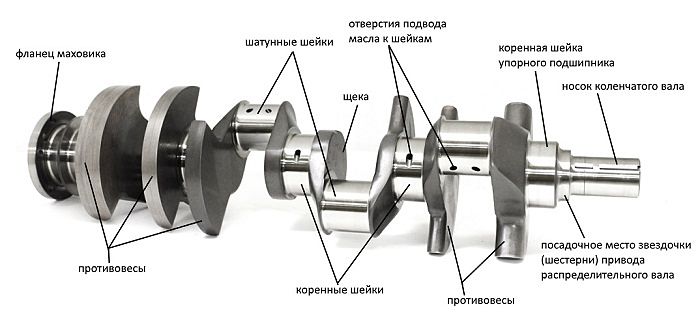

Коленчатый вал

Назначение коленчатого вала — это обеспечение второго этапа преобразования энергии. Коленвал превращает поступательное движение поршня в свое вращение. Этот элемент кривошипно-шатунного механизма имеет сложную геометрию.

Состоит коленвал из шеек – коротких цилиндрических валов, соединенных в единую конструкцию. В коленвале используется два типа шеек – коренные и шатунные. Первые расположены на одной оси, они являются опорными и предназначены для подвижного закрепления коленчатого вала в блоке цилиндров.

В блоке цилиндров коленчатый вал фиксируется специальными крышками. Для снижения трения в местах соединения коренных шеек с блоком цилиндров и шатунных с шатуном, используются подшипники трения.

Шатунные шейки расположены на определенном боковом удалении от коренных и к ним нижней головкой крепится шатун.

Коренные и шатунные шейки между собой соединяются щеками. В коленчатых валах дизелей к щекам дополнительно крепятся противовесы, предназначенные для снижения колебательных движений вала.

Шатунные шейки вместе с щеками образуют так называемый кривошип, имеющий П-образную форму, который и преобразует поступательного движения во вращение коленчатого вала. За счет удаленного расположения шатунных шеек при вращении вала они движутся по кругу, а коренные — вращаются относительно своей оси.

Количество шатунных шеек соответствует количеству цилиндров мотора, коренных же всегда на одну больше, что обеспечивает каждому кривошипу две опорных точки.

На одном из концов коленчатого вала имеется фланец для крепления маховика – массивного элемента в виде диска. Основное его назначение: накапливание кинетической энергии за счет которой осуществляется обратная работа механизма – преобразование вращения в движение поршня. На втором конце вала расположены посадочные места под шестерни привода других систем и механизмов, а также отверстие для фиксации шкива привода навесного оборудования мотора.

https://youtube.com/watch?v=l3fgpccONJ4

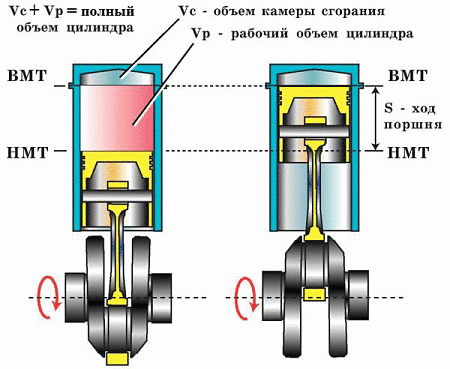

Принцип работы механизма

Принцип функционирования кривошипно-шатунного механизма можно объяснить на примере одноцилиндрового двигателя. Такой мотор состоит из следующих компонентов:

• коленчатый вал с двумя коренными шейками и одним кривошипом;
• шатун;
• набор деталей цилиндро-поршневой группы, включающий гильзу, поршень, поршневые кольца и палец.

Воспламенение топливной смеси происходит в момент, когда объем камеры сгорания минимален, что достигается при максимальном подъеме поршня в гильзе (верхняя мертвая точка – ВМТ). В этом положении кривошип также направлен вверх. При сгорании топлива выделяемая энергия толкает поршень вниз, и это движение передается через шатун на кривошип, который начинает вращаться по кругу, в то время как коренные шейки вращаются вокруг своей оси.

Когда кривошип поворачивается на 180 градусов, поршень достигает нижней мертвой точки (НМТ). После этого начинается обратный цикл работы механизма. Благодаря накопленной кинетической энергии маховик продолжает вращать коленчатый вал, что позволяет кривошипу вращаться и поднимать поршень вверх с помощью шатуна. Затем цикл повторяется.

Если упростить, то один полуоборот коленчатого вала осуществляется за счет энергии, выделяющейся при сгорании, а второй – благодаря кинетической энергии, накопленной маховиком. После этого процесс снова начинается.

Ещё несколько полезных материалов для вас:

• Что такое поршень двигателя: особенности, принцип работы и назначение
• Лучшие методы и средства для раскоксовки поршневых колец своими руками
• Что такое гидроудар двигателя, как он происходит и какие последствия вызывает

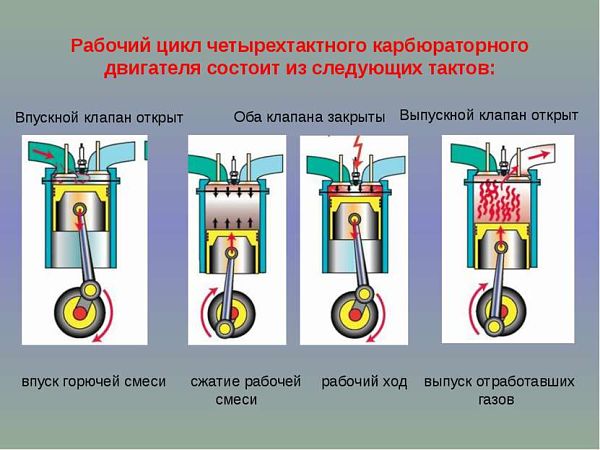

Особенности работы двигателя. Такты

Выше описана упрощенная схема работы КШМ. В действительности чтобы создать необходимые условия для нормального сгорания топливной смеси, требуется выполнение подготовительных этапов – заполнение камеры сгорания компонентами смеси, их сжатие и отвод продуктов горения. Эти этапы получили название «такты мотора» и всего их четыре – впуск, сжатие, рабочий ход, выпуск. Из них только рабочий ход выполняет полезную функцию (именно при нем энергия преобразуется в движение), а остальные такты – подготовительные. При этом выполнение каждого этапа сопровождается проворотом коленвала вокруг оси на 180 градусов.

Конструкторами разработано два типа двигателей – 2-х и 4-тактный. В первом варианте такты совмещены (рабочий ход с выпуском, а впуск – со сжатием), поэтому в таких моторах полный рабочий цикл выполняется за один полный оборот коленвала.

В 4-тактном двигателе каждый такт выполняется по отдельности, поэтому в таких моторах полный рабочий цикл выполняется за два оборота коленчатого вала, и только один полуоборот (на такте «рабочий ход») выполняется за счет выделенной при горении энергии, а остальные 1,5 оборота – благодаря энергии маховика.

Основные неисправности и обслуживание КШМ

Несмотря на то, что кривошипно-шатунный механизм (КШМ) функционирует в сложных условиях, он обладает высокой надежностью. При условии регулярного технического обслуживания этот механизм может служить долго.

При корректной эксплуатации двигателя необходимость в ремонте КШМ возникает лишь из-за естественного износа некоторых деталей, таких как поршневые кольца, шейки коленчатого вала и подшипники скольжения.

Поломки компонентов КШМ чаще всего происходят из-за несоблюдения правил эксплуатации двигателя (например, постоянная работа на высоких оборотах или чрезмерные нагрузки), игнорирования технического обслуживания и использования неподходящих горюче-смазочных материалов. К таким последствиям могут привести:

• залегание и разрушение поршневых колец;
• прогорание поршня;
• трещины в стенках цилиндров;
• изгиб шатуна;
• разрыв коленчатого вала;
• «наматывание» подшипников скольжения на шейки.

Эти поломки КШМ являются серьезными, и зачастую поврежденные детали не подлежат ремонту и требуют замены. В некоторых случаях неисправности КШМ могут привести к повреждению других элементов двигателя, что делает его восстановление невозможным.

Чтобы избежать выхода из строя мотора из-за проблем с кривошипно-шатунным механизмом, достаточно следовать нескольким простым правилам:

1. Избегать длительной работы двигателя на высоких оборотах и под значительной нагрузкой.
2. Своевременно заменять моторное масло и использовать рекомендованные производителем смазочные материалы.
3. Применять только качественное топливо.
4. Регулярно менять воздушные фильтры в соответствии с установленным графиком.

Важно помнить, что нормальная работа двигателя зависит не только от КШМ, но и от таких систем, как смазка, охлаждение, питание, зажигание и ГРМ, которые также требуют своевременного обслуживания.

Влияние материалов и технологий на эффективность КШМ

Кривошипно-шатунный механизм (КШМ) является одним из ключевых компонентов двигателей внутреннего сгорания, и его эффективность во многом зависит от используемых материалов и технологий производства. Правильный выбор материалов и современных технологий может значительно повысить надежность, долговечность и производительность КШМ.

Одним из основных материалов, используемых в производстве КШМ, является сталь. Стальные компоненты, такие как шатун и кривошип, обладают высокой прочностью и устойчивостью к износу, что делает их идеальными для работы в условиях высоких нагрузок и температур. Однако, для снижения веса и повышения общей эффективности двигателя, многие производители начали использовать легкие сплавы, такие как алюминий и магний. Эти материалы позволяют уменьшить массу движущихся частей, что, в свою очередь, снижает инерцию и улучшает отклик двигателя.

Современные технологии обработки материалов также играют важную роль в повышении эффективности КШМ. Например, применение методов термообработки позволяет улучшить механические свойства стали, увеличивая ее прочность и износостойкость. Кроме того, технологии, такие как порошковая металлургия, позволяют создавать детали с высокой точностью и минимальными допусками, что способствует снижению трения между движущимися частями и увеличивает общий КПД двигателя.

Керамические материалы также начинают находить применение в производстве КШМ. Они обладают высокой термостойкостью и низким коэффициентом трения, что делает их идеальными для использования в условиях высоких температур. Керамические подшипники и втулки могут значительно снизить потери на трение, что ведет к повышению общей эффективности работы двигателя.

Влияние технологий на эффективность КШМ также проявляется в использовании компьютерного моделирования и симуляции. С помощью современных программных решений инженеры могут заранее оценить поведение механизма под различными нагрузками, что позволяет оптимизировать конструкцию и выбрать наиболее подходящие материалы. Это не только сокращает время разработки, но и снижает затраты на производство.

Таким образом, выбор материалов и технологий производства КШМ имеет решающее значение для повышения эффективности двигателей внутреннего сгорания. Инновационные подходы в этой области позволяют создавать более легкие, прочные и надежные механизмы, что в конечном итоге приводит к улучшению производительности и снижению расхода топлива.

Вопрос-ответ

Что такое кривошипно-шатунный механизм и где он используется?

Кривошипно-шатунный механизм — это система, преобразующая вращательное движение в поступательное и наоборот. Он широко используется в поршневых двигателях внутреннего сгорания, а также в некоторых типах насосов и компрессоров.

Каковы основные компоненты кривошипно-шатунного механизма?

Основные компоненты включают кривошип, шатун и поршень. Кривошип соединен с коленчатым валом, шатун соединяет кривошип с поршнем, который перемещается в цилиндре двигателя.

Как кривошипно-шатунный механизм влияет на эффективность двигателя?

Эффективность двигателя зависит от конструкции и качества кривошипно-шатунного механизма. Правильная геометрия и материалы позволяют снизить трение и потери энергии, что в свою очередь увеличивает мощность и экономичность работы двигателя.

Советы

СОВЕТ №1

Изучите основные компоненты кривошипно-шатунного механизма, такие как кривошип, шатун и поршень. Понимание их функций и взаимосвязей поможет вам лучше осознать, как работает весь механизм в целом.

СОВЕТ №2

Обратите внимание на различные типы кривошипно-шатунных механизмов, используемых в автомобилях и других машинах. Сравнение их конструктивных особенностей и принципов работы поможет вам понять, как различные технологии влияют на производительность и эффективность двигателя.

СОВЕТ №3

Изучите влияние смазки и охлаждения на работу кривошипно-шатунного механизма. Правильное обслуживание этих систем критически важно для предотвращения износа и поломок, что в свою очередь продлевает срок службы двигателя.

СОВЕТ №4

Посмотрите обучающие видео или анимации, которые визуализируют работу кривошипно-шатунного механизма. Визуальное восприятие может значительно упростить понимание сложных процессов и улучшить ваше общее представление о механизме.
