Как обозначается заземление в электрике на схеме

Общий провод и заземление в схемах

Как правило, общий провод на схемах – это тот, относительно которого производят замеры всех напряжений схемы. В электронных схемах эту функцию далеко не всегда несет отрицательный полюс. Существует немало схем, в которых эта функция возложена на положительный провод, тогда, как для схем, имеющих питание двухполярного типа (то есть питание по системе +-Uпит) общим проводом является общая точка источников питания.

Иными словами, общим проводом схемы можно именовать тот проводник, на который сходится самое большое число выводов всей схемы. Сие понятие, как раз, и введено было с целью упрощения процесса начертания и чтения схем (ведь вместо прокладки проводников к нему, зачастую, просто вычерчивается знак, состоящий из вертикальной черты, идущей в середину горизонтальной) одновременно это позволяет экономить пространство на чертеже схемы.

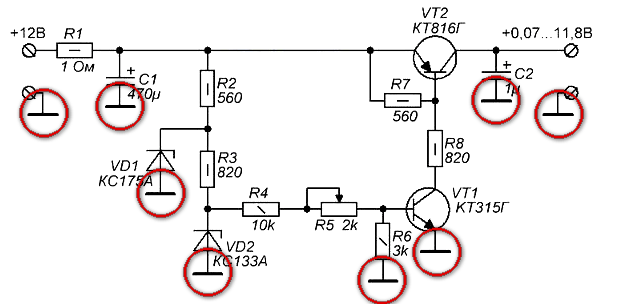

Применительно к электронным схемам небольших размеров, которые выполняются на платах с помощью печатного монтажа, общий провод (он же заземление) выполняется в виде подложки из меди. Кроме того, проводники этого назначения на печатных платах, как правило, имеют достаточно большую площадь (на много большую, чем у других проводников). Применительно к любой электрической (либо электронной) схеме, общий провод (он же масса) настолько удобная штука, что чтение любых схем, если в них нет этого элемента, значительно затруднено и неудобно.

Для схем, предназначенных для работы на высоких скоростях, уже давно стало аксиомой то, что каждый квадратный миллиметр платы, не имеющий радиоэлектронных компонентов, или проводников следует заливать полигоном, предназначенным для земляного провода. Если этого не сделать, то результат может быть весьма плачевным. Однако, бывают случаи, при которых достаточно тяжело (а иногда и не возможно) выполнять эти правила (например, когда монтаж довольно плотен). Чтобы преодолеть эту сложность, приходится снижать плотность монтажа, отводя тем самым больше пространства под «общий провод». Примером максимальной заливки полигоном заземления (массы) легко может служить любая плата печатного монтажа промышленного типа (например, «печатка» любого магнитофона, или телевизора). Если требуется найти общий провод на таких платах, то, ткнувшись в проводник с наибольшей площадью, попадем именно на общий провод.

С цифрой немного иначе, хотя тоже ничего сложного: тут достаточно вычислить точку, в которую сходятся обязательно присутствующие практически в каждой цифровой схеме конденсаторы (бесполярные), установленные параллельно питанию каждой цифровой микросхемы.

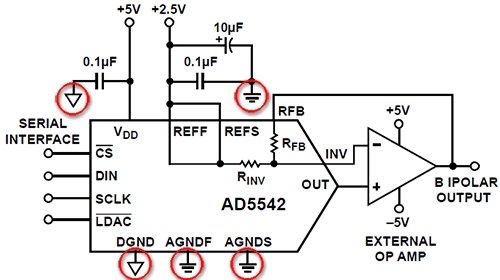

Обычно, в промавтоматике все системы имеют как аналоговую, так и цифровую часть. По этой причине могут возникать помехи, наведенные цифровой частью схемы. Чтобы максимально избавиться от помех, наведенных цифровой частью оборудования на всю остальную схему, общий провод аналоговой части максимально разъединяют с цифровой, делая так, чтобы «земля» от «цифры» соединялась с «землей» от «аналога» лишь в одной единственной точке, расположенной как можно ближе к общему проводу источника питания. И обозначают их, так же, по-разному: AGND – общий провод аналогового типа, тогда, как, DGND – соответственно цифровой.

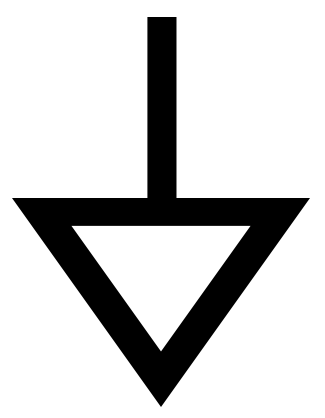

На зарубежных схемах, кроме того, имеется еще и разграничение между общим проводом аналогового и цифрового типов: аналоговый общий провод обозначается в виде вертикальной черточки, заканчивающейся закрашенным равносторонним треугольником, вершина которого направлена вниз, тогда, как в цифровом виде эта черточка оканчивается лишь контуром такого треугольника. В любом случае, если используется отдельный общий провод для цифры и аналога, то на схемах разработчики стараются подписывать какой тип общего провода используется: AGND или DGND.

Существует множество программ, предназначенных для вычерчивания схем на экране компьютера с возможностью последующей разводки их печатного рисунка. Среди них такие, как sPlan, Eagle, DipTrace и прочие.

Читайте также:

Сколько идет автовоз из владивостока до москвы

P.S. Если у вас есть чем дополнить статью, то пишите в комментариях.

noauthor Опубликована: 18.07.2015 Изменена: 19.09.2015 Вознаградить Я собрал 0 1

Буквенное обозначение фазы и нуля в электрике

Часто новички при взгляде на электросхемы чувствуют себя так, словно эти схемы написаны на китайском и долго не могут разобраться, что же такое $N$ и $L$ в электричестве и с какой стороны подойти к схеме.

Однако, не всё так сложно и у бывалых электриков не возникает вопросов, что же означает та или иная буква и как обозначается фаза и ноль в электрике. Давайте и мы с вами разбираться что к чему.

Как обозначается фаза в электричестве

Фазой в народе называют провод с электрическим током.

Если вы имеете дело с проводом, в котором только одна жила — фаза, то есть токопроводящая, то на схеме для обозначения фазы будет использоваться латинская буква $L$.

В случае же если вам приходится иметь дело со всеми тремя фазами (например, если вам по какой-то причине пришлось залезть в щиток в подъезде) — то все три фазы будут обозначаться буквами $L1$, $L2$, $L3$ соответственно.

Также для трёхфазной системы электроснабжения для обозначения всех трёх фазовых проводников возможно использование букв $A$, $B$, $C$, но по ГОСТ 2.709-89 для России более желательными обозначениями для фазовых проводов являются обозначения $L1$, $L2$, $L3$.

Трёхфазная цепь с тремя проводами называется трёхпроводной, тогда как трёхфазная цепь с четырьмя проводами, один из которых нулевой, а остальные — фазовые, называется четырёхпроводной.

Читайте также:

Как заменить радиатор охлаждения на шевроле нива

Как обозначается нуль в электричестве

Из уроков физики в школе кто-то, возможно, помнит, что ток может течь только по замкнутым контурам.

Нулевой провод — это как раз провод, необходимый для того чтобы сделать электрический контур замкнутым.

По этому проводу происходит возвращение остаточного тока.

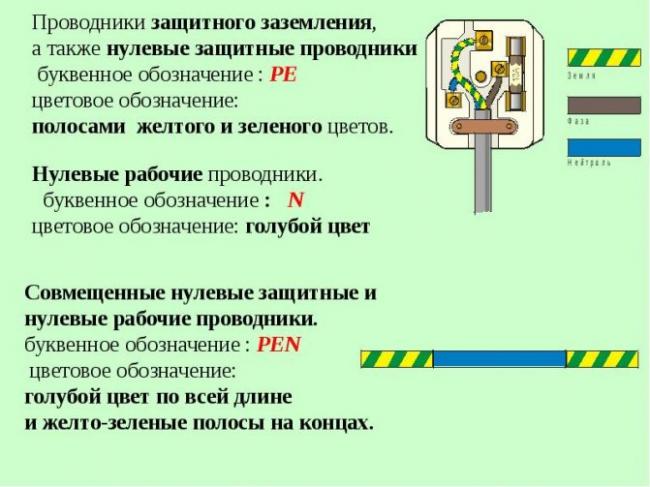

На схеме ноль обозначается буквой $N$, а если нулевой провод совмещён с защитным нулевым (т.е. с заземлением), то такой проводник будет обозначаться буквами $PEN$.

Обозначение нулевого провода буквой $N$ произошло от английского neutral, что переводится как “нейтральный”.

Теперь, наверное, вам стало понятнее, как обозначают фазу и ноль в электрике.

Ниже приведена упрощённая схема снабжения обычной жилой квартиры электрическим током с данными обозначениями:

Рисунок 1. Обозначение фазы и нуля на схеме

На рис. 1 представлена упрощённая схема проведения одного фазного провода в квартиру от трёхфазного источника тока вместе с нулевым проводом, для которого использовано обозначение $N$. Буква же $L$ используется для обозначения фазы как обычно принято в электрике.

Читайте также:

Какая разрешенная скорость на мкаде

На рис. 2 изображено осуществление заземления непосредственно у источника тока, а символами $R_H$ обозначено сопротивление некоторого потребителя тока.

Также на этом рисунке видно, что нулевой провод проведён в квартиру непосредственно от источника тока. При этом заземлён рабочий нулевой провод также у источника. Заземление на рисунке обозначено буквами $ЗМЛ$.

На рисунке 3 представлен другой вариант проведения фазного провода с осуществлением заземления в квартире. Этот вариант является неправильным.

Нулевой провод необходимо проводить непосредственно от источника тока, иначе электрический контур будет незамкнутым.

Рисунок 2. Пример обозначений фазы и нуля в электрических схемах: фаза, ноль и земля и используемые для них буквы

На данном рисунке представлено схематическое изображение подключения розетки.

Нулевой провод обозначен буквой $N$, фазовые напряжения — буквами $L1, L2, L3$, нулевой защитный провод, совмещённый с нейтральным рабочим и проведённый от трасформатора — буквами $PEN$, а заземление на розетке, проведённое от трансформатора – буквами $PE$.

Как видно из рисунка, чтобы измерить фазное напряжение на любом участке сети, необходимо подсоединить вольтметр к нулевому и фазовому проводу.

Заземление на рисунке представлено с помощью специального символа, о котором мы расскажем вам чуть ниже.

Читайте также:

Как правильно произвести экстренное торможение на скользкой дороге если автомобиль оборудован абс

Обозначение земли в электрике

Для проводников с напряжением до $1$ кВ заземление обычно обозначают буквами $PE$, эта аббревиатура взята из английского от слов Protective Earthing, что дословно можно перевести как “защитная земля”.

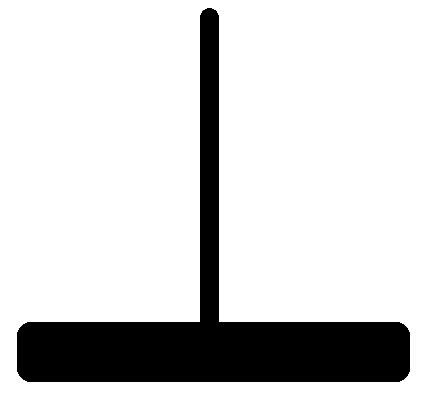

Для обозначения заземления далеко не всегда используются именно буквы, очень часто на схемах используются специальные символьные обозначения, например:

Рисунок 3. Обозначение земли на схемах

Иногда также можно встретить буквенное обозначение $GRD$, оно также произошло от английского и является сокращением слова ground (русс. “земля”), а на первом рисунке из этой статьи использовалось обозначение $ЗМЛ$.

Ну вот и всё, и мы надеемся, что наша статья помогла вам и у вас больше не возникнет вопросов, как обозначаются фаза и ноль на схеме.

Знания того, какие обозначения используются для фазы, ноля и земли на схеме помогут вам с лёгкостью починить розетку, а если вы достаточно хорошо понимаете разницу между обозначениями $N$ $L$ в электрике — то вас никогда не ударит током.

ГОСТ Р 50571.5.54-2013Электроустановки низковольтные. Часть 5-54. Выбор и монтаж электрооборудования. Заземляющие устройства, защитные проводники и защитные проводники уравнивания потенциалов

IEC 60364-5-54:2011 Low-voltage electrical installations.

Part 5-54: Selection and erection of electrical equipment. Earthing arrangements, protective conductors and protective bonding

Обозначение на электрических схемах

При разработке проектной документации вычерчивается большое количество электрических схем. Все детали обозначаются специальными символами, в том числе и системы заземления.

Нормативными документами определено несколько видов изображений, из которых четыре типа используются на схемах чаще всего:

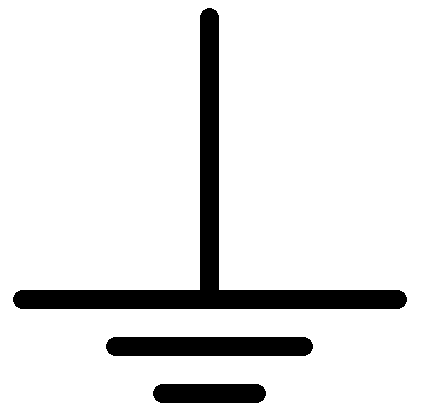

В первом рисунке содержится одна вертикальная и три горизонтальные черты. Данный знак является основным во многих электрических схемах, применяется с прошлых лет и до настоящего времени. Обозначает соединение контура с заземлительным проводником.
Второй символ заземления похож на предыдущий. Однако, в отличие от первого, он располагается в окружности и обладает укороченным рисунком. Наносится на отдельно установленное оборудование, исключенное из общей системы защиты других электроустановок. По сути, означает индивидуальное подключение к заземляющему контуру и соединение с землей.

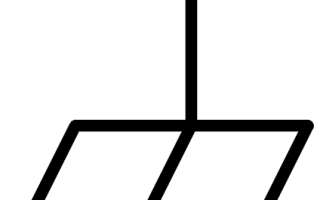

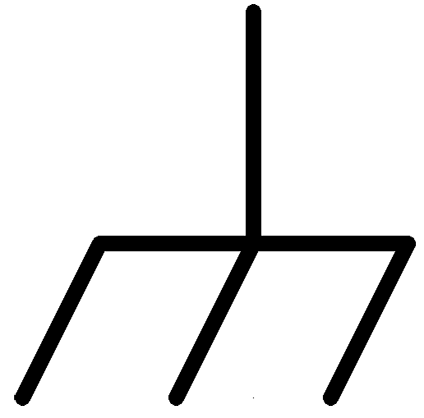

Знак № 3 немного похож на грабли и соответствует заземлению, выполненному через корпус устройства. Обеспечивает лишь частичную защиту от поражения током.
Четвертое обозначение заземления применяется редко и означает защитное соединение с токоведущими частями, которые не находятся под напряжением.

Плакаты и знаки электробезопасности

Провод заземления: сечение, маркировка и расцветка

Что такое заземление

Зануление и заземление электроустановок

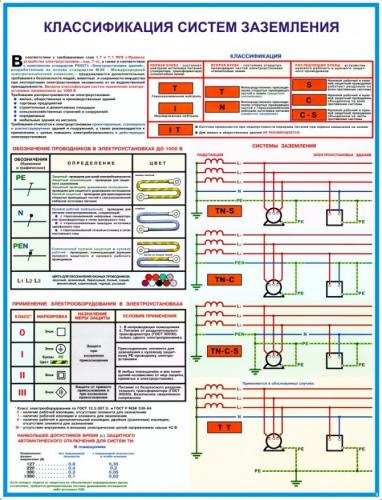

Системы заземления TN-C, TN-S, TNC-S, TT, IT

ГОСТ P 50571.5.54-2013

к — коэффициент, зависящий от материала защитного проводника, изоляции, прилегающих частей, начальной и конечной температуры (расчет к см. приложение А).

1 Следует учитывать токоограмичсние за счет импеданса цепи и ограничение ti аппаратом защиты.

2 Указания по ограничению температуры во взрывоопасных средах приведены в

3 Для кабелей с минеральной изоляцией [9], в случае, когда стойкость к току короткого замыкания металлической оболочки кабеля больше, чем у проводников цепи, не требуется рассчитывать сечение металлической оболочки, используемой в качестве защитного проводника.

543.1.3 Сечение любого защитного проводника, который не является жилой кабеля или не проложен в общей оболочке с проводниками цепи,

должно быть нс менее:

— 2,5 мм* Си или 16мм»А1, если есть механическая защита,

— 4 мм2 Си или 16мм2А1, если механическая защита отсутствует. Примечание— Это не исключает возможность использования стали в

качестве защитного проводника (см. 543.1.2).

Защитный проводник, не являющийся частью кабеля, считается механически защищенным, если он проложен в трубе, коробе или другим подобным способом.

543.1.4 Если защитный проводник является общим для двух или более цепей, то его сечение выбирают следующим образом:

— рассчитывают в соответствие с 543.1.1, исходя из максимально ожидаемого тока короткого замыкания и времени отключения цепи или;

— выбирают по таблице 54.2 по отношению к цепи с максимальным сечением проводников цепи.

543.2 Типы защитных проводников

543.2.1 Защитные проводники могут быть представлены одним из нижеследующих типов или их комбинацией:

— проводники (жилы) многожильного кабеля;

ГОСТ P 50571.5.54-2013

— изолированный или голый проводник, который проложен в общей оболочке с рабочими проводниками;

— стационарно проложенные голые или изолированные проводники;

— металлические оболочки кабелей, экраны кабелей, броня кабелей, проволочная оплетка, концентрические проводники, металлические трубы, объекты, удовлетворяющие положениям перечислениям а) и Ь) 543.2.2.

Примечание — См. 543.8 по их расположению.

543.2.2 Если в установке есть низковольтные устройства защиты и управления (см. МЭК 61439-1 и МЭК 61439-2) или шинопроводы (см. МЭК 60439-2), то их металлические оболочки или рамы могут быть использованы в качестве защитных проводников при одновременном выполнении нижеследующих условий:

a) электрическая непрерывность предусмотрена конструкцией или установкой дополнительных перемычек таким образом, что обеспечивается защита от механических, химических и электрохимических повреждений;

b) они удовлетворяют указаниям 543.1;

c) должна быть предусмотрена возможность подключения других защитных проводников в предусмотренных точках.

543.2.3 В качестве защитных проводников и защитных проводников уравнивания потенциалов не следует использовать следующие металлические части:

— трубы систем водоснабжения;

— трубопроводы с горючими газами и жидкостями.

П р и м е ча и и е 1 Катодную защиту см. 542.2.6;

— конструкции подверженные механическим нагрузкам в нормальных условиях;

— гибкие или мягкие проводники, за исключением специально предназначенных для этих целей;

— поддерживающие конструкции электропроводок, кабельные лотки и кабельные лестницы.

П р и м е ч а и и е 2 Примеры защитных проводников, включая защитные проводники уравнивания потенциалов, проводники защитного заземления и заземляющие проводники, относятся к случаю, когда их применяют для защиты от поражения электрическим током.

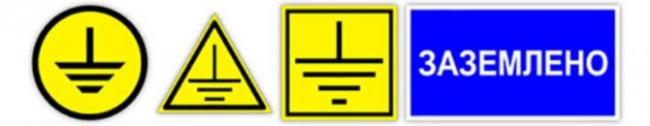

Указательные плакаты

Типичным представителем этой группы является знак «ЗАЗЕМЛЕНО». Он указывает на заземление определенного участка электроустановки и запрещение подачи на него электрического тока.

Местом его расположения обычно служит привод коммутационной аппаратуры. Если одновременно используют запрещающий и указательный плакаты, то последний должен вывешиваться сверху. Размеры по ГОСТу 100х200 или 50х100 мм, с соответствующей шириной каймы белого цвета 13 и 5 мм. Для надписи используются белые буквы, расположенные на синем фоне.

Электробезопасность 2 группа

5 группа по электробезопасности

Электробезопасность 4 группа

Группы допуска по электробезопасности

Электробезопасность 3 группа

ГОСТ Р 50571.5.54-2013

Примечание — Если систему молниезащнты соединяют с заземлителем, то площадь поперечного сечения заземляющего проводника должна быть по крайней мере 16 мм’ для меди (Си) или 50 мм’ для железа (Fe) (см. серию МЭК 62305).

542.3.2 Соединение заземляющего проводника с заземлителем должно быть надежным и с соответствующими электрическими характеристиками. Соединение может быть выполнено с помощью сварки, опрессовки, соединительного зажима или другим механическим соединителем. Механическое соединение должно монтировать в соответствие с инструкцией изготовителя. Установка соединительного зажима не должна приводить к повреждению электрода или заземляющего проводника.

Паяные соединения или паяные детали, которые зависят исключительно от припоя, не следует применять самостоятельно, поскольку они не обеспечивают требуемую механическую прочность.

Примечание — Если применяют вертикальные электроды, должна быть обеспечена возможность контроля соединения и замены вертикального стержня.

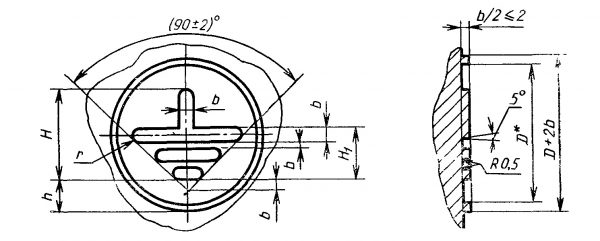

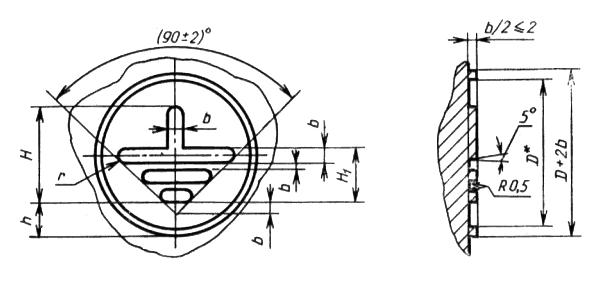

Размеры знака заземления по ГОСТ 21130-75

В указанном ГОСТе прописаны не только размеры, но и методы нанесения знака на оборудовании завода-изготовителя щитков и другого электрооборудования. Регламентируются 4 типа исполнения обозначения:

Метод штамповки.
Литье в стальном корпусе.
Ударный метод.
Прессовальный способ в пластмассовых корпусах.

В пункте 3.1 вышеуказанного ГОСТа прописана возможность выполнения знаков с помощью аппликации, нанесением краской, фотохимическим способом. Единственное жесткое требование — их размер:

При литье или прессовании на корпусе

H	H1	D*	b	h	r
5	3,6	10	0,7	2,5	0,35
8	6,0	16	1,2	4,0	0,6
10	7,0	20	1,4	5,0	0,7
14	9,0	25	1,8	5,5	0,9
22	15,0	40	3,0	9,0	1,5
28	17,5	45	3,5	8,5	1,75
30	20,0	50	4,0	10,0	2,0
50	35,0	90	7,0	20,0	3,5

При изготовлении с помощью ударного способа

D	H	H1	b	h	r
14	8	6,0	1,2	2,5	0,6
18	10	7,0	1,4	5,0	0,7
25	14	9,0	1,8	5,5	0,9

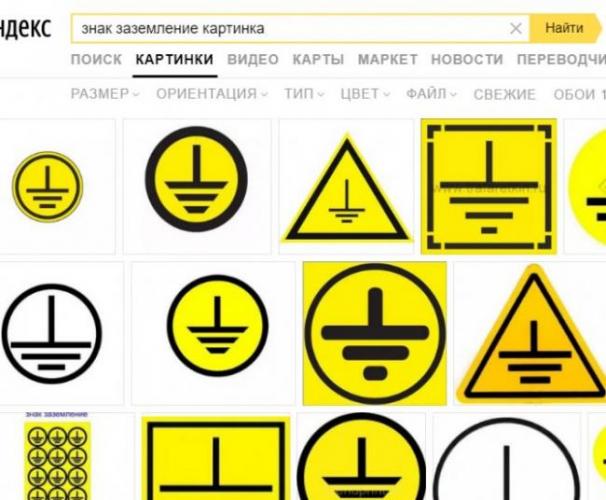

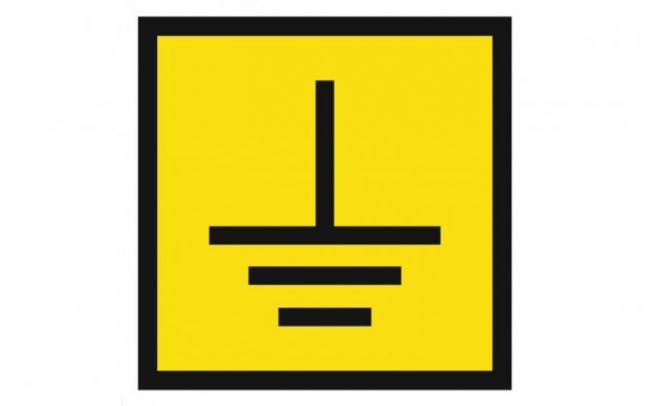

Как выглядит знак заземления

Знак заземления (ЗЗ) выглядит в виде чёрного символа на ярко-жёлтом фоне. Значки с эмблемой должны находиться рядом с креплением заземляющей шины. Согласно ГОСТу ЗЗ, они должны иметь определённый вид исполнения. Способы нанесения и установки ЗЗ могут быть совершенно различными.

Металлическая пластина

Завод-изготовитель сам устанавливает на свои изделия логотип в виде выпуклого или вдавленного изображения на металлической пластине. Бляху либо прикручивают винтами, либо приваривают с помощью точечной сварки.

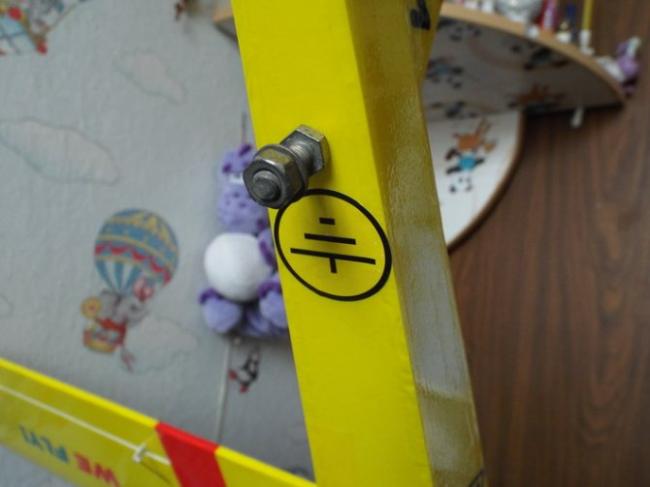

Клейкие символы

ГОСТом не воспрещается использовать наклейки (стикеры). Как правило, эти эмблемы имеют клейкую основу. С тыльной стороны знака снимают защитную плёнку и прижимают его к чистой поверхности корпуса в нужном месте. Стикер обязательно нужно прогладить ветошью или чистой тряпочкой с тем, чтобы под знаком не оставалось пузырьков воздуха. Если этого не сделать, наклейка со временем может оторваться.

Стикер возле клемм шины

Клейкие знаки изготавливают с применением высококачественных материалов. Это позволяет их использовать в условиях значительной вибрации и повышенного уровня влажности.

Отлитые изображения

Производитель при изготовлении опоки для отливки корпусов электротехнических устройств вставляет в форму отливки шаблон с логотипом заземления. ЗЗ получают в виде рельефного оттиска на теле кожуха оборудования.

В этом случае знак окрашивают вручную чёрной и жёлтой эмалью. Окрашенную поверхность периодически обновляют. ГОСТом 21130-75 предписывается чёткое исполнение ЗЗ с указанием подробных размеров элементов рисунка. Это относится не только к металлическим, но и к пластмассовым корпусам, изготовленным методом литья.

Размеры ЗЗ

Штамп

Нанесение изображения методом штамповки применяется довольно давно. Чаще всего способ применяют при изготовлении корпусов из цветного металла. Размеры деталировки символа заземления, выполненного штампованием, несколько отличаются от литья. Они указаны в таблице того же ГОСТа 21130-75: это диаметр круга, длина и толщина линий, углы фигуры и прочее.

Важно! В обоих случаях окантовка круга и сам логотип чаще всего окрашивают радикально чёрной краской, тогда как само поле знака имеет ярко-жёлтый или оранжевый цвет

ГОСТ P 50571.5.54-2013

В приложении D приведены методы оценки сопротивления заземляющих электродов.

542.2.3 В качестве заземлителей могут быть применены: замоноличенные в бетон фундаментные заземляющие

Примечание — Для получения дополнительной информации см. приложение С;

— заглубленные в грунт фундаментные заземляющие электроды;

— металлические электроды, заглубленные непосредственно в

грунт вертикально или горизонтально (например, стержни,

проволока, ленты, трубы или полосы);

— металлические оболочки или другие металлические покровы кабелей в соответствии с местными условиями или требованиями;

* другие, проложенные в земле, металлические изделия в соответствии с местными условиями или требованиями.

— металлическая арматура железобетона (за исключением напряженного железобетона) расположенного в земле.

542.2.4 При выборе типа и глубины установки заземляющих электродов должны быть учтены возможности механического повреждения и минимизации воздействия высыхания или промерзания грунта.

542.2.5 При применении в заземляющих устройствах разных материалов должна быть предусмотрена возможность возникновении электрической коррозии. Для внешних проводников (например, заземляющих) соединенных с замоноличенными в бетон фундаментными заземляющими электродами, соединение, выполненное из стали горячего цинкования не должно быть в грунте.

542.2.6 Металлические трубопроводы с горючими жидкостями и газами не должны использовать в качестве заземлителей и их, проложенная в земле часть не должна учитываться при расчете параметров заземлителей.

ГОСТ P 50571.5.54-2013

Примечание — Это не исключает необходимости их включения в систему уравнивания потенциалов, как труб в соответствии с указаниями МЭК 60364-4-41 (пункт 541.3.9).

В системе защитного заземления ТТ, где применяют катодную защиту и сторонние проводящие части электрооборудования непосредственно соединяют с металлическими трубами для огнеопасных жидкостей или газов, последние могут быть применены, как единственный зазе.млитель для данного оборудования.

542.2.7 Заземляющие электроды не должны быть непосредственно погружены в воду потока, реки, водоема, озера и т.п. (см. также 542.1.6).

542.2.8 Если зазе.млитель состоит из частей, которые должны быть соединены вместе, соединение должно быть выполнено экзотермической сваркой, опрессовкой, зажимами или другим разрешенным механическим соединителем.

Примечание — Соединения, выполненные проводом покрытым железом, не допускаются для применения в целях защиты.

542.3 Заземляющие проводники

542.3.1 Заземляющие проводники должны удовлетворять требованиям

543.1.1 или 543.1.2. Площадь их поперечного сечения должна быть не менее 6 мм2 для меди или 50 мм2 для стали. Если голый заземляющий проводник прокладывают в грунте, его размеры и характеристики должны соответствовать указанным в таблице 54.1.

Когда подтверждена невозможность стекания тока короткого замыкания на заземляющий электрод (например, в системе защитного заземления TN или IT), заземляющие проводники могут быть выбраны в соответствие с указаниями 544.1.

Алюминиевые проводники не должны использовать в качестве заземляющих проводников.

Черт 2

Пример условного обозначения контактной шайбы для шпильки диаметром 5 мм:

Шайба контактная 5 ГОСТ 21130-75

(Измененная редакция, Изм. № 2, 4, 5).

1.2.2. Материал контактной шайбы — латунь марки Л63 по ГОСТ 15527-70.

1.2.3. Покрытие контактной шайбы — 09 или М9 по ГОСТ 9.306—85.

(Измененная редакция, Изм. № 4).

1.3. Конструкция и размеры зажимов типа ЗБ должны соответствовать указанным на черт. 3 и в табл. 3.

шайба по ГОСТ 11370-78. 4 — гайка по ГОСТ 5915-70 или ГОСТ 5927-70

Зажим ЗБ-С-ЮХЗО—1 ГОСТ 21130-75 То же, из латуни, исполнения 2:

Зажим ЗБ-Л-10X30—2 ГОСТ 21130-75 (Измененная редакция, Изм. № 3, 4).

1.4. Конструкция и размеры зажимов типа ЗВ должны соответствовать указанным на черт. 4 и в табл. 4.

* Размеры для справок.

d	L	Lx	d	L	Lx
M4	12	8	M6	16	13
M5	16	11	M8	20	15
M6	12	13	25

Пример условного обозначения зажима с винтом нз стали, диаметром М5, длиной 16 мм:

Зажим ЗВ-С-5Х16 ГОСТ 21130-75

То же, из латуни:

Зажим ЗВ Л-5Х16 ГОСТ 21130-75

1.5. Конструкция и размеры зажимов типа ЗВП должны соответствовать указанным на черт. 5 и в табл. 5.

/—винт по ГОСТ 17473-80; 2— гайка по ГОСТ 5915-70 или ГОСТ 5927-70; 5-шайба

пружинная по ГОСТ 6402-70; 4 — шайба по’ ГОСТ 11371-78; 5 — подпорка; 6 — гайка-барашек по ГОСТ 3032-76

ГОСТ 21130-75 С. 7

1.5.1. Пайка винта к подпорке должна осуществляться проволокой из латуни марки ЛбЗ по ГОСТ 1066-90.

Допускается замена пайки контактной сваркой.

(Измененная редакция, Изм. № 3).

1.5.2. Покрытие подпорки с винтом — 09 или М9 по ГОСТ 9.306—85. При выполнении пайки места с нарушенным покрытием следует предохранять эмалью.

1.5.3. Конструкция и размеры подпорки для зажима типа ЗВП должны соответствовать указанным на черт, бив табл. 6.

8.1. Общие требования

Примечание. Для трубопроводов, транспортирующих углеводороды с давлением среды свыше 1,2МПа (категория 1а) рекомендуется применять требования к электрохимической защите, соответствующие требованиям ГОСТ 25812.

8.1.3 Средства электрохимической защиты, предусмотренные проектом, вводят в действие в зонах опасного влияния блуждающих токов не позднее одного месяца, а в остальных случаях — не позднее трех месяцев после укладки сооружения в грунт. Если предусматриваются более поздние сроки окончания строительства и ввода в эксплуатацию средств электрохимической защиты, то необходимо предусмотреть временную электрохимическую защиту с указанными в настоящем пункте сроками ввода в эксплуатацию.

8.1.4 Сооружения, температура металла которых весь период эксплуатации ниже чем 268К (минус 5°С), не подлежат электрохимической защите, при отсутствии опасного влияния блуждающих и индуцированных токов, вызванных сторонними источниками. Сбор исходных данных о коррозионной ситуации на проектируемом участке сооружения для принятия решения об отказе от применения электрохимической защиты сооружения должен осуществляться в период максимального растепления грунта и его естественного увлажнения.

8.1.5 Допускается не предусматривать электрохимическую защиту стальных вставок, стальных футляров (кожухов) в составе линейной части неметаллических трубопроводов, участков соединений неметаллических газопроводов со стальными вводами в дома (при наличии на вводе электроизолирующих вставок) с защитным покрытием усиленного типа, длиной не более 10м. При этом засыпку траншеи в той ее части, где проложена стальная вставка, по всей глубине заменяют на песчаную.

8.1.6 Для контроля эффективности электрохимической защиты сооружения измеряют потенциалы на защищаемом сооружении в контрольно-измерительных пунктах, на вводах в здания и других элементах сооружения, доступных для проведения измерения.

8.1.7 Места размещения контрольно-измерительных пунктов магистральных трубопроводов определены в ГОСТ 25812. Для остальных сооружений контрольно-измерительные пункты устанавливают с интервалом не более 200м в пределах поселения и не более 500м — вне пределов поселения, в том числе:

— в пунктах подключения дренажного кабеля к сооружению;

— на границах зоны защиты установки катодной защиты и границах зон защиты смежных установок катодной защиты;

— в местах максимального сближения сооружения с анодным заземлителем;

— в местах пересечения с автомобильными дорогами и железнодорожными путями с контролем параметров электрохимической защиты по обе стороны от пересечения;

— в местах подземного расположения электроизолирующих вставок.

Примечание. Для трубопроводов, транспортирующих углеводороды с давлением среды свыше 1,2 МПа (категория 1а) рекомендуется места размещения контрольно-измерительных пунктов определять в соответствии с требованиями ГОСТ 25812.

8.1.8 Измерение поляризационных потенциалов (потенциалов без омической составляющей) проводят следующими методами (см. приложение X):

— метод отключения тока поляризации датчика потенциала (вспомогательного электрода), имитирующего дефект в защитном покрытии;

— метод отключения тока защиты подземного сооружения;

— метод непосредственного измерения потенциала вспомогательного электрода через электролитический ключ, максимально приближенный к вспомогательному электроду.

Примечание. При использовании для измерения любых датчиков потенциала (вспомогательных электродов), рекомендуется определить соотношение размеров датчика (вспомогательного электрода) и среднего значения размеров дефектов защитного покрытия на контролируемом участке сооружения для учета при оценке результатов измерений согласно основным закономерностям теории электрического поля в грунте.

8.1.9 Катодную поляризацию сооружений осуществляют таким образом, чтобы защитные потенциалы металла относительно насыщенного медно-сульфатного электрода сравнения находились между минимальным и максимальным (по абсолютному значению) значениями в соответствии с таблицей 4. Допускается применение других неполяризующихся электродов сравнения с приведением результатов измерения к насыщенному медно-сульфатному электроду сравнения.

Таблица 4. Защитные потенциалы металла сооружения относительно насыщенного медно-сульфатного электрода сравнения

Сооружения и условия их эксплуатации	Минимальный защитный потенциал(1) относительно насыщенного медно-сульфатного электрода сравнения(2), В	Максимальный защитный потенциал(1) относительно насыщенного медно-сульфатного электрода сравнения(2), В
Поляризационный потенциал (без омической составляющей)	Суммарный (с омической составляющей)	Поляризационный потенциал (без омической составляющей)	Суммарный (с омической составляющей)
Действующие стальные сооружения до их реконструкции(3);
С температурой поверхности (транспортируемого продукта) не выше 40°С
-0,85	-0,9	-1,15	-2,5
С температурой поверхности (транспортируемого продукта) свыше 40°С; сооружения при опасности биокоррозии	-0,95	-1,05	-1,15	-3,5
Вновь построенные и реконструированные сооружения:
С температурой поверхности (транспортируемого продукта) не выше 40°С	-0,85	— 0,95	-1,2	-3,5
С температурой поверхности (транспортируемого продукта) свыше 40°С, не имеющие теплоизоляции	-0,95	-1,05	— 1,1	-3,5

(1) Здесь и далее под минимальным и максимальным значениями потенциала подразумевают его значения по абсолютной величине.

(2) Электроды сравнения обеспечивают стабильность потенциала по отношению к образцовому электроду сравнения по ГОСТ 17792 в пределах ±15мВ.

(3) Показатели относятся к сооружениям, для которых проектными решениями не был предусмотрен контроль поляризационного потенциала. Допускается оценивать защищенность только по величине потенциала с омической составляющей, который для действующих стальных сооружений с температурой поверхности (транспортируемого продукта) не выше 40°С, с покрытием на основе битумной мастики не отрицательнее минус 2,5В относительно насыщенного медно-сульфатного электрода сравнения.

8.1.10 Катодную поляризацию трубопроводов с теплоизоляцией, в том числе тепловых сетей и горячего водоснабжения бесканальной прокладки, а также канальной прокладки при расположении анодного заземления за пределами канала, проводят таким образом, чтобы потенциал с омической составляющей (суммарный потенциал) трубопровода был в пределах от минус 1,1 до минус 2,5В по медно-сульфатному электроду сравнения. При отсутствии защитного изоляционного покрытия на наружной поверхности трубопровода, его потенциал с омической составляющей трубопровода должен находиться в пределах от минус 1,1 до минус 3,5В по медно-сульфатному электроду сравнения.

8.1.11 Катодную поляризацию трубопроводов тепловых сетей и горячего водоснабжения канальной прокладки применяют при расположении анодных заземлений в канале или вне канала. При расположении анодных заземлений в канале потенциал трубопровода, измеренный относительно установленного у поверхности трубы вспомогательного стального электрода, поддерживают на 0,3-0,8В отрицательнее потенциала трубы относительно этого электрода, измеренного при отсутствии катодной поляризации трубы. Измерение потенциала трубопровода при расположении анодного заземления в канале приведено в приложении Ш.

8.1.12 Катодную поляризацию подземных металлических сооружений осуществляют так, чтобы она не оказывала опасного влияния на смежные подземные металлические сооружения. Если при осуществлении катодной поляризации возникнет опасное влияние на смежные подземные металлические сооружения, то необходимо принять меры по его устранению или выполнить совместную защиту этих сооружений.

Примечание. Опасным влиянием катодной поляризации защищаемого сооружения на соседние металлические сооружения в соответствии с 5.11 считают:

— уменьшение по абсолютной величине минимального или увеличение по абсолютной величине максимального защитного потенциала на соседних металлических сооружениях, имеющих электрохимическую защиту;

— появление опасности коррозии на соседних подземных металлических сооружениях, ранее не требовавших защиты от нее.

8.1.13 Для повышения эффективности электрохимической защиты и ограничения опасного влияния на соседние металлические сооружения, а также электрического секционирования трубопроводов, проходящих в зонах воздействия блуждающих токов, необходимо предусматривать электроизолирующие вставки (фланцы, муфты и т.п.) в соответствии с нормативной документацией. Места их установки определяются проектом.

8.1.14 Контроль работы установок электрохимической защиты в эксплуатационных условиях заключается в периодическом осмотре, оценке технического состояния и проверке эффективности их работы. При значительных изменениях, связанных с развитием сети подземных металлических сооружений и источников блуждающих и индуцированных токов, проводят дополнительный контроль.

8.1.15 Контроль непрерывности работы (перерывов в работе) установок катодной защиты должен быть обеспечен с учетом времени на производство плановых регламентных и ремонтных работ в процессе эксплуатации. Перерывы в работе установок катодной защиты допускаются только для проведения плановых работ. Работу по внеплановому ремонту вышедших из строя установок электрохимической защиты классифицируют как аварийную.

8.1.16 Если в зоне действия вышедшей из строя установки электрохимической защиты защитный потенциал трубопровода обеспечивается соседними (смежными) установками защиты (перекрывание зон защиты), то срок устранения неисправности определяется техническим руководителем эксплуатационной организации.

8.1.17 Стальные трубопроводы, реконструируемые методом санирования (облицовки внутренней поверхности трубы) с помощью полимерных материалов, как правило, подлежат защите в соответствии с 8.1.9. Стальные трубопроводы, реконструируемые методом протяжки неметаллических труб, подлежат защите на тех участках, где стальная труба необходима как защитный футляр (под автомобильными, железными дорогами и др.) с учетом 8.1.5.

8.1.18 Стальные футляры (кожухи) трубопроводов под автомобильными дорогами, железнодорожными и трамвайными путями при бестраншейной прокладке (прокол, продавливание и другие технологии, разрешенные к применению), как правило, защищают защитными покрытиями и средствами электрохимической защиты в соответствии с 6.6 и 8.1.9.

8.1.19 В качестве футляров (кожухов) рекомендуется использовать трубы с внутренним защитным покрытием.

8.1.20 Если обеспечение защитных потенциалов по 8.1.9 на действующих трубопроводах, транспортирующих среды температурой не выше 40°С и длительное время находившихся в эксплуатации в коррозионно-опасных условиях, экономически нецелесообразно, по согласованию с проектной и обследующей организациями допускается применять в качестве минимального поляризационного защитного потенциала трубопровода его значение на 100мВ отрицательнее стационарного потенциала. Стационарный потенциал трубопровода определяют по датчику потенциала (вспомогательному электроду) (см. приложение Щ).

Примечание. Минимальный защитный поляризационный потенциал — более отрицательный, чем минус 0,65В.

Общие сведения о знаках электробезопасности

Плакаты и знаки электробезопасности изготавливаются по установленным стандартам. Они предназначены для использования в различных условиях и разделяются на несколько категорий:

Запрещающие. Данные плакаты запрещают любые действия с коммутационной аппаратурой, включение которой по ошибке может вызвать попадание напряжения на рабочее место. Также они запрещают передвигаться без защитных средств в электроустановках с напряжением 330 кВ и более при напряженности электрического поля свыше 5 кВ/м.
Предупреждающие. Знаки электробезопасности этой категории предупреждают о возможной опасности в случае приближения к токоведущим частям в электроустановках, которые находятся под напряжением.
Предписывающие. Разрешают выполнение каких-либо действий, обусловленных конкретными требованиями электробезопасности.
Указывающие. Обозначают места расположения тех или иных объектов и устройств.

В соответствии с характером и особенностями применения все графические изображения из области электробезопасности бывают постоянного или переносного типа.

На металлических или бетонных поверхностях плакаты и знаки безопасности закрепляются с большим трудом по техническим причинам. Поэтому их рекомендуется наносить через трафарет соответствующими красками или наклеивать плакаты на основе самоклеющейся пленки. Применяемые лакокрасочные материалы должны обеспечивать цветовое покрытие, устойчивое к производственным и климатическим условиям, для которых они предназначены.

Для того чтобы лучше понять назначение каждой категории плакатов и знаков, их нужно рассмотреть более подробно. Их правильное и своевременное использование поможет уберечь персонал от несчастных случае, позволит сохранить жизнь и здоровье людей.

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. Х° 184-ФЗ «О техническом регулировании»

1 ПОДГОТОВЛЕН Московским институтом энергобезопасности и энергосбережения на основе аутентичного перевода на русский язык международного стандарта, указанного в пункте 4

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 337 «Электрические установки зданий»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 6 сентября 2013 г. № 976-ст

4 Настоящий стандарт идентичен международному стандарту МЭК 60364-5-54:2011 «Электроустановки зданий. Часть 5-54. Выбор и установка электрооборудования. Заземляющие устройства и защитные проводники» (IEC 60364-5-54:2011 Low-voltage electrical installations. Part 5-54: Selection and erection of electrical equipment. Earthing arrangements and protective conductors).

Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения его в соответствие с вновь принятым наименованием серии стандартов МЭК 60364.

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении ДА..

5 Взамен ГОСТ Р 50571.5.54-2011 (МЭК 60364-5-54:2002)

Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном ( по состоянию на I января текущего года) информационном указателе «Национальные стандарты», а текст изменений и поправок в ежемесячном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя «Национальные стандарты».

Соответствующая информация. уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте национального органа Российской Федерации по стандартизации в сети Интернет (gost.ru)

О Стандартинформ, 2013 Настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения Федерального агентства по техническому регулированию и метрологии

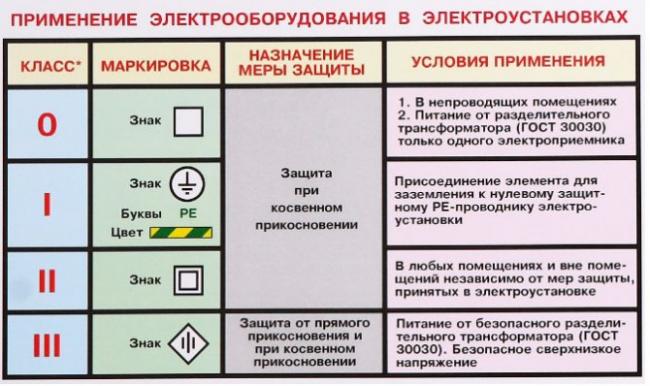

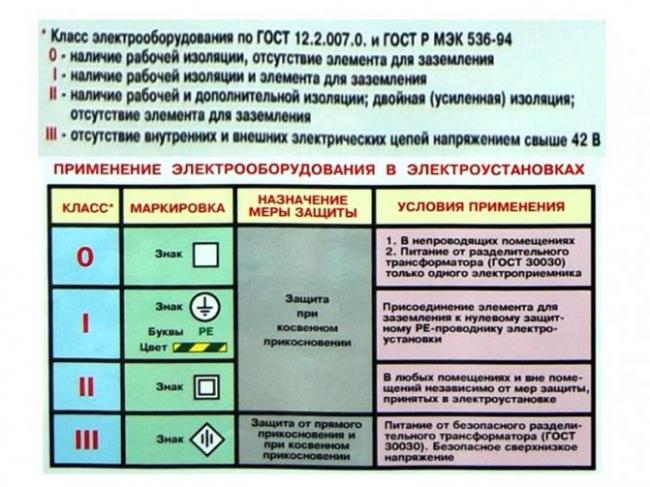

Варианты нанесения маркировки на электрооборудование

Чаще всего символьное или буквенное обозначение наносится на щитки или ПЭУ непосредственно на заводе-изготовителе. Место обозначения имеет выпуклую или вдавленную рельефную поверхность. На новых технологических линиях у щитков значок «заземлено» отливается прямо при изготовлении металлического или пластмассового корпуса.

Вне зависимости от того, есть рельефная маркировка или нет, символ заземления дополнительно окрашивается для визуального выделения на поверхности корпуса.

Для старых электроприборов на производстве обычно просто используют наклейку знака заземления, которая клеится на специальный клейкий состав или при помощи липкой ленты. В результате удается быстро пометить все щитки и значительно сэкономить денежные расходы. Стоит отметить, что применение символа заземления в виде наклейки не противоречит действующему ГОСТу.

Какие места обозначаются знаком заземления

Как известно основным назначением заземления является обеспечение электробезопасности. А основным назначением знака заземления указать на конкретное место, где оборудование соединено с заземляющим контуром.

Где же принято наносить символы указывающие связь оборудования с «землей»? Прежде всего, это места соединения защитных проводников с главными заземляющими шинами, возле клемм или шпилек подключения защитного проводника.

Друзья давайте разберемся, где устанавливаются знаки заземления в электроустановках, согласно правил и ГОСТ.

Первый нормативный документ, в котором сказано про нанесение знака заземления ГОСТ Р 51778-2001 «Щитки распределительные для производственных и общественных зданий» В пункте 6.4.6 данного документа сказано что знак заземления должен наноситься возле заземляющего зажима, а также возле зажима куда подключается нулевой защитный проводник — PE.

Следующий нормативный документ — ГОСТ 12.2.007.0-75 ИЗДЕЛИЯ ЭЛЕКТРОТЕХНИЧЕСКИЕ. Общие требования безопасности. В пункте 3.3.5 сказано, что возле места присоединения заземляющего проводника должен наноситься любым способом нестираемый (подразумевается во время эксплуатации) знак заземления. Кстати в этом же пункте сказано, что место для подключения заземляющего проводника должно быть зачищено от коррозии, а подключаемая площадка (гильза) не иметь поверхностной окраски.

Насчет зачистки от коррозии считаю очень важным замечанием. Я сам лично долго искал, где прописано данное действие.

Идем дальше — ПБ 08-624-03 «Правила безопасности в нефтяной и газовой промышленности». В пункте 1.5.14 сказано что символ «заземления» должен быть изображен в том месте, где металлические части оборудования соединяются с защитным проводником PE.

Ну и конечно не забываем про наше родное ПУЭ. В пунктах 1.7.118 и 1.7.119 которого также оговорено про нанесение опознавательных знаков заземления.

Особенности изображения

Основным документом, регламентирующим обозначение заземления, является ГОСТ 21130-75. В нем оговариваются места нанесения и особенности изображения в зависимости от типа оборудования, а также его размеры.

Согласно требованиям ГОСТ данное изображение наносится на корпус электрооборудования рядом с местом присоединения заземляющего кабеля к прибору. Дополнительно изображение должно быть нанесено рядом с клеммой для присоединения нулевого защитного провода (РЕ). Также символ заземления должен быть изображен внутри электрического щита, к которому подключаются электроустановки или электропроводка.

Обозначение заземления на оборудовании может быть нанесено при помощи краски, выполнено в виде наклейки, выгравировано на корпусе или изготовлено любым другим способом, обеспечивающим его сохранение в процессе эксплуатации изделия. То есть изображение должно быть нестираемым и расположенным так, чтобы избежать его повреждения или замазывания.

Кроме обозначения контактов на электроустановках рекомендуется обозначать и места расположения заземляющих контуров.

Дополнительно рядом с ним могут быть изображены буквенные обозначения, обозначающие тип заземления.

Место расположения на оборудовании

В зависимости от типа электрического оборудования ГОСТом нормируется вариант маркировки и то место на корпусе, где должно находиться обозначение соединения с «землей»:

Значок заземления возле зажима/клипсы на щитке. Согласно пункту 6.4.6 ГОСТа Р 51778 от 2001 года, обозначение должно быть расположено у зажима. Дополнительно знаком помечается место подключения нулевого защитного проводника PE.
Знак «заземлено» рядом с соединением металлических частей корпуса и проводника PE. Вариант обусловлен требованиями правил безопасности 08-624-03. На корпусе может быть приклеена наклейка или выгравирован соответствующий символ прямо в металле.

ГОСТ P 50571.5.54-2013

Минимальные размеры заземляющих электродов из наиболее распространенных материалов с точки зрения коррозионной и механической стойкости, проложенных в земле и замоноличенных в бетон приведены в таблице 54.1.

Примечание 2 Минимальная толщина защитного покрытия должна быть больше для вертикальных заземляющих электродов, чем для горизонтальных заземляющих электродов, из-за большего механического воздействия при их заглублении.

Если требуется выполнение систем молниезащиты, то применяют МЭК 62305-3(подраздел 5.4).

Таблица 54.1 — Минимальные размеры проложенных в земле заземляющих электродов из наиболее распространенных материалов с точки зрения коррозионной и механической стойкости

Способы обозначения

Существует несколько вариантов того, как обозначается заземление. В случае изготовления литых деталей электрооборудования его отливают вместе с металлическими или пластиковыми деталями. Раньше часто использовался вариант изготовления штампованным способом или при помощи чеканки. Таким образом, знак заземления на оборудовании получался либо выпуклым, либо вогнутым в зависимости от стороны, с которой его наносили.

Использование наклеек (стикеров) с изображением знака заземления не противоречит требованиям ГОСТ(р) 51778-200. Главное требование к наклейкам с изображением знака заземления – это обеспечение их заметности и сохранение качества рисунка в течение длительного времени. Для того чтобы стикер со временем не отклеился его рекомендуется наклеивать на чистую ровную поверхность. В процессе наклеивания необходимо тщательно разровнять наклейку, удалив из-под нее весь воздух. Если стикер не имеет клейкого слоя на тыльной стороне изображения, его фиксируют при помощи прозрачной клейкой ленты.

Варианты графического изображения

Значок заземления на чертежах и электрических принципиальных схемах регламентируется ГОСТ 2.721-74 и единой системой конструкторской документации (ЕСКД). В данных нормативных документах описано, как в электрике обозначается заземление, а также место подключения оборудования к заземляющему контуру. Также оговариваются его размеры, пропорции и способы изображения.

В зависимости от типа и особенностей подключения электроустановки к контуру выделяют 4 основных способа обозначения заземления на схеме:

Одна вертикальная черта и 3 горизонтальных, расположенных одна под другой, каждая последующая горизонтальная линия меньше предыдущей, такой вариант является стандартным изображением заземления;
Второй вариант отличается от первого неполной окружностью, в которую заключен знак, он применяется для обозначения соединения с «землей» отдельно стоящих электроустановок, не включенных в общий заземляющий контур;
В третьем случае окружность, описанная вокруг знака, является полной, этот вариант обозначает соединение с общей заземляющей шиной токоведущих частей, которые в нормальных условиях не находятся под напряжением;
Последний вариант условного обозначения заземления напоминает грабли и обозначает соединение прибора с заземляющим контуром через его корпус.

Как обозначается заземление на схемах и чертежах

При проектировании электрических схем на производственной линии помечаются не только конструктивные элементы, коммутационные аппараты и оборудования для управления, но и места расположения заземляющего контура.

Нормативный документ, в котором указаны все особенности обозначения знака на схемах, — ГОСТ 2.721 от 1974 года. Обозначение бесшумного и защитного варианта знаков заземления в чертежах

Важно! Для выбора правильного символа необходимо уделить особое внимание характеристикам оборудования, которое нужно заземлить. В зависимости от типа заземления дополнительно к значку проставляют буквенные символы (N, PE, PEN).

Место расположения на оборудовании

Значок заземления возле зажима/клипсы на щитке. Согласно пункту 6.4.6 ГОСТа Р 51778 от 2001 года, обозначение должно быть расположено у зажима. Дополнительно знаком помечается место подключения нулевого защитного проводника PE.
Знак «заземлено» рядом с соединением металлических частей корпуса и проводника PE. Вариант обусловлен требованиями правил безопасности 08-624-03. На корпусе может быть приклеена наклейка или выгравирован соответствующий символ прямо в металле.

Важно! Знак заземления наносится на поверхность электрического щита любым нестираемым способом. Само место соединения заземляющего кабеля и щитка зачищается от коррозии, а на подключаемой площадке удаляется часть краски

Особенности изображения

Дополнительно рядом с ним могут быть изображены буквенные обозначения, обозначающие тип заземления.

Как выглядит знак заземления

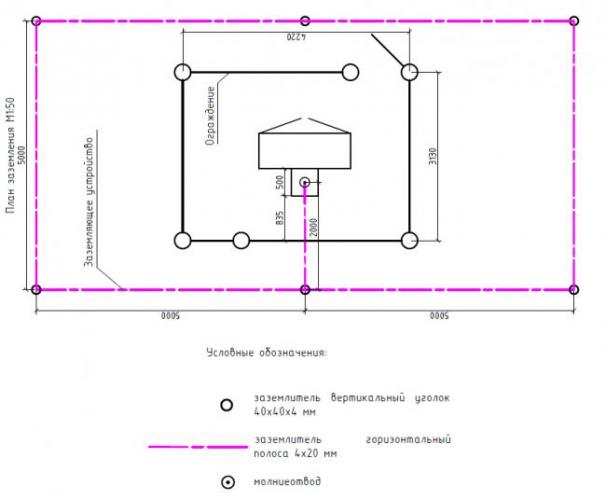

Контур заземления: нормы ПУЭ

Металлическая пластина

Клейкие символы

Отлитые изображения

Штамп

Другие ГОСТы

ГОСТ 23088-80 Изделия электронной техники. Требования к упаковке, транспортированию и методы испытаний ГОСТ 21493-76 Изделия электронной техники. Требования по сохраняемости и методы испытаний ГОСТ 20271.3-91 Изделия электронные СВЧ. Методы измерения параметров модулирующего импульса ГОСТ 20271.1-91 Изделия электронные СВЧ. Методы измерения электрических параметров ГОСТ 15963-79 Изделия электротехнические для районов с тропическим климатом. Общие технические требования и методы испытаний ГОСТ 17412-72 Изделия электротехнические для районов с холодным климатом. Технические требования, приемка и методы испытаний ГОСТ 19348-82 Изделия электротехнические сельскохозяйственного назначения. Общие технические требования. Маркировка, упаковка, транспортирование и хранение ГОСТ 24682-81 Изделия электротехнические. Общие технические требования в части стойкости к воздействию специальных сред ГОСТ 14254-80 Изделия электротехнические. Оболочки. Степень защиты. Обозначения. Методы испытаний ГОСТ 24683-81 Изделия электротехнические. Методы контроля стойкости к воздействию специальных сред ГОСТ 16962.1-89 Изделия электротехнические. Методы испытаний на устойчивость к климатическим внешним воздействующим факторам ГОСТ 16962.2-90 Изделия электротехнические. Методы испытаний на стойкость к механическим внешним воздействующим факторам ГОСТ 18620-86 Изделия электротехнические. Маркировка ГОСТ 15543-70 Изделия электротехнические. Исполнения для различных климатических районов. Общие технические требования в части воздействия климатических факторов внешней среды

Нормативные документы

Молниезащита и Заземление

ПУЭ Правила устройства электроустановок

СО 153-34.21.122-2003 Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций

РД 34.21.122-87 Инструкция по устройству молниезащиты зданий и сооружений

ГОСТ Р МЭК 62305-1-2010 Менеджмент риска. Защита от молнии. Часть 1. Общие принципы

ГОСТ Р МЭК 62305-2-2010 Менеджмент риска. Защита от молнии. Часть 2. Оценка риска

ГОСТ Р 50571.5.54-2013 Электроустановки низковольтные. Часть 5-54 Выбор и монтаж оборудования. Заземляющие устройства и защитные проводники

ГОСТ 57190-2016 Заземлители и заземляющие устройства различного назначения. Термины и определения

ГОСТ Р 62561.2-2014 Компоненты систем молниезащиты. Часть 2. Требования к проводникам и заземляющим электродам

ГОСТ Р 50571.22-2000 Электроустановки зданий. Часть 7. Требования к специальным электроустановкам. Раздел 707. Зазмление оборудования обработки информации

ГОСТ 464-79 Заземление для стационарных установок проводной связи, радиорелейных станций, радиотрансляционных узлов проводного вещания и антенн телевиления

ГОСТ Р МЭК 62305-4-201х Менеджмент риска. Защита от молнии Часть 4. Защита электрических и электронных систем внутри зданий и сооружений

Постановление 01.12.2004 № 10-03-04182 Разъяснение о совместном применении инструкций РД 34.21.122-87 и СО 153-34.21.122-2003

СП 31-110-2003 Электроустановки жилых и общественных зданий. Правила проектирования и монтажа

Правила технической эксплуатации электроустановок потребителей

ГОСТ Р 50571.26-2013

Электроустановки зданий. Часть 5. Выбор и монтаж электрооборудования. Раздел 534. Устройства для защиты от импульсных перенапряжений

ГОСТ Р МЭК 61326-1-2014

Оборудование электрическое для измерения, управления и лабораторного применения. Требования электромагнитной совместимости. Часть 1. Общие требования

Настоящий стандарт устанавливает требования электромагнитной совместимости (далее — ЭМС) в части устойчивости и электромагнитной эмиссии электрического оборудования, работающего от источника электропитания или батареи с напряжением менее 1000 В переменного тока или 1500 В постоянного тока или от электрической цепи, в которой проводят измерения. В настоящем стандарте установлены требования к оборудованию, предназначенному для использования в профессиональных, технологических, производственных или учебных целях, включая оборудование и вычислительные устройства для измерения и испытания, управления, лабораторного применения, а также к принадлежностям, используемым с указанным оборудованием (например, оборудование для подготовки проб), которое предназначено для работы в зонах как промышленного, так и непромышленного характера.

ГОСТ 29322-2014 Напряжения стандартные

Настоящий стандарт распространяется:- на электрические системы переменного тока номинальным напряжением более 100 В и стандартной частотой 50 Гц или 60 Гц, используемые для передачи, распределения и потребления электроэнергии, и электрооборудование, применяемое в таких системах;- на тяговые системы переменного и постоянного тока;- на электрооборудование переменного тока с номинальным напряжением менее 120 В и частотой (как правило, но не только) 50 или 60 Гц, электрооборудование постоянного тока с номинальным напряжением менее 750 В. К такому оборудованию относятся батареи (из элементов или аккумуляторов), другие источники питания переменного или постоянного тока, электрическое оборудование (включая промышленное и коммуникационное) и бытовые электроприборы.

ГОСТ Р 55630-2013 Перенапряжения импульсные и защита от перенапряжений в низковольтных системах переменного тока. Общие положения

Настоящий стандарт представляет общий обзор различных видов импульсных перенапряжений, которые могут произойти в низковольтных электроустановках, приводит типовые по величине и продолжительности импульсные перенапряжения, а также частоту их возникновения. Стандарт содержит информацию о перенапряжениях, связанных с взаимным влиянием между собой систем электроснабжения и коммуникационными системами, приводит общие руководящие указания по выбору средств защиты от перенапряжений и построению системы электроснабжения с учетом обеспечения ее экономичности и надежности, включая вопросы взаимодействия и координации защитных устройств при временных перенапряжениях.

ГОСТ Р 51992-2011 Устройства защиты от импульсных перенапряжений низковольтные. Часть 1. Устройства защиты от импульсных перенапряжений в низковольтных силовых распределительных системах. Технические требования и методы испытаний

Настоящий стандарт распространяется на устройства защиты электрических сетей и электрооборудования при прямом или косвенном воздействии грозовых или иных переходных перенапряжений. Данные устройства предназначены для подсоединения к силовым цепям переменного тока частотой 50-60 Гц или постоянного тока и к оборудованию с номинальным напряжением до 1000 В (действующее значение) или 1500 В постоянного тока. Рабочие характеристики, стандартные методы испытаний и номинальные параметры установлены для таких устройств, которые содержат по крайней мере один нелинейный элемент, предназначенный для ограничения перенапряжений и отвода импульсных токов.

ГОСТ Р 50571.5.53-2013 Электроустановки низковольтные. Часть 5-53. Выбор и монтаж электрооборудования. Отделение, коммутация и управление

Настоящий стандарт распространяется на низковольтные электроустановки и устанавливает общие требования к функциям отделения, коммутации и управления, а также требования к выбору и монтажу устройств, предусмотренных для выполнения этих функций.

ГОСТ Р 50571-4-44-2011 Электроустановки низковольтные. Часть 4-44. Требования по обеспечению безопасности. Защита от отклонений напряжения и электромагнитных помех. П.443 Защита от атмосферных или коммутационных перенапряжений 443.1 Общие требования.

Настоящий раздел устанавливает требования по защите электрических установок от переходных перенапряжений атмосферного происхождения, передаваемых питающей системой распределения электроэнергии, и от коммутационных перенапряжений.

ГОСТ Р 50571.7.712-2013 Электроустановки низковольтные. Часть 7-712. Требования к специальным электроустановкам или местам их расположения. Системы питания с использованием фотоэлектрических (ФЭ) солнечных батарей

Настоящий стандарт распространяется на электроустановки с использованием систем питания от фотоэлектрических (ФЭ) солнечных батарей, включая системы с модулями переменного тока.

ГОСТ Р 51317.4.5-99 Совместимость технических средств электромагнитная. Устойчивость к микросекундным импульсным помехам большой энергии. Требования и методы испытаний

Настоящий стандарт распространяется на электротехнические, электронные и радиоэлектронные изделия и оборудование (далее в тексте — технические средства) и устанавливает требования и методы испытаний технических средств (ТС) на устойчивость к воздействию микросекундных импульсных помех большой энергии (МИП), вызываемых перенапряжениями, возникающими в результате коммутационных переходных процессов и молниевых разрядов. Степени жесткости испытаний на устойчивость к МИП определяются для различных условий электромагнитной обстановки и условий эксплуатации.

ГОСТ Р 54418.24-2013 Возобновляемая энергетика. Ветроэнергетика. Установки ветроэнергетические. Часть 24. Молниезащита

Настоящий стандарт распространяется на молниезащиту ветроэнергетических установок (ВЭУ) и систем электропитания ВЭУ.

ГОСТ IEC13 Устройства защиты от перенапряжений низковольтные. Часть 11. Устройства защиты от перенапряжений, подсоединенные к низковольтным системам распределения электроэнергии. Требования и методы испытаний

Настоящий стандарт распространяется на устройства для защиты электрических сетей и электрооборудования при прямом или косвенном воздействии грозовых или иных переходных перенапряжений. Данные устройства предназначены для подсоединения к силовым цепям переменного тока частотой 50/60 Гц и к оборудованию на номинальное напряжение до 1000 В (действующее значение). Рабочие характеристики, стандартные методы испытаний и номинальные параметры установлены для таких устройств, которые содержат по крайней мере один нелинейный элемент, предназначенный для ограничения перенапряжений и отвода импульсных токов.

ГОСТ Р МЭК11 Устройства защиты от импульсных перенапряжений низковольтные. Часть 12. Устройства защиты от импульсных перенапряжений в низковольтных силовых распределительных системах. Принципы выбора и применения

Настоящий стандарт предоставляет информацию для оценки, со ссылкой на МЭК 61024-1, МЭК 61662 и МЭК 60364, необходимости в применении УЗИП в низковольтных системах, выбора и координации УЗИП с учетом всех внешних условий, в которых они будут применяться. Примерами этих условий являются: защищаемое оборудование и характеристики систем, уровень изоляции, перенапряжения, способ установки, размещение УЗИП, координация УЗИП, режим отказа УЗИП и последствия отказа оборудования.

ГОСТ IEC14 Устройства защиты от перенапряжений низковольтные. Часть 21. Устройства защиты от перенапряжений, подсоединенные к телекоммуникационным и сигнализационным сетям. Требования к эксплуатационным характеристикам и методы испытаний

Настоящий стандарт распространяется на устройства для защиты сетей телекоммуникации и сигнализации при прямом или косвенном воздействии грозовых или других переходных перенапряжений. Назначением данных УЗИП является защита современного электронного оборудования в сетях телекоммуникации и сигнализации с номинальными напряжениями системы до 1000 В переменного тока и 1500 В постоянного тока.

ГОСТ Р МЭК 62305-1-2010 Менеджмент риска. Защита от молнии. Часть 1. Общие принципы

Настоящий стандарт устанавливает общие принципы защиты от молнии зданий, сооружений и их частей, включая находящихся в них людей, инженерных сетей, относящихся к зданию (сооружению), и других объектов.

ГОСТ Р МЭК 62305-2-2010 Менеджмент риска. Защита от молнии. Часть 2. Оценка риска

Настоящий стандарт применим к оценке риска удара молнии и его последствий для зданий, сооружений и их частей. В настоящем стандарте установлены процедуры оценки риска удара молнии для зданий (сооружений). Если установлен приемлемый риск, то такая процедура позволяет выбрать соответствующие меры защиты от молнии для снижения риска до приемлемого значения.

ГОСТ Р МЭК 62305-4-2016 Защита от молнии. Часть 4. Защита электрических и электронных систем внутри зданий и сооружений

Настоящий стандарт содержит информацию для проектирования, монтажа, осмотра, обслуживания и испытаний мер защиты от электромагнитных импульсных воздействий молнии (SPM), предназначенных для уменьшения риска повреждений электрических и электронных систем внутри здания электромагнитными воздействиями молнии (LEMP).

ГОСТ Р 50571.22-2000 Электроустановки зданий. Часть 7. Требования к специальным электроустановкам. Раздел 707. Заземление оборудования обработки информации

Настоящий стандарт распространяется на электроустановки зданий, применяемые во всех отраслях экономики страны, независимо от их принадлежности и форм собственности, и устанавливает требования к специальным электроустановкам, в частности к заземлению электроустановок, содержащих оборудование обработки информации.

ГОСТ Р МЭК 62561.3-2014 Компоненты систем молниезащиты. Часть 3. Требования к разделительным искровым разрядникам

Настоящий стандарт устанавливает требования к исполнению и испытаниям разделительных искровых разрядников систем молниезащиты. Разделительные искровые разрядники могут применять для непрямого соединения компонентов системы молниезащиты с другими, расположенными поблизости, частями и металлоконструкциями сооружений, когда непосредственное соединение не допускается по функциональным причинам. Настоящий стандарт устанавливает требования к исполнению и испытаниям разделительных искровых разрядников систем молниезащиты. Разделительные искровые разрядники могут применять для непрямого соединения компонентов системы молниезащиты с другими, расположенными поблизости, частями и металлоконструкциями сооружений, когда непосредственное соединение не допускается по функциональным причинам.

ГОСТ Р 55212-2012/IEC/TR 60664-2-2:2002 Координация изоляции для оборудования в низковольтных системах. Часть 2-2. Рассмотрение вопросов, связанных с интерфейсом. Руководство по применению

Настоящий стандарт обеспечивает обзор различных разновидностей пробойных перенапряжений, которые могут возникать в низковольтных установках и оборудовании, и в частности рассматривает: — размах и длительность типичного пробоя, являющегося случайным событием; — информацию по перенапряжениям, возникающим в результате взаимодействия между силовой системой питания и подключенными к ней системами; — общее руководство, когда принимается во внимание выход интерфейс в зависимости от координации изоляции;- общее руководство относительно защиты от импульсных перенапряжений предназначенной для мест общей доступности и рассматриваемые риски, включая взаимодействия в системе; — временные перенапряжения грозового характера и другие факторы, которые рассматриваются в связи с координацией изоляции, в первую очередь связанные с контролем защиты посредством применения оборудования защиты от импульсных перенапряжений.

ГОСТ Р 53735.5-2009 Разрядники вентильные и ограничители перенапряжений нелинейные для электроустановок переменного тока на напряжение от 3 до 750 кВ. Часть 5. Рекомендации по выбору и применению

Настоящий стандарт распространяется на вентильные разрядники (далее — РВ) и нелинейные ограничители перенапряжений (далее — ОПН) и устанавливает методику их выбора и применения для ограничения грозовых и коммутационных перенапряжений на электрооборудовании переменного тока напряжением от 3 до 750 кВ.

ГОСТ 32144-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения

Настоящий стандарт устанавливает показатели и нормы качества электрической энергии (КЭ) в точках передачи электрической энергии пользователям электрических сетей низкого, среднего и высокого напряжения систем электроснабжения общего назначения переменного тока частотой 50 Гц.

ГОСТ Р МЭК 60269-1-2010 Предохранители низковольтные плавкие. Часть 1. Общие требования

Настоящий стандарт распространяется на плавкие предохранители, оснащенные токоограничивающими закрытыми плавкими вставками с номинальной отключающей способностью не ниже 6 кА, предназначенные для защиты цепей переменного тока промышленной частоты с номинальным напряжением не выше 1000 В или цепей постоянного тока с номинальным напряжением не выше 1500 В.

Стандарты организаций

СТО Газпром 2-1.11-170-2007 Инструкция по устройству молниезащиты зданий, сооружений и коммуникаций ОАО Газпром

СТО 56947007-29.130.15.114-2012 Руководящие указания по проектированию заземляющих устройств подстанций 6-750 кВ

СТО 56947007-29.240.02.001-2008 Методические указания по защите электрических сетей напряжением 0,4-10 кВ от грозовых перенапряжений

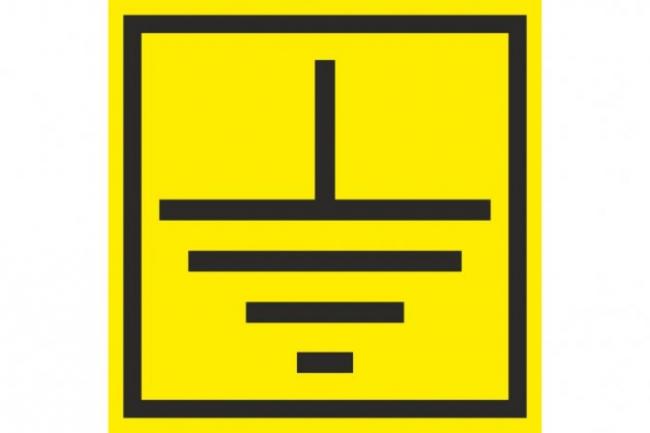

Как обозначается знак заземления

Любое электрооборудование, независимо от его типа и функционального назначения должно быть заземлено. Это делается путем соединения какой-либо точки сети, электроустановки или оборудования с заземляющим контуром здания, что обеспечивает безопасность работы электроустановок и предотвращение поражения людей электрическим током. Места подключения заземляющего кабеля к корпусу должны обозначаться знаком безопасности «Заземление».

Особенности изображения

Дополнительно рядом с ним могут быть изображены буквенные обозначения, обозначающие тип заземления.

Способы обозначения

Обратите внимание! Независимо от способа изготовления, он должен быть окрашен в яркие цвета для обеспечения визуального выделения места подключения к контуру.

Варианты графического изображения

Одна вертикальная черта и 3 горизонтальных, расположенных одна под другой, каждая последующая горизонтальная линия меньше предыдущей, такой вариант является стандартным изображением заземления;
Второй вариант отличается от первого неполной окружностью, в которую заключен знак, он применяется для обозначения соединения с «землей» отдельно стоящих электроустановок, не включенных в общий заземляющий контур;
В третьем случае окружность, описанная вокруг знака, является полной, этот вариант обозначает соединение с общей заземляющей шиной токоведущих частей, которые в нормальных условиях не находятся под напряжением;
Последний вариант условного обозначения заземления напоминает грабли и обозначает соединение прибора с заземляющим контуром через его корпус.

Размеры

Согласно требованиям ГОСТ 21130-75 параметры изображения символа отличаются в зависимости от способа его нанесения на корпус электроустановки. Например, минимальный диаметр знака изготовленного при помощи литья или штамповки составляет 10 мм, а для изготовленного ударным способом, этот параметр составит 14 мм. Один из самых часто используемых размеров знака безопасности заземление составляет 30 х 30 мм. Более подробно с размерами значка заземления можно ознакомиться в п. 3.1 вышеуказанного ГОСТа.

Еще одним важным требованием, предъявляемым к картинке знака заземления, является его цветовая гамма. Согласно ГОСТ основной фон должен отличаться от цвета оборудования, на которое он нанесен. Чаще всего в качестве основного фона применяется желтый цвет, а сам значок и контуры окружности делают черными.

Лучшим способом обновить знаки на предприятии является приобретение наклеек. Знак заземления на наклейках может быть в формате «вектор» или в виде картинки. Срок службы стикеров составляет до 2 лет, а их замена не представляет никакой сложности. Также можно скачать трафарет знака заземления и нанести обозначения краской. При проектировании заземляющего контура и установке нового оборудования лучше заранее уточнить наличие значков «Заземлено» на их корпусах.
