Как заменить радиатор охлаждения на шевроле нива

Какой фирмы выбрать радиатор охлаждения для Niva Chevrolet и как заменить своими руками?

Радиатор Шевроле Нива — главный узел системы охлаждения двигателя. Через него в воздух отводятся излишки тепла, выделяемого при сгорании топлива.

Заданный уровень рабочей температуры двигателя (вернее, охлаждающей жидкости) достигается за счет электровентиляторов и термостата.

Устройство

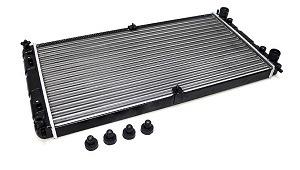

Деталь имеет классическую конструкцию, характерную для современных легковушек: два бачка, соединенные трубками с охлаждающими пластинами. Производитель пошел по пути удешевления, что отразилось на используемых материалах. Бачки сделаны из пластика, трубки из алюминия. детали соединяются через резиновую прокладку, предотвращающую утечку охлаждающей жидкости.

Нива Шевроле с кондиционером и без него оборудована одной моделью радиатора. Отличие лишь в том, что в первом случае перед сотами закреплен конденсатор системы кондиционирования, а во втором — направляющий кожух.

Сравнение производителей

В магазинах можно встретить запчасти производства нескольких компаний. Продукция отличается двумя параметрами: ценой и качеством изготовления. Рассмотрим несколько самых популярных марок.

Hola — торговая марка нидерландской компании H&H Group. 15 европейских заводов выпускают радиаторы, ремни, амортизаторы и другие автозапчасти. Недорогая продукция этой марки имеет хорошее качество. По отзывам покупателей, запчасти этой марки при сопоставимой цене превосходят по качеству китайские изделия. Цена — 2000 рублей.

ДААЗ — Дмитровский автоагрегатный завод, входящий в концерн «Объединенные автомобильные технологии», был основан еще в 1967 году. Кроме радиаторов, компания выпускает фильтры, тормозные колодки и другие запчасти на российские и иностранные автомобили. Продукцией этой марки комплектуются автомобили, которые сходят с конвейера АвтоВАЗа. Цена — 2500 рублей.

Luzar — российская компания, которая была основана в 2003 году на базе Луганского радиаторного завода. Изделия этой марки соответствуют ГОСТ-Р и производитель дает на них гарантию 2 года. Цена — от 2100 рублей.

Bautler — британская компания, выпускающая, в числе прочего, запчасти для Нивы Шевроле. Цена — от 2200 рублей.

Отзывы автовладельцев расходятся. Одни считают самыми надежными радиаторы ДААЗ, другие — Bautler, Hola или Luzar.

С учетом того, что замена детали отнимает много времени и сил, стоит брать спортивный вариант Luzar. Он сконструирован в расчете на большие нагрузки, поэтому отличается большей надежностью.

Изделия Hola отличаются тем, что каждая трубка имеет собственную уплотнительную резинку, а не фиксируется единственным уплотнителем. В Luzar-Sport соты припаяны к основе, которая крепится к бачкам.

Когда нужно менять

Алюминий и пластик — материалы, которые сложно восстановить в случае появления трещин и дырок. Поэтому главная причина замены радиатора — течь охлаждающей жидкости.

Существует две причины замены:

• утечка охлаждающей жидкости;
• засорение трубок.

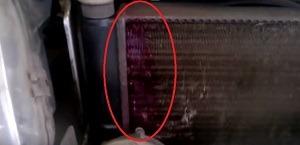

Если вы заметили капли и подтеки, необходимо сразу менять изделие на новое, а не пытаться устранить протечки сомнительными средствами для устранения утечек антифриза.

Несмотря на рекламные заявления, разнообразные порошки, добавляемые в охлаждающую жидкость, слабо устраняют протечки, зато отлично забивают патрубки радиатора. Это снижает эффективность его работы. В этом случае нужно заменить деталь на новую. Если этого не сделать, то систематический перегрев двигателя приведет к необходимости скорого капремонта.

Замена на автомобиле без кондиционера

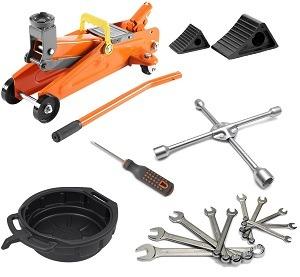

Работа выполняется на смотровой канаве. Перед началом ремонта нужно приготовить новый кондиционер, 10 литров антифриза и следующий инструмент:

• Емкость для слива охлаждающей жидкости.
• Гаечные ключи.
• Крестовая отвертка.
• Домкрат.
• Противооткатные упоры.
• Баллонный ключ.

Демонтаж радиатора выполняется после того, как машина установлена на смотровую канаву и из системы охлаждения слит антифриз. Работа выполняется следующим образом:

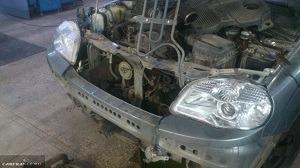

• Демонтировать бампер и решетку радиатора (нужно будет открутить саморезы и болты).
• Поддомкратить и демонтировать передние колеса.

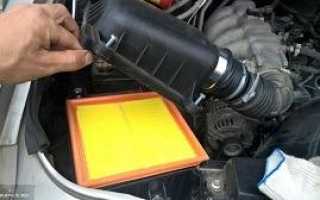

• Снять патрубок воздушного фильтра.
• Демонтировать кожух, направляющий воздух.
• Открутить крепление охлаждения масла ГУР.
• Снять фары, чтобы они не мешали отвести трубки охлаждения масла.
• Демонтировать перекладину, которая частично перекрывает доступ к болтам, удерживающим крепление вентиляторов охлаждения.
• Отсоединить клемму от блока электровентиляторов.
• Открутить гайки и болты, удерживающие крепление вентиляторов, и аккуратно извлечь его вниз.
• Открутить винты крепления трубок конденсатора к кузову автомобиля.
• Отвести трубки и систему охлаждение масла ГУР вперед.
• Ослабить хомуты и снять патрубки.
• Извлечь радиатор.

Видео-инструкция

Наглядное видео по замене радиатора:

Важно! отодвигать трубки охлаждения ГУР нужно предельно аккуратно. Иначе придется менять трубопровод и заливать новое масло в гидроусилитель руля.

Установка новой детали выполняется в последовательности, обратной снятию. После сборки нужно заполнить систему антифризом и удалить из нее воздух.

Замена на автомобиле с кондиционером

На автомобилях Нива Шевроле с кондиционером при замене радиатора вместо снятия направляющего кожуха нужно открутить крепление золотника и конденсатора, а затем отвести последний вперед. В остальном порядок действий не отличается.

Какой адсорбер лучше выбрать для Нива Шевроле и как заменить его своими руками?

Что делать если датчик уровня топлива Chevrolet Niva врет и как его заменить своими руками?

Подробно про ДПДЗ Нивы Шевроле, какой выбрать и как заменить своими руками?

Как заменить радиатор охлаждения на Ниве Шевроле

Одним из важнейших элементов системы охлаждения является радиатор. Он представляет собой теплообменник, в котором температура антифриза снижается, и возвращается в двигатель для дальнейшего отвода тепла. Цикл продолжается на протяжении работы мотора. Устройство располагается в передней части автомобиля, в том числе и на Шевроле Ниве, поэтому подвержено негативному влиянию. Течь радиатора — это признак его неисправности. Если обнаруживается течь антифриза, то понадобится замена радиатора на Ниве Шевроле.

Подготовительные работы к замене

Перед тем, как заменить радиатор охлаждения на Шевроле Ниве, нужно убедиться, что течет именно этот элемент. Ведь часто течь антифриза возникает в местах соединения патрубков. Если явных признаков утечки теплообменника не наблюдается, то понадобится детальный осмотр, для чего следует снять его с автомобиля, и промыть.

На автомобилях Нива Шевроле с кондиционером устанавливается два теплообменника. Основной радиатор системы охлаждения двигателя располагается ближе к двигателю, и имеет больший размер, чем теплообменник кондиционера. Рассматриваемое устройство на автомобилях Нива Шевроле представляет собой два пластиковых бачка, соединяющиеся между собой с помощью алюминиевых трубок с ребрами охлаждения. Место соединений имеют резиновые прокладки, которые и отвечают за то, чтобы из устройства не подтекала жидкость.

Охлаждение радиатора осуществляется за счет потока встречного ветра. Когда этого потока недостаточно, в помощь вступают вентиляторы(2 штуки), включение которых происходит от датчика температуры и реле. Чтобы произвести снятие с последующей проверкой или заменой устройства, понадобится предварительно слить антифриз. Для этого подготовьте емкость, объем которой должен быть не менее 5 литров. Если антифриз имеет коричневый цвет с ржавчиной, то его желательно заменить.

Процедура замены радиатора на Шевроле Ниве трудоемкая, и требует произвести много действий по разборке и сборке авто. Поэтому если вас это пугает – лучше обратитесь на СТО. Перед тем, как снять радиатор Нива Шевроле 2123, следует подготовить необходимые инструменты и материалы.

Порядок снятия радиатора на Шевроле Нива

Приступать к работе можно после того, как будет куплен новый теплообменник. Артикул теплообменника на Шевроле Нива имеет номер 2123-1301012. Трудоемкость рабочего процесса требует немалых затрат времени, поэтому работы лучше выполнять в гараже. Для начала рассмотрим вариант снятия радиатора на автомобиле без кондиционера и без необходимости снятия бампера.

Отодвигаем трубку ГУРа

1. Автомобиль располагается на ровной площадке.
2. Осуществляется откидывание минусовой клеммы с аккумулятора.
3. Демонтируется решетка радиатора, и осуществляется осмотр места возникновения течи. Возможно течь образовалась не в теплообменнике, а по причине повреждения патрубков.
4. Убедившись, что теплообменник на Шевроле Ниве нуждается в замене, продолжаем демонтажные работы.
5. Сливаем антифриз из системы откручивая краник внизу самого радиатора(со стороны водителя), предварительно под машину подставив подходящую по размеру емкость и открыв пробку расширительного бачка.
6. Слить всю ОЖ из системы невозможно, а ее емкость составляет около 8 литров. При выкручивании пробки удается слить примерно 5 литров жидкости, а остальная остается в двигателе.

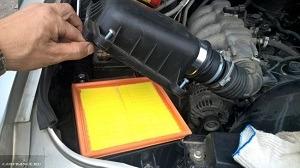

7. Для обеспечения возможности отодвинуть, необходимо снять корпус воздушного фильтра, под которым расположены шланги идущие к трубке охлаждения гидроусилителя. Эта трубка установлена перед всеми теплообменниками, и будет мешать их снятию.
8. Далее осуществляется демонтаж этого масляного радиатора гидроусилителя руля, и отодвигание его в сторону, что делается с целью увеличения места для проведения работ. Ослабив крепления хомутов, необходимо отсоединить патрубки. Его можно не снимать, но в таком случае будет очень трудно установить новый теплообменник на место.

Осталось открутить патрубок и вентиляторы

После этого можно приступать к проверочным действиям, ремонту или замене радиатора. Как показывает практика, если теплообменник дал течь, то лучшим решением будет его замена. Ремонт поможет не надолго, и вскоре трудоемкий процесс замены придется повторить.

Можно снять радиатор в сторону к двигателю. Но для этого понадобится сделать съемной планку крепления замка капота(в последующем ее придется крепить болтами). Она приварена к кузову, поэтому ее необходимо высверливать. Но это позволит достать радиатор через промежуток между передней поперечиной кузова и моторов. При этом не понадобится снимать решетку, бампер и переднюю фару.

Установка радиатора

Процесс установки не труднее, чем демонтаж радиатора охлаждения двигателя на Ниве Шевроле. Сборка выполняется в обратном порядке.

Установка в обратной последовательности

После установки нового теплообменника на место, нужно подсоединить первым нижний патрубок, затянув хомут. После этого присоединяются остальные патрубки(если сомневаетесь в их хорошем состоянии- лучше сразу поставьте новые), и фиксируются хомутами. Затем ставим на место масляный радиатора гидроусилителя руля. Если вы отсоединяли от него патрубки, возможно потребуется доливка жидкости и прокачка системы гидроусилителя.

При установке нового теплообменника охлаждения двигателя нужно учитывать такие рекомендации:

1. Размер нового радиатора должен быть аналогичным с штатным заменяемым изделием.
2. Лучше выбирать цельнопаянный теплообменник, который прослужит дольше, и не будет подтекать через год.
3. При необходимости рекомендуется заменить хомуты и патрубки, что зависит от их состояния.

По окончанию работ необходимо залить новую жидкость, предварительно промыв систему обычной водой.

Работы по снятию радиатора охлаждения на автомобиле с кондиционером

Снятие радиатора Нива Шевроле 2123 с кондиционером усложняется наличием дополнительного теплообменника. Если принято решение осуществлять демонтаж теплообменника с передней части автомобиля, что является более правильным, то предварительно снимается конденсатор системы кондиционирования. Причем сделать это можно без слива хладагента из системы, так как заправка кондиционера стоит достаточно дорого.

Инструкция по снятию радиатора охлаждения на Шевроле Нива имеет следующий вид:

1. Демонтируется бампер вместе с решеткой, и вывинчивается крепление масляного радиатора, отведя его в сторону.
2. Выкрутить крепление клаксона, после чего отсоединить и демонтировать его.
3. Вывинчивается крепление блок-фар, после чего осуществляется их демонтаж.
4. Демонтируется усилитель бампера, а также датчик температуры воздуха, так как без их предварительного снятия извлечь радиатор не удастся.
5. Сливается антифриз, и вывинчиваются болты крепления конденсатора кондиционера вместе с креплением золотника возле термостата.
6. Теплообменник кондиционера отводится в сторону, что исключает необходимость слива хладагента. Обеспечивается доступ к радиатору охлаждения двигателя.
7. Далее отсоединяются патрубки, и изделие с предварительным ослаблением крепления к поперечине, аккуратно демонтируется вместе с вентиляторами.

Далее осуществляется сборка в обратной последовательности. Процедура более трудоемкая по сравнению с первым вариантом, поэтому на ее реализацию понадобится не менее 6-8 часов. После этого остается залить новую жидкость в систему, и проверить качество затяжки всех хомутов. Прогреваем двигатель до рабочей температуры, и ждем, пока включатся вентиляторы. После того, как сработает термостат, открыв большой круг циркуляции, понадобится долить ОЖ до уровня.

Снятие радиатора охлаждения на Нива Шевроле для замены своими руками: вариант с кондиционером и без него

Демонтаж радиатора системы охлаждения может потребоваться в случае потери им герметизации, либо если присутствуют большие повреждения. В этой статье мы подробно рассмотрим ход подобных работ как на обычном автомобиле, так и оборудованном системой кондиционирования воздуха. Сразу оговоримся, что для проведения подобных работ нам не понадобятся никакие дополнительные вспомогательные устройства, достаточно обычного набора инструментов.

Как снять радиатор охлаждения на Шевроле Нива подробно рассказано в видео ниже:

Подготовительные работы

При видимых следах повреждения, даже без утечки охлаждающей жидкости, радиатор охлаждения требует замены.

Перед тем как приступить к работе, позаботьтесь о том, чтобы под рукой находились все инструменты, жидкость WD-40 для наилучшего снятия закисших деталей, ёмкость объёмом минимум 5 литров, для слива отработанной ОЖ, а также дополнительная ёмкость для слива жидкости гидроусилителя.

Пошаговый порядок снятия радиатора охлаждения на Шевроле Нива

1. Загоняем автомобиль на яму или подъёмник, включаем ручной тормоз.
2. Далее отключаем минусовую клемму с аккумуляторной батареи. Теперь можно приступать к сливу ОЖ, и делается это следующим образом.
3. Отводим рычаг отопителя в салоне на красную метку и открываем крышку на расширительном бачке.

Включаем максимум «жары»

Дожидаемся пока весь тосол выльется.

Для удобства слива снимаем защиту от грязи

Разборку следует проводить аккуратно, чтобы не попала грязь в патрубок.

Бачок гидроусилителя отмечен стрелочкой

Продолжаем работы, но уже с самим радиатором

1. Для того, чтобы произвести демонтаж радиатора, нам потребуется головка на «10» и удлинитель для ключа. Держится он на пяти болтах, которые необходимо полностью выкрутить.
2. Далее демонтируем звуковой сигнал, заранее отключив клеммы от неё, а также с блока запуска вентиляторов охлаждения.
3. При помощи ключа на «7», ослабляем и отсоединяем хомут, от патрубка идущий на термостат.

Также можно использовать и отвёртку, для наилучшего снятия.

Во время разбора этих деталей, может понадобиться помощник.

Пошаговый порядок замены радиатора

Новый и старый радиатор

1. Перед тем как приступить к установке нового радиатора, снимите резиновые ножки со старого. Всего их четыре и, как правило, они никак не портятся.
2. Когда всё будет установлено и подготовлено, установку нового радиатора производим в аналогичном порядке снятию.
3. Добавьте все жидкости строго до уровня, заведите машину и подождите, пока она не прогреется до рабочих температур и включения вентилятора.
4. По окончании работы осмотрите все соединения на наличие подтёков, а также должного уровня жидкостей и при необходимости добавьте его.

Осматриваем на утечки.

Работы по снятию радиатора охлаждения на автомобиле с кондиционером

Работы на автомобилях по снятию радиатора охлаждения оборудованные кондиционером в целом схожи, однако имеют свои особенности.

Лезем к радиатору

При замене радиатора на автомобиле оборудованным кондиционером, с первого взгляда может показаться всё сложным, ввиду большого количества патрубков и иных деталей, однако по ходу выполнения работ важно не торопиться и делать всё аккуратно.

Замена радиатора охлаждения на ШНиве с кондиционером.

Зима приходит, как всегда внезапно, а радиатор начинает течь зимой. 9 месяцев назад поменял радиатор на Ниве — “Фиоле”, а вот теперь и на ШНиве потек. Проездил пару недель, а течь все больше и больше. ШНива с кондиционером, боялся, что без его перезарядки не обойдется. В сервисе может так и поступили бы, содрав дополнительно 2-3 к.р. но я жадный на деньги, потому, как их всегда не хватает. Начал изучать данный вопрос. Друзья посоветовали резать телевизор, как это сделал MasterS48 , для “старой” ШНивы может и актуально, но на “решке”, без снятия бампера все равно не обойтись, да и морально я был не готов резать кузов. Нашел запись первопроходца KJII1PEHC Ура! Оказывается можно, хоть и не все понятно. Не так страшна ШНива, как её малюют! Машина в гараже, теплопушка работает. Ниже процесс с фотографиями. Все делось в две руки, помощники только четырехлапые. Вечер первый. Демонтаж. Снял облицовку радиатора, он же бампер. Для меня это не впервой, а кто не знает, то подробно процесс демонтажа бампера реШНивы подробно изложил KJII1PEHC . Отсоединил крепление масляного радиатора. Отвернуть его в сторону, как показал KJII1PEHC не получилось.

клаксон перенес под капот еще раньше

Снял бачок омывателя и воздухоочиститель вместе с ДМРВ и патрубками. Снял “реснички” оптики.

Открутив по 4 болта, демонтировал правую и левую оптику. (разъемы удобно извлекать после того, как фара выдвинута вперед, подключать на установленной).

Открутил крепление трубки масляного радиатора и отвел его в сторону.

Понял, что места не достаточно. Вынул датчик температуры воздуха и снял усилитель бампера. И подставив посуду начал слив антифриза.

Открутил 3 болта крепления конденсатора кондиционера и болт крепления золотника кондиционера (справа в районе термостата),

отвернув болты крепления, аккуратно без излишеств, отвел вперед радиатор кондиционера.

Отсоединил верхний и нижний патрубки от термостата и головки двигателя.

Отсоединил разъемы (3шт) от блока вентиляторов и перекусил стяжку крепления жгута. Выдвинул радиатор вперед

и отсоединил от него дренажный (тонкий) и верхний патрубки.

Вечер второй. Замена и сборка. Придя с работы и прогрев гараж продолжил процесс. Радиатор вместе с карлсонами и нижним патрубком без проблем был извлечен.

Неспешно открутил от него блок вентиляторов и прикрепил к новому радиатору. Пластиковый отражатель на правый на диффузор правого карлсона ставить не стал. Поставил всю конструкцию на место в обратном порядке.

Перед тем, установить конструкцию на место надеваю новые партубки на радиатор. Хомуты винтовые располагаю так, чтобы их можно было подтягивать.

С этим процессом провозился долго. Как были установлены и затянуты патрубки долил антифриз. Пока антифриз протекал на место продолжил сборку. Фотографировать не стал. Ну сами понимаете все в обратном порядке. Проблематично было в одну персону (“харю” по нашему) установить усилитель бампера. Он цука постоянно падал. Надоело. Оставил все до завтра. на все ушло около 2х часов. Вечер третий. Окончательная сборка. Обнаружил, что под машиной лужи антифриза. Долго не мог понять откуда течет. Ощупал и просмотрел все. Оказалось, что забились дренажные отверстия под поперечиной радиатора, старый слитый антифриз скопился в полости и медленно из неё вытекал, доставив мне неприятные моменты. Прочистил. Слил и продолжил. Чтобы противоположный конец усилителя бампера не падал, закрепил его багажной резинкой.

Долил антифриз. Не спеша установил все детали на свои места. Завел, проверил. Все нормуль.

Замечание RomanIsaev : С 2013 года конденсатор кондиционера устанавливается в другом месте. За радиатором. По мнению RomanIsaev радиатор кондиционера отогнуть не удастся.
