Ремонт переключателя света фар.

Пришлось изучать конструкцию этого переключателя по причине того, что при включенном зажигании перестали выключаться фары в режиме “габариты”. Установка подменного переключателя показала что дело именно в нем.

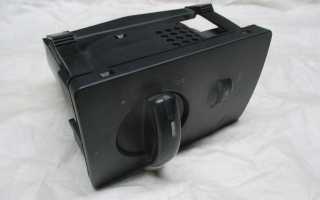

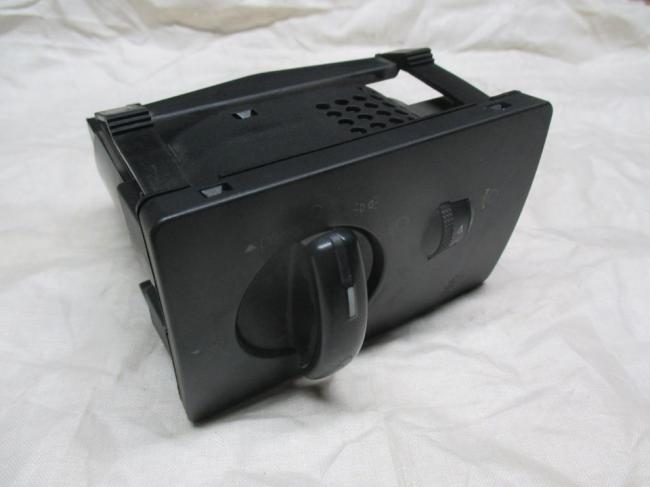

Вот этот переключатель с номером 4M5T-13A024-EA.

При “прозвонке” выяснилось что при включении габаритов не появляется напряжение на выводе “58L/R”.

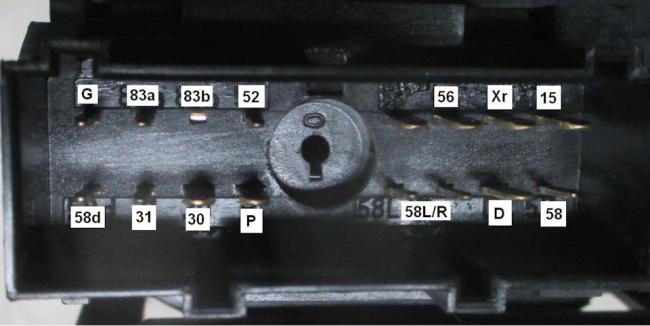

Вид со стороны разъема.

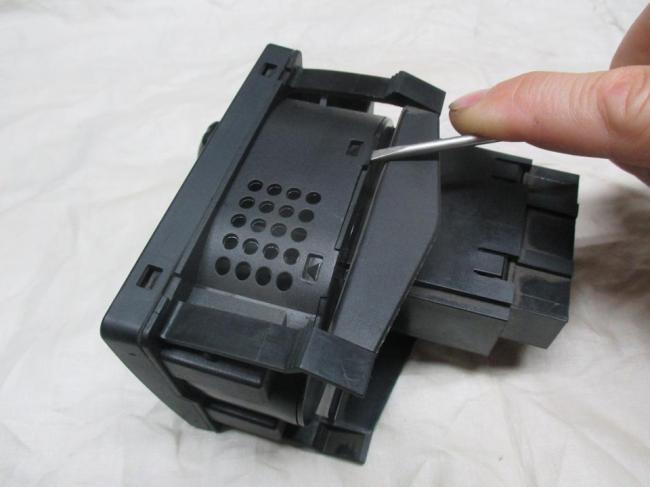

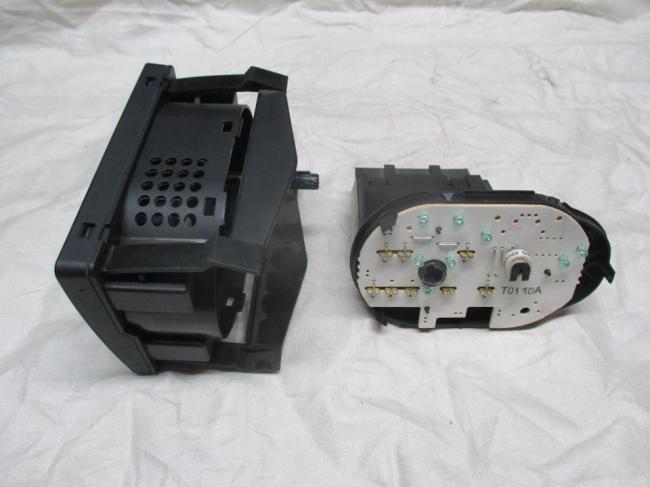

Для разборки переключателя поворачиваем ручку в положение P и отжимаем 4 защелки. Вот что получилось. Для удобства снимаем плату. Еще 4 защелки, фиксирующие контактную группу внутри корпуса. Контактная группа снята.

Чтобы вращать барабан контактной группы, можно взять переднюю часть переключателя и вал ручки вставить обратно в гнездо.

Внутренние соединения с одной стороны. И с другой стороны.

Как снять переключатель света на форд транзит 2020

Там должны быть отверсития под болты торксы. крепятся надёжно и как надо, если конечно по какой то причине не оборваны «уши» крепления самих переключателей. Ничего вообщем сложного!

Я так понимаю, что она должна обладать токопроводящими свойствами. Если кто знает, подскажите, буду благодарен.

Читайте также:

Как обработать пороги изнутри своими руками

кого конкретно? сам подрулевой? — 2 самореза на нижнем и 1 на верхнем кожухе подрулевых + 2 винта торкса на самом левом подрулевом, отстегнуть фишку. установка в обратном порядке. это если о подрулевом

Вот выпала возможность сфоткать как я реставрировал что бы рычаг поворотов возвращался в исходное положение когда поворот закончен. Взял медную пластинку и тупо закрутил на саморезы.

И теперь у меня есть вопрос: возможно ли заменить монтажный блок или как еще называют фишка которая с проводами подключается на переключатель поворотов. У меня на ней подгорели контакты. И вот как ее заменить там такой жгут подходит к ней. По ходу надо наверно менять весь жгут. а насколько он длинный? А может есть возможность замены отдельных контактов и как их от туда выковыривать?

2 Просверлил по два отверстия с каждой стороны в которые продел металиическую проволоку по кругу, получилось двойное кольцо. С задней стороны сделал скрутку, получилось, что то в виде хомута. Как делал изображено на фото с рисунком.

3 Сгреб до кучи предварительно смазав. Вместо заклепок вставил медную проволоку и загнул края, клепать не стал (а вдруг придется переделывать) до сих пор так и езжу.

Третья это вот она

— или я в цветах не разбираюсь, или у меня машина не такая,- чё то не нашёл я ничего там красного.. а фотки нету ?,- шоб понять о чём речь.

Подрулевые переключатели Ford Transit Connect / Tourneo Connect с 2013 года

5. Подрулевые переключатели

Снятие/установка подрулевого переключателя

Снятие

1. Установите рулевое колесо, как показано на рисунке.

Читайте также:

Чем отмыть белые кожаные сиденья в автомобиле

2. Высвободите крепления верхней панели облицовки рулевой колонки.

3. Снимите панель.

4. Выкрутите болты (стрелки) и снимите нижнюю панель облицовки рулевой колонки.

Примечание: Не погните и не повредите клеммы элементов.

Автомобили с системой предупреждения о выходе с полосы

5. Выкрутите болты (стрелки) и снимите подрулевой переключатель.

Автомобили без системы слежения за дорожной разметкой

5. Высвободите крепления, как показано на рисунке и снимите подрулевой переключатель.

Установка

1. Выполните установку в последовательности, обратной снятию.

Читайте также:

Сгнило днище авто что делать

Тип двигателя: EcoBoost / Duratorq TDCi

Объем двигателя: 1.0 / 1.5D / 1.6 / 1.6D л.

Мощность: 100 / 150 л. с.
