Гидравлический усилитель рулевого управления (ГУР) — ключевой элемент автомобилей, обеспечивающий комфорт и безопасность при вождении. Он облегчает рулевое управление, позволяя легко маневрировать в городском трафике и на сложных участках дороги. В статье рассмотрим принцип работы ГУР, его преимущества и важность для автомобиля, а также рекомендации по обслуживанию и диагностике этого узла.
Конструкция гидроусилителя руля

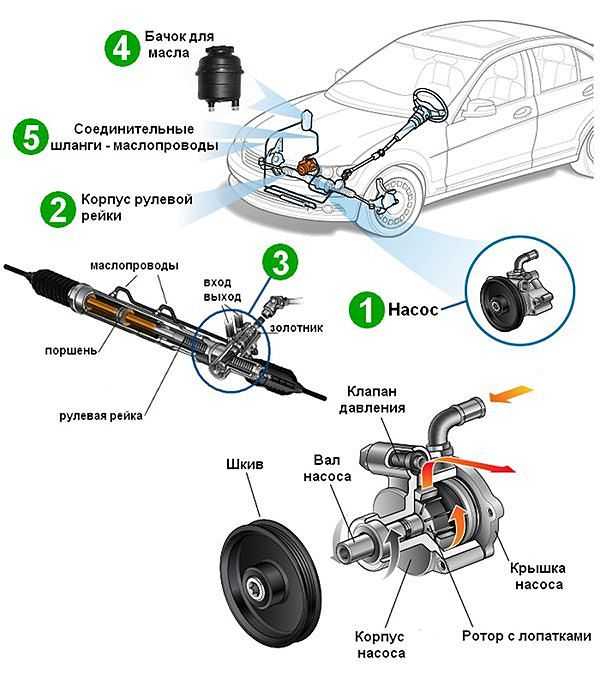

Гидравлический усилитель рулевого управления, независимо от своей конструкции, состоит из нескольких ключевых компонентов:
- насос;
- распределительное устройство;
- исполнительный механизм;
- трубопроводы;
- бачок для жидкости;
Все эти элементы объединены в замкнутую систему с помощью трубопроводов, по которой под давлением циркулирует рабочая жидкость. Именно она является основным рабочим компонентом системы.
Насос предназначен для создания давления в жидкости. Он может приводиться в действие либо от шкива коленвала через ременную передачу, либо от электродвигателя. Регулировка давления осуществляется с помощью перепускного клапана, который встроен в систему.
Распределительное устройство отвечает за перераспределение потоков жидкости, поступающей от насоса. Ключевым элементом этого устройства является золотник, который, перемещаясь, открывает и закрывает необходимые каналы.
Когда колеса автомобиля находятся в нейтральном положении, золотник соединяет трубопровод высокого давления с обратным патрубком. Это означает, что жидкость от насоса поступает на распределитель и сразу же возвращается обратно, не выполняя никаких действий. Однако при повороте руля золотник смещается, открывая и закрывая нужные каналы, и жидкость направляется к исполнительному механизму.
Исполнительный механизм представляет собой гидроцилиндр двойного действия, внутри которого находится поршень, разделяющий цилиндр на две камеры. Во время поворота распределитель подает жидкость в одну из камер, что под давлением заставляет поршень двигаться в нужном направлении. Поршень, в свою очередь, соединен с рулевым механизмом, и при его перемещении передает усилие на механизм управления.
Эксперты отмечают, что гидравлический усилитель рулевого управления играет ключевую роль в обеспечении комфортного и безопасного вождения. Он значительно снижает усилия, необходимые для поворота руля, что особенно важно при маневрировании на малых скоростях и в условиях городского движения. Специалисты подчеркивают, что такая система не только улучшает управляемость автомобиля, но и повышает безопасность, позволяя водителю быстрее реагировать на изменения дорожной ситуации. Однако, как указывают эксперты, гидравлические усилители требуют регулярного обслуживания, включая проверку уровня жидкости и состояния шлангов, чтобы избежать утечек и обеспечить надежную работу. В целом, правильная эксплуатация и своевременное техническое обслуживание гидравлического усилителя способствуют долговечности системы и повышают общую эффективность автомобиля.
Виды и их конструктивные особенности ГУР
Ещё кое-что полезное для Вас:
- Устройство и принцип работы тормозной системы автомобиля
- Какие амортизаторы лучше — как выбрать, рейтинг фирм-производителей
- Как работает амортизатор в подвеске машины
| Компонент ГУР | Функция | Возможные неисправности |
|---|---|---|
| Насос ГУР | Создает давление рабочей жидкости | Износ лопастей, подшипников, утечки |
| Распределитель | Направляет поток жидкости в нужную сторону | Заедание золотника, износ уплотнений |
| Силовой цилиндр | Преобразует давление жидкости в механическое усилие | Износ манжет, утечки, повреждение штока |
| Бачок ГУР | Хранит запас рабочей жидкости | Трещины, утечки, загрязнение фильтра |
| Шланги и трубки | Передают рабочую жидкость | Трещины, перегибы, утечки |
| Рабочая жидкость | Передает давление, смазывает, охлаждает | Низкий уровень, загрязнение, неправильный тип |
| Приводной ремень | Передает вращение от двигателя к насосу | Износ, проскальзывание, обрыв |
Интересные факты
Вот несколько интересных фактов о гидравлическом усилителе рулевого управления автомобиля:
Читайте также:
-
Принцип работы: Гидравлический усилитель рулевого управления использует принцип гидравлики для уменьшения усилия, необходимого для поворота руля. Он работает на основе давления жидкости, которое передается от насоса к цилиндрам, что позволяет водителю легко управлять автомобилем, особенно при низких скоростях или при парковке.
-
История появления: Первые гидравлические усилители рулевого управления начали появляться в автомобилях в 1950-х годах. Они стали популярными благодаря своей способности значительно улучшить управляемость и комфорт вождения, особенно в больших и тяжелых автомобилях.
-
Электрические альтернативы: В последние годы гидравлические усилители постепенно заменяются электрическими системами, которые предлагают более точное управление и меньший вес. Электрические усилители не требуют гидравлической жидкости и могут быть более эффективными, что способствует снижению расхода топлива и уменьшению выбросов CO2.
Видео: Устройство гидроусилителя руля.
Существует несколько типов гидроусилителей, которые различаются по своей конструкции:
- раздельный;
- комбинированный;
Гидроусилитель с раздельной конструкцией использовался на некоторых грузовых автомобилях. Его особенностью является то, что распределитель устанавливается на рулевом механизме, а гидроцилиндр размещается отдельно и соединен с рулевой трапецией через рычаг. При повороте рулевого колеса золотник распределительного устройства направляет жидкость в нужную полость, и поршень, перемещаясь, воздействует на рычаг рулевой трапеции, либо тянет, либо толкает его.
На легковых автомобилях, в свою очередь, чаще всего применяется комбинированная конструкция гидроусилителя. Ее отличительной чертой является то, что распределитель и гидроцилиндр интегрированы в рулевой механизм.
В этом случае поршень цилиндра располагается непосредственно на рулевой рейке.
Когда колеса поворачиваются в определенную сторону, золотник смещается, открывая необходимые каналы, и жидкость поступает в нужную полость, оказывая давление на поршень, который перемещается вместе с рейкой.
https://youtube.com/watch?v=bkbrIb9D4XQ
Принцип работы гидроусилителя руля
Теперь более подробно рассмотрим принцип работы комбинированного ГУР.
В распределительном механизме такого усилителя используется золотник поворотного типа. То есть открытие и закрытие каналов производится за счет проворота этого элемента вокруг оси.
В нейтральном положении, когда колеса авто установлены ровно, золотник соединяет между собой нагнетательную магистраль с трубопроводом обратной подачи. Кроме того открытыми остаются и каналы, ведущие на полости гидроцилиндра.
-
Читайте также:
То есть жидкость не только циркулирует от насоса на распределительное устройство и обратно, она еще и подается в полости, причем в равных количествах и с одинаковым давлением.
При повороте колеса влево, золотник проворачивается, при этом подающая магистраль соединяется с трубопроводом, ведущим к левой полости. Жидкость подается в нее и начинает воздействовать на поршень. При этом золотник соединяет трубопровод обратной подачи с правой полостью, чтобы не создавалось противодействующего давления, и жидкость из нее уходит к насосу.
Если руль выкручен не до упора и оставлен в таком положении, золотник вернется в исходное положение, из-за чего произойдет выравнивание давления в полостях и поршень перестанет перемещаться.
При повороте колес вправо будут происходить процессы, противоположные описанным.
Недостатком такого гидроусилителя является то, что давление, подаваемое на гидроцилиндр одинаково как на малой так и большой скорости. А поскольку при увеличении скоростного режима сопротивление рулевого механизма снижается, то это приводит к такому эффекту как «пустой руль». Результатом такого явления становиться потеря водителем «чувства дороги» из-за того, что руль вращается очень легко.
Чтобы избавиться от этого негативного эффекта, в конструкцию ГУР часто включаются электронные элементы, контролирующие работу усилителя и регулирующие ее в зависимости от скорости.
Все достаточно просто – в систему включен электромагнитный клапан, работающий от электронного блока управления. ЭБУ считывает показания датчиков (скорости, частоты вращения коленвала), и при повышении скорости он подает сигнал на электромагнитный клапан, которые плавно снижает давление жидкости, подаваемой на распределитель. То есть, усилие ГУР на рулевой механизм будет снижаться.
Преимущества и недостатки гидравлического усилителя рулевого управления
Гидравлический усилитель рулевого управления (ГУР) является важным компонентом современных автомобилей, обеспечивая легкость и точность управления. Однако, как и любая другая система, он имеет свои преимущества и недостатки, которые необходимо учитывать при выборе автомобиля или при обслуживании системы.
Преимущества гидравлического усилителя рулевого управления:
- Улучшенная управляемость: ГУР значительно снижает усилие, необходимое для поворота руля, особенно на низких скоростях. Это особенно полезно при маневрировании на парковках или в городских условиях.
- Повышенная безопасность: Легкость управления позволяет водителю быстрее реагировать на изменения дорожной ситуации, что может предотвратить аварии.
- Комфорт: Гидравлический усилитель обеспечивает более плавное и комфортное вождение, уменьшая вибрации и шумы, которые могут возникать при использовании механических систем.
- Устойчивость на высоких скоростях: ГУР обеспечивает стабильность и точность управления на высоких скоростях, что особенно важно для спортивных автомобилей и при движении по трассе.
- Долговечность: При правильном обслуживании гидравлические системы могут служить долго, так как они менее подвержены износу по сравнению с механическими системами.
Недостатки гидравлического усилителя рулевого управления:
- Сложность конструкции: Гидравлические системы более сложны, чем механические, и требуют большего количества компонентов, что может привести к увеличению вероятности поломок.
- Необходимость в обслуживании: ГУР требует регулярного обслуживания, включая проверку уровня жидкости и замену масла, что может увеличить эксплуатационные расходы.
- Потеря эффективности: В случае утечки жидкости или других неисправностей эффективность системы может значительно снизиться, что негативно скажется на управляемости автомобиля.
- Вес: Гидравлические системы, как правило, тяжелее механических, что может повлиять на общую массу автомобиля и, соответственно, на его топливную эффективность.
- Чувствительность к температуре: Гидравлические жидкости могут изменять свои свойства при высоких температурах, что может привести к ухудшению работы системы в условиях сильного нагрева.
Таким образом, гидравлический усилитель рулевого управления обладает как значительными преимуществами, так и определенными недостатками. При выборе автомобиля или при обслуживании системы важно учитывать эти аспекты, чтобы обеспечить максимальную безопасность и комфорт при вождении.
Вопрос-ответ
Как работает гидравлический усилитель рулевого управления?
Гидравлический усилитель рулевого управления использует жидкость под давлением для облегчения поворота руля. Когда водитель поворачивает рулевое колесо, насос создает давление в системе, которое передается на цилиндры, расположенные в рулевой колонке. Это давление помогает уменьшить усилие, необходимое для поворота колеса, обеспечивая более легкое и комфортное управление автомобилем.
Какие преимущества предоставляет гидравлический усилитель по сравнению с механическим?
Гидравлический усилитель рулевого управления обеспечивает более легкое и точное управление автомобилем, особенно на низких скоростях. Он также снижает нагрузку на руки водителя, что делает вождение менее утомительным. Кроме того, гидравлические системы могут адаптироваться к условиям дороги, обеспечивая лучшую обратную связь и стабильность при движении на высоких скоростях.
Как часто нужно обслуживать гидравлический усилитель рулевого управления?
Рекомендуется проверять уровень и состояние гидравлической жидкости каждые 10 000 – 15 000 километров пробега или во время регулярного технического обслуживания автомобиля. Также стоит обращать внимание на наличие утечек и посторонних шумов в системе, так как это может указывать на необходимость ремонта или замены компонентов усилителя.
Советы
СОВЕТ №1
Регулярно проверяйте уровень жидкости в системе гидравлического усилителя рулевого управления. Низкий уровень жидкости может привести к ухудшению работы системы и даже к ее повреждению.
СОВЕТ №2
Обращайте внимание на посторонние звуки при поворотах руля. Если вы слышите скрипы или стуки, это может указывать на проблемы с гидравлическим усилителем, и стоит обратиться к специалисту для диагностики.
СОВЕТ №3
Не забывайте о регулярном обслуживании системы. Замена жидкости и фильтров в гидравлическом усилителе рулевого управления поможет продлить срок службы системы и улучшить ее эффективность.
СОВЕТ №4
При возникновении утечек жидкости внимательно осмотрите шланги и соединения. Устранение утечек на ранней стадии поможет избежать более серьезных проблем и затрат на ремонт.
Гидравлический усилитель рулевого управления (ГУР) является важным компонентом современных автомобилей, обеспечивая легкость и точность управления. Однако, как и любая другая система, он имеет свои преимущества и недостатки, которые необходимо учитывать при выборе автомобиля или при обслуживании системы.
Преимущества гидравлического усилителя рулевого управления:
- Улучшенная управляемость: ГУР значительно снижает усилие, необходимое для поворота руля, особенно на низких скоростях. Это особенно полезно при маневрировании на парковках или в городских условиях.
- Повышенная безопасность: Легкость управления позволяет водителю быстрее реагировать на изменения дорожной ситуации, что может предотвратить аварии.
- Комфорт: Гидравлический усилитель обеспечивает более плавное и комфортное вождение, уменьшая вибрации и шумы, которые могут возникать при использовании механических систем.
- Устойчивость на высоких скоростях: ГУР обеспечивает стабильность и точность управления на высоких скоростях, что особенно важно для спортивных автомобилей и при движении по трассе.
- Долговечность: При правильном обслуживании гидравлические системы могут служить долго, так как они менее подвержены износу по сравнению с механическими системами.
Недостатки гидравлического усилителя рулевого управления:
- Сложность конструкции: Гидравлические системы более сложны, чем механические, и требуют большего количества компонентов, что может привести к увеличению вероятности поломок.
- Необходимость в обслуживании: ГУР требует регулярного обслуживания, включая проверку уровня жидкости и замену масла, что может увеличить эксплуатационные расходы.
- Потеря эффективности: В случае утечки жидкости или других неисправностей эффективность системы может значительно снизиться, что негативно скажется на управляемости автомобиля.
- Вес: Гидравлические системы, как правило, тяжелее механических, что может повлиять на общую массу автомобиля и, соответственно, на его топливную эффективность.
- Чувствительность к температуре: Гидравлические жидкости могут изменять свои свойства при высоких температурах, что может привести к ухудшению работы системы в условиях сильного нагрева.
Таким образом, гидравлический усилитель рулевого управления обладает как значительными преимуществами, так и определенными недостатками. При выборе автомобиля или при обслуживании системы важно учитывать эти аспекты, чтобы обеспечить максимальную безопасность и комфорт при вождении.
