В статье рассмотрим аспекты проверки и регулировки привода сцепления автомобиля, включая конструкцию и принцип работы. Понимание свободного хода педали сцепления и последствия недостаточного или чрезмерного хода поможет водителям избежать проблем с трансмиссией и продлить срок службы автомобиля. Эта информация будет полезна как опытным автомобилистам, так и новичкам, желающим повысить свои знания в техническом обслуживании.
Конструкция и принцип работы сцепления

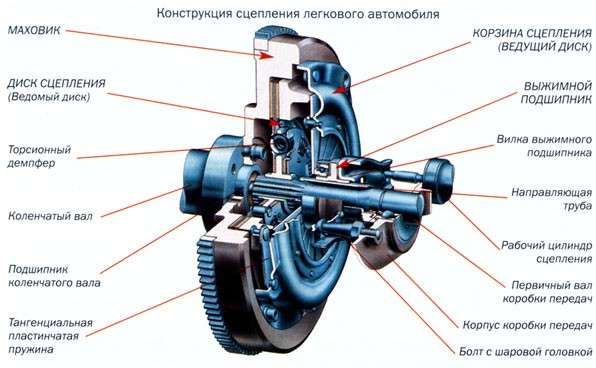

Чтобы лучше понять устройство сцепления, давайте кратко рассмотрим его конструкцию. Это механизм располагается в корпусе, который находится между двигателем и трансмиссией. Со стороны двигателя в корпус входит маховик, а со стороны трансмиссии – ведущий вал. Концевик этого вала соединяется с маховиком, что обеспечивает соосность между коленчатым валом и ведущим валом трансмиссии.
Главным компонентом сцепления является корзина, внутри которой находится ведущий диск. Этот диск имеет пружинное крепление и может перемещаться вдоль оси благодаря пружинам и рычагам. В легковых автомобилях пружина объединена с рычагами, образуя мембранную пружину.
Корзина надежно фиксируется к маховику с помощью болтового соединения. Между корзиной и маховиком располагается ведомый диск. Ось этого диска представляет собой вал трансмиссии, который соединен с ним через шлицы, позволяющие диску перемещаться.
Теперь о принципе работы. Поскольку корзина с ведущим диском прочно закреплена на маховике, она полностью принимает на себя крутящий момент от двигателя. Однако корзина не соединена с трансмиссией, поэтому этот момент не передается. В то же время ведомый диск связан с коробкой передач, так как он установлен на ведущем валу. Для передачи момента необходимо сильно прижать ведомый диск между маховиком и ведущим диском. Эту задачу выполняют пружины, которые поджимают ведущий диск.
Когда возникает необходимость разъединить двигатель и трансмиссию, нужно воздействовать на пружины, сжимающие ведущий диск. При этом усилие уменьшается, и диск, отходя, перестает прижимать ведомый диск к маховику, что приводит к прекращению передачи момента.
Таким образом, чтобы отключить двигатель от трансмиссии, необходимо воздействовать на пружины ведущего диска. Для этого в конструкцию включен выжимной подшипник, который располагается за корзиной на фланце ведущего вала трансмиссии. Перемещаясь по этому фланцу, подшипник может воздействовать на пружины корзины, но для этого ему требуется усилие, чтобы преодолеть их сопротивление. Это усилие создается ногой человека, который нажимает на педаль сцепления. Сила передается через систему привода на подшипник, и он начинает выполнять свою функцию.
Для успешной регулировки и проверки сцепления важно учитывать несколько ключевых аспектов. Эксперты подчеркивают, что прежде всего необходимо иметь четкое представление о конструкции сцепления и его основных компонентах, таких как диск, корзина и выжимной подшипник. Правильная диагностика состояния этих элементов позволяет избежать серьезных неисправностей. Также важным моментом является соблюдение рекомендаций производителя по моментам затяжки и порядку сборки. Специалисты рекомендуют регулярно проверять уровень масла в трансмиссии, так как недостаток смазки может привести к преждевременному износу. Наконец, тестирование сцепления на практике, включая проверку на пробуксовку и плавность переключения передач, является неотъемлемой частью процесса, позволяющей гарантировать надежную работу автомобиля.
Назначение свободного хода педали сцепления
Как уже сказано, со временем происходит износ дисков, в результате чего изменяются зазоры хода дисков и подшипника. Поэтому периодически должна производится регулировка сцепления, а точнее привода, чтобы убрать появившиеся зазоры. У легкового авто все это сводится к тому, что производится всего лишь регулировка свободного хода педали сцепления.
Этот ход должен присутствовать – это всего лишь зазор между вилкой выключения сцепления, выжимным подшипником и рычагами корзины, но он обязательно нужен, чтобы не было постоянного соприкосновения подшипника с рычагами, из-за чего подшипник будет работать постоянно и быстро выйдет из строя. Также этот зазор не должен быть большим, поскольку ход педали сцепления ограничен, и если будет большая выборка на свободный ход, то остального хода педали не хватит для полного выжима ведущего диска.
Читайте также:
Даже при нормальной работе сцепления хотя бы раз в год должен производится замер свободного хода педали. При нормальном рабочем сцеплении данный ход должен составлять 30-35 мм, вне зависимости от типа привода – механического, тросового или гидравлического.
Изменение размера этого хода в основном зависит от стиля вождения водителя. При агрессивном стиле, когда сцепление используется активно, износ дисков, в частности, фрикционных накладок, производится быстрее. В результате размер свободного хода измениться быстрее.
| Аспект регулировки/проверки | Что необходимо знать | Инструменты и материалы |
|---|---|---|
| Общие сведения о сцеплении | Тип сцепления (однодисковое, двухдисковое, сухое, мокрое), принцип работы, основные компоненты (диск, корзина, выжимной подшипник, маховик). | Руководство по эксплуатации автомобиля, схемы сцепления. |
| Признаки неисправности | Пробуксовка сцепления (увеличение оборотов двигателя без соответствующего ускорения), неполное выключение (трудности с переключением передач, хруст), рывки при трогании, посторонние шумы (скрип, скрежет). | Опыт вождения, внимательность к поведению автомобиля. |
| Проверка свободного хода педали | Нормативное значение свободного хода (указано в руководстве по эксплуатации), место измерения (обычно от верхнего положения до начала сопротивления). | Линейка или рулетка. |
| Регулировка свободного хода | Место расположения регулировочного механизма (на тросе сцепления или на штоке главного цилиндра), направление вращения гайки для увеличения/уменьшения хода. | Гаечные ключи (размер по необходимости), плоскогубцы (для фиксации). |
| Проверка уровня тормозной жидкости (для гидравлического привода) | Расположение бачка с тормозной жидкостью, минимальный и максимальный уровни, тип используемой тормозной жидкости (DOT 3, DOT 4 и т.д.). | Фонарик (для осмотра бачка), чистая ветошь. |
| Проверка герметичности гидравлической системы | Места возможной утечки (главный и рабочий цилиндры, шланги, трубки), признаки утечки (подтеки жидкости, снижение уровня). | Фонарик, чистая ветошь, зеркало (для труднодоступных мест). |
| Проверка состояния троса сцепления (для механического привода) | Признаки износа (растрескивание оплетки, заедание, обрыв отдельных жил), правильность прокладки троса. | Фонарик, чистая ветошь. |
| Проверка износа диска сцепления (при снятии коробки передач) | Минимально допустимая толщина фрикционных накладок (указана в руководстве), наличие трещин, сколов, замасливания. | Штангенциркуль, фонарик. |
| Проверка состояния корзины сцепления (при снятии коробки передач) | Наличие трещин на лепестках диафрагменной пружины, равномерность прилегания, отсутствие деформаций. | Визуальный осмотр. |
| Проверка выжимного подшипника (при снятии коробки передач) | Отсутствие люфта, плавность вращения, отсутствие шумов. | Визуальный осмотр, проверка на ощупь. |
| Момент затяжки крепежных элементов | Моменты затяжки болтов крепления корзины сцепления, болтов крепления коробки передач (указаны в руководстве по ремонту). | Динамометрический ключ. |
Интересные факты
Вот несколько интересных фактов о регулировке и проверке сцепления:
-
Точность измерений: Для правильной регулировки сцепления необходимо учитывать не только зазоры и натяжение тросов, но и состояние других компонентов, таких как выжимной подшипник и диск сцепления. Неправильная регулировка может привести к преждевременному износу или даже поломке сцепления.
-
Тест на пробуксовку: Один из простых способов проверки сцепления — это тест на пробуксовку. Для этого нужно включить передачу, удерживая тормоза, и плавно увеличивать обороты двигателя. Если сцепление работает правильно, двигатель должен начать “прыгать” на высоких оборотах, не вызывая пробуксовки. Если сцепление пробуксовывает, это может указывать на его износ.
-
Температурный режим: Сцепление работает в условиях высоких температур, особенно при интенсивной эксплуатации. Избыточный нагрев может привести к перегреву фрикционных материалов, что в свою очередь может вызвать их деградацию. Поэтому важно следить за температурным режимом и избегать длительных пробуксовок, чтобы продлить срок службы сцепления.
Основные неисправности сцепления
Видео: Неисправность сцепления на ВОЛГЕ
Если вовсе не обращать внимания на работу сцепления, то зачастую это приводит к таким проблемам:
- При полном выжиме педали автомобиль продолжает двигаться – сцепление «ведет». Это как раз происходит из-за износа дисков, при этом выборка появившегося в результате износа зазора не производится. Увеличенный свободный ход приводит к тому, что полностью разъединить мотор с КПП не удается и крутящий момент продолжает передаваться даже при полном выжиме педали. Сопровождается это усложненным переключением передач, хрустом при вхождении в зацепление шестерен КПП;
- Противоположной описанному ситуацией является пробуксовка сцепления. Причиной пробуксовки является отсутствие свободного хода и перетяжка положения вилки. В результате выжимной подшипник постоянно немного поджимает пружины ведущего диска, из-за чего он не полностью прижимает ведомый диск. Признаками пробуксовки является более затрудненный набор скорости, специфический запах в салоне из-за постоянного перегрева накладок, повышенный шум работы из-за постоянно вращающегося выжимного подшипника.
- Повышенный шум в работе может быть и из-за малого свободного хода, когда выжимной подшипник поджат к рычагам корзины, но не выжимает их. То есть, пробуксовки нет, но подшипник постоянно вращается.
Проверка и регулировка свободного хода педали сцепления
Если вы заметили указанные симптомы, в первую очередь необходимо оценить состояние привода, а затем измерить свободный ход. Важно проверить места соединения педали сцепления с тросом, тягой или штифтом поршня главного цилиндра гидравлического привода. После этого следует обратить внимание на соединение тяги, торса или штифта рабочего цилиндра с вилкой выжимного подшипника.
Видео: регулировка сцепления .самый легкий способ ваз 2110.2111.2112
Проверка свободного хода производится обычной линейкой. Один край ее упирают в пол, а второй подставляют к педали. Затем слегка нажимают на педаль, производя выборку всех зазоров от педали к рычагам корзины. При этом педаль двигается без особого сопротивления. Когда все зазоры выбраны, движению педали будет препятствовать пружины корзины, у движения педали появится сопротивление. Именно этот ход до начала сопротивления и нужно замерить, составлять он должен 30-35 мм.
Если свободный ход больше или меньше, производится регулировка. У всех авто, с разными приводами сцепления регулировка производится в одном месте – точке соединения привода с вилкой подшипника. Для этого на штифте троса, тяги или рабочего цилиндра имеется резьба с двумя гайками. Этим штифтом привод заходит в вилку и закрепляется гайками.
Поэтому регулировка свободного хода производится изменением длины входа штифта в отверстие вилки. Достаточно послабить контргайку и второй гайкой изменить длину входа штифта путем накручивания или откручивания гайки. При большом свободном ходе гайка накручивается на штифт, а при малом – откручивается. После производится еще один замер длины свободного хода, и если он соответствует норме, регулировочная гайка зажимается контргайкой. Если зазор не соответствует, нужно далее производить регулировку.
-
Читайте также:
После регулировки нужно проверить работоспособность сцепления. Если оно продолжает неисправно работать, возможен выход из строя одного из элементов сцепления и потребуется его замена.
Советы по выбору и замене сцепления
Выбор и замена сцепления – это важные этапы в обслуживании автомобиля, которые требуют внимательного подхода и знаний. Правильный выбор сцепления может значительно повлиять на производительность автомобиля и его долговечность. Вот несколько советов, которые помогут вам сделать правильный выбор и успешно провести замену сцепления.
1. Определение типа сцепления
Существует несколько типов сцеплений, включая механические, гидравлические и электронные. Перед покупкой нового сцепления важно определить, какой тип используется в вашем автомобиле. Это можно сделать, изучив техническую документацию или проконсультировавшись с профессионалом.
2. Учет характеристик автомобиля
При выборе сцепления необходимо учитывать мощность и крутящий момент двигателя, а также тип трансмиссии. Для высокопроизводительных автомобилей может потребоваться сцепление с улучшенными характеристиками, способное выдерживать большие нагрузки. Также стоит обратить внимание на вес автомобиля и условия эксплуатации, такие как частые поездки по городу или длительные поездки по трассе.
3. Качество и производитель
При выборе сцепления важно обращать внимание на качество и репутацию производителя. Рекомендуется выбирать детали от известных брендов, которые зарекомендовали себя на рынке. Это поможет избежать проблем с надежностью и долговечностью сцепления.
4. Комплектующие для замены
При замене сцепления рекомендуется менять не только сам диск сцепления, но и другие компоненты, такие как выжимной подшипник и корзина сцепления. Это обеспечит более надежную работу системы и предотвратит необходимость в повторной замене в ближайшем будущем.
5. Подготовка к замене
Перед началом замены сцепления необходимо подготовить все необходимые инструменты и материалы. Убедитесь, что у вас есть доступ к руководству по ремонту вашего автомобиля, где указаны все этапы замены. Также стоит подготовить место для работы, чтобы обеспечить удобный доступ к трансмиссии.
6. Процесс замены сцепления
Замена сцепления – это сложный процесс, который требует определенных навыков и знаний. Если вы не уверены в своих силах, лучше обратиться к профессионалам. Если вы решите выполнить замену самостоятельно, следуйте инструкциям из руководства и будьте внимательны на каждом этапе, чтобы избежать ошибок.
7. Проверка после замены
После завершения замены сцепления важно провести проверку его работы. Убедитесь, что сцепление плавно включается и выключается, нет посторонних звуков и вибраций. Также рекомендуется провести тест-драйв, чтобы убедиться в правильности установки и отсутствии проблем.
-
Читайте также:
Следуя этим советам, вы сможете правильно выбрать и заменить сцепление, что обеспечит надежную работу вашего автомобиля на протяжении долгого времени.
Вопрос-ответ
Как правильно отрегулировать сцепление?
Для этого достаточно простой линейки. Проводится замер следующим образом: линейку устанавливают перпендикулярно ходу педали и фиксируют значение. Производят плавное нажатие на педаль, пока не почувствуется ее сопротивление, и снова фиксируют показатель.
Как проводится диагностика сцепления?
Диагностика сцепления проводится с помощью различных методов, включая визуальный осмотр, механические испытания и использование специализированных приборов, таких как динамометры и тестеры сцепления. Основные этапы включают оценку состояния поверхности, измерение силы сцепления и анализ факторов, влияющих на сцепление, таких как температура, влажность и загрязнения. Результаты помогают определить эффективность сцепления и необходимость в ремонте или замене компонентов.
Как проверяется сцепление?
Проверка на ручном тормозе. Нужно поставить авто на ручной тормоз, завести мотор и нажать на педаль сцепления. Потом потребуется включить 3 или 4 передачу и попытаться поехать. Если мотор начнет дергаться и заглохнет, это значит, что сцепление в рабочем состоянии.
Советы
СОВЕТ №1
Перед началом регулировки сцепления обязательно ознакомьтесь с руководством пользователя вашего автомобиля. В нем могут быть указаны специфические параметры и процедуры, которые необходимо учитывать при настройке сцепления.
СОВЕТ №2
Проверьте состояние всех компонентов сцепления, включая диск, корзину и подшипник. Износ или повреждение этих деталей могут значительно повлиять на работу сцепления и его регулировку.
СОВЕТ №3
При регулировке сцепления используйте специальные инструменты, такие как динамометрический ключ, чтобы обеспечить точность и избежать повреждений. Неправильная настройка может привести к преждевременному износу или поломке системы.
СОВЕТ №4
После завершения регулировки обязательно проведите тест-драйв, чтобы убедиться, что сцепление работает корректно. Обратите внимание на плавность переключения передач и отсутствие посторонних звуков.
