В статье рассмотрим, как измерить ток утечки аккумулятора автомобиля с помощью мультиметра. Утечка тока может разрядить аккумулятор, что приведет к проблемам с запуском двигателя и работой электроники. Знание методов проверки утечки тока поможет владельцам автомобилей своевременно выявлять и устранять проблемы, обеспечивая надежную работу аккумулятора и продлевая его срок службы.
Признаки утечки тока
После того как автомобиль простоит два-три дня с включенной массой и под сигнализацией, аккумуляторная батарея разряжается, и запустить двигатель становится практически невозможно. В некоторых случаях разрядка может произойти уже через сутки. Причины этого могут быть различными:
- оставленное включенным энергоемкое электрическое оборудование, например, водитель поставил машину в гараж и забыл выключить габаритные огни;
- проблемы с самой аккумуляторной батареей, которая уже не способна удерживать заряд;
- утечка тока через электрические системы автомобиля.
Наиболее распространенной является третья проблема. Чтобы ее устранить, необходимо сначала выявить факт утечки, а затем определить источник утечки тока.
Замыкание может происходить на любом потребителе, на проводах с поврежденной изоляцией или непосредственно на колодках предохранителей. Для поиска источников утечки тока в автомобиле используется мультиметр.
Замер тока утечки в автомобиле с помощью мультиметра является важной процедурой для диагностики электрических систем. Эксперты подчеркивают, что утечка тока может привести к разрядке аккумулятора и, как следствие, к проблемам с запуском двигателя. Правильный подход к измерению включает отключение аккумулятора и подключение мультиметра в разрыв цепи. Это позволяет точно определить уровень утечки и выявить неисправные компоненты. Специалисты рекомендуют проводить такие замеры регулярно, особенно в старых автомобилях, где вероятность возникновения проблем выше. Кроме того, важно помнить о безопасности: при работе с электрическими системами необходимо соблюдать осторожность и следовать инструкциям производителя мультиметра.
Проблемы с аккумулятором
Поскольку главный признак утечки тока – быстрая разрядка аккумуляторной батареи, нужно знать причины, по которым это может происходить. Иногда бывает, что причина выхода АКБ из строя не утечка тока, а проблема именно с самой батареей. Среди причин, которые приводят к выходу аккумулятора из строя, выделяют:
- Замыкание банки батареи вследствие повышенной нагрузки или брака.
- Оплывание активных элементов цепи в силу длительности и интенсивности эксплуатации.
- Повреждение пластикового корпуса из-за механического удара или низкой температуры.
- Обрыв цепи при ударах, перегрузках и т.д.
В этом случае надо замерить напряжение на аккумуляторе, и, если оно не отвечает номинальному, проблема не в утечке тока на потребителе и нужно менять АКБ.
Еще одна распространенная проблема – поломка одного из двух основных элементов электрической цепи – стартера или генератора. Стартер является самым мощным потребителем, в пиковые моменты сила тока в нем превышает 200 А. При неисправности обмотки стартера, он может потреблять ток, который не может обеспечить батарея, в результате чего двигатель не прокручивается. В этом случае требуется проверить стартер. С генератором проблема в другом – он может просто недостаточно заряжать аккумулятор, что не позволит получить нужную мощность для запуска двигателя.
| Шаг | Действие | Ожидаемый результат |
|---|---|---|
| 1 | Убедиться, что все потребители энергии выключены (фары, магнитола, плафоны, сигнализация в режиме охраны и т.д.). | Отсутствие активных потребителей тока. |
| 2 | Открыть все двери и капот, дождаться “засыпания” электроники (обычно 10-30 минут после закрытия дверей). | Все электронные блоки перешли в режим минимального энергопотребления. |
| 3 | Отсоединить минусовую клемму аккумулятора. | Аккумулятор отключен от бортовой сети. |

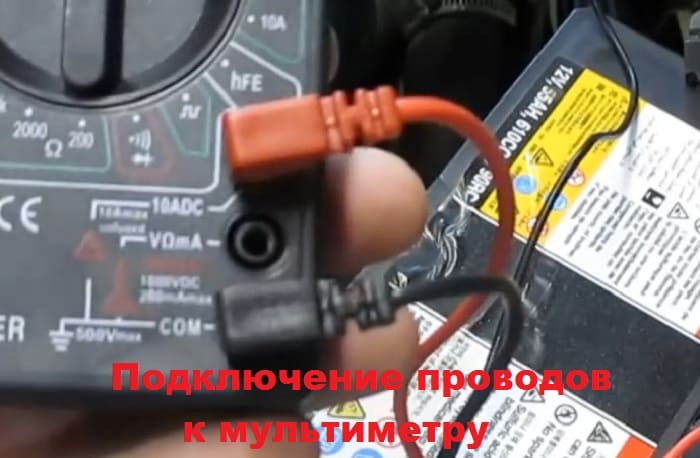

| 4 | Подключить мультиметр в режиме измерения тока (амперметр) между минусовой клеммой аккумулятора и отсоединенным минусовым проводом. | Мультиметр включен в разрыв цепи. |
| 5 | Установить предел измерения тока на мультиметре (обычно 10А или 20А). | Мультиметр готов к измерению тока утечки. |
| 6 | Зафиксировать показания мультиметра. | Получено значение тока утечки. |
| 7 | Сравнить полученное значение с допустимыми нормами (обычно 20-50 мА для современных авто). | Определение наличия или отсутствия чрезмерной утечки тока. |
| 8 | Если ток утечки превышает норму, последовательно отключать предохранители, наблюдая за показаниями мультиметра. | Выявление цепи, в которой происходит утечка тока. |
| 9 | После выявления проблемной цепи, детально проверить компоненты этой цепи. | Обнаружение неисправного элемента, вызывающего утечку. |
| 10 | После устранения неисправности, повторить шаги 1-7 для проверки результата. | Подтверждение устранения утечки тока. |
Интересные факты
Вот несколько интересных фактов о замере тока утечки в автомобиле с помощью мультиметра:
-
Определение утечки тока: Ток утечки в автомобиле — это ток, который проходит через электрическую систему, даже когда автомобиль выключен. Он может быть вызван неисправными компонентами, такими как реле, датчики или даже оставленные включенными устройства. Замер этого тока помогает выявить проблемы, которые могут разряжать аккумулятор.
-
Метод замера: Для измерения тока утечки мультиметр подключается последовательно с аккумулятором. Это означает, что мультиметр должен быть включен в цепь, что позволяет ему измерять весь ток, проходящий через систему. Важно помнить, что перед началом замера необходимо отключить все потребители, чтобы получить точные показания.
-
Нормальные значения: В большинстве автомобилей нормальный ток утечки составляет от 20 до 50 мА. Если показания превышают эти значения, это может указывать на наличие проблемы. Например, ток утечки выше 100 мА может свидетельствовать о неисправности в системе, что требует дальнейшей диагностики и устранения неисправностей.
Замер тока мультиметром
Перед началом работы следует отключить все электрические устройства автомобиля, включая магнитолу и сигнализацию. В противном случае результаты измерений мультиметра могут оказаться неверными.
Мультиметр необходимо установить в режим амперметра с максимальным значением измерения 10 А. В зависимости от модели устройства, это можно сделать различными способами, но обычно измерительные провода подключаются в верхний и нижний разъемы.
Читайте также:
Для более точной проверки тока утечки рекомендуется доработать провода мультиметра, установив на щупы стандартные крокодильчики. Это обеспечит надежный контакт с клеммами аккумулятора и предотвратит искажение данных. Сделать это достаточно просто, а крокодильчики можно легко найти в любом автомагазине.
Перед тем как измерить ток утечки в автомобиле, необходимо отсоединить минусовую клемму аккумулятора и отвести ее в сторону, чтобы избежать случайного контакта. Затем следует проверить надежность соединения массы с кузовом: один крокодильчик подключается к снятой клемме, а другой — к клемме аккумулятора.
После выполнения этих шагов на мультиметре появятся показания. Нормальный уровень тока утечки для автомобиля составляет 0,08 А или 80 мА. Это говорит о том, что все системы изолированы должным образом и при отключении нет замыкания на массу.
В идеале показатель должен находиться в пределах от 0,01 до 0,02 А, то есть 10-20 мА. Если же ток на мультиметре превышает допустимое значение утечки в 0,08 А, необходимо выяснить причину этого и устранить проблему.
Определение места утечки тока
Чтобы найти ток утечки, потребуется определить, какой из потребителей не работает в штатном режиме, для чего потребуется обследовать всю электрическую систему автомобиля.
Сначала еще раз убедитесь в том, что все электрооборудование отключено, например, магнитола, включенная в режиме ожидания может потреблять ток до 0,3 А. При этом мультиметр оставляем подключенным к разомкнутой минусовой клемме аккумулятора.
Убедившись, что все электрооборудование отключено, можно приступать к дальнейшей проверке. Для этого нужно найти коробку с предохранителями и схему их цепей. Самостоятельно запомнить то, за какие потребители отвечает каждый из предохранителей нереально.
Поэтому просто вынимаем каждый предохранитель по очереди, продолжая замер утечки тока мультиметром. Если показания не меняются, значит, можно устанавливать предохранитель на место, поскольку через его цепь ток не утекает. Если после изъятия предохранителя показания тестера нормализовались, то есть ток понизился до 0,08 А и ниже, нужно отметить этот предохранитель и узнать по схеме, за какие потребители он отвечает.
-
Читайте также:
Далее нужно продолжить работу методом исключения. Для этого предохранитель вставляется обратно, внимательно обследуются все потребители, запитанные от него . Для этого они последовательно отключаются, а цепь соединяется напрямую. На том потребителе или проводе, где показатели тока нормализовались, и происходит утечка. Тогда этот элемент подлежит ремонту или замене. Нередко случается утечка на клеммах предохранителя, которые заржавели и окислились, поэтому обследование начинайте с колодки предохранителей.
Видео:Как проверить утечку тока на автомобиле мультиметром (тестером).
Заключение
Чтобы определить утечки тока в электрической системе автомобиля, не нужно специальных знаний или навыков. Для полной диагностики понадобится только мультиметр – прибор, который имеется у большинства автолюбителей, а если нет, приобретите его за небольшие деньги в любом хозяйственном магазине.
Профилактика утечки тока
Профилактика утечки тока в автомобиле является важной задачей для обеспечения надежной работы электрической системы и предотвращения разрядки аккумулятора. Утечка тока может происходить по различным причинам, включая неисправности в проводке, старые или поврежденные компоненты, а также неправильное подключение аксессуаров. Регулярный замер тока утечки с помощью мультиметра позволяет выявить проблемы на ранней стадии и избежать серьезных последствий.
Первым шагом в профилактике утечки тока является понимание нормальных значений тока, которые могут варьироваться в зависимости от модели автомобиля и установленного оборудования. Обычно, нормальный уровень тока утечки составляет от 20 до 50 мА, однако в некоторых случаях может быть допустимо значение до 100 мА. Если измеренный ток превышает эти значения, это может указывать на наличие проблемы.
Для замера тока утечки необходимо использовать мультиметр, который должен быть настроен на режим измерения тока (ампер). Важно помнить, что мультиметр должен быть подключен последовательно в цепь, что означает, что необходимо разъединить один из проводов, и подключить мультиметр между источником питания и нагрузкой. Обычно это делается с помощью отрицательного провода аккумулятора.
Перед началом измерений рекомендуется отключить все электрические устройства в автомобиле, включая фары, радио и другие аксессуары. После этого можно приступать к замеру тока. Если мультиметр показывает высокие значения, необходимо поэтапно отключать предохранители, чтобы определить, какой из компонентов вызывает утечку. Это поможет локализовать проблему и упростит процесс ремонта.
После выявления источника утечки, важно провести диагностику и устранить неисправности. Это может включать замену поврежденных проводов, ремонт или замену неисправных компонентов, а также проверку правильности подключения дополнительных устройств. Регулярные проверки и профилактические меры помогут избежать повторных проблем с утечкой тока и продлить срок службы аккумулятора и электрической системы автомобиля.
Кроме того, стоит обратить внимание на состояние аккумулятора. Если он старый или имеет повреждения, это может также способствовать утечке тока. Регулярная проверка состояния аккумулятора и его зарядки поможет предотвратить проблемы, связанные с электрической системой автомобиля.
Вопрос-ответ
Как правильно подключить мультиметр для замера тока утечки в автомобиле?
Для замера тока утечки необходимо отключить аккумулятор автомобиля и подключить мультиметр в разрыв между отрицательной клеммой аккумулятора и проводом, идущим к кузову. Убедитесь, что мультиметр установлен в режим измерения тока (обычно обозначается как “A” или “mA”). После этого можно подключить аккумулятор и считать показания мультиметра.
-
Читайте также:
Каковы допустимые значения тока утечки в автомобиле?
Допустимые значения тока утечки варьируются, но обычно они не должны превышать 30-50 мА. Если показания мультиметра превышают эти значения, это может указывать на наличие неисправности в электрической системе автомобиля, что требует дальнейшей диагностики.
Что делать, если ток утечки превышает норму?
Если ток утечки превышает допустимые значения, рекомендуется провести диагностику электрической системы. Это может включать проверку всех подключенных устройств, предохранителей и проводки на наличие коротких замыканий или неисправностей. В некоторых случаях может потребоваться помощь специалиста для более детального анализа проблемы.
Советы
СОВЕТ №1
Перед началом замера тока утечки обязательно отключите аккумулятор автомобиля. Это поможет избежать короткого замыкания и защитит мультиметр от повреждений.
СОВЕТ №2
Убедитесь, что мультиметр настроен на правильный режим измерения тока. Для замера тока утечки выберите режим постоянного тока (DC) и установите диапазон измерений, который подходит для ожидаемого значения тока.
СОВЕТ №3
При подключении мультиметра к цепи следите за полярностью. Подключите красный щуп к положительному выводу, а черный – к отрицательному. Неправильное подключение может привести к ошибочным показаниям или повреждению прибора.
СОВЕТ №4
После завершения замера не забудьте вернуть все соединения на место и снова подключить аккумулятор. Также рекомендуется проверить работу всех электрических систем автомобиля, чтобы убедиться, что они функционируют корректно после проведения измерений.
Профилактика утечки тока в автомобиле является важной задачей для обеспечения надежной работы электрической системы и предотвращения разрядки аккумулятора. Утечка тока может происходить по различным причинам, включая неисправности в проводке, старые или поврежденные компоненты, а также неправильное подключение аксессуаров. Регулярный замер тока утечки с помощью мультиметра позволяет выявить проблемы на ранней стадии и избежать серьезных последствий.
Первым шагом в профилактике утечки тока является понимание нормальных значений тока, которые могут варьироваться в зависимости от модели автомобиля и установленного оборудования. Обычно, нормальный уровень тока утечки составляет от 20 до 50 мА, однако в некоторых случаях может быть допустимо значение до 100 мА. Если измеренный ток превышает эти значения, это может указывать на наличие проблемы.
Для замера тока утечки необходимо использовать мультиметр, который должен быть настроен на режим измерения тока (ампер). Важно помнить, что мультиметр должен быть подключен последовательно в цепь, что означает, что необходимо разъединить один из проводов, и подключить мультиметр между источником питания и нагрузкой. Обычно это делается с помощью отрицательного провода аккумулятора.
-
Читайте также:
Перед началом измерений рекомендуется отключить все электрические устройства в автомобиле, включая фары, радио и другие аксессуары. После этого можно приступать к замеру тока. Если мультиметр показывает высокие значения, необходимо поэтапно отключать предохранители, чтобы определить, какой из компонентов вызывает утечку. Это поможет локализовать проблему и упростит процесс ремонта.
После выявления источника утечки, важно провести диагностику и устранить неисправности. Это может включать замену поврежденных проводов, ремонт или замену неисправных компонентов, а также проверку правильности подключения дополнительных устройств. Регулярные проверки и профилактические меры помогут избежать повторных проблем с утечкой тока и продлить срок службы аккумулятора и электрической системы автомобиля.
Кроме того, стоит обратить внимание на состояние аккумулятора. Если он старый или имеет повреждения, это может также способствовать утечке тока. Регулярная проверка состояния аккумулятора и его зарядки поможет предотвратить проблемы, связанные с электрической системой автомобиля.
