Выжимной подшипник сцепления — важный элемент трансмиссии автомобиля, обеспечивающий плавное переключение передач и взаимодействие между двигателем и коробкой передач. Понимание его работы и возможных неисправностей поможет автовладельцам своевременно выявлять и устранять проблемы, что увеличит срок службы автомобиля и повысит безопасность на дороге. В статье рассмотрим конструкцию выжимного подшипника, его функциональные особенности и распространенные неисправности, что поможет вам лучше ориентироваться в обслуживании и ремонте вашего транспортного средства.
Принцип действия

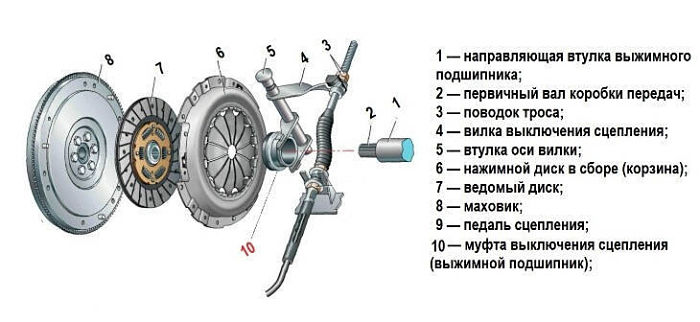

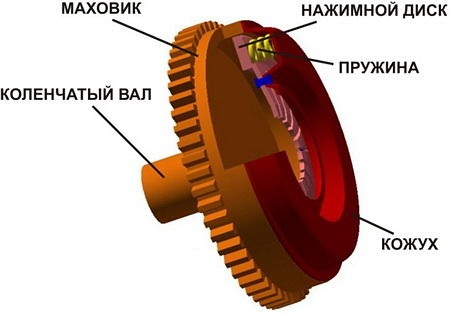

Классическая схема «сухого» сцепления, используемого в легковых автомобилях, представляет собой систему с постоянным замыканием. Эта конструкция включает корзину с ведущим диском, который крепится к маховику с помощью болтов. Между ними располагается ведомый диск, который устанавливается на шлицы первичного вала коробки передач. Благодаря мощной диафрагменной пружине ведомый диск постоянно прижимается к маховику, что и обуславливает название данной схемы как замкнутой.
Выжимной подшипник выполняет функцию размыкания потока. Когда водитель нажимает на педаль сцепления, с помощью привода подшипник перемещается по направляющей втулке, установленной на первичном валу, в сторону корзины. Под действием усилия ноги водителя подшипник оказывает давление на диафрагму, что приводит к перемещению ведущего диска внутрь корзины. В результате он отходит и освобождает ведомый диск, что прерывает передачу вращения. После отпускания педали подшипник возвращается в сторону коробки передач, а пружина возвращает ведущий диск на место, восстанавливая поток.
Выжимной подшипник сцепления играет ключевую роль в работе трансмиссии автомобиля. Его основная функция заключается в обеспечении плавного переключения передач, что достигается за счет давления на пружины сцепления. При нажатии на педаль сцепления подшипник перемещается, освобождая сцепление и позволяя переключать передачи без усилий.
Однако, как и любой другой компонент, выжимной подшипник подвержен износу и неисправностям. Одной из наиболее распространенных проблем является шум при работе сцепления, который может свидетельствовать о недостаточной смазке или повреждении подшипника. Также возможны ситуации, когда сцепление не disengages полностью, что приводит к затруднениям при переключении передач. Важно регулярно проверять состояние выжимного подшипника, так как его неисправности могут привести к серьезным повреждениям трансмиссии и увеличению затрат на ремонт. Профессиональная диагностика и своевременная замена изношенных деталей помогут избежать неприятных последствий и продлить срок службы автомобиля.
Виды, и конструктивные особенности
В конструкции сцепления авто применяется два вида выжимных подшипников:
- Механические.
- Гидравлические.
Основные элементы выжимных подшипников — это шариковые или роликовые подшипники закрытого типа. Они используются как на механическом, так и гидравлическом типе изделия. В их конструкцию входит также корпус.
В механических элементах этот корпус предназначен для взаимосвязи с вилкой привода сцепления. Такие узлы могут иметь самую разную конструкцию (корпус представлен в виде втулки, вставляемой во внутреннюю обойму, или же он устанавливается на внешнее кольцо), но у всех корпусов присутствуют специальные выступы, на которые воздействует вилка. В целом, в механических подшипниках корпусы только для этого и предназначены.
В гидравлических выжимных подшипниках конструкция корпуса сложнее, поскольку он выступает в роли гидроцилиндра. Суть работы у него такая – водитель, нажимая на педаль, создает давление жидкости в приводе сцепления. Эта жидкость поступает в корпус и выдавливает поршень гидроцилиндра с закрепленным на нем подшипником. Сам корпус в такой конструкции не перемещается вместе с упорным элементом, что дает возможность жестко фиксировать его болтами к корпусу сцепления.
Подшипник в конструкции узла используется для создания нажима с минимальным трением. При контакте с диафрагменной пружиной он вращаетсяс той же скорость, что и элементы сцепления, из-за чего трение между контактируемыми поверхностями отсутствует. Трение есть в самом подшипнике, но незначительное.
Привод выжимного подшипника бывает механический, гидравлический и комбинированный. В первом случае усилие от педали передается системой тяг или приводным тросом. Используется этот привод с механическими подшипниковыми узлами.
- Читайте также:
Гидравлический привод соответственно применяется на втором типе подшипников, поскольку жидкость у него является основным рабочим элементом (от ее давления срабатывает гидроцилиндр).
Особенность комбинированного привода заключается в том, что жидкость действует не на подшипник, а на вилку, а та в свою очередь перемещает механический подшипник.
Ещё кое-что полезное для Вас:
- Какие тормозные колодки лучше выбрать для своего автомобиля?
- Разновидности ступичных подшипников, применение и конструктивные особенности
- Что такое ШРУС в автомобиле, устройство, где находится
| Принцип работы | Признаки неисправности | Возможные причины неисправности |
|---|---|---|
| Передача усилия от педали сцепления к лепесткам диафрагменной пружины корзины сцепления. | Шум (скрежет, гул, свист) при нажатии на педаль сцепления. | Износ подшипника (шариков, обойм). |
| Обеспечение плавного включения и выключения сцепления. | Вибрация педали сцепления при нажатии. | Деформация или повреждение подшипника. |
| Отключение двигателя от трансмиссии для переключения передач. | Затрудненное переключение передач. | Заедание подшипника, отсутствие смазки. |
| Постоянное вращение при выжатом сцеплении. | Неполное выключение сцепления (пробуксовка). | Износ или повреждение вилки выключения сцепления, неправильная регулировка. |
| Возврат в исходное положение при отпускании педали. | Повышенный люфт педали сцепления. | Износ или повреждение возвратной пружины, износ вилки. |
Интересные факты
Вот несколько интересных фактов о выжимном подшипнике сцепления:
-
Принцип работы: Выжимной подшипник сцепления, также известный как подшипник сцепления, играет ключевую роль в механизме сцепления автомобиля. Он обеспечивает плавное disengagement (разъединение) сцепления, позволяя водителю переключать передачи. При нажатии на педаль сцепления выжимной подшипник перемещается к диску сцепления, освобождая его от давления, что позволяет двигателю и трансмиссии работать независимо друг от друга.
-
Типы подшипников: Существует несколько типов выжимных подшипников, включая механические и гидравлические. Гидравлические подшипники обеспечивают более плавное и легкое управление сцеплением, так как они используют жидкость для передачи силы, в то время как механические подшипники полагаются на пружины и механические соединения.
-
Неисправности и их последствия: Неисправности выжимного подшипника могут привести к различным проблемам, включая трудности при переключении передач, скрежет или шум при нажатии на педаль сцепления и даже полное отключение сцепления. Игнорирование этих симптомов может привести к более серьезным повреждениям трансмиссии и увеличению стоимости ремонта.
Видео: Сцепление автомобиля
Признаки износа выжимного подшипника
Выжимные подшипниковые узлы – изделия надежные и могут прослужить большой срок. Обычно он выходит из строя из-за естественного износа самого подшипника. Но его ресурс может существенно сократить неправильная регулировка сцепления и частые длительные выжимы сцепления.
Относительно регулировки, то скорость износа повышается в случае, когда узел сильно близко подведен к пружине, из-за чего они между собой контактируют. В результате подшипник постоянно работает, что сокращает его ресурс .
Гидравлические подшипники менее надежны из-за корпуса. В конструкции гидроцилиндра обязательно присутствуют резиновые уплотнители, которые со временем начинают пропускать жидкость. Из-за этого привод может завоздушиться и перестанет срабатывать.
Признаками неисправности выжимного подшипника являются:
- повышенная шумность при выжиме сцепления (шелест, гул)
- хруст и стуки;
- подклинивание педали;
- легкость провала педали и «ведение» сцепления;
Повышенная шумность появляется при износе подшипника. Из-за люфтов его составные части могут несколько смещаться и перекашиваться, что сопровождается указанными звуками. Эксплуатация авто возможна, но с заменой узла лучше не затягивать, поскольку он в любой момент может рассыпаться.
Хруст и стуки появляются в результате разрушения узла. Обычно сепаратор подшипника раскалывается, и частицы его попадают в зону движения тел качения, что и вызывает хрусты.
Подклинивание педали происходит не из-за подшипника, а втулки, по которой он движется. Коррозия и грязь на поверхности затрудняет движение.
Читайте также:
В гидравлических подшипниках ведение сцепления, легкость опускания педали и постоянно уменьшающийся уровень жидкости в бачке сигнализируют о потери герметичности. И если видимых подтеков на приводе нет, то проверять следует уже сам узел.
Выжимные подшипники являются неремонтируемыми деталями, поэтому при появлении признаков износа он заменяется. Сложность в проведении работ по замене заключается в том, что для снятия узла необходимо демонтировать КПП.
Ремонт и замена выжимного подшипника
Ремонт и замена выжимного подшипника сцепления – это важные процедуры, которые могут потребоваться в процессе эксплуатации автомобиля. Выжимной подшипник, являясь частью системы сцепления, выполняет ключевую функцию в процессе переключения передач и обеспечении плавной работы трансмиссии. При его неисправности возникают различные проблемы, которые могут привести к необходимости его замены.
Первым шагом в ремонте или замене выжимного подшипника является диагностика. Важно определить, действительно ли подшипник является источником проблемы. Основные симптомы неисправности включают:
- Шум при нажатии на педаль сцепления, который может проявляться как скрип, гул или свист.
- Трудности при переключении передач, особенно при включении первой или задней передачи.
- Проблемы с возвратом педали сцепления в исходное положение.
- Постоянное нажатие на педаль сцепления, которое может привести к перегреву и преждевременному износу других компонентов сцепления.
Если диагностика подтверждает неисправность выжимного подшипника, необходимо произвести его замену. Процесс замены включает несколько этапов:
- Подготовка автомобиля: Убедитесь, что автомобиль находится на ровной поверхности, и зафиксируйте его с помощью стояночного тормоза. Снимите аккумулятор для предотвращения короткого замыкания.
- Снятие трансмиссии: Для доступа к выжимному подшипнику необходимо снять трансмиссию. Это может потребовать демонтажа карданного вала, выхлопной системы и других компонентов, мешающих доступу.
- Замена подшипника: После снятия трансмиссии вы сможете получить доступ к выжимному подшипнику. Снимите старый подшипник и установите новый, убедившись, что он правильно зафиксирован и не имеет люфта.
- Сборка: Установите трансмиссию обратно, следуя в обратном порядке снятия. Убедитесь, что все крепления надежно затянуты, и проверьте состояние других компонентов сцепления, таких как диск сцепления и маховик.
- Тестирование: После завершения сборки запустите двигатель и проверьте работу сцепления. Убедитесь, что переключение передач происходит плавно, а шумы отсутствуют.
Важно отметить, что замена выжимного подшипника – это задача, требующая определенных навыков и инструментов. Если у вас нет опыта в ремонте автомобилей, рекомендуется обратиться к профессионалам. Неправильная установка может привести к повторным неисправностям и дополнительным затратам.
Кроме того, стоит учитывать, что замена выжимного подшипника может быть хорошей возможностью для проверки и замены других компонентов сцепления, таких как диск и корзина сцепления, особенно если они также имеют признаки износа. Это позволит избежать повторного снятия трансмиссии в ближайшем будущем и сэкономит время и деньги.
Вопрос-ответ
Каковы основные функции выжимного подшипника сцепления?
Выжимной подшипник сцепления служит для передачи усилия от педали сцепления к диску сцепления. Он позволяет разъединить двигатель и трансмиссию, обеспечивая плавное переключение передач и предотвращая износ сцепления при неактивном состоянии.
Какие признаки указывают на неисправность выжимного подшипника?
Неисправность выжимного подшипника может проявляться в виде посторонних шумов при нажатии на педаль сцепления, затрудненного переключения передач, а также в вибрациях и пробуксовке сцепления. Если вы заметили эти симптомы, рекомендуется провести диагностику.
Какова процедура замены выжимного подшипника сцепления?
Замена выжимного подшипника требует снятия трансмиссии. Сначала необходимо отсоединить аккумулятор, затем снять коробку передач, после чего можно заменить старый подшипник на новый. После установки рекомендуется проверить работу сцепления и убедиться в отсутствии утечек масла.
Советы
СОВЕТ №1
Регулярно проверяйте уровень жидкости в системе сцепления. Низкий уровень жидкости может привести к неправильной работе выжимного подшипника, что в свою очередь может вызвать его преждевременный износ.
СОВЕТ №2
Обратите внимание на звуки, исходящие от сцепления. Если вы слышите скрежет или посторонние шумы при нажатии на педаль сцепления, это может быть признаком неисправности выжимного подшипника. Не откладывайте диагностику, чтобы избежать серьезных поломок.
СОВЕТ №3
При замене сцепления всегда меняйте и выжимной подшипник. Это поможет избежать повторных затрат на ремонт в будущем и обеспечит надежную работу всей системы сцепления.
СОВЕТ №4
Следите за состоянием педали сцепления. Если она начинает “проваливаться” или требует больших усилий для нажатия, это может указывать на проблемы с выжимным подшипником или другими компонентами сцепления. Рекомендуется обратиться к специалисту для диагностики.
Ремонт и замена выжимного подшипника сцепления – это важные процедуры, которые могут потребоваться в процессе эксплуатации автомобиля. Выжимной подшипник, являясь частью системы сцепления, выполняет ключевую функцию в процессе переключения передач и обеспечении плавной работы трансмиссии. При его неисправности возникают различные проблемы, которые могут привести к необходимости его замены.
Первым шагом в ремонте или замене выжимного подшипника является диагностика. Важно определить, действительно ли подшипник является источником проблемы. Основные симптомы неисправности включают:
- Шум при нажатии на педаль сцепления, который может проявляться как скрип, гул или свист.
- Трудности при переключении передач, особенно при включении первой или задней передачи.
- Проблемы с возвратом педали сцепления в исходное положение.
- Постоянное нажатие на педаль сцепления, которое может привести к перегреву и преждевременному износу других компонентов сцепления.
Если диагностика подтверждает неисправность выжимного подшипника, необходимо произвести его замену. Процесс замены включает несколько этапов:
- Подготовка автомобиля: Убедитесь, что автомобиль находится на ровной поверхности, и зафиксируйте его с помощью стояночного тормоза. Снимите аккумулятор для предотвращения короткого замыкания.
- Снятие трансмиссии: Для доступа к выжимному подшипнику необходимо снять трансмиссию. Это может потребовать демонтажа карданного вала, выхлопной системы и других компонентов, мешающих доступу.
- Замена подшипника: После снятия трансмиссии вы сможете получить доступ к выжимному подшипнику. Снимите старый подшипник и установите новый, убедившись, что он правильно зафиксирован и не имеет люфта.
- Сборка: Установите трансмиссию обратно, следуя в обратном порядке снятия. Убедитесь, что все крепления надежно затянуты, и проверьте состояние других компонентов сцепления, таких как диск сцепления и маховик.
- Тестирование: После завершения сборки запустите двигатель и проверьте работу сцепления. Убедитесь, что переключение передач происходит плавно, а шумы отсутствуют.
Важно отметить, что замена выжимного подшипника – это задача, требующая определенных навыков и инструментов. Если у вас нет опыта в ремонте автомобилей, рекомендуется обратиться к профессионалам. Неправильная установка может привести к повторным неисправностям и дополнительным затратам.
-
Читайте также:
Кроме того, стоит учитывать, что замена выжимного подшипника может быть хорошей возможностью для проверки и замены других компонентов сцепления, таких как диск и корзина сцепления, особенно если они также имеют признаки износа. Это позволит избежать повторного снятия трансмиссии в ближайшем будущем и сэкономит время и деньги.
