Устройство автомобильного стартера

Стартер автомобиля — ключевой элемент для запуска двигателя и функционирования транспортного средства. В статье рассмотрим устройство стартера, его принцип работы и различные типы, доступные на рынке. Также обсудим основные неисправности, с которыми сталкиваются автовладельцы, и методы их диагностики и устранения. Эта информация будет полезна как профессионалам, так и автомобилистам, желающим лучше понять работу своего автомобиля и избежать проблем на дороге.

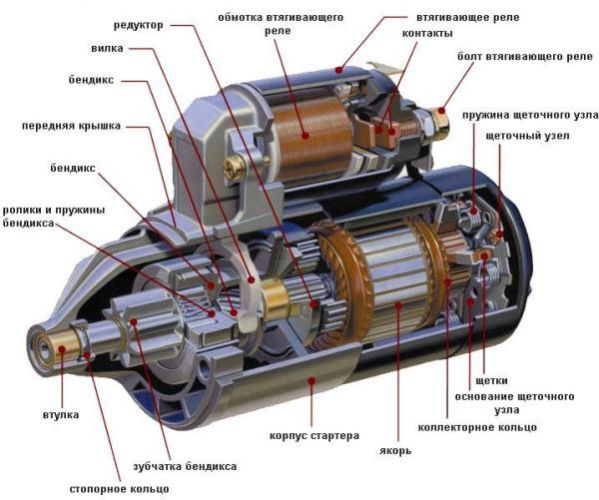

Основные составные части

Автомобильный стартер представляет собой усовершенствованный электрический двигатель постоянного тока, дополненный коллекторно-щеточным механизмом. В его конструкцию также входит система управления, которая отвечает за включение и отключение электромотора, а также исполнительный механизм, который взаимодействует с маховиком коленчатого вала.

В качестве управляющего элемента используется втягивающее реле, выполняющее две ключевые функции:

1. Замыкание электрической цепи, что обеспечивает подачу напряжения на электродвигатель.
2. Соединение шестерни исполнительного механизма с зубчатым сектором маховика.

Втягивающее реле состоит из обмотки и якоря, который соединен с исполнительным механизмом через вилку.

Исполнительный механизм, применяемый в автомобильном стартере, называется бендиксом. Главным его компонентом является приводная шестерня, которая передает вращение вала электродвигателя на маховик. В традиционной конструкции стартера эта шестерня размещена на валу ротора электромотора и соединена с ним шлицевым подвижным соединением, позволяющим шестеренке перемещаться по валу и передавать усилие.

В бендиксе предусмотрена обгонная муфта, которая предотвращает обратную передачу усилия. Это важно, так как после запуска двигателя скорость коленчатого вала превышает обороты ротора стартера. Водитель не всегда успевает отключить стартер, что может привести к обратной передаче усилия от маховика к стартеру и его повреждению. Обгонная муфта разрывает связь между приводной шестеренкой бендикса и ротором стартера, если обороты ротора становятся слишком высокими.

Стартер получает питание от двух электрических цепей. Первая цепь – это прямая связь от аккумулятора к электромотору. Поскольку стартер требует значительного количества электроэнергии, для минимизации потерь напряжения используется медный кабель большого сечения, который обеспечивает прямую подачу энергии на электродвигатель.

Эта цепь остается постоянно разомкнутой во втягивающем реле, что предотвращает случайное включение электродвигателя.

Вторая цепь предназначена для питания втягивающего реле. Поскольку потребление энергии в этой цепи незначительное, используется стандартная проводка. В этой цепи также имеется разрыв, расположенный в замке зажигания.

Эти электрические цепи работают последовательно. Сначала замыкается вторая цепь, что активирует реле, после чего оно замыкает первую цепь.

Автомобильный стартер является ключевым элементом в системе запуска двигателя, и его работа вызывает интерес у многих специалистов в области автомобильной техники. Эксперты отмечают, что стартер состоит из нескольких основных компонентов: электродвигателя, редуктора и соленоида. Эти элементы работают в тесной связке, обеспечивая быструю и эффективную подачу энергии для запуска двигателя.

По мнению специалистов, важным аспектом является выбор качественных материалов и технологий производства, что напрямую влияет на надежность и долговечность стартера. Также эксперты подчеркивают необходимость регулярного обслуживания, включая проверку аккумулятора и электрических соединений, что может предотвратить множество проблем. В условиях современных автомобилей, где электроника играет значительную роль, стартеры становятся все более сложными, что требует от производителей постоянного совершенствования технологий.

Стартер. Схема запуска автомобиля. Как работает стартер. car starter motor de arranque

Принцип работы

При повороте ключа водитель замыкает цепь запитки втягивающего реле. Электрическая энергия поступает на обмотку реле, что приводит к образованию магнитного поля. Это поле воздействует на якорь, и он втягивается внутрь реле. Смещаясь, он тянет за собой вилку и перемещает бендикс по роторному валу, приводная шестеренка входит в зубья маховика.

Втягивающее реле также размыкает первую цепь – питания электродвигателя. С внешней стороны на нем имеется два вывода для подключения кабеля, идущего от АКБ, и шины, по которой поступает напряжение на электромотор. С внутренней стороны корпуса реле к этим выводам подсоединены контакты, прозванные пятаками. Эти два вывода, не контактирующие между собой, и являются разрывом цепи питания мотора.

При срабатывания реле якорь после втягивания замыкает пятаки, напряжение подается на двигатель, и он включается. При этом шестерня бендикса уже введена в зацепление.

После запуска силовой установки, когда обороты коленвала превышают скорость вращения ротора, срабатывает обгонная муфта, разъединяя бендикс с валом, они начинают вращаться по отдельности.

Интересные факты

Вот несколько интересных фактов об устройстве автомобильного стартера:

1. Электрический двигатель: Автомобильный стартер представляет собой небольшой электрический двигатель, который работает на постоянном токе. Он преобразует электрическую энергию из аккумулятора в механическую, чтобы запустить двигатель внутреннего сгорания. Это позволяет стартеру развивать высокие обороты, необходимые для запуска двигателя.

2. Соленоид: В конструкции стартера используется соленоид, который выполняет две функции: он замыкает электрическую цепь, подавая ток на стартер, и одновременно включает механизм, который соединяет стартер с маховиком двигателя. Это позволяет стартеру эффективно передавать вращение на коленчатый вал.

3. Защита от перегрева: Современные стартеры оснащены защитными механизмами, которые предотвращают их перегрев. Например, если стартер работает слишком долго (обычно более 10-15 секунд), встроенные термозащитные устройства отключают его, чтобы избежать повреждений. Это важно, так как перегрев может привести к выходу из строя как стартера, так и аккумулятора.

Видео: Принцип работы стартера

Когда ключ зажигания отпускается, цепь питания втягивающего реле разрывается. В результате исчезает магнитное поле, и пружина, находящаяся в реле, возвращает якорь в исходное положение, размыкая контакты и освобождая бендикс – стартер отключается.

Принцип работы стартера

Типы и их особенности

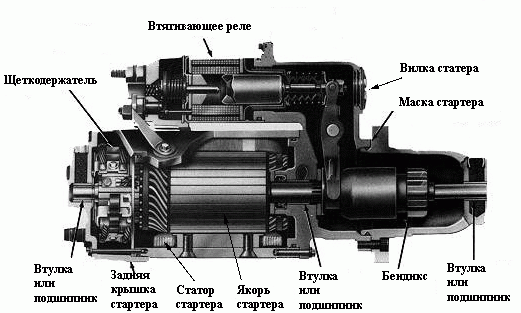

Выше описана классическая конструкция стартера. Она отличается тем, что бендикс посажен напрямую на вал ротора. Такой тип сейчас считается устаревшим. Такая конструкция требует использования электродвигателя со сниженной скоростью вращения и повышенным тяговым усилием. Из-за этого стартер был массивным и значительным по размерам.

Более современной считается конструкция стартера, которая включает в себя редуктор.

Редуктор в конструкции обеспечивает изменение передаточного соотношения. То есть, этот элемент преобразовывает скорость вращения в тяговое усилие. Поэтому нет надобности использовать мощные электродвигатели, да еще и со сниженными оборотами. Использование редуктора позволило уменьшить размеры стартера и обеспечить уменьшенное потребление электроэнергии.

В конструкции редукторных стартеров применяются разные типы редукторов, но наибольшее распространение получила планетарная передача. Она компактна по размерам и достаточно надежна.

В планетарном редукторе используется дополнительный вал, на который посажен бендикс. То есть прямой связи между ним и ротором эл. двигателя нет, но они взаимодействуют между собой через редуктор.

Классический планетарный редуктор состоит из ведущей шестерни (прозванной солнечной), зубчатого венца и водило с сателлитами. Все составные части зацеплены между собой. Отличительной особенностью этого редуктора — это использования каждой составной части в качестве и ведомого элемента.

В случае со стартером в качестве ведущей шестерни выступает солнечная, установленная на валу ротора. Зубчатый венец обездвижен и зафиксирован в корпусе. Выходное вращение с редуктора снимается с водило, к которому прикреплен вал бендикса.

Несмотря на дополнительную составную часть принцип работы редукторного стартера не отличается от классического.

Выпускаются редукторные стартеры и с цилиндрической передачей. Но ввиду более сложной конструкции они встречаются реже, чем изделия с планетарной передачей.

Ещё кое-что полезное для Вас:

• Загорелся Check Engine — возможные неисправности и способы их устранения
• Подбор свечей зажигания для авто
• Расшифровка обозначения (маркировки) свечей зажигания Bosch

Основные виды поломок

Неисправности автомобильного стартера можно условно разделить на две основные группы. Первая группа включает механические неисправности. К ним относятся:

• подгорание контактных площадок;
• износ подшипников;
• повреждение зубьев ведущей шестерни;
• заклинивание якоря втягивающего реле;
• разрушение обгонной муфты;
• заедание бендикса на валу.

Эти проблемы можно устранить с помощью обслуживания и замены поврежденных компонентов. Например, подгоревшие площадки можно очистить, а изношенные подшипники – заменить.

Вторая группа неисправностей стартера – электрические. Эти поломки считаются более серьезными, так как их устранение может быть сложным. К ним относятся:

• износ щеток и контактных пластин коллектора;
• обрыв обмоток статора и втягивающего реле;
• короткое замыкание обмоток.

Хотя замена щеток не представляет особой сложности, ремонт коллектора может вызвать трудности, так как требует перепайки всех его пластин. Обрывы и замыкания могут устранить только квалифицированные автоэлектрики. При этом отремонтированный стартер может снова выйти из строя, поэтому иногда целесообразнее заменить узел, чем заниматься его ремонтом. Реле при электрических неисправностях, как правило, не подлежит ремонту и заменяется новым.

Что касается редукторных стартеров, то и редуктор может выйти из строя. Его уязвимым местом является зубчатый венец, который производители часто изготавливают из пластика для снижения уровня шума и удешевления производства. Под воздействием нагрузок этот венец может разрушаться, что приводит к выходу редуктора из строя. Для восстановления работоспособности стартера необходимо заменить венец. Некоторые автолюбители, чтобы избежать повторных поломок, предпочитают устанавливать венец из металла.

Видео: Стартёр не работает. В чём причина?

Стартер автомобиля не работает. В чём причина? Полезный совет от АВТО электрика.

Уход и обслуживание стартера

Первым шагом в уходе за стартером является регулярная проверка его состояния. Важно следить за наличием коррозии на контактах и соединениях. Коррозия может привести к плохому контакту, что, в свою очередь, может вызвать проблемы с запуском двигателя. Если вы заметили коррозию, необходимо очистить контакты с помощью специального средства или мелкой наждачной бумаги.

Также стоит обратить внимание на состояние проводов, соединяющих стартер с аккумулятором и другими компонентами системы. Провода не должны иметь трещин, изломов или других повреждений. В случае обнаружения дефектов, провода следует заменить, чтобы избежать перебоев в работе стартера.

Регулярная проверка уровня заряда аккумулятора также играет важную роль в обслуживании стартера. Низкий уровень заряда может привести к недостаточной мощности для запуска двигателя, что создаст дополнительную нагрузку на стартер. Рекомендуется проверять аккумулятор не реже одного раза в месяц, особенно в холодное время года, когда его производительность может снижаться.

Кроме того, стоит обратить внимание на работу реле стартера. Если стартер не срабатывает при повороте ключа зажигания, возможно, проблема кроется именно в реле. Проверка реле может быть выполнена с помощью мультиметра, который позволит определить, поступает ли напряжение на стартер.

Не менее важным аспектом является смазка подвижных частей стартера. Некоторые модели стартеров требуют периодической смазки, чтобы избежать износа и заедания. Используйте только рекомендованные производителем смазочные материалы, чтобы не повредить механизм.

Наконец, стоит помнить о том, что стартер — это электрический компонент, и его работа может зависеть от внешних факторов, таких как температура окружающей среды. В холодное время года рекомендуется избегать длительных попыток запуска двигателя, так как это может привести к перегреву стартера и его выходу из строя.

В заключение, регулярное обслуживание и уход за стартером помогут обеспечить его надежную работу и предотвратить возможные поломки. Следуя простым рекомендациям, вы сможете продлить срок службы стартера и избежать ненужных затрат на его замену.

Вопрос-ответ

Какова основная функция автомобильного стартера?

Основная функция автомобильного стартера заключается в запуске двигателя внутреннего сгорания. Он обеспечивает необходимую мощность для вращения коленчатого вала двигателя, что позволяет ему начать работать.

Какие основные компоненты входят в состав стартера?

Основные компоненты стартера включают электродвигатель, редуктор, соленоид и щетки. Эти элементы работают вместе, чтобы обеспечить эффективный запуск двигателя, преобразуя электрическую энергию в механическую.

Почему стартер может не работать?

Стартер может не работать по нескольким причинам, включая разряженный аккумулятор, неисправный соленоид, поврежденные провода или износ внутренних компонентов стартера. Регулярная проверка и обслуживание могут помочь предотвратить эти проблемы.

Советы

СОВЕТ №1

Регулярно проверяйте состояние аккумулятора. Слабый или разряженный аккумулятор может привести к неправильной работе стартера, поэтому убедитесь, что он всегда в хорошем состоянии и заряжен.

СОВЕТ №2

Следите за чистотой контактов стартера. Загрязненные или окисленные контакты могут вызвать проблемы с запуском двигателя. Периодически очищайте их и проверяйте на наличие коррозии.

СОВЕТ №3

Не игнорируйте странные звуки при запуске. Если вы слышите щелчки или другие необычные звуки, это может быть признаком неисправности стартера. Обратитесь к специалисту для диагностики и ремонта.

СОВЕТ №4

Изучите руководство по эксплуатации вашего автомобиля. В нем могут быть указаны специфические рекомендации по обслуживанию стартера, которые помогут продлить его срок службы и избежать проблем.

Первым шагом в уходе за стартером является регулярная проверка его состояния. Важно следить за наличием коррозии на контактах и соединениях. Коррозия может привести к плохому контакту, что, в свою очередь, может вызвать проблемы с запуском двигателя. Если вы заметили коррозию, необходимо очистить контакты с помощью специального средства или мелкой наждачной бумаги.

Также стоит обратить внимание на состояние проводов, соединяющих стартер с аккумулятором и другими компонентами системы. Провода не должны иметь трещин, изломов или других повреждений. В случае обнаружения дефектов, провода следует заменить, чтобы избежать перебоев в работе стартера.

Регулярная проверка уровня заряда аккумулятора также играет важную роль в обслуживании стартера. Низкий уровень заряда может привести к недостаточной мощности для запуска двигателя, что создаст дополнительную нагрузку на стартер. Рекомендуется проверять аккумулятор не реже одного раза в месяц, особенно в холодное время года, когда его производительность может снижаться.

Кроме того, стоит обратить внимание на работу реле стартера. Если стартер не срабатывает при повороте ключа зажигания, возможно, проблема кроется именно в реле. Проверка реле может быть выполнена с помощью мультиметра, который позволит определить, поступает ли напряжение на стартер.

Не менее важным аспектом является смазка подвижных частей стартера. Некоторые модели стартеров требуют периодической смазки, чтобы избежать износа и заедания. Используйте только рекомендованные производителем смазочные материалы, чтобы не повредить механизм.

Наконец, стоит помнить о том, что стартер — это электрический компонент, и его работа может зависеть от внешних факторов, таких как температура окружающей среды. В холодное время года рекомендуется избегать длительных попыток запуска двигателя, так как это может привести к перегреву стартера и его выходу из строя.

В заключение, регулярное обслуживание и уход за стартером помогут обеспечить его надежную работу и предотвратить возможные поломки. Следуя простым рекомендациям, вы сможете продлить срок службы стартера и избежать ненужных затрат на его замену.
