Трансформаторное масло обеспечивает надежную работу силовых трансформаторов, выполняя функции изоляции и охлаждения. Этот продукт, получаемый из нефти, обладает свойствами, позволяющими эффективно справляться с высокими температурами и электрическими нагрузками. В статье рассмотрим состав трансформаторного масла, его применение и последствия возникновения дуги. Понимание этих аспектов поможет специалистам оценить важность трансформаторного масла для безопасной эксплуатации энергетических систем.
Область применения трансформаторного масла
Для начала развеем мифы. Существует мнение, что все жидкости проводят электрический ток. На самом деле это не так, и не всегда очевидно, как с металлами.
Ключевое свойство трансформаторного масла — высокое сопротивление электрическому току. Оно настолько велико, что выступает в роли диэлектрика (в разумных пределах).
Смазочные характеристики в электротехнике не так важны. А вот теплопроводность имеет огромное значение.
О свойствах масла стоит поговорить подробнее, так как они вытекают из двух основных областей его применения:
-
В электрических трансформаторах масло служит диэлектриком и средством для отвода тепла. Электроустановки сильно нагреваются, а воздушное охлаждение менее эффективно, так как не обеспечивает плотного контакта между охлаждаемым объектом и средой. Поэтому трансформаторы делают массивными с большой площадью для рассеивания тепла. Основная задача трансформаторного масла — эффективный отвод тепла при компактной конструкции.

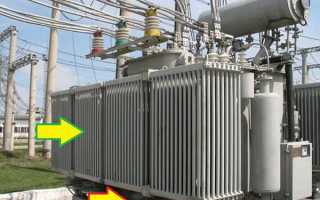

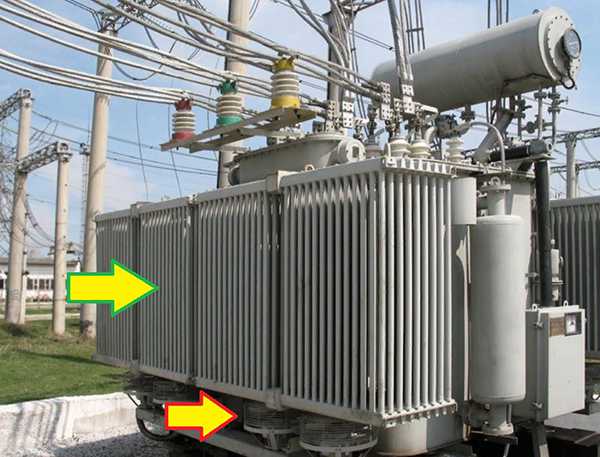

Радиаторы также присутствуют и могут быть оснащены вентиляторами для обдува.Однако такая система не может сравниться по размерам с трансформаторами на воздушном охлаждении (в пользу жидкостных).
-
Трансформаторное масло используется в контактных группах выключателей. Здесь речь идет не о кнопках на стене, а о масляных выключателях, которые могут достигать размеров небольшого дома и применяются на высоковольтных подстанциях, обеспечивающих электроэнергией промышленные предприятия или целые города.
Эксплуатационные характеристики таких устройств впечатляют: напряжение может достигать нескольких сотен тысяч вольт, а сила тока — до 50 тысяч ампер.
В этих устройствах масло выполняет две функции. Во-первых, это изоляционные свойства, как в трансформаторах. Главное назначение — эффективное гашение электрической дуги.
При размыкании (или замыкании) контактов в электрических коммутационных устройствах возникает электрическая дуга, способная разрушить контактную группу за несколько циклов.
Однако проблемы возникают только в воздушной среде. Если внутренняя полость заполнена трансформаторным маслом, искрения и дуги не произойдут.
Для объективности отметим, что существует и другое решение. Помимо масляных, активно используются вакуумные выключатели. Однако они качественно выполняют лишь одну функцию — гашение дуги. Диэлектрические свойства вакуума сопоставимы с обычным воздухом. Но это уже тема для другой статьи.
Читайте также:
Эксперты в области энергетики подчеркивают важность трансформаторного масла как ключевого компонента в работе электрических трансформаторов. Это масло выполняет несколько функций: оно не только изолирует электрические элементы, но и отводит тепло, что способствует эффективной работе оборудования. Состав трансформаторного масла включает минеральные масла, а также добавки, улучшающие его свойства, такие как антикоррозионные и антиоксидантные компоненты.
Специалисты отмечают, что выбор масла зависит от условий эксплуатации трансформатора. Например, в регионах с низкими температурами рекомендуется использовать масла с низкой вязкостью, что обеспечивает надежную работу в холодный период. Также важным аспектом является регулярный мониторинг состояния масла, так как его загрязнение или старение могут привести к снижению эффективности и даже выходу из строя оборудования. Таким образом, правильный выбор и уход за трансформаторным маслом являются залогом надежной работы энергетических систем.
Технические характеристики трансформаторного масла
Так же, как и минеральное моторное, трансформаторное масло производится путем перегонки подготовленной сырой нефти (очищенной), методом кипячения сырья. После возгонки при температуре 300°C — 400°C, остается так называемый соляровый дистиллят.
Собственно, эта субстанция является основой для получения трансформаторного масла. Во время очистки, снижается насыщенность ароматическими углеродами и не углеродными соединениями. В результате повышается стабильность продукта.
При возгонке и выделении дистиллята, можно управлять физическими и химическими процессами. Манипулируя базовым сырьем и технологией, можно менять свойства трансформаторного масла. Они определяются полученным соотношением компонентов:

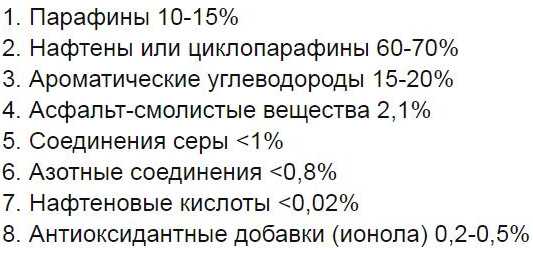

Интересно, что этот продукт экологически чист. При его производстве, использовании и утилизации, воздействие на природу не выше, чем у исходного сырья (сырой нефти). В состав не включаются добавки, синтезированные искусственным путем.
Как и нефть, масло для трансформаторов и выключателей не токсично (насколько это можно сказать о нефтепродуктах), не разрушает озоновый слой, и бесследно разлагается в природной среде.
Одна из важных характеристик – плотность трансформаторного масла. Типичная величина лежит в диапазоне 0,82 – 0,89 * 10³ кг/м³. Цифры зависят от температуры: рабочий диапазон в пределах 0°C – 120°C.
При нагреве она уменьшается, этот фактор принимается во внимание при проектировании радиаторной системы охлаждения трансформаторов.
Поскольку масла относительно универсальны, эта характеристика может варьироваться в зависимости от потребностей заказчика. Трансформаторные подстанции располагаются в различных климатических зонах, зачастую в условиях крайнего Севера и Сибири.
-
Читайте также:
| Свойство/Характеристика | Описание/Значение | Влияние на работу трансформатора |
|---|---|---|
| Состав | Минеральное масло, очищенное от примесей (парафины, ароматические углеводороды) | Определяет диэлектрическую прочность, вязкость, температуру застывания и другие важные характеристики. |
| Диэлектрическая прочность (пробивное напряжение) | Способность масла выдерживать высокое напряжение без пробоя. Измеряется в кВ/мм. | Обеспечивает надежную изоляцию обмоток трансформатора, предотвращая короткие замыкания. |
| Вязкость | Сопротивление масла течению. Измеряется в мм²/с (cSt). | Влияет на эффективность охлаждения трансформатора (циркуляция масла). Высокая вязкость затрудняет циркуляцию, низкая – может привести к повышенному износу. |
| Температура вспышки | Температура, при которой масло начинает выделять пары, способные воспламениться. | Показатель пожарной безопасности. |
| Температура застывания | Температура, при которой масло переходит в твердое состояние. | Ограничивает работу трансформатора при низких температурах. |
| Кислотное число | Количественное содержание кислот в масле. | Показатель старения масла. Высокое кислотное число указывает на окисление и снижение качества изоляции. |
| Содержание воды | Количество влаги в масле (ppm). | Снижает диэлектрическую прочность, способствует коррозии и старению изоляции. |
| Газовый анализ растворенных газов | Анализ состава растворенных газов (водород, метан, этилен, ацетилен и др.). | Позволяет диагностировать возможные неисправности трансформатора (перегрев, дуговые разряды). |
| Цвет и запах | Визуальные характеристики. | Индикаторы качества и возможного загрязнения. |
Интересные факты
Вот несколько интересных фактов о трансформаторном масле:
-
Изоляционные свойства: Трансформаторное масло обладает высокими диэлектрическими свойствами, что делает его идеальным для использования в электрических трансформаторах. Оно предотвращает электрические разряды и обеспечивает надежную изоляцию между проводниками, что критически важно для безопасной работы оборудования.
-
Термостойкость и охлаждение: Трансформаторное масло не только изолирует, но и эффективно отводит тепло, образующееся в процессе работы трансформатора. Это помогает поддерживать оптимальную рабочую температуру и предотвращает перегрев, что увеличивает срок службы трансформатора.
-
Экологические аспекты: Современные трансформаторные масла часто разрабатываются с учетом экологических требований. Например, существуют биорастворимые масла на основе растительных компонентов, которые уменьшают риск загрязнения окружающей среды в случае утечки, что делает их более безопасными для экосистемы.
Не только плотность меняется в зависимости от температуры
Вязкость трансформаторного масла влияет на характеристики электроустановки.
| Параметры | ТКп | Масло селективной очистки | Т-1500У | гк | вг | АГК | МВТ |
|---|---|---|---|---|---|---|---|
| Кинематическая вязкость, им²/с при температуре | |||||||
| 50°С | 9 | 9 | – | 9 | 9 | 5 | – |
| 40°С | – | – | 11 | – | – | – | 3,5 |
| 20°С | – | 28 | – | – | – | – | – |
| -30°С | 1500 | 1300 | 1300 | 1200 | 1200 | – | – |
| -40°С | – | – | – | – | – | 800 | 150 |
| Кислотное число, мг КОН/г, не более | 0,02 | 0,02 | 0,01 | 0,01 | 0,01 | 0,01 | 0,02 |
| Температура, °С | |||||||
| Вспышка в закрытом тигле, не ниже | 135 | 150 | 135 | 135 | 135 | 125 | 95 |
| Температура застывания, не выше | -45 | -45 | -45 | -45 | -45 | -60 | -65 |
Для обеспечения электрической прочности масла вязкость должна быть высокой, почти как у твердого диэлектрика. Однако изоляция проводников — не единственная функция масла.
- Теплоотвод возможен только при достаточной текучести теплоносителя. Для эффективного охлаждения вязкость должна быть минимальной.
- Гашение электрической дуги. При размыкании контактов под нагрузкой возникает дуга, напоминающая сварочную.
Густое масло не сможет быстро заполнить пространство при движении контактов, что может привести к образованию воздушных полостей и дугообразованию. Жидкое масло поддерживает среду без пузырьков.
Вспышка и воспламенение
Интересный с точки зрения физики процесса, такой параметр, как температура вспышки трансформаторного масла. Для любых нефтепродуктов, это температура воспламенения жидкой среды, при контакте с открытым источником пламени.
Однако внутри трансформатора не создаются условия для горения, по причине отсутствия достаточного количества кислорода. А вот открытое пламя теоретически возможно: если при размыкании контактов образуется кратковременная дуга.
Поэтому в свойства масел закладывается увеличение температуры вспышки. Это значение постепенно уменьшается, по причине дефектов трансформаторного оборудования. При нормальной работе, температура вспышки напротив, увеличивается. Допустимое значение – более 155°C.
Электрическая дуга или как горят трансформаторы — видео
Для понимания механизма – температура вспышки связана с испаряемостью масла. То есть, оно должно быть достаточно жидким, но при этом не переходить в газообразное состояние при нормальных условиях эксплуатации.
Кроме традиционного параметра, есть такое понятие, как температура самовоспламенения, характерное именно для трансформаторов. В нашем случае эта величина составляет 350°C – 400°C.
Если обмотки нагреются до такой температуры – возникает неконтролируемое горение и взрыв трансформатора. К счастью, подобные случаи происходят крайне редко. Разумеется, при условии соблюдения условий эксплуатации.
Поэтому, вместе с подбором качественного масла, необходимо постоянно следить за состоянием электроустановок. При проведении тестовых отборов жидкости, можно понять, какие проблемы есть в самом трансформаторе или высоковольтном выключателе.
После проведенных исследований, оцениваются такие показатели, как преломление вязкости, плотность, диэлектрические свойства, и пр. Результаты сравниваются с табличными значениями, установленными стандартом применения масел.
В таблице показаны основные показатели трансформаторного масла:
| Температура t, °С |
Плотность р, кг/м3 |
Cp, кДж/(кгК) | λ, Вт/(м’К) | а-10**8, м2/с | μ-10**4, Пас | v-10**6, м2/с | ß-10**4, К”1 | Рг |
| 0 | 892,5 | 1,549 | 0,1123 | 8,14 | 629,8 | 70:5 | 6,80 | 866 |
| 10 | 886.4 | 1,620 | 0,1115 | 7,83 | 335,5 | 37,9 | 6.85 | 484 |
| 20 | 880,3 | 1,666 | 0,1106 | 7,56 | 198,2 | 22,5 | 6,90 | 298 |
| 30 | 874,2 | 1,729 | 0,1008 | 7,28 | 128,5 | 14.7 | 6.95 | 202 |
| 40 | 868,2 | 1,788 | 0,1090 | 7,03 | 89.4 | 10,3 | 7,00 | 146 |
| 50 | 862,1 | 1,846 | 0,1082 | 6,80 | 65.3 | 7,58 | 7,05 | 111 |
| 60 | 856,0 | 1,905 | 0,1072 | 6,58 | 49,5 | 5,78 | 7,10 | 87,8 |
| 70 | 850,0 | 1,964 | 0,1064 | 6,36 | 38.6 | 4,54 | 7,15 | 71.3 |
| 80 | 843,9 | 2,026 | 0,1056 | 6,17 | 30.8 | 3,66 | 7,20 | 59,3 |
| 90 | 837.8 | 2.085 | 0,1047 | 6,00 | 25,4 | 3,03 | 7,25 | 50,5 |
| 100 | 831,8 | 2,144 | 0,1038 | 5,83 | 21.3 | 2,56 | 7,30 | 43.9 |
| 110 | 825,7 | 2,202 | 0,1030 | 5,67 | 18.1 | 2,20 | 7,35 | 38,8 |
| 120 | 819,6 | 2,261 | 0,1022 | 5,50 | 15.7 | 1,92 | 7,40 | 34,9 |
- cp — удельная массовая теплоемкость, без изменения рабочего давления;
- λ – теплопроводность: общий коэффициент;
- a – температурная проводимость: общий коэффициент;
- μ — динамический коэффициент вязкости;
- ν — кинематический коэффициент вязкости;
- β — объемное расширение: общий коэффициент;
- Pr — критерий Прандтля.
Технические жидкости для обеспечения работы трансформаторных подстанций закупаются в огромных объемах, это достаточно затратно. Каждая партия тестируется перед использованием, и в процессе работы.
Испытание трансформаторного масла на пробой — видео

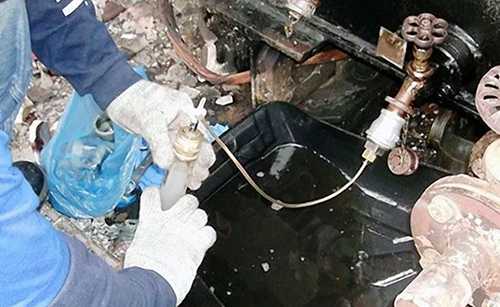

Ежегодно, техническая жидкость требует масштабной очистки. Этим занимаются специальные службы. А каждые 5-6 лет, требуется регенерация (практически полная замена масла в электроустановке). Процедура недешевая, но без ее выполнения эксплуатация трансформатора станет небезопасной.
-
Читайте также:
В качестве компромисса, широко применяется восстановление свойств. Отработка сдается на нефтехимическое предприятие, где масло приобретает первоначальные свойства. Стоимость добавленных присадок многократно ниже, в сравнение с полной заменой материала.
Второстепенные характеристики трансформаторного масла
Устойчивость масла к окислению — это его способность противостоять старению. Это явление имеет два негативных аспекта:
- Связывание активных добавок с молекулами кислорода, что влияет на основные характеристики жидкости.
- Накопление продуктов окисления на поверхностях трансформаторных деталей: обмотках, проводниках и контактных группах. Это может ухудшить теплоотведение и привести к перегреву масла в местах контакта.
Зольность — это наличие посторонних примесей и причины их возникновения. После очистки нового масла в его составе могут оставаться химические моющие вещества (это также касается регенерации старой жидкости).
Если эти вещества не удалить, они могут образовать зольные фракции, оседающие на рабочих элементах трансформаторов и выключателей. Для борьбы с этой проблемой в масло добавляют присадки, нейтрализующие солевые и мыльные отложения.
Температура текучести (или застывания) определяет переход жидкости в консистентную смазку. Этот параметр (в диапазоне от -35°C до -50°C) важен только при холодном запуске электроустановки. Рабочий трансформатор сам по себе является источником тепла и поддерживает масло в рабочем состоянии.
Экологические аспекты и утилизация трансформаторного масла
Трансформаторное масло, используемое в электротехнической промышленности, обладает рядом экологических аспектов, которые необходимо учитывать при его эксплуатации и утилизации. Это масло, в основном, производится на основе минеральных масел, однако в последние годы наблюдается рост интереса к синтетическим и биологически разлагаемым альтернативам, которые могут снизить негативное воздействие на окружающую среду.
Одним из ключевых факторов, влияющих на экологическую безопасность трансформаторного масла, является его способность к разложению. Минеральные масла, как правило, имеют низкую биодеградацию, что означает, что они могут оставаться в окружающей среде в течение длительного времени, потенциально загрязняя почву и водоемы. В случае утечек или аварий, трансформаторное масло может вызвать серьезные экологические проблемы, включая отравление водных экосистем и негативное воздействие на флору и фауну.
Для минимизации экологических рисков важно правильно утилизировать отработанное трансформаторное масло. Утилизация должна осуществляться в соответствии с действующими экологическими нормами и стандартами. Существует несколько методов утилизации, включая переработку, сжигание и захоронение. Наиболее предпочтительным вариантом является переработка, которая позволяет восстановить полезные свойства масла и повторно использовать его в производстве.
Кроме того, существуют специальные технологии, такие как очистка и регенерация трансформаторного масла, которые позволяют удалить загрязняющие вещества и продлить срок службы масла. Эти процессы не только способствуют снижению отходов, но и уменьшают потребность в новом сырье, что в свою очередь снижает экологическую нагрузку на окружающую среду.
Важно также отметить, что многие производители трансформаторного масла внедряют экологически чистые технологии и разрабатывают масла на основе возобновляемых ресурсов. Такие масла обладают улучшенными характеристиками разложения и меньшим воздействием на окружающую среду, что делает их более безопасными для использования.
В заключение, экологические аспекты и утилизация трансформаторного масла являются важными темами, требующими внимания со стороны производителей, пользователей и регуляторов. Ответственное обращение с трансформаторным маслом и его утилизация могут значительно снизить негативное воздействие на окружающую среду и способствовать устойчивому развитию электротехнической отрасли.
