Как натянуть тросик стеклоподъемника ваз 2105

Регулировка стеклоподъемника.

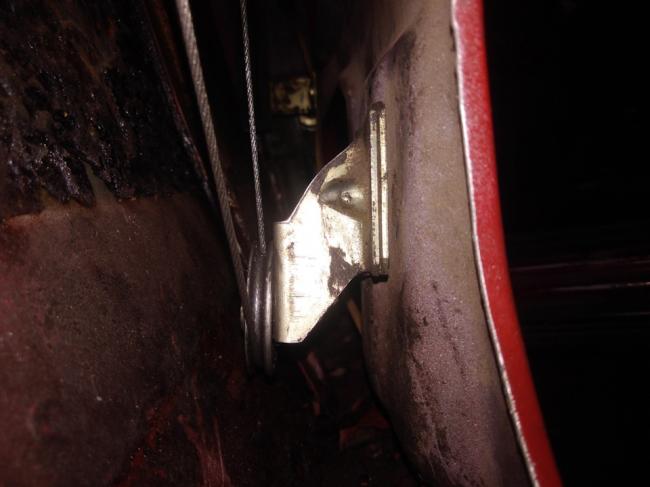

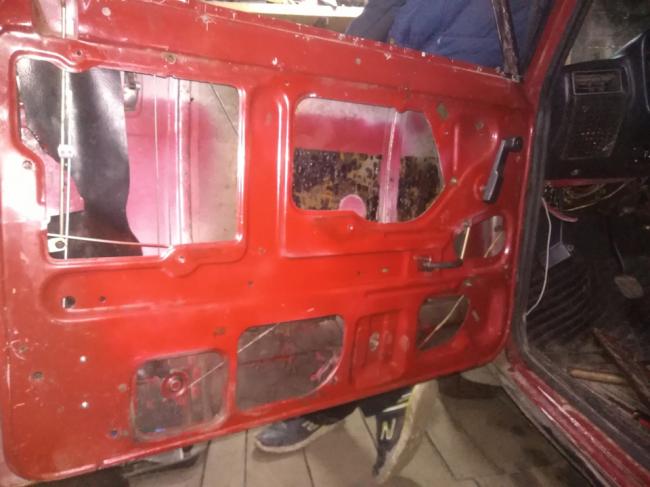

Даже покрасил двер, а то обшарпанная была вот и тот самый ролик

О боги, проблема оказалась решена, как всё оказалось просто, прям элементарно Ватсон.

Регулировка стеклоподъемника ваз 2105

С самого начала выпуска ВАЗ-2107 и до самого прекращения выпуска модели уже в XXI веке на нем устанавливались исключительно ручные стеклоподъемники. Автоматические (электрические) устанавливались только, начиная с модели ВАЗ-2110 и на более новые.

При этом существовало сразу несколько типов ручных стеклоподъемников:

Их особенность заключается в том, что их шестерни выполнены из пластмассы, в результате чего механизм изнашивается крайне быстро, а кроме того, требует для своего устройства больше места, смазки и технического обслуживания. Несомненным плюсом таких подъемников является то, что здесь исключается перекос стекла, а кроме того, данные механизмы издают существенно меньше шума, чем иные модели. Применялись, в основном, на грузовых автомобилях.

Неисправности стеклоподъёмников и пути их устранения

Скрип стеклоподъёмника

[tds_council]Также рекомендуется заменить уплотняющие резинки на стеклах. Во-первых, скрип могут издавать именно они, а во-вторых, они действительно, довольно быстро изнашиваются.[/tds_council]

Стеклоподъёмник заклинило

Случается, что закрыть или открыть стеклоподъемник невозможно. Клин механизма – весьма распространенная ситуация. В этом случае для этого могут быть следующие причины:

• либо это поломалось сварное соединение, которое крепит трос на планке стекла. (Тогда нужно открепить трос и заново приваривать оторвавшийся кронштейн);
• либо сбилась корректная намотка троса на блок. (Тогда стоит попробовать аккуратно его размотать, однако, в случае неудачи нужно быть готовым, что придется заменять весь механизм);
• переклинивание механизма подъемника может произойти из-за банального износа и поломки зубьев шестеренок. (В этом случае решение единственное – замена дефектных деталей).

Падает стекло

Характерной только для автомобилей ВАЗ неисправностью стеклоподъемника является… падение стекла. Вниз, но не до конца. Причиной этого является ослабление натяжного троса, в результате чего происходит провисание стекла. Возможно, что нужно просто натянуть трос, а возможно, что это вылетел из крепления его конец. В последнем случае стеклоподъемник придется разобрать, чтобы восстановить целостность троса и намотать его заново.

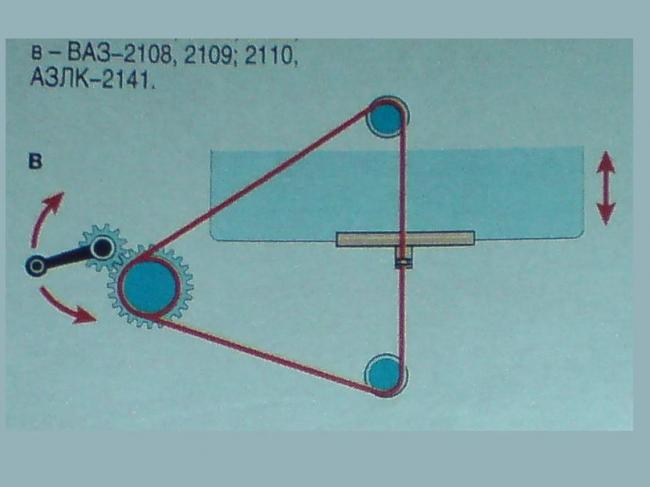

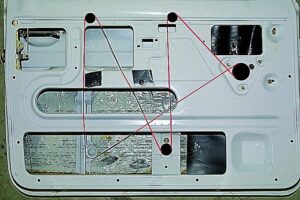

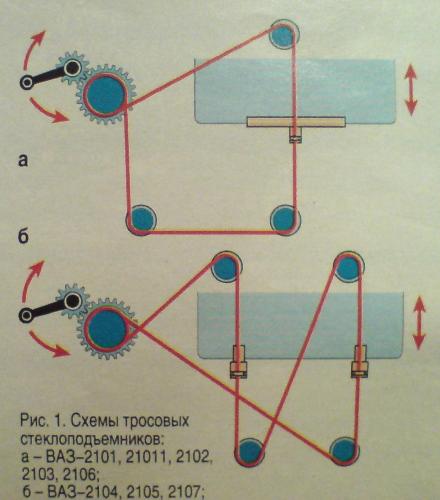

Схема протяжки троса для 2104, 05, 07

Ремонт стеклоподъёмника ВАЗ 2107: пошаговая инструкция для передней двери

Снимаем ручку стеклоподъёмника

• ручку нужно освободить от фиксатора (стопорного кольца). Для этого нужно отверткой с плоским жалом отодвинуть наружное кольцо от внутреннего. После этого достается стопорное кольцо;
• после этого производим замену ручки.

Снимаем стеклоподъёмник

Технический алгоритм здесь более сложный, чем в предыдущем случае:

• Стекло следует опустить до конца, далее – снимите ручку стеклоподъемника.
• В случае, если в дальнейшем предполагается смонтировать и установить подъемник обратно, нужно будет зафиксировать тросик проволокой, прикрутив его к барабану механизма. Тросик не должен сходить с направляющих желобков, так как вернуть его на них будет крайне затруднительно. Именно из-за этого на новых узлах ставят установочную скобку.

Вместо скобки перетяните тросик проволокой

Устанавливаем новый механизм

Покупая новый механизм, обращайте внимание на его качество. Вот один из типичных дефектов

Пытаясь спилить дефекты отливок сборщик “перестарался”

После замены необходимых деталей (если требуется) и смазки всех элементов стеклоподъемного механизма, устанавливаем его обратно и приводим в работоспособное состояние:

• сажаем механизм обратно и крепим его к двери тремя штатными гайками;
• перекидываем трос через все ролики (фиксирующая проволока или скобка при этом удаляется в последний момент);
• затем производим регулировку натяжения тросика на нижнем ролике и затягиваем на нем гайку крепления;

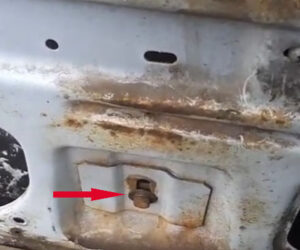

Болт натяжного ролика

С помощью этих винтов регулируем положение стекла

Замена тросика

Разрыв тросика – весьма распространенная поломка механизма стеклоподъемника. В этом случае ответ один – замена:

Замена роликов

• 1 ролик – натяжной, его функционал состоит в поддержании троса в натянутом состоянии (с учетом того, что со временем он растягивается);
• 2, 3 ролики – укреплены на стекле; их главная задача – это передавать на него подъемный момент от движения троса;
• 4 ролик – неподвижный, закрепленный на двери (именно относительно него и происходит движение верхней пары роликов и именно на него приходится все подъемное усилие).

Снять ролики очень просто: достаточно снять внутреннюю облицовку двери и открутить гайки их креплений. После установки новых деталей всю конструкцию следует собрать обратно.

Для заднего стекла

С задним стеклоподъемником все несколько проще. Основной алгоритм работы остается тот же. Схема на рисунке ниже.

так же можно использовать обойму от ваз 2106 их подрезают по месту))

Другие часто встречающиеся неисправности стеклоподьемника проявляются в том, что его рукоятка вращается туго, с шумом, стекло прекашивается или не фексируется в заданном положении. При этом не пытайтесь приложить большее усилие, чем обычно детали выполнены из хрупких сплавов или пластмассы

1. Отсоедините плоскогубцами ограничитель двери от стойки.

2. Придерживая дверь в открытом положении, выверните ударной отверткой 2 винты 1 крепления петель двери к стойке кузова.

3. Установку двери проводите в обратном порядке. Перед окончательным затягиванием винтов крепления петель отрегулируйте зазоры между дверью и кузовом.

Разборка передних дверей

При замене деталей и механизмов двери требуется ее разборка.

1. Отверните винты крепления подлокотника и снимите его. Поддев отверткой, снимите облицовку 1 внутренней ручкой 2 двери.

2. Снимите ручку 2 стеклоподъемника, отжав розетку ручки и вынув с помощью приспособления 1 А.78034 стопорную пружину.

3. Преодолевая усилие пружинных пластмассовых держателей, снимите обивку двери.

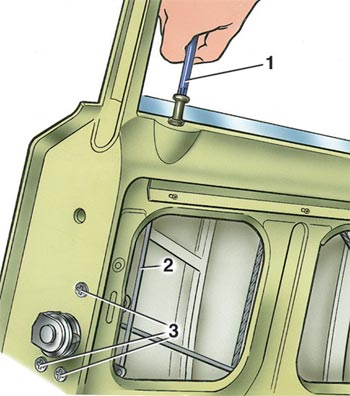

4. При верхнем положении опускного стекла отверните винты 1 крепления заднего желобка и гайку крепления переднего желобка, снимите желобки и опустите стекло вниз (2 – трос стеклоподъемника; 3 – гайки крепления механизма стеклоподъемника; 4 – внутренняя ручка привода замка; 5 – натяжной ролик; 6 – упор опускного стекла).

5. Ослабив гайку натяжного ролика 5 стеклоподъемника, отсоедините трос 2 от обоймы опускного стекла, снимите его с роликов, опустите стекло вниз и, отклоняя к себе его нижний край, выньте из двери через нижний проем.

6. Отверните гайки 3 крепления, и снимите механизм стеклоподъемника.

7. Снимите уплотнитель опускного стекла, выверните винты крепления рамки поворотного стекла и снимите его в сборе с рамкой.

8. Отверните кнопку 7 (см. рис. Замок передней правой двери ) блокировки замка и винты 1 (см. рис. Крепление внутренней ручки привода замка двери ) крепления кронштейна внутренней ручки 2 привода замка; отверните винты 3 (1 – кнопка блокировки замка; 2 – тяга блокировки замка) и снимите замок вместе с тягами привода, предварительно отсоединив тягу 15 (см. рис. Замок передней правой двери ) от поводка выключателя замка.

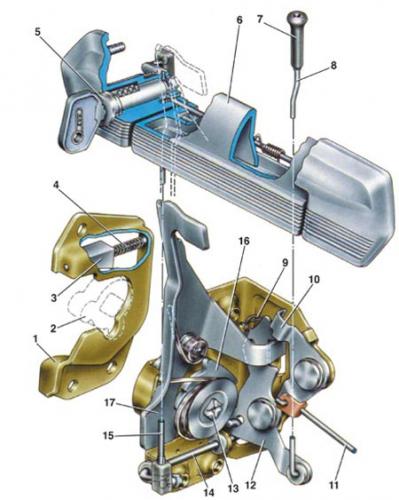

Замок передней правой двери

1 – корпус фиксатора замка; 2 – ротор; 3 – сухарь фиксатора; 4 – пружина сухаря; 5 – выключатель замка; 6 – наружная ручка замка; 7 – кнопка блокировки замка; 8 – тяга блокировки замка; 9 – пружина рычага блокировки замка; 10 – рычаг внутреннего привода замка; 11 – тяга внутреннего привода; 12 – рычаг блокировки замка; 13 – центральный валик; 15 – тяга выключателя замка; 16 – храповик; 17 – рычаг наружного привода замка

Крепление внутренней ручки привода замка двери

1 – винт крепления ручки; 2 – внутренняя ручка;3 – гайка крепления оси натяжного ролика троса стеклоподъемника

9. Снимите ручку наружного привода замка двери, отвернув гайки крепления.

10. Отверните болты и снимите ограничитель двери.

11. Снимите нижние уплотнители опускного стекла вместе с держателями.

Сборка передних дверей

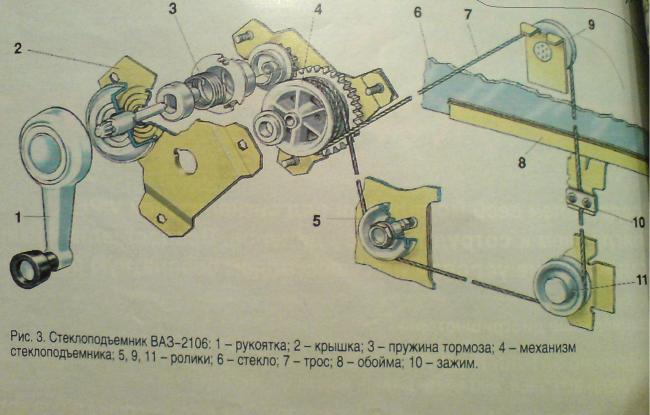

Привод механизма стеклоподъемника

Сборку двери проводите в последовательности, обратной разборке.

1. Надевая трос 11 на ролики и закрепляя механизм 5 стеклоподъемника, следите, чтобы витки троса на барабане не накладывались друг на друга; предварительно подтянув гайку ролика 10, отрегулируйте натяжение троса перемещением ролика и окончательно затяните гайку

2. Чтобы правильно закрепить опускное стекло, установите его на резиновый буфер, вращайте ось ручки стеклоподъемника до положения, соответствующего нижнему положению стекла, и затем закрепите трос на обойме 3 стекла прижимной пластиной 2; проверьте плавность перемещения стекла.

3. При полностью поднятом стекле ручка стеклоподъемника должна быть установлена под углом 45° от вертикальной оси вперед. Перед установкой обивки проверьте состояние пластмассовых пружинных держателей.

Разборка и сборка задних дверей

Операции по разборке и сборке задних и передних дверей аналогичны, за исключением следующего:

• для снятия неподвижного стекла сначала снимите направляющие желобки опускного стекла, освободите его от троса и опустите вниз;
• опускное стекло вынимайте вверх после снятия неподвижного стекла.

Регулировка положения дверей

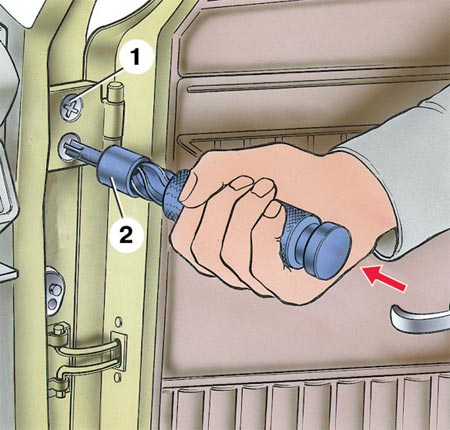

1. Ударной отверткой ослабьте винты крепления петель.

2. Установите одинаковые зазоры; величину смещения легко определить по положению петель относительно намеченной линии контура.

3. Затяните винты крепления петель.

Регулировка замков дверей

Перед регулировкой замка рекомендуется очертить контур фиксатора на стойке кузова.

1. Если дверь закрывается слишком туго, ослабьте болты крепления фиксатора, сместите его наружу и затяните болты. Если дверь закрывается слабо – фиксатор смещайте внутрь. При этом не должно быть выступания или западания двери относительно кузова.

2. Если дверь при закрывании опускается – фиксатор поднимите. Если дверь при закрывании приподнимается (провисание в открытом положении) – фиксатор опустите.

3. Если дверь плохо отпирается внутренней ручкой, то регулируется положение внутренней ручки привода замка. Для этого ослабьте винты, крепящие кронштейн ручки, и ручку вместе с кронштейном передвиньте в нужное положение. Затем винты затяните.

Регулировка стеклоподъемника

1. Для регулировки снимите обивку двери и опустите стекло вниз. Ослабьте винты 3 прижимной пластины троса 4. Затем опустите стекло до упора в резиновый буфер 2, поверните ось ручки стеклоподъемника в направлении опускания стекол до предела, а затем на пол-оборота в обратном направлении (1 – обойма).

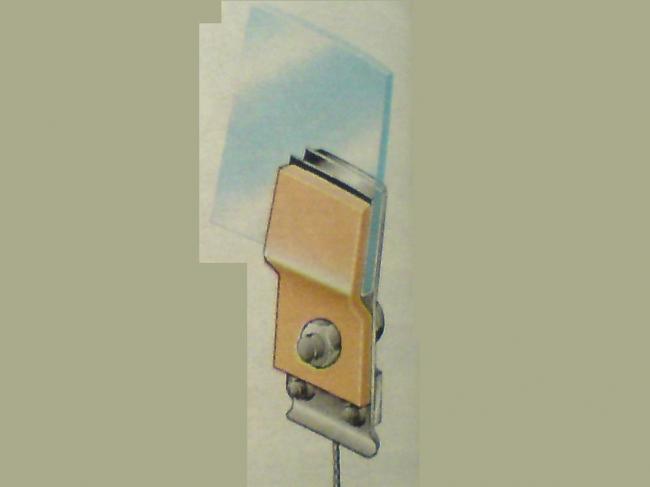

2. При таком положении стекла и троса закрепите трос в обойме стекла; этим обеспечивается точное перемещение стекла из нижнего положения в верхнее.

3. Плавность работы механизма стеклоподъемника регулируется натяжением троса привода, для чего передвигается натяжной ролик.

10.2.8 Регулировка величины хода опускного стекла / ВАЗ 2105

ПЕРЕДНИЕ ДВЕРИ

Порядок выполнения

ЗАДНИЕ ДВЕРИ

Порядок выполнения

Другие материалы раздела

Разборка передних дверей

Вид внутренней стороны передней двери 1 – заглушка окна; 2 – ручка стеклоподъемника; 3 – внутренняя ручка привода замка; 4 – ручка подлокотника.

Снятие и установка

Снятие Порядок выполнения 1. Выбейте палец крепления ограничителя 3 и отсоедините ограничитель от стойки. 2. Придерживая дверь в.

Сборка передних дверей

Порядок выполнения 1. Сборку передних дверей производите в последовательности, обратной разборке. 2. При установке стеклоподъемника.

Регулировка положения двери

Порядок выполнения 1. Перед регулировкой очертите контуры петель 4 (см. рис. в подразделе 10.2) на стойке кузова. 2. Ударной отверткой 2.

Регулировка замков дверей

Порядок выполнения 1. Дпя правильной работы замка двери отрегулируйте положение корпуса 15 (см. рис. Замок передней левой двери) фиксатора.

Двери

Снятие Порядок выполнения 1. Выбейте палец крепления ограничителя 3 и отсоедините ограничитель от стойки. 2. Придерживая дверь в.

Разборка и сборка задних дверей

Привод заднего опускного стекла 1 – ручка стеклоподъемника; 2 – облицовка ручки; 3 – механизм стеклоподъемника; 4 – ролик; 5 – прижимная.

Регулировка величины хода опускного стекла

ПЕРЕДНИЕ ДВЕРИ Порядок выполнения 1. У передних дверей снимите обивку, опустите стекло до упора в резиновый буфер и выверните винты 6 (см.

Замена стеклоподъемника передней двери ВАЗ 2101, 2106 своими руками

Здравствуйте! Сегодня поговорим о таком простом, но в то же время не без секретов деле, о замене стеклоподъёмника на ВАЗ 2101 и 2106. То есть рассказ пойдет о том, как всетаки укротить этот непослушный трос, в посте имеется ввиду короткие стекла (2101), на длинных стеклах (2107-05) немного иная схема движения троса.

Начинать замену необходимо с теории, так что вашему вниманию предлагаю схему, по которой работает обычный стеклоподъёмник.

Как видим трос движется по трем роликам, при замене стеклоподъёмника есть смысл смазать их и проверить свободно ли вращаются они.

Не буду вдаваться в подробности о том как разобрать дверь, это не сложно и там все понятно. Начинать замену необходимо с демонтажа негодного стеклоподъёмника, он крепится тремя гаечками на «8», также с помощью крестообразной отвертки необходимо отвернуть крепление планки стекла к тросу и отвести трос в сторону.

Здесь необходимо открутить и отвести трос в сторону

После демонтажа старого стеклоподъемника и проверки свободного вращения роликов, можно приступать к установке нового. Извлекаем из коробки новый стеклоподъмник — он будет выглядеть аналогично изображенному на первой фотографии.

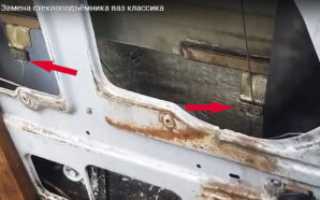

Ролики находятся в этих местах

Внимание! Нельзя снимать на неустановленном стеклоподъемнике скобу, которая фиксирует тросы в намотанном состоянии, если трос соскочит, то подъемник запутается и вернуть его в прежнее положение ой как трудно.

Далее отматываем трос смотанный производителем, защелку не трогаем!

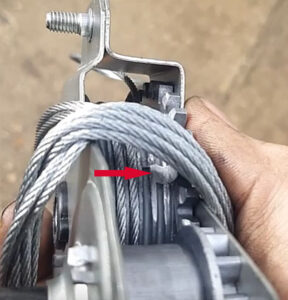

Защелка! До монтажа не снимать!

Далее можно привинтить новый стеклоподъемник на дверь, и надеть трос на ролики согласно схеме (фото2). Возле корпуса подъемника трос должен перекрещиваться, то есть трос который выходит с низа барабана идет на верхний ролик, с верха барабана на нижний ролик.

Сначала это должно выглядеть так

После этого можно натянуть трос на ролики, для того, чтобы это сделать необходимо будет ослабить нижний регулируемый ролик и растянуть трос согласно схеме. Если вдруг не будет хватать троса, для того чтобы надеть его на ролики, то необходимо одеть трос на два ролика и снять защебку, которая фиксирует тросы и не ослабляя натяжения тросов одеть его на ролики.

Далее с помощью этого ролика натягиваем трос, он не должен провисать, но и не должен быть натянут как струна. Также если вы не снимали фиксатор, то теперь его можно снять.

Теперь одеваем ручку и пробуем вращать подъмник, трос должен вращаться легко, без заеданий. Теперь опускаем стекло в самый низ, тоже самое делаем со стеклоподъемником, прикручиваем трос к планке и на этом можно считать установку законченой.

Все должно работать идеально!

Электрические подъемники стекол «шестерки»

Вновь установленные электрические подъемники стекол на ваз 2106 дают возможность исключить вращение ручек стеклоподъемников при необходимости открытия ветровых стекол спереди салона. Также это делает поездку более комфортной, позволяет не отвлекаться от процесса управления транспортным средством.

Появляется еще одно серьезное преимущество: при задействовании добавочной электроцепи в схеме устанавливаемой сигнализации появляется способ эксплуатации автоматики при закрытии дверей транспортного средства.

Многие автолюбители задаются вопросом, как поменять стеклоподъемник на ваз 2106 на аналогичный механизм, но с электрическим приводом. Поясняем, что ничего сложного в этой технологической операции нет, необходимо иметь элементарные навыки в слесарном деле и уметь пользоваться инструментом.

Схема стеклоподъемника на ваз 2106 электрического типа расположена здесь:

Распространенные неисправности и способы их устранения

Со временем механизм подъема стекол приходит в негодность – невозможно поднять или опустить стекло.

Причин неисправности устройства может быть несколько:

• обрыв троса;
• попадание посторонних предметов в механизм;
• износ редуктора.

Выполнять ремонт стеклоподъемников не имеет смысла, так как их стоимость невысокая, проще купить новое устройство и заменить.

Схема сборки устройства

Электрические подъемники могут иметь следующие неисправности:

1. Не работают все электростеклоподъемники: перегорел предохранитель, отсутствует соединение с массой, обрыв проводки. Ремонт заключается в замене предохранителей, восстановление соединения с массой и электроцепи.
2. Не работает подъемник на одной из дверей. Неисправен переключатель, поломано реле обратного тока, электродвигатель, обрыв проводки, отсоединение разъема. Неисправные детали следует заменить, проводку восстановить, разъем подключить.

Замена классического механизма

Классический механизм на ВАЗ 2106 представляет собой простое устройство для поднятия-опускания стекол, которое управляется при помощи ручки. Несмотря на его простоту, у автовладельцев «шестерки» возникают ситуации, когда требуется замена устройства. Учитывая возраст автомобиля, механизм может сломаться или работать со сбоями.

1. Демонтируйте дверь, где будет осуществляться замена стеклоподъемника.
2. Отсоедините планку, при помощи которой стекло крепится к тросу подъемного механизма. Сам трос отодвиньте в сторону и снимите устройство.
3. Проверьте, как легко вращаются ролики. Если требуется, смажьте их литолом.
4. На штатные соединения прикрепите новый механизм, пропустив трос по роликам, как указано в схеме установки.
5. Натяните трос на ролики без провисания и сильного натяжения.
6. Закрепите ручки, вращая при этом подъемный механизм стеклоподъемника ВАЗ 2106. Вся конструкция должна осуществлять вращения мягко, без толчков.
7. Зафиксируйте стекло в нижнем положении, опустите устройство, прикрепите трос к планке.

Установка задних стеклоподъемников

Задние электростеклоподъемники для автомобилей ВАЗ также продаются комплектами, по 2 шт. Для переднеприводных автомобилей ЭСП 2109 подходят на модели 21099/2114/2115, на 2108 этих детали не производятся, так как у «восьмерки» нет задних боковых дверей. В комплект ВАЗ 2109 «Форвард» входит:

• два подъемника с электромоторчиками;
• кнопки 2 шт.;
• электропроводка на каждую заднюю дверь со штекерами;
• крепеж – саморезы;
• заглушки декоративные;
• инструкция по установке, паспорт.

Задние стеклоподъемники 2109 ставятся на штатные места без сверления дверей, каждый из них крепится двумя гайками.

Электростеклоподъемники «Форвард» производятся в городе Ижевске, детали имеют реечную конструкцию – на рейке перемещается каретка вместе со стеклом. Для моделей авто 2110/2111/2112 также пересверливать ничего не требуется – механизмы встают на свои места без дополнительной подгонки.

На вазовских автомобилях 2101-07 электрические подъемники ставятся с дополнительным сверлением двух отверстий. Работа по установке задних подъемников несложная, и практически ничем не отличается от монтажа передних ЭСП.

Ремонт стеклоподъёмника

Поскольку ремонт стеклоподъёмника в большинстве случаев предполагает замену механизма, стоит рассмотреть пошаговый процесс от снятия до установки. Для этого понадобится следующий перечень инструментов:

• головки или ключи на 8 и 10;
• удлинитель;
• трещоточная рукоятка;
• плоская и крестовая отвёртки.

Демонтаж стеклоподъёмника

Порядок действий по снятию устройства с автомобиля таков:

1. Отвёрткой поддеваем и вынимаем заглушки на подлокотнике. Поддеваем отвёрткой и вынимаем заглушки подлокотника
2. Крестовой отвёрткой откручиваем крепление подлокотника к двери и снимаем его. Отвернув крепление подлокотника, снимаем его с двери
3. Снимаем облицовку ручки стеклоподъёмника, для чего вставляем плоскую отвёртку между розеткой и элементом облицовки. Поддеваем отвёрткой и снимаем облицовку ручки стеклоподъёмника
4. Демонтируем ручку и розетку. Снимаем с двери ручку стеклоподъёмника и розетку
5. Поддеваем плоской отвёрткой и снимаем облицовку внутренней дверной ручки. Для снятие облицовки дверной ручки поддеваем её плоской отвёрткой
6. Заводим шлицевую отвёртку и выталкиваем 7 клипс, которыми удерживается обивка двери по бокам. Дверная обивка удерживается при помощи клипс, которые необходимо поддеть отвёрткой
7. Слегка опускаем обивку и снимаем её с внутренней дверной ручки. Демонтируем обивку с двери, слегка опустив её
8. Полностью опускаем стекло и откручиваем зажим троса крестовой отвёрткой. Трос крепится к дверному стеклу при помощи соответствующего зажима
9. Отворачиваем крепление натяжного ролика, после чего сдвигаем его и ослабляем натяжение троса стеклоподъёмника. Чтобы отпустить натяжной ролик отворачиваем гайку ключом на 10
10. Снимаем трос с остальных роликов.
11. Откручиваем крепление механизма и вынимаем его из двери. Для снятия стеклоподъёмника отворачиваем 3 крепёжные гайки
12. Если натяжной ролик пришёл в негодность, что можно определить по его внешнему состоянию, тогда полностью откручиваем его крепление для замены на новую деталь. Для замены натяжного ролика необходимо полностью отвернуть его крепление

Замена роликов

Ролики стеклоподъёмника со временем выходят из строя. Поскольку наиболее проблематичной является замена верхнего элемента, то на этом процессе остановимся более подробно. Деталь к двери верхней частью фиксируется крючками, а нижней посредством сварки. Для работы потребуется следующий набор инструментов:

• набор свёрл;
• электродрель;
• плоская отвёртка;
• молоток;
• новый ролик.

Верхний ролик состоит из непосредственно ролика и крепёжной пластины

Процедура замены состоит из следующих шагов:

1. Для снятия ролика высверливаем металл в месте крепления пластины сверлом 4 мм.
2. Внутрь двери загоняем плоскую отвёртку под пластину ролика и сбиваем её ударами молотка, демонтируя ролик. Со временем ролики стеклоподъёмника перетираются тросом
3. По отверстию в новой пластине сверлим крепёжное отверстие в двери.
4. Устанавливаем новый ролик и крепим его заклёпкой или болтом с гайкой. Новый ролик крепится заклёпкой или болтом с гайкой

Видео: замена верхнего ролика стеклоподъёмника

Установка стеклоподъёмника

Перед монтажом нового стеклоподъёмника необходимо проверить, свободно ли вращаются ролики. Если требуется, смазываем их Литолом. Скобу, которой фиксируется трос, заранее снимать не следует, чтобы не запутать механизм, поскольку в исходное положение вернуть всё будет довольно проблематично. Монтаж производим следующим образом:

1. Устанавливаем стеклоподъёмник на место, фиксируя его гайками.
2. Снимаем скобу и заводим тросик на ролики по схеме. Трос стеклоподъёмника через ролики должен проходить по определённой схеме
3. Регулируем натяжение троса соответствующим роликом и затягиваем крепление последнего.
4. Фиксируем трос к стеклу. Крестовой отвёрткой зажимаем крепёжный винт зажима
5. Проверяем работоспособность механизма.
6. Устанавливаем обивку и ручку двери, а также ручку стеклоподъёмника.

Видео: замена стеклоподъёмника на ВАЗ 2106

Особенности конструкции

Большинство владельцев седьмой модели нового поколения уверены в том, что процесс замены стеклоподъемника несколько усложнен. Все потому, что стекло соединено с опорами и тросиком не в одном, а 2-х местах. Такое решение потребовало добавить еще один ролик. Теперь их используется 4 штуки (три – для направления, один – для натяжения).

Произвести замену самостоятельно вполне возможно при наличии простых инструментов:

1. Ключи (8, 10).
2. Крестообразная отвертка.

Замена стеклоподъемника «шестерки»

Как поставить стеклоподъемник на ваз 2106? Порядок замены изделия следующий:

• Разбираем дверь, где необходима установка стеклоподъемника взамен неисправного изделия;
• Демонтаж дефектного изделия начинаем со снятия крепежной планки стекла к тросику стеклоподъемника;
• Отводим тросик в положение, не препятствующее работе;
• Снимаем старый механизм стеклоподъемника ваз 2106;
• Проверяем ролики на свободное вращение, в случае стопорения при вращении их необходимо смазать литолом.

1. Запрещается демонтировать скобу, фиксирующую тросик в катушке в собранной кондиции, иначе, если при смотанном состоянии катушки трос сойдет с роликов, то подъемный механизм даст сбой и восстановить его в прежней кондиции достаточно сложно.

2. При разматывании троса для установочных работ защелку трогать запрещено.

• Прикрепляем на штатные соединения стеклоподъемники на ваз 2106 и пропускаем тросик по роликам согласно схеме установки;
• В районе корпусной части подъемного механизма тросик должен перехлестываться, т. е. его участок, выходящий с нижней части барабана, направлен на ролик верхнего расположения, а с верхней части барабана на ролик донного расположения;
• Производим натяжку тросика на ролики, для чего ослабляем ролик снизу, подлежащий регулировке, и натягиваем его по прилагаемой схеме:

• Если размера тросика будет не хватать, то требуется натянуть его на 2 ролика и освободить защелку – фиксатор и без провисания поставить его на роликовые элементы;
• После установки стеклоподъемника натягиваем тросик без провисания, но и без особенной натяжки. В случае, если фиксаторное устройство не снималось, то теперь его можно освободить.
• При закреплении ручек стеклоподъемников ваз 2106 вращаем подъемный механизм стеклоподъемника, при этом вся система должна вращаться плавно, без толчков и заеданий. Теперь переводим стекло в нижнее положение, опускаем стеклоподъемники, прикрепляем тросик к планке.

Процедуру снятия и монтажа стеклоподъемника на ваз 2106 на видео ролике можно посмотреть на нашем интернет – ресурсе.

Устройство и виды стеклоподъемников

Механический стеклоподъемник на ВАЗ 2106 имеет простую конструкцию и состоит из управляющей ручки, системы трансляции подъема стекла, троса и трех роликов.

Многие водители устанавливают вместо классических стеклоподъемников электрические.

Они бывают двух видов:

1. Тросовые. В конструкцию входит электродвигатель с барабаном, на котором намотан трос, и редуктор. Верхний барабан соединяется с обычным стеклоподъемным устройством с помощью шлицы. С его помощью трос приводится в действие.
2. Реечные. В них используется принцип рулевой рейки в автомобиле.

Чтобы установить электромеханизм, нужно приобрести комплект, состоящий из проводов, крепежных деталей, управляющих клавиш с подсветкой, декоративной заглушки, инструкция по установке (автор видео — VALENTIN VERNIGORA).

Инструкция по снятию

Для выполнения работ потребуются следующие инструменты:

• крестообразная и плоская отвертки;
• набор ключей;
• вороток;
• удлинитель.

Процедура снятия состоит из этапов:

1. В первую очередь нужно снять обшивку.
2. Далее опускается максимально вниз стекло. Крестообразной отверткой выкручивается болт, удерживающий зажим.
3. Открутив болт, опускаем вниз зажим.
4. Затем в левой части двери достаточно ослабить гайку ролика с помощью гаечного ключа.
5. Теперь трос свободен, и его можно снять с ролика.
6. Далее выкручиваются три гайки, удерживающие стеклоподъемник.
7. Откручивая третий болт, механизм следует придерживать с внутренней стороны.
8. Когда стеклоподъемный механизм будет свободен, отводим его в сторону.
9. Открутив последнюю гайку можно снимать стеклоподъемник с двери.

Далее производится ремонт или замена. Задний механизм устанавливается аналогично.

Установка стеклоподъемников на ВАЗ 2106

В отличие от стекол Жигулей «семерки», на стеклах моделей 2106 устанавливаются форточки. Для шестерки также производятся комплекты передних ЭСП, детали ставятся на машины ВАЗ 2101/2102 (универсал)/2103/2106. В комплект «Форвард» входит:

• два электростеклоподъемника;
• винты, болты и шайбы;
• декоративные заглушки;
• фиксаторы;
• переходные пластины;
• провода с разъемами для подключения;
• две кнопки.

Установка ЭСП производится так же, как и на автомобиле 2107, работу начинаем с разборки двери. Старый механический стеклоподъемник можно оставить на месте, перерезав тросики механизма. Дальше поступаем следующим образом:

• отсоединив держатель стекла от МСП, поднимаем стекло наверх;
• закрепляем его в верхнем положении малярным скотчем;
• собираем подъемник с переходной пластиной;

Установка стеклоподъемников на ВАЗ 2106 выполняется несложно, необходимо только делать все по инструкции.

Электростеклоподъемники на ВАЗ 2106

Наличие электростеклоподъёмников в современных автомобилях не является роскошью. Это удобное приспособление, облегчающее процесс подъема-опускания стекол, просто должно быть в машине, в том числе и в авто ВАЗ 2106. Разберемся, как осуществляется установка стеклоподъемников, насколько сложна замена штатного механизма и как это сделать своими руками.

Замена классического механизма

Для ВАЗ 2106 механизмы для поднятия стекол бывают двух разновидностей:

Виды	Характеристики
Тросовые.	Состоят из электропривода с редуктором и катушкой с намотанным тросом. Верхний барабан соединен с классическим стеклоподъемником через шлицы, предназначен для приведения в действие троса.
Реечные.	Имеют иную конструкцию и работают по принципу рулевой рейки в авто. Такие устройства хороши для автомобильных стекол с тугим ходом, так как сам механизм имеет легкий ход.

Классический механизм на ВАЗ 2106 представляет собой простое устройство для поднятия-опускания стекол, которое управляется при помощи ручки. Несмотря на его простоту, у автовладельцев «шестерки» возникают ситуации, когда требуется замена устройства. Учитывая возраст автомобиля, механизм может сломаться или работать со сбоями.

Порядок ваших действий при проведении процедуры снятия неисправного изделия и установки нового, следующий.

1. Демонтируйте дверь, где будет осуществляться замена стеклоподъемника.
2. Отсоедините планку, при помощи которой стекло крепится к тросу подъемного механизма. Сам трос отодвиньте в сторону и снимите устройство.
3. Проверьте, как легко вращаются ролики. Если требуется, смажьте их литолом.
4. На штатные соединения прикрепите новый механизм, пропустив трос по роликам, как указано в схеме установки.
5. Натяните трос на ролики без провисания и сильного натяжения.
6. Закрепите ручки, вращая при этом подъемный механизм стеклоподъемника ВАЗ 2106. Вся конструкция должна осуществлять вращения мягко, без толчков.
7. Зафиксируйте стекло в нижнем положении, опустите устройство, прикрепите трос к планке.

Замена стеклоподъемного механизма «шестерки» делается достаточно просто и не требует больших затрат времени и средств.

Последовательность действий при установке электростеклоподъёмника

Для того чтобы осуществить тюнинг «шестерки» путем установки электрических подъемников стекол, не обязательно обращаться в автомастерскую. Это можно сделать самому. На современном рынке автомобильных деталей присутствует большой выбор комплектов электростеклоподъемников. Чтобы установить устройство самостоятельно, не требуется особых знаний и навыков. Обычно в комплект стеклоподъемников входят электропроводка, управляющие клавиши, крепежные детали.

Установка механизма довольно проста и делается в такой последовательности.

1. Демонтируйте дверь, установите электростеклоподъёмник. Для крепления к каркасу автомобильной двери используйте саморезы. Сделать это следует аккуратно, чтобы дверь в результате не деформировалась.
2. Проверьте ход стекла на легкость скольжения. При необходимости отрегулируйте направляющие.
3. Подключите электропроводку, сверяясь с электросхемой. Провода протяните под панелью.
4. Соберите дверь, установив на место ручек заглушки.
5. Смонтируйте управляющую клавишу в панель приборов.
6. Подключите аккумулятор и проверьте работоспособность системы. На этом установка завершена.

При проведении работ с электрооборудованием следует отключить массу на аккумуляторной батарее. Не забывайте, что цепи новых механизмов должны находиться под защитой предохранителей.

Особенности замены стеклоподъемника ВАЗ 2107

Владельцам других автомашин ВАЗовской «классики» замена стеклоподъемника ВАЗ 2107/2105 может показаться излишне усложненной.

Так как всего роликов четыре, один натяжной и три направляющих, а трос связан с кронштейнами сплошного стекла в двух местах, трос вокруг роликов может обводиться двумя способами – через верхнюю или нижнюю опоры качения.

При обводке через нижний ролик, выходящий из механизма верхний трос направляется через: нижний левый направляющий ролик, верхнюю левую направляющую опору, нижний центральный натяжной ролик, верхний правый ролик. Как альтернатива производится обводка и через верхний ролик, которая производится в обратной последовательности. В этом же случае направляется нижний трос.

Следует предпочесть оптимальное усилие натяжения тросового привода: трос не должен быть перетянут, но и не должен болтаться.

Тросик стеклоподъемника ваз 2107 — как поменять, выбор троса

Замена ручного стеклоподъёмника ваз 2107

Неделю назад вновь порвался трос стеклоподъёмника. Долго не хотел менять его, потому что на семерках там целая система, блин. Хотел купить электро, но финансы послали нафиг) Решено было поменять все таки его. Кстати, это второй раз тот же самый рвётся с водительской стороны. Первый раз сам поменять не смог, прибегнул к помощи дяди. Сейчас от скуки пробовал сам и получилось.

Вообщем, нам понадобиться:

• Стеклоподъёмник.
• Головка на 8 / ключ на 8.
• Головка на 10 / ключ на 10.
• Запасные клипсы обшивки дверей.
• Руки. Опыт. Навыки.

Затем вынимаем его, процесс не из легких) Если никак, то выше стеклоподъёмника есть гайка на 10, которая крепит направляющую стекло, ее откручиваем и сдвигаем. Затем, как вынули его, откручиваем 4 самореза которые крепят стекло к тросу.

Открываем коробку стеклоподъёмника. Распутываем его, но не в коем случае не снимаем железный фиксатор. и надеваем его на ролики. я начинал с верхнего правого. Вот нарисованная схемка.

Как одели на ролики трос, ставим сам стеклоподъёмник на место, снимая железный фиксатор. Натягиваем трос нижним правым роликом и не забывает закрутить направляющую стекла.

Возможно без опыта у вас не получится сразу установить все как полагается, потому что сложно отрегулировать трос идеально.

Собираем обшивку двери на место.

Как натянуть тросик стеклоподъемника ваз 2107

Начинать замену необходимо с теории, так что вашему вниманию предлагаю схему, по которой работает обычный стеклоподъёмник.

Как видим трос движется по трем роликам, при замене стеклоподъёмника есть смысл смазать их и проверить свободно ли вращаются они.

Не буду вдаваться в подробности о том как разобрать дверь, это не сложно и там все понятно. Начинать замену необходимо с демонтажа негодного стеклоподъёмника, он крепится тремя гаечками на «8», также с помощью крестообразной отвертки необходимо отвернуть крепление планки стекла к тросу и отвести трос в сторону.

Здесь необходимо открутить и отвести трос в сторону

После демонтажа старого стеклоподъемника и проверки свободного вращения роликов, можно приступать к установке нового. Извлекаем из коробки новый стеклоподъмник — он будет выглядеть аналогично изображенному на первой фотографии.

Ролики находятся в этих местах

Внимание! Нельзя снимать на неустановленном стеклоподъемнике скобу, которая фиксирует тросы в намотанном состоянии, если трос соскочит, то подъемник запутается и вернуть его в прежнее положение ой как трудно.

Далее отматываем трос смотанный производителем, защелку не трогаем!

Защелка! До монтажа не снимать!

Далее можно привинтить новый стеклоподъемник на дверь, и надеть трос на ролики согласно схеме (фото2). Возле корпуса подъемника трос должен перекрещиваться, то есть трос который выходит с низа барабана идет на верхний ролик, с верха барабана на нижний ролик.

Сначала это должно выглядеть так

После этого можно натянуть трос на ролики, для того, чтобы это сделать необходимо будет ослабить нижний регулируемый ролик и растянуть трос согласно схеме. Если вдруг не будет хватать троса, для того чтобы надеть его на ролики, то необходимо одеть трос на два ролика и снять защебку, которая фиксирует тросы и не ослабляя натяжения тросов одеть его на ролики.

Стеклоподъемники на ВАЗ 2107 — конструкция, ремонт и замена

На автомобилях ВАЗ 2107 с завода ставятся стеклоподъемники механического типа, которые в действие приводятся вручную при помощи ручки и специального механизма. Этот механизм должен всегда работать исправно, так как необходимость открыть окно в машине возникает во время передвижения возникает достаточно часто. Часто владельцы семерок тюнингуют свой автомобиль, осуществляя замену механических стеклоподъемников ВАЗ 2107 на электрические. В материале выясним основные виды поломок устройств механического типа, а также самостоятельные способы их устранения.

Об устройстве стеклоподъемников ВАЗ 2107

О том, что такое стеклоподъемник, знает каждый водитель. В зависимости от марки и года выпуска автомобиля, рассматриваемые устройства бывают двух типов — ручные и автоматические. Ручные имеют простую конструкцию, а автоматические приводятся в действие за счет электрического мотора. Назначение стеклоподъемников известно всем — регулировка микроклимата в салоне. Если зимой окна в машине открываются редко, то с наступлением весны, необходимость их открытия и закрытия возрастает в несколько раз.

Схема конструкции стеклоподъемника ВАЗ 2107

1. Ручка стеклоподъемника, которая приводится в действие рукой водителя или пассажиров.
2. Шестерни, одна из которых соединена с рукояткой, и является ведущей, а вторая ведомой.
3. Ведомая шестерня соединена с тросом. Посредством троса происходит поднятие и опускание стекла в машине.
4. В конструкции механизма имеются ролики, выступающие в качестве упоров и направляющих, по которым происходит перемещение тросика.
5. Тросик — тянет стекло вверх и вниз в зависимости от направления вращения ручки в салоне.

Недостаток этой системы в том, что трос, находясь под постоянными нагрузками, перетирается и рвется. Это случается, если не смазывать механизм, поэтому владельцы семерок часто задаются вопросом о переходе на электрический привод стеклоподъемников.

Демонтаж стеклоподъемника

Необходимость демонтажа стеклоподъемника на ВАЗ 2107 возникает в случае неисправности механизма или его замены электрический. Для демонтажа механизма или его ремонта понадобится изначально снять внутреннюю обшивку двери. Предварительно надо снять ручку стеклоподъемника ВАЗ 2107 поддев ее отверткой, открутить три болта ручки закрытия двери, и после удаления обшивки, приступать к снятию механизма.

Это интересно! В начале демонтажных работ, необходимо произвести обвязку двух веток троса проволокой. Это делается с той целью, чтобы трос не ослаб, и не вылетел из пазов (направляющих), и механизм можно было установить обратно.

Снятие стеклоподъемника на семерке выполняется в следующей последовательности:

1. Первоначально следует опустить стекло на один оборот ручки.
2. Это надо для того, чтобы обеспечить доступ к фиксатору троса и опорам стекла.
3. Один винт вывинчивается полностью, а второй только ослабляется.
4. Поднять стекло вверх до упора, и используя отвертку или подобные инструменты, зафиксировать его в неподвижном состоянии, чтобы оно не упало.
5. Ключом на «10» необходимо выкрутить гайку, которой крепится натяжной ролик. Этот ролик находится в нижней части по центру.
6. Трос демонтируется с трех направляющих и одного натяжного ролика.
7. Вывинчиваются три оставшиеся гайки крепления механизма.
8. Ключом также надо выкрутить две гайки, при помощи которых крепится направляющий желобок, а после он смещается в сторону.
9. Теперь можно из двери вынуть механизм.

Важно соблюдать последовательность, чтобы в последствие механизм можно было вернуть на место. После его снятия необходимо произвести диагностику вращения роликов.

Неисправности и ремонт подъемника стекол семерки

Если нет никаких причин для того, чтобы вмешиваться в механизм стеклоподъемника, то лучше этого не делать, если только не планируется произвести замену. С завода механизм отрегулирован и настроен, поэтому вмешательство может повлечь за собой выход из строя тех или иных деталей. Если появляется скрип, треск и щелчки, то следует прибегнуть к проведению ремонта этого стеклоподъемника. Характер ремонта зависит от типа или признаков неисправности. Рассмотрим основные виды поломок, а также способы их самостоятельного устранения.

1. Возникновение скрипа подъемника — если начинают появляться признаки скрипа при опускании или поднятии стекла, то пора принимать меры. Это первый признак того, что механизм начинает изнашиваться, и высока вероятность того, что вскоре он выйдет из строя. Чтобы устранить признаки скрипа, следует воспользоваться смазкой, обработав ею все детали, которые вращаются. Скрип также может возникать и по причине плотного прилегания стекла к уплотнительным резинкам, внутрь которых попадает мелкий песок и пыль. Именно они могут стать причиной возникновения скрипа. Чтобы устранить скрип, достаточно очистить резинки, а затем обработать их силиконовой смазкой.
2. Заклинивание устройства говорит о необходимости проведения немедленного ремонта. Причинами таких поломок обычно выступает износ шестерней, неисправность соединения планки со стеклом, а также перекос троса, который внутри может перепутаться и заклинить. В такой ситуации можно попытаться его распутать, а в случае неудачи выполняется замена тросика стеклоподъемника ВАЗ 2107.
3. Падает и не фиксируется стекло — часто владельцы отечественных автомобилей сталкиваются с ситуацией, когда стекло не держится в поднятом состоянии. Причина такого последствия в том, что снижается сила натяжения троса посредством неисправности ролика. Чтобы исправить поломку, надо закрепить хорошо ролик.

Замена ручки проводится в редких случаях, когда она ломается, или по той причине, что она имеет неудобную конструкцию. После проведенного ремонта нужно произвести проверку работы механизма. Отсутствие скрипа, заеданий, перекосов и прочих дефектов, говорит о правильности проведения ремонтных манипуляций.

Установка нового механизма

Если диагностика стеклоподъемника показала необходимость замены устройства, то сделать это можно самостоятельно. Монтаж нового механизма выполняется с соблюдением соответствующего пошагового описания. Сначала перед покупкой и установкой нового механизма надо убедиться в наличии стяжки между тросиками. Эта стяжка исключает вероятность соскакивания троса с креплений катушки внутри самого механизма. Снимать стяжку можно только после установки устройства на свое место.

Инструкция по замене стеклоподъемников имеет следующий вид:

1. Тросик надо обработать смазывающими материалами.
2. Установить механизм на место, закрепив его тремя крепежными гайками.
3. Поставить тросик на ролики.
4. Теперь можно снимать стяжку с тросиков.
5. Произвести регулировку натяжения троса, а затем зафиксировать его в таком положении гайкой крепления нижнего ролика. Натягиваем тросик аккуратно, чтобы он не запутался.
6. Произвести проверку работоспособности механизма.

Замена стеклоподъемника на ВАЗ 2107

Замена и ремонт стеклоподъемника на ВАЗ 2107 является достаточно простой задачей, с которой может справиться любой человек при помощи подробной инструкции. Приступать к ремонту семерки следует в тот момент, когда появятся первые признаки неисправности. Для того чтобы поменять старый стеклоподъемник на новый, потребуется подготовить только малый набор инструментов.

Самостоятельная замена стеклоподъемника на ВАЗ 2107 поможет лучше изучить конструкцию своего автомобиля и сэкономить свои деньги. Автовладельцу не придется платить техцентру за легкий ремонт и тратить время в ожидании, если он справится с этой задачей без помощников.

Особенности конструкции

Прежде чем приступать к замене стеклоподъемника на машине ВАЗ-2107, следует внимательно изучить устройство этой детали. Существуют ручные стеклоподъемники двух типов:

1. Реечные. Шестеренки этого механизма являются пластмассовыми, из-за чего механизм быстро изнашивается и выходит из строя. Более того, механизм является более громоздким и занимает больше пространства под дверной картой. У этой конструкции есть свои плюсы – перекос стекла невозможен, а подъем и спуск стекольного элемента проходят гораздо более тихо, чем у других механизмов.
2. Тросовые. В таком стеклоподъемнике основным элементом является трос, с помощью которого осуществляется движение стекла вверх и вниз. Нагрузку же берут на себя блоки крутящего механизма. Эта конструкция является довольно простой и имеет весомое преимущество – ремонтопригодность. Для того чтобы провести ремонт или замену каких-либо деталей, не придется прилагать слишком много усилий. Но у системы есть и недостаток – она не очень надежна.

В некоторых магазинах можно приобрести электростеклоподъемники для ВАЗ-2107, чтобы сделать каждую поездку еще более комфортной. Однако стоит учитывать, что для подключения этого устройства потребуется потратить немного больше времени. Все действия выполняются строго по схеме.

Также необходимо помнить о том, что любое вмешательство в электрику должно быть выполнено аккуратно, в соответствии с предписаниями производителя электрических стеклоподъемников.

Неисправности стеклоподъемников и пути их устранения

Изучив устройство стеклоподъемника в автомобилях ВАЗ 2107, следует также узнать о «болезнях» системы. Причина их появления – недоработка при проектировании и использование низкокачественных материалов. Эти недостатки не были выявлены при проведении испытаний на специальных стендах.

Кроме того, ручные стеклоподъемники достаточно тяжело ремонтировать вручную. Разобрать их можно за пару движений, вот только для того, чтобы привести детали в рабочее состояние, потребуется настоящая мастерская. Есть несколько видов неисправностей механизма в двери ВАЗ-2107.

Скрип стеклоподъемника

Эта неисправность сопровождается характерным звуком. Его можно перепутать со звуками обычной работы механизмов «Жигулей», но на этот признак следует обратить особое внимание. Он появляется, когда в работе стеклоподъемника что-то идет не так. Причина поломки – недостаток смазки на внутренних деталях.

Если «запустить» проблему, стеклоподъемник может сломаться. Также при сборке-разборке системы рекомендуется заменить резинки «бархотки» или просто протереть их, убрав пыль и мелкие песчинки, которые царапают зеркало.

Стеклоподъемник заклинило

При такой неисправности боковые стекла не получается сдвинуть с места. Клин механизма возникает в «Жигулях» достаточно часто. Есть несколько причин появления неполадки:

1. Неисправность сварного соединения между планкой стекла или тросом. В этом случае придется открепить крос и очистить его, а затем заново приварить кронштейн и убедиться в надежности системы.
2. Сбивается корректная намотка троса на блок. Рекомендуется аккуратно размотать трос. Если же сделать это не получится, нужно приготовиться к полной замене механизма. Эта поломка является фатальной.
3. Механизм подъемника переклинивает, из-за чего зубчики шестеренки слишком быстро стачиваются. Можно обойтись проведением малого ремонта и просто заменить вышедшие из строя детали.

Падает стекло

Характерной неисправностью для Жигулей седьмой модели считается падение бокового стекла. Оно падает не до крайнего нижнего положения. Причина – ослабившийся натяжной трос, из-за которого стекло просто провисает. В лучшем случае будет достаточно подтянуть трос или поправить его, уложив в крепления.

В худшем случае придется выполнить монтаж нового троса и намотать его на крепления.

Последовательность замены стеклоподъемника

Прежде чем начинать замену механизма в двери, приготовьте несколько инструментов:

• Ключ на 8 и 10;
• Отвертки с крестообразным и плоским лезвием.

Несмотря на наиболее распространенные «болезни» механизма в «Жигулях», он легко ремонтируется даже в полевых условиях. Починить стеклоподъемник при наличии запчастей и необходимых инструментов можно без дополнительной помощи. Необходимо пошагово знать о том, как убрать и поставить детали.

Независимо от того, задняя или передняя дверь потребует ремонта, процесс замены запчастей стеклоподъемника будет схожим.

Снимаем ручку стеклоподъемника

С железными рукоятями и ручками в автомобилях советского проектирования следует обращаться особенно аккуратно. И пластмассовые ручки ломаются достаточно часто, но, в противовес этому, их легко снять и заменить:

1. Освободить ручку от фиксатора в форме стопорного кольца.
2. Плоской отверткой нужно аккуратно отодвинуть наружное кольцо, а затем достать стопорное.
3. Медленно достать ручку.

Снимаем стеклоподъемник

На этом этапе придется выполнить немного больше действий:

1. Опускаем стекло до крайнего нижнего положения. Если уже сняли ручку, сделать это можно ключом.
2. Если в будущем вы собираетесь установить подъемник на место, тросик следует прикрутить к барабану с помощью тонкой проволоки. При этом его нужно оставить в направляющих, чтобы в будущем не тратить время на установку тросика в желобки. В новых механизмах устанавливают установочную скобку для упрощения крепежа.
3. Ослабляем затяжку болта, который придерживает нижний ролик.
4. Перемещаем нижний ролик чуть выше, чтобы постепенно ослабить натяжение троса.
5. Снимаем трос, оставив его висеть всего на одном ролике.
6. Откручиваем винты, которые крепят стеклоподъемник к металлической пластине в двери.
7. Достаем механизм.

Устанавливаем новый механизм

Приобретая новый механизм на замену, проверьте его качество перед установкой. После того в механизме будут заменены все детали, их необходимо смазать и поставить обратно в несколько действий:

• Ставим механизм и фиксируем его, затягивая три штатные гайки;
• Накидываем трос на ролики и только после этого убираем проволоку;
• Настраиваем степень натяжения тросика с помощью нижнего ролика, а затем затяните гайку;
• Проверьте стеклоподъемник на работоспособность. Если стекло двигается туго, натяжение следует ослабить;
• Проверяем, поднимается ли стекло до конца;
• Устанавливаем дверную карту;
• Ставим на место ручку двери, а затем – ручку стеклоподъемника.

Замена тросика

Для того чтобы выполнить замену тросика в случае, если он разорвется, необходимо следовать короткой инструкции:

1. Снимите дверную карту, а затем достаньте трос из направляющих.
2. Обильно полейте смазкой трос перед тем, как устанавливать его.
3. Сначала протянуть трос по верхнему ролику нижней ветвью, а верхнюю ветвь подвести к нижнему ролику.
4. В верхней части троса свернуть небольшую петлю и притянуть ее к скрытому ролику и в несколько движений закрепить его.
5. После того, как тросик будет закреплен на всех роликах, проверьте, как работает стеклоподъемник.

Замена роликов

В стеклоподъемниках семерки установлено четыре ролика:

• Первый – ролик натяжного типа. Он поддерживает трос в определенном состоянии натяжения, но со временем «расслабляется»;
• Второй и третий – закреплены на стекле. Левый и правый ролики передают подъемный момент при управлении движениями троса;
• Четвертый – закреплен на двери и является неподвижным. Он принимает подъемное усилие.

Для того чтобы демонтировать ролики, необходимо снять дверную карту и просто открутить гайки их крепежей. Устанавливать их нужно также аккуратно. После того как будут установлены новые детали, конструкцию необходимо собрать вновь.
