Принцип работы и устройство гидротрансформатора АКПП

Гидротрансформатор — ключевой элемент автоматической коробки передач (АКПП), обеспечивающий плавный переход мощности от двигателя к трансмиссии. В статье рассмотрим устройство и принцип работы гидротрансформатора, его режимы функционирования, механизмы блокировки и основные неисправности, с которыми могут столкнуться владельцы автомобилей. Понимание этих аспектов поможет лучше ориентироваться в работе АКПП и своевременно выявлять проблемы, что способствует увеличению срока службы автомобиля и повышению его надежности.

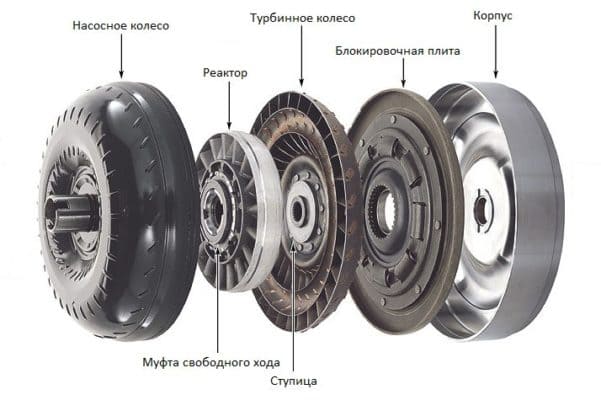

Устройство гидротрансформатора

1. Насосное колесо соединяется с коленчатым валом через ступицу. Частота вращения насосного колеса всегда совпадает с частотой вращения коленчатого вала.

2. Турбинное колесо связано с первичным валом автоматической коробки передач (АКПП), через который крутящий момент передается на редуктор, приводные валы и колеса.

3. Реакторное колесо фиксируется на ступице турбинного колеса и предназначено для изменения направления потока рабочей жидкости между насосной и турбинной частями. До момента выравнивания скоростей вращения колес, перенаправление потока способствует увеличению крутящего момента, который передается на выходной вал АКПП. Именно наличие реактора (статора) отличает работу гидротрансформатора от простой гидромуфты.

4. Блокировочная плита с механизмом блокировки гидротрансформатора обеспечивает прямое соединение насосного и турбинного колес. При ее активации жидкость трансмиссионного масла (АТФ) не участвует в передаче крутящего момента от коленчатого вала к первичному валу коробки передач.

На маховик гидротрансформатора установлен зубчатый венец. Он позволяет стартеру вращать коленчатый вал при запуске двигателя.

Гидротрансформатор является ключевым элементом автоматической коробки передач, обеспечивая плавный переход мощности от двигателя к трансмиссии. Эксперты отмечают, что его работа основана на принципе гидравлической передачи энергии. Устройство состоит из трех основных компонентов: насоса, турбины и статора. Насос, вращаясь, создает поток жидкости, который передает вращение на турбину. При этом статор, расположенный между насосом и турбиной, помогает увеличить эффективность передачи, минимизируя потери энергии.

Специалисты подчеркивают, что гидротрансформатор не только обеспечивает плавное переключение передач, но и способствует экономии топлива, так как позволяет двигателю работать в оптимальном диапазоне оборотов. Однако, несмотря на свои преимущества, гидротрансформаторы могут быть подвержены износу и перегреву, что требует регулярного обслуживания и контроля состояния трансмиссии.

Гидромуфта и гидротрансформатор. Как работают гидродинамические передачи?

Как работает коробка автомат с гидротрансформатором?

Назначение гидротрансформатора АКПП – передавать крутящий момент и при необходимости отсоединять коленчатый вал от первичного вала коробки передач. В насосное колесо от масляного насоса подается рабочая жидкость (ATF), которая при его вращении центробежной силой выталкивается от центра к краям. Лопастные колеса гидропередачи образуют в плоскости оси вращения круг циркуляции жидкости АТФ. Созданный вихревой поток посредством лопастей воздействует на реактор, перенаправляющий поток жидкости к турбинной части.

Воздействие рабочей жидкости на лопасти турбинного колеса заставляет его вращаться, передавая крутящий момент на выходной вал КПП. Прошедшая через турбинную часть жидкость возвращается на реактор, увеличивая общее давление жидкости на его лопасти. Таким образом, внутри гидротрансформатора до момента уравнения скорости вращения насосной и реакторной частей устанавливается циркуляция масла.

Из-за потерь энергии в жидкости в режиме проскальзывания скорость вращения турбины будет ниже частоты вращения насоса. На практике это приводит к значительной потере КПД. Для увеличения коэффициента полезного действия в конструкцию всех современных автоматических коробок передач внедрена муфта блокировки гидротрансформатора.

Интересные факты

Вот несколько интересных фактов о принципе работы и устройстве гидротрансформатора автоматической коробки передач (АКПП):

1. Три основных элемента: Гидротрансформатор состоит из трех основных компонентов: насоса, турбины и статора. Насос, который приводится в движение двигателем, создает поток трансмиссионной жидкости, которая затем передается на турбину. Турбина, в свою очередь, приводит в движение трансмиссию. Статор, расположенный между насосом и турбиной, помогает увеличить эффективность передачи мощности, направляя поток жидкости обратно к насосу.

2. Увеличение крутящего момента: Гидротрансформатор способен увеличивать крутящий момент, что особенно полезно при старте автомобиля или при движении на низких скоростях. Это достигается благодаря тому, что насос и турбина работают в разных режимах, что позволяет передавать больше мощности на колеса, чем это возможно с помощью механической передачи.

3. Блокировка гидротрансформатора: Многие современные АКПП оснащены системой блокировки гидротрансформатора, которая позволяет соединять насос и турбину напрямую при высоких скоростях. Это уменьшает потери мощности, возникающие из-за трения в жидкости, и повышает топливную эффективность, что особенно важно для современных автомобилей, стремящихся к снижению расхода топлива и выбросов.

Как работает гидротрансформатор? (Анимация)

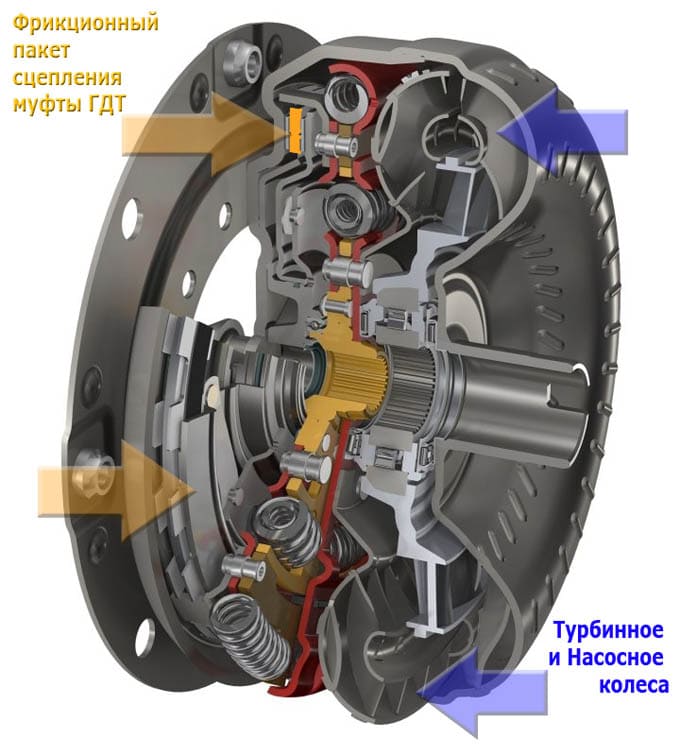

Муфта блокировки ГДТ

Муфта блокировки располагается на шлицах входного вала автоматической коробки передач (АКПП) и служит для механического соединения насосной части с ротором.

Основные элементы муфты блокировки:

• поршень блокировки, который осуществляет давление на область роторного колеса с фрикционным покрытием;
• задняя крышка гидротрансформатора, на которой также присутствует фрикционный слой. Эта крышка соединена с насосной секцией сварным швом;
• фрикционная накладка;
• демпфер крутильных колебаний. Он выполняет функцию, аналогичную двухмассовому маховику в автомобилях с механической трансмиссией. Его задача заключается в снижении неравномерности вращения коленчатого вала, что помогает уменьшить негативное влияние крутильных колебаний на компоненты коробки передач. Кроме того, демпфер смягчает момент включения и выключения муфты блокировки, что делает ее работу незаметной для водителя.

Эффективное функционирование системы невозможно без клапана муфты гидротрансформатора и блока управления АКПП, который анализирует данные с датчиков и управляет исполнительными механизмами.

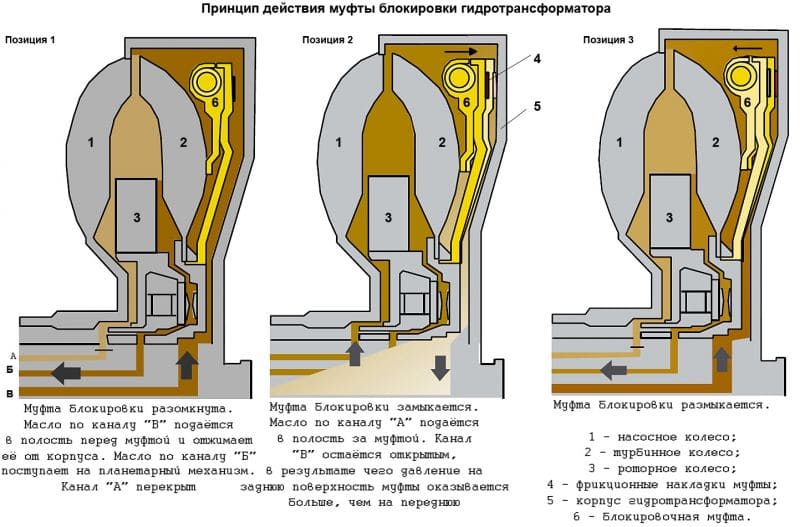

Режимы работы гидротрансформатора

1. Проскальзывание – муфта блокировки разомкнута. Посредством клапана управления рабочая жидкость подается по каналу «В», отжимая тем самым клапан от стенки задней крышки кожуха ГДТ. Масло по каналу «Б» отводится через полость внутри вала. Используется при старте с места и разгоне. Размыканием муфты блокировки гидротрансформатора на высших передачах позволяет автомобилю динамично разгоняться без перехода на низшую ступень.
2. Режим зацепления – муфта заблокирована. Масло по каналу «А» поступает в полость за муфтой, заставляя поршень прижаться к задней крышке кожуха. Сила трения между фрикционными накладками ведет к зацеплению корпуса ГДТ с  турбинным колесом. Муфта замыкается преимущество при движении на высших передачах.На большинстве АКПП блокировка гидротрансформатора  включается после 3 передачи. Но из-за ужесточения экологических норм на современных авто муфта может быть заблокирована на любой передаче при частоте работы двигателя свыше 1000 об/мин.
3. Режим управляемой пробуксовки – муфта работает с небольшим проскальзыванием. В вариантах конструкции, не оборудованных демпфером, режим используется для гашения крутильных колебаний. В таком случае между турбинной секцией и насосной частью допускается небольшое проскальзывание. При этом повышается плавность переключения и КПД.

Управление системой блокировки

Электромагнитный клапан гидротрансформатора, а точнее, мехатроник, отвечает за регулирование режимов работы, управляя подачей напряжения на клапан. Изменение тока на клапане влияет на распределение жидкости между различными каналами и на силу давления поршня блокировки. При выборе режима блокировки электронный блок управления (ЭБУ) опирается на следующие входные параметры:

• частота вращения коленчатого вала;
• скорость вращения роторной секции;
• частота вращения выходного вала автоматической коробки передач (АКПП);
• фактический крутящий момент при установленном положении дроссельной заслонки;
• температура жидкости трансмиссии (ATF);
• активная передача (список включенных фрикционных пакетов, определяющий передаточное число на выходном валу).

Видео: Гидротрансформатор. Принцип работы. ОЧЕНЬ ПОНЯТНО!

Гидротрансформатор. Принцип работы. ОЧЕНЬ ПОНЯТНО!

Неисправности гидротрансформатора

1. Износ опорного подшипника. Основные признаки – легкий металлический звук при переключении передач.
2. Увеличение оборотов двигателя не соответствует динамике разгона. Проблема заключается в обгонной муфте. Если неисправность проявляется только на одной или нескольких передачах, причина может быть в сгоревших пакетах фрикционов.
3. Шуршащий звук при работе двигателя на холостом ходу и низких оборотах (в движении может исчезать). Это может указывать на неисправность игольчатого упорного подшипника, расположенного между турбинным и реакторным колесами, а также задней крышкой кожуха гидротрансформатора.
4. Громкий металлический звук при переключении передач. Причина может заключаться в поврежденных лопастях (что встречается крайне редко).
5. Потеря динамики на высоких передачах. Это может быть связано с износом фрикционных накладок муфты блокировки гидротрансформатора. Без достаточного опыта сложно заметить изменения в динамике у автомобиля с неправильно функционирующей муфтой. Поэтому владельцы чаще всего сталкиваются с последствиями этой неисправности. Фрикционная пыль и клеевой слой накладки загрязняют масло и забивают каналы его циркуляции. Постоянное проскальзывание приводит к перегреву самого «бублика», масла и электроники мехатроника. Со временем это может вызвать толчки и пинки при переключении передач, а также увеличить время переключения. Поэтому важно понимать принцип работы гидротрансформатора и регулярно менять масло в автоматической трансмиссии.

Преимущества и недостатки гидротрансформатора

Гидротрансформатор, как важный элемент автоматической коробки передач (АКПП), обладает рядом преимуществ и недостатков, которые влияют на его эксплуатационные характеристики и общую производительность автомобиля.

Преимущества гидротрансформатора:

• Плавность хода: Гидротрансформатор обеспечивает более плавное переключение передач по сравнению с механическими трансмиссиями. Это достигается благодаря тому, что он использует жидкость для передачи крутящего момента, что минимизирует рывки и обеспечивает комфортное вождение.
• Автоматическая адаптация: Гидротрансформатор автоматически подстраивается под условия движения и стиль вождения. Это позволяет оптимизировать расход топлива и улучшить динамику разгона.
• Увеличение крутящего момента: Гидротрансформатор способен увеличивать крутящий момент на выходе, что особенно полезно при старте с места или при движении в гору. Это достигается за счет эффекта умножения крутящего момента, который возникает в результате работы насоса и турбины.
• Отсутствие механических соединений: В отличие от механических трансмиссий, гидротрансформатор не требует прямого механического соединения между двигателем и трансмиссией, что снижает износ деталей и увеличивает срок службы.

Недостатки гидротрансформатора:

• Потери мощности: В процессе передачи крутящего момента через жидкость возникают определенные потери, что может привести к снижению общей мощности, передаваемой на колеса. Это особенно заметно при высоких оборотах двигателя.
• Тепловые потери: Работа гидротрансформатора сопровождается выделением тепла, что может привести к перегреву системы, особенно при интенсивной эксплуатации. Это требует наличия эффективной системы охлаждения.
• Сложность конструкции: Гидротрансформатор имеет более сложную конструкцию по сравнению с механическими трансмиссиями, что может усложнить его ремонт и обслуживание. В случае поломки замена или ремонт может потребовать значительных затрат.
• Чувствительность к качеству жидкости: Гидротрансформатор требует использования специальной трансмиссионной жидкости, и ее качество напрямую влияет на работу устройства. Некачественная жидкость может привести к быстрому износу и поломке.

Таким образом, гидротрансформатор АКПП имеет свои сильные и слабые стороны, которые необходимо учитывать при выборе автомобиля и его эксплуатации. Понимание этих аспектов поможет водителям более эффективно использовать возможности своего транспортного средства и минимизировать потенциальные проблемы.

Вопрос-ответ

Как работают гидротрансформаторы автоматической коробки передач?

Гидротрансформатор состоит из нескольких основных компонентов: насос — закреплён на коленчатом валу двигателя и вращается при его работе, создавая давление жидкости. Турбина — соединённая с трансмиссией, турбина получает жидкость от насоса, передавая энергию вращения.

Как работает гидротрансформаторный автомат?

Когда реактор неподвижен (гидротрансформаторный режим), он увеличивает скорость потока рабочей жидкости, циркулирующей между колёсами. Чем выше скорость движения масла, тем выше его кинетическая энергия, тем она больше оказывает воздействие на турбинное колесо.

Советы

СОВЕТ №1

Перед тем как углубляться в изучение гидротрансформатора, ознакомьтесь с основными принципами работы автоматической коробки передач (АКПП). Это поможет вам лучше понять, как гидротрансформатор взаимодействует с другими компонентами трансмиссии.

СОВЕТ №2

Обратите внимание на регулярное обслуживание вашего автомобиля, включая проверку уровня и состояния трансмиссионной жидкости. Правильная работа гидротрансформатора зависит от качества жидкости, поэтому следите за её состоянием и меняйте её по рекомендациям производителя.

СОВЕТ №3

Если вы заметили признаки неисправности, такие как пробуксовка или нестабильная работа трансмиссии, не откладывайте визит к специалисту. Ранняя диагностика может предотвратить более серьезные проблемы с гидротрансформатором и всей АКПП.

СОВЕТ №4

Изучите отзывы и рекомендации по выбору автомобилей с АКПП, чтобы понимать, какие модели имеют надежные гидротрансформаторы. Это поможет вам сделать более обоснованный выбор при покупке автомобиля.
