Датчик коленвала. Зачем нужен и как работает
Датчик коленвала в инжекторных двигателях предназначен для определения углового положения коленвала, а также для фиксации момента, когда первый и последний поршень достигают верхней мертвой точки (ВМТ). Эти данные передаются на электронный блок управления, который, основываясь на полученной информации, рассчитывает частоту вращения коленвала и вносит необходимые коррективы в систему зажигания и подачу топлива.

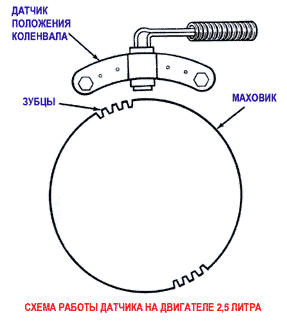

На большинстве автомобилей используются индукционные датчики коленвала. Их работа основана на изменении магнитного поля, создаваемого устройством, когда через него проходит металлический объект. В двигателях это реализуется следующим образом: на коленвале установлен специальный металлический зубчатый синхродиск, который обычно монтируется на шкив генератора. По окружности этого диска расположен зубчатый венец, в котором в одном месте отсутствуют два зуба подряд. Датчик коленвала размещается напротив этого диска на таком расстоянии, чтобы вершины зубьев попадали в магнитное поле датчика. Сигналом, указывающим на положение коленчатого вала, служат именно эти два отсутствующих зуба. Когда участок диска без зубьев проходит через магнитное поле датчика, происходит изменение, которое датчик фиксирует и передает на блок управления.
Определение неисправности и замена датчика коленвала являются важными аспектами технического обслуживания автомобилей. Эксперты отмечают, что неисправный датчик может привести к серьезным проблемам с двигателем, включая его неустойчивую работу и повышенный расход топлива. Основными признаками неисправности являются затрудненный запуск, пропуски зажигания и снижение мощности. Для диагностики специалисты рекомендуют использовать сканеры OBD-II, которые позволяют выявить ошибки в системе управления двигателем. Замена датчика коленвала, как правило, не требует значительных затрат времени и может быть выполнена самостоятельно при наличии необходимых инструментов. Однако, для достижения наилучших результатов, лучше доверить эту процедуру квалифицированным механикам, которые обеспечат правильную установку и настройку нового компонента.
Признаки неисправности датчика
Поскольку на основе сигналов этого датчика происходит корректировка дозирования топлива и системы зажигания, то неисправность его приводит к искажению сигналов и как следствие – перебои в функционировании силовой установки или же невозможность запуска.
Признаками поломки датчика коленвала являются:
- не запускающийся мотор и сигнал «Check engine»;
- затрудненный запуск двигателя;
- неустойчивость работы мотора при разных режимах;
- ощутимое падение показателя мощности мотора без видимых причин;
- при увеличении нагрузки появляется детонация мотора.
Если проявился хоть один из данных показателей неисправности, следует узнать, не является ли датчик причиной сбоя в работе двигателя. Но для этого нужно знать, как проверить датчик коленвала.
| Признак неисправности | Возможная причина | Действия по устранению |
|---|---|---|
| Двигатель не заводится или заводится с трудом | Неисправен датчик коленвала | Проверить датчик, заменить при необходимости |
| Двигатель глохнет на ходу | Неисправен датчик коленвала | Проверить датчик, заменить при необходимости |
| Нестабильная работа двигателя (троит, дергается) | Неисправен датчик коленвала | Проверить датчик, заменить при необходимости |
| Повышенный расход топлива | Неисправен датчик коленвала | Проверить датчик, заменить при необходимости |
| Ошибки в ЭБУ (P0335, P0336) | Неисправен датчик коленвала | Проверить датчик, заменить при необходимости |
| Отсутствие искры на свечах зажигания | Неисправен датчик коленвала | Проверить датчик, заменить при необходимости |
| Отсутствие импульсов на форсунках | Неисправен датчик коленвала | Проверить датчик, заменить при необходимости |
| Визуальные повреждения датчика (трещины, обрывы проводов) | Механическое повреждение датчика | Заменить датчик |
| Отсутствие сигнала с датчика при проверке осциллографом | Неисправность датчика или проводки | Проверить проводку, заменить датчик |
| Неправильное сопротивление датчика при проверке мультиметром | Неисправность датчика | Заменить датчик |
Интересные факты
Вот несколько интересных фактов, связанных с определением неисправности и заменой датчика коленвала:
-
Ключевая роль в системе зажигания: Датчик коленвала играет критическую роль в системе управления двигателем, так как он определяет положение коленчатого вала и передает эту информацию в блок управления двигателем. Это позволяет точно регулировать зажигание и впрыск топлива, что напрямую влияет на производительность и экономичность работы двигателя.
-
Симптомы неисправности: Неисправный датчик коленвала может проявляться через различные симптомы, такие как трудности с запуском двигателя, его нестабильная работа, потеря мощности и даже остановка двигателя. В некоторых случаях может возникнуть ошибка в системе управления, что приведет к включению индикатора “Check Engine”.
-
Методы диагностики: Для определения неисправности датчика коленвала используются различные методы, включая визуальный осмотр, проверку сопротивления и напряжения с помощью мультиметра, а также диагностику с помощью сканера OBD-II. Современные автомобили могут также иметь встроенные системы самодиагностики, которые помогут выявить проблемы с датчиком еще до появления явных симптомов.
Где находиться и как проверить датчик коленвала
Самым эффективным и доступным методом диагностики станет использование персонального ODBII сканера. Если у вас нет такого устройства, рекомендуем обратить внимание на недорогой сканер корейского производства Scan Tool Pro Black Edition.
Прежде всего, необходимо осмотреть сам датчик. Если на торце ДПКВ нет следов грязи или металлической стружки, подключите сканер и считайте коды ошибок с ЭБУ. Проблемы, связанные с ДПКВ, могут быть указаны кодами неисправностей P0335 или P0336, в зависимости от наличия сигнала с датчика. Если ошибки обнаружены, их следует удалить с помощью сканера и провести тест-драйв автомобиля, чтобы проверить, появятся ли они снова. Если коды ошибок повторяются, необходимо проверить сам датчик, используя методы, описанные в следующем разделе. Поскольку Scan Tool Pro работает на 32-битном чипе, он сможет отобразить и сохранить все необходимые данные. Кроме того, с его помощью можно диагностировать не только двигатель, но и другие системы автомобиля, такие как трансмиссия, коробка передач, а также вспомогательные системы ABS и ESP.
Читайте также:
Перед тем как приступить к проверке, важно знать, где расположен датчик коленчатого вала, чтобы снять его с автомобиля. Синхронизационный диск находится на шкиве привода, поэтому его следует искать именно там. Датчик располагается рядом с диском, устанавливается в специальное место и фиксируется одним или двумя болтами. Перед демонтажем необходимо отсоединить проводку от разъема.
При снятии датчика важно отметить его положение, чтобы правильно установить его обратно. Сначала следует визуально оценить состояние датчика. Корпус не должен иметь повреждений. Со временем сердечник датчика может загрязниться, что также может повлиять на его работу. Перед проверкой его необходимо тщательно очистить от грязи, для чего можно использовать тряпку, смоченную спиртом или бензином.
Ещё кое-что полезное для Вас:
- Назначение датчика положения распредвала (ДПРВ)
- Датчик износа тормозных колодок: зачем нужен, виды, принцип работы
- Датчик детонации: для чего нужен, признаки неисправности, как его проверить и заменить
Проверка датчика коленвала
Проверка состояния датчика может быть поверхностной, при которой измеряется только сопротивление его обмотки, или же глубокой, при которой проверяются все основные параметры. Рассмотрим оба вида проверки:

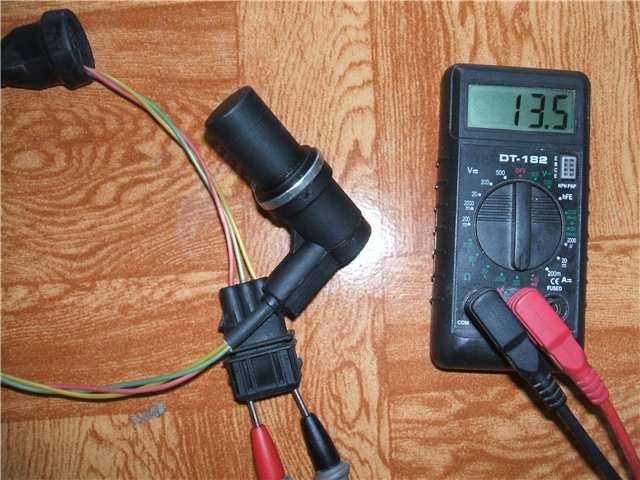

- Для поверхностной проверки достаточно иметь только омметр. При помощи данного прибора замеряется сопротивление обмотки. Данный показатель на разных авто может отличаться, но обычно оно составляет 550-700 Ом. Если при замере показания сопротивления больше или меньше – датчик не исправен.
- Глубокая проверка более сложная и для ее проведения потребуется наличие мегаомметра и измерителя индуктивности.
Мегаомметром замеряется сопротивление изоляции датчика при подаче напряжения в 500 В на него, при таком напряжении сопротивление должно превышать показатель 20 МОм.
Измерителем индуктивности проверяется индуктивность датчика. У исправного датчика этот показатель должен быть на уровне 200-350 мГц.
Видео: Датчик положения коленвала. Проверка
Эти датчики обладают монолитной конструкцией и не подлежат ремонту. В случае выявления неисправности, их необходимо просто заменить.
https://youtube.com/watch?v=3TCcw73LZis
Замена
Итак, мы знаем, где находится датчик коленчатого вала, поскольку перед этим его снимали. Такой ситуации, как с одним из приборов – лямбда-зондом, когда есть возможность использовать универсальный датчик, нужно лишь перепаять провода под фишку, с датчиком коленвала нет. А все потому, что у разных автомобилях внешние параметры данного датчика могут отличаться, поэтому нужно будет приобретать этот датчик только под определенную модель авто.
Посадочное место перед установкой нужно хорошо очистить. При установке нового датчика коленвала важно учесть такой параметр, как расстояние от сердечника до венца синхродиска. Данный параметр можно узнать в тех. документации к авто. Перед установкой нужно замерить это расстояние. Для этого можно воспользоваться штангенциркулем.
Сначала нужно замерить расстояние от края посадочного места датчика к вершине зуба синхродиска. Затем нужно замерить вылет сердечника. Чтобы правильно отрегулировать расстояние, можно воспользоваться шайбами разной толщины.
Сделанные при снятии устройства метки помогут правильно установить датчик на место. Чтобы опять же не нарушить расстояние, желательно закреплять новый датчик при помощи старых крепежных элементов. При затягивании болтов сильного усилия прикладывать не надо, чтобы не раздавить корпус датчика.
После установки потребуется произвести сброс показаний бортового компьютера, чтобы избавиться от сигнала «Check engine». Затем уже можно проверить работоспособность силовой установки на разных режимах работы. Если проблема не устранилась, значит, нужно искать причину дальше.
