Как выставить стрелку температуры на приборной панели ваз 2110

Пересвет приборки. Учимся снимать стрелки и не ломать шаговый моторчик&#55357;&#56834;

Пересвет делался давно, по этому фотографии будут с интернета. Этот пост нужен для дальнейших манипуляций по свету автомобиля посты про которые выйдут сегодня-завтра.

Снятие приборки Для начала снимем облицовочную панель приборки, на которой расположены кнопки Вооружаемся крестовой отверткой для всех манипуляций. 1)Откручиваем 4 шурупа в отмеченных местах

4)Отсоединяем колодки с приборки.

Пересвет Для того, чтобы получить синий цвет вам нужно только поменять стандартные лампочки накаливания на белые диодные. Для тех, кто хочет белый свет приборки, то начинаем разбор приборки.

Разбор приборки 1) Снимаем защитное стекло приборки. Оно крепится сзади на защелках, будьте с ними аккуратнее и помогайте плоской отверткой. 2) Далее за стеклом снимаем крепежную черную облицовку, её пазы так же находятся позади приборки возле пазов защитного стекла. СТРЕЛКИ! Этот момент читайте внимательнее. По своей неопытности свою первую приборку я благополучно кончил. А точнее сломал шаговые моторчики, когда снимал стрелки. Продолжаем разборку. 3)Берем любой тонкий нож или лезвие и аккуратно проходимся по периметру самого циферблата(накладки) 4)Поддеваем со всех сторон, чтобы не было перекоса и надлома. Не переживайте насчет клея, его там хватит для обратной сборки, главное чтобы на ответные части периметра не попала грязь и пыль. 5)Удаляем синий светофильтр до такого состояния. Я использовал обычную жидкость для снятия лака из фикспрайс. Главное не перетирайте эти места или иначе получатся темные засветы.

6)Заменяем лампочки на диодные. Достаем патрон и вставляем диодную лампочку. Советую делать это до установки накладки, т.к диодные лампочки чувствительные к полярности и так вы сможете увидеть, какая лампочка стоит правильно, а какая нет. По лампочкам советую посмотреть в этом посте www.drive2.ru/l/612397466297306082/ 7)Сборку производим в обратной последовательности. Обратная Установка и настройки стрелок При установки стрелки стараемся закрепить её в положение ближе к нулю. Наставляем стрелку и аккуратно её защелкиваем Настройка

СТРЕЛКА ТЕМПЕРАТУРА Прокручиваем её ПРОТИВ ЧАСОВОЙ СТРЕЛКИ до такого момента, пока стрелка в моменте покоя не будет НА 1 ШАГ НИЖЕ ЛИНИИ БЕЛОГО ДЕЛЕНИЯ 50. Так же стрелка при поднятие рукой до отметки в 130 должна сама плавно опускаться вниз. Показатель того, что сделано все правильно и моторчик не сломан.

СТРЕЛКА ТАХОМЕТРА Прокручиваем её ПРОТИВ ЧАСОВОЙ СТРЕЛКИ до такого момента, пока стрелка в моменте покоя не будет НА 1 ШАГ НИЖЕ ЛИНИИ БЕЛОГО ДЕЛЕНИЯ 0. Стрелка тахометра не должна плавно опускаться, если прокрутить её в ручном режиме.

СТРЕЛКА СПИДОМЕТРА Прокручиваем её ПРОТИВ ЧАСОВОЙ СТРЕЛКИ до такого момента, пока стрелка в моменте покоя не будет НА 2 ШАГА НИЖЕ ЛИНИИ БЕЛОГО ДЕЛЕНИЯ 0. В этом случае мы полностью убираем ту самую погрешность приборки в 5-10 км/ч. Сравнил по своему БК и скорость один в один. Стрелка спидометра не должна плавно опускаться, если прокрутить её в ручном режиме.

СТРЕЛКА УРОВНЯ ТОПЛИВА Прокручиваем её ПРОТИВ ЧАСОВОЙ СТРЕЛКИ до такого момента, пока стрелка в моменте покоя не будет НА 1 ШАГ НИЖЕ ЛИНИИ БЕЛОГО ДЕЛЕНИЯ 0. Так же стрелка при поднятие рукой до отметки в 1 должна сама плавно опускаться вниз. Показатель того, что сделано все правильно и моторчик не сломан.

Читайте также:

Что означает размер шин 215 65 r16

Вопрос владельцам автоваза. У кого есть или был такой момент, что при включение поворотника приборка моргает в такт с поворотником. Слабо, но отчетливо заметно. Как решили данную проблему?

Как выставить стрелку температуры на приборной панели ваз 2110

Но, прежде чем решиться на какой-то апгрейд, необходимо, чтобы перед глазами была распиновка панели приборов для ваз 2110, иначе в куче проводов, датчиков и кнопок можно просто заблудиться. Причем, она пригодится независимо от того, будете вы полностью менять панель, или просто внесете какие-то дополнения на приборной панели вашего ВАЗ 2110.

Панель приборов ВАЗ 2110

Необходимые материалы

Для монтажа и демонтажа понадобятся лишь плоскогубцы с отверткой. Ну и, естественно, если вы решились на замену приборной панели – новая, или даже подержанная, главное – чтобы была в нормальном состоянии – не имела различных сколов, трещин. Можно подобрать даже с цифровым спидометром.

Знания о подключениях

На самом деле, в распиновке приборной панели ВАЗ 2110 не так трудно разобраться, но существуют свои отличия между машинами выпущенными в разные годы и на разных заводах. Есть старого образца, есть такая, на которой находится механический одометр, и нового (Евро) образца, поэтому есть различия и в распиновке приборной доски, в зависимости от типа, к какому она принадлежит.

Общая схема приборов

Если смотреть с обратной стороны панели приборов, то здесь находится в последовательности – сверху и слева направо:

Указатель уровня топлива;
Комбинация ламп освещения приборов;
Контроль правого поворота;
Контроль левого поворота;
Тахометр;
Далее находится колодка, в ней масса штекеров;
И завершает верхнюю часть приборной панели указатель температуры тосола (антифриза).

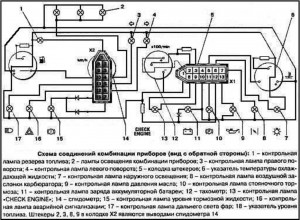

Схема подключений приборной панели ВАЗ 2110

Нижняя часть приборной доски (также слева направо и с обратной стороны приборной доски). Здесь находится следующая часть приборов:

Читайте также:

Машина оформлена на меня ездит другой штрафы приходят мне что делать

контроллер дальнего света (лампочка);
контроллер аварийной сигнализации;
лампа контроля за уровнем тормозной жидкости;
спидометр;
контроллер CHECK ENGINE;
контроль заряда аккумуляторной батареи;
контроллер стояночного тормоза;
контроллер давления масла;
контроллер воздушной заслонки в карбюраторе;
контроллер работы наружного освещения.

Колодка белого цвета

Номер разъема, цвет провода и агрегат (узел), к которому он идет, в колодке белого цвета расположены так:

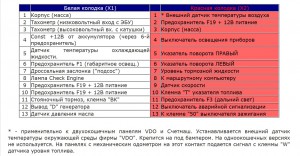

Белая колодка (Х1) и Красная колодка (Х2) панели приборов ВАЗ 2110

Колодка красного цвета

Число – это разъем по счету, дальше следует цвет провода и указание прибора, к которому он идет в красной колодке ВАЗ 2110:

Нюансы работы

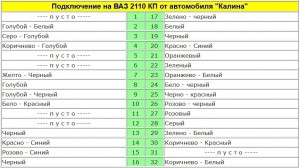

Подключение проводов к панели VDO на ВАЗ 2110
