Правильная регулировка фар автомобиля — важный аспект безопасности на дороге, который водители часто недооценивают. Неправильно настроенные фары могут ослеплять встречных водителей и ухудшать видимость в темноте. В этой статье мы рассмотрим последовательность регулировки фар своими руками, что поможет улучшить качество освещения и повысить безопасность всех участников дорожного движения.
Что нужно для выполнения работ
Регулировка фар на современных автомобилях осуществляется без необходимости разбирать оптику. Для этого используются пластиковые головки регулировочных винтов, которые находятся на задней стороне фары. Эти винты позволяют изменять положение фары в вертикальной плоскости и поворачивать световой поток по горизонтали, перемещая его от края к центру и обратно. Для выполнения этой процедуры вам понадобится крестовая отвертка различной длины или шестигранный ключ.
Производители автомобилей обычно указывают параметры загрузки, при которых следует проводить регулировку фар. Если такая информация отсутствует в руководстве по эксплуатации, рекомендуется выполнять настройку при полностью заправленном и снаряженном автомобиле. Важно также проверить давление в шинах и равномерную нагрузку на переднюю и заднюю оси.
Кроме того, автомобиль не должен иметь заметных повреждений подвески, которые могут повлиять на его клиренс. Также необходимо убедиться в исправности ламп, установленных в фарах, так как неисправные лампы могут затруднить корректировку направления светового потока. Процесс настройки зависит от типа ламп: они могут быть раздельными для ближнего и дальнего света или комбинированными с двумя нитями накала. В случае раздельных ламп регулировка выполняется отдельно для каждой из них, а при наличии комбинированных ламп настройка производится только для ближнего света.
В большинстве автомобилей направление светового потока регулируется с помощью двух винтов. Несмотря на кажущуюся простоту этой процедуры, на практике она может оказаться сложной, особенно для старых моделей с круглыми фарами. Это связано с коррозией и деформацией мест крепления фар. Со временем винты могут прикипеть и заржаветь, что затрудняет их откручивание. Владельцам автомобилей «Жигули» моделей 2101, 011, 06 и «Нивы» рекомендуется периодически смазывать винты антикоррозийными средствами.
Автовладельцам с блок-фарами проще, так как винты находятся сзади и менее подвержены коррозии, однако их также следует время от времени проверять, чтобы избежать заедания. Чаще всего ржавчина начинает образовываться на нижней части рефлектора фары из-за конденсата, который скапливается там при перепадах температуры. Чтобы влага могла испаряться, не следует герметизировать специальные вентиляционные отверстия в фаре.
К регулировке направления светового потока фар нужно подходить с особой внимательностью, так как неправильная установка может привести к тому, что фары будут светить слишком близко к автомобилю или, наоборот, слишком далеко, ослепляя встречных водителей. Это негативно сказывается на безопасности движения в темное время суток.
Регулировка фар на автомобиле — важная процедура, которая влияет на безопасность вождения и комфорт. Эксперты рекомендуют начинать с проверки уровня освещения. Для этого необходимо установить автомобиль на ровной поверхности, а затем измерить высоту светового пучка на стене или специальном экране. Оптимально, если световой поток будет направлен немного ниже уровня горизонта, чтобы не ослеплять встречные автомобили.
Следующий шаг — использование регулировочных винтов, которые обычно расположены на задней стороне фары. Важно следить за тем, чтобы обе фары были отрегулированы одинаково, что обеспечит равномерное освещение дороги. Специалисты также подчеркивают, что перед регулировкой стоит проверить состояние ламп и чистоту стекол фар, так как загрязнения могут существенно снизить эффективность освещения. Регулярная проверка и корректировка фар помогут избежать неприятных ситуаций на дороге и обеспечат безопасность как водителю, так и другим участникам движения.
Как выполняется корректировка фар — план проведения работ
Алгоритм регулировки света любой марки автомобиля примерно одинаков. Чтобы правильно провести регулировку фар своими руками нужно подобрать площадку с ровным покрытием около забора, стены здания или гаража так, чтобы на них можно было бы нарисовать мелом тарировочные метки и линии. Подготовленная автомашина устанавливается на площадке носом перпендикулярно к стене на дистанции 5 метров до неё.

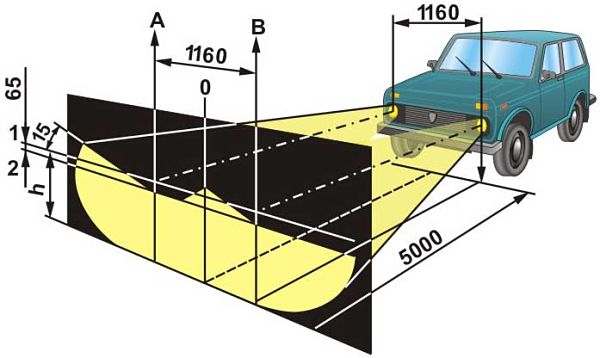

Далее на стене производится разметка тарировочного экрана. Для этого:
Читайте также:
- центральная продольная ось автомашины доводится по земле до стены и продолжается перпендикулярно вверх по стене в виде центральной нулевой линии «0»;
- измеряется база между центрами фар на автомашине, которая переносится на стену, как расстояние между двумя вертикальными линиями (слева – «Л», справа – «П»), расположенными симметрично и параллельно нулевой линии;
- измеряются высоты расположения центров обеих фар от земли, и они переносятся на стену в виде горизонтальной линии «Н». Если значения высот обеих фар отличаются, то линия на стене получится наклонной, чего быть не должно. Для устранения разницы нужно выровнять давление шин и качнуть несколько раз машину, чтобы привести рессоры и амортизаторы в нормальное положение.
Если автомобиль имеет электрический или гидравлический привод корректировки фар, то ручку его регулировки следует выставить в нулевое положение, так как в другом положении корректор автоматически вернёт прежнюю настройку фар.
Каждую фару нужно регулировать отдельно, отключив питающий провод одной из них, во время настройки другой, или закрыв её непроницаемым материалом. Включив фару в режиме ближнего света, нужно проверить совпадение светового пятна на стене с нанесённой разметкой. В идеале должно быть совпадение верхней границы светового пятна с линией горизонта «Н» и точек перехода границы светового пятна из горизонтальной линии в наклонную с вертикалями «Л» и «П».
Если есть отклонения границ пятна от линий разметки, то нужно произвести корректировку фар, подкручивая головки регулировочных винтов. Один из винтов, находящийся снизу или сверху фары, изменяет её наклон по вертикали, те есть устанавливает верхнюю границу светового пучка на тарировочную линию «Н». Второй винт, расположенный сбоку с наружной стороны фары, изменяет направление пучка света по горизонтали, то есть перемещает точку преломления пятна до совпадения с вертикальными линиями «Л» и «П».
Настройка противотуманных фар производится аналогично, только регулируется пятно только по вертикали, то есть по высоте. При этом верхняя граница светового пятна на стене от противотуманной фары должна быть ниже на 20 см от горизонтальной линии «Н», размеченной для ближнего света. На этом процесс самостоятельной настройки фар можно считать завершённым. Правильность её выполнения будет заметна уже во время первой же ночной поездки.
| Этап регулировки | Описание действия | Необходимые инструменты |
|---|---|---|
| Подготовка автомобиля | Установите автомобиль на ровную горизонтальную поверхность. Убедитесь, что давление в шинах соответствует норме, а в багажнике нет лишнего груза. Заполните бак топливом хотя бы наполовину. | Манометр для шин, рулетка |
| Подготовка стенда | Разместите автомобиль на расстоянии 5-7 метров от ровной вертикальной стены или специального регулировочного стенда. | Рулетка |
| Разметка стены | Отметьте на стене центральную линию автомобиля, а также линии, соответствующие центрам фар. Отметьте линию, проходящую на 5-7 см ниже центров фар (для ближнего света) или на уровне центров фар (для дальнего света). | Рулетка, маркер или мел |
| Включение фар | Включите ближний свет фар. Убедитесь, что корректор фар установлен в положение “0” (если он есть). | – |
| Регулировка по горизонтали | С помощью регулировочных винтов на фаре (обычно их два: один для горизонтальной, другой для вертикальной регулировки) направьте световое пятно так, чтобы его центральная часть совпадала с вертикальной линией, соответствующей центру фары. | Отвертка (крестовая или плоская, в зависимости от типа винтов) или ключ |
| Регулировка по вертикали | Отрегулируйте световое пятно так, чтобы верхняя граница светового пучка (для ближнего света) или центр светового пятна (для дальнего света) совпадал с заранее отмеченной горизонтальной линией. | Отвертка или ключ |
| Проверка и корректировка | Повторите регулировку для второй фары. После регулировки обеих фар, отойдите от автомобиля и оцените равномерность и симметричность светового пучка. При необходимости внесите корректировки. | – |
| Проверка дальнего света | Переключитесь на дальний свет. Центр светового пятна должен быть на уровне центров фар. | – |
| Финальная проверка | Проверьте работу фар в различных условиях (например, на дороге в темное время суток), чтобы убедиться в правильности регулировки. | – |
Интересные факты
Вот несколько интересных фактов о регулировке фар на автомобиле:
-
Правильная высота света: Регулировка фар не только улучшает видимость водителя, но и предотвращает ослепление встречных автомобилей. Правильная настройка позволяет световому потоку освещать дорогу на расстоянии 30-50 метров вперед, что является оптимальным для безопасного вождения.
-
Система автоматической регулировки: Современные автомобили часто оснащены системами автоматической регулировки фар, которые учитывают нагрузку на автомобиль и угол наклона кузова. Это позволяет поддерживать оптимальный уровень освещения независимо от количества пассажиров или груза в багажнике.
-
Тест на стене: Один из простых способов проверить правильность регулировки фар — это провести тест на стене. Для этого нужно припарковать автомобиль на ровной поверхности на расстоянии 7-10 метров от стены, включить фары и убедиться, что световой пучок находится на уровне 10-15 см ниже центра фар и не выходит за пределы автомобиля.
Проверка уровня освещения после регулировки
После завершения регулировки фар крайне важно провести проверку уровня освещения, чтобы убедиться, что фары правильно настроены и обеспечивают оптимальную видимость на дороге. Неправильно отрегулированные фары могут не только ухудшить видимость водителя, но и ослепить встречные автомобили, что создает опасность на дороге.
Для проверки уровня освещения выполните следующие шаги:
- Подготовка автомобиля: Убедитесь, что автомобиль стоит на ровной поверхности. Проверьте давление в шинах и убедитесь, что в автомобиле нет лишнего груза, который может повлиять на угол наклона кузова.
- Выбор места для проверки: Найдите место с темным фоном, например, пустую парковку или участок дороги, где нет уличного освещения. Это позволит лучше увидеть световой поток от фар.
- Включение фар: Включите ближний свет фар и убедитесь, что обе фары работают. Обратите внимание на их яркость и равномерность освещения.
- Оценка светового потока: Посмотрите на стену или поверхность, расположенную на расстоянии 5-10 метров от автомобиля. Световой поток от фар должен быть направлен вниз и немного вбок, чтобы не ослеплять встречные автомобили. Если вы видите, что световой поток слишком высок или слишком низок, это может указывать на необходимость дополнительной регулировки.
- Проверка границы света: На стене должна быть четкая граница между освещенной и неосвещенной зоной. Если граница размыта или световой поток неравномерный, это также сигнализирует о необходимости корректировки.
- Тестирование на дороге: После проверки на стене рекомендуется провести тест-драйв в темное время суток. Обратите внимание на то, как фары освещают дорогу, и не ослепляют ли они встречные автомобили. Если вы заметили, что фары не обеспечивают достаточную видимость или создают дискомфорт для других водителей, возможно, потребуется повторная регулировка.
Важно помнить, что правильная регулировка фар не только улучшает видимость, но и повышает безопасность на дороге. Регулярно проверяйте состояние фар и их настройку, особенно после замены ламп или при изменении нагрузки в автомобиле.
-
Читайте также:
Вопрос-ответ
Как понять, что фары автомобиля требуют регулировки?
Сигналом к регулировке фар может служить неравномерное освещение дороги, когда одна фара светит значительно ярче или ниже другой. Также стоит обратить внимание на то, если фары слепят встречные автомобили, что может указывать на их неправильное направление.
Какие инструменты понадобятся для регулировки фар?
Для регулировки фар вам понадобятся: рулетка или линейка, уровень, крестовая отвертка и, возможно, ключи для крепления фар. Также может быть полезен помощник, который поможет проверить правильность настройки во время процесса.
Можно ли самостоятельно отрегулировать фары, или лучше обратиться к специалистам?
Регулировку фар можно выполнить самостоятельно, если у вас есть необходимые инструменты и немного опыта. Однако, если вы не уверены в своих силах или не хотите рисковать безопасностью на дороге, лучше обратиться к специалистам в автосервис.
Советы
СОВЕТ №1
Перед началом регулировки фар убедитесь, что автомобиль стоит на ровной поверхности и имеет правильное давление в шинах. Это обеспечит точность настройки и предотвратит искажения в направлении света.
СОВЕТ №2
Используйте стену или специальный экран для проверки положения света фар. Убедитесь, что вы отметили центр автомобиля и высоту фар, чтобы правильно установить угол наклона и направление света.
СОВЕТ №3
Регулировка фар должна проводиться в темное время суток или в условиях низкой освещенности, чтобы лучше видеть, как свет распределяется на стене. Это поможет вам более точно настроить фары.
СОВЕТ №4
После завершения регулировки обязательно протестируйте фары на дороге. Убедитесь, что они не ослепляют встречные автомобили и обеспечивают хорошую видимость в темное время суток.
