Подвеска МакФерсон — одна из самых распространенных конструкций в автомобилях благодаря простоте и эффективности. В статье рассмотрим устройство и принцип работы стоек МакФерсон, а также их роль в подвеске. Понимание этих аспектов поможет автолюбителям ориентироваться в технических характеристиках автомобилей и оценить преимущества и недостатки данной системы, что полезно при выборе или обслуживании автомобиля.
Составные элементы подвески
Подвеска типа МакФерсон, как и другие её разновидности, состоит из трех ключевых элементов:
- упругого;
- демпфирующего;
- направляющего.
Уникальность стоек МакФерсон заключается в их конструкции и расположении этих компонентов.
В качестве упругих элементов в данной подвеске применяются винтовые пружины, которые поглощают колебания, возникающие от колеса. Демпфирующие функции выполняют масляные и газомасляные амортизаторы, которые отвечают за гашение колебаний пружины. Направляющие элементы представлены поперечными рычагами, которые фиксируют амортизационную стойку к кузову автомобиля в нижней части.
Подвеска МакФерсон является одной из самых распространенных конструкций в современных автомобилях, и эксперты отмечают ее простоту и эффективность. Основной элемент этой системы — стойка, которая сочетает в себе амортизатор и пружину. Это позволяет значительно сократить количество деталей, что упрощает процесс сборки и обслуживания.
Специалисты подчеркивают, что такая конструкция обеспечивает хорошую управляемость и стабильность на дороге. Благодаря вертикальному расположению стойки, подвеска МакФерсон эффективно справляется с вертикальными нагрузками, что улучшает комфорт при движении. Однако, как отмечают эксперты, у этой системы есть и недостатки, такие как ограниченные возможности настройки и чувствительность к боковым нагрузкам. Тем не менее, благодаря своей надежности и доступности, подвеска МакФерсон продолжает оставаться популярной среди автопроизводителей.

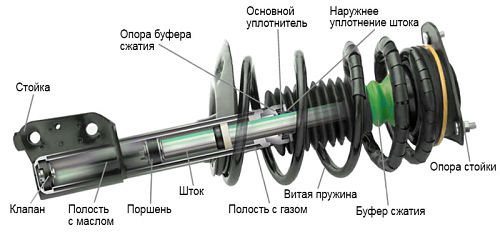

Конструкция амортизационной стойки МакФерсон
Упругий и демпфирующий элементы подвески собраны в единую конструкцию – стойку. Амортизационная стойка состоит из:
- корпуса (с нижней чашкой пружины);
- амортизатора;
- пружины;
- верхней опоры.
Корпус используется для размещения в нем амортизатора. Демпфер помещается внутрь корпуса, на который накручивается гайка, удерживающая амортизатор. Корпус также используется для соединения стойки со ступицей колеса и для закрепления наконечника рулевой тяги.
Сверху на корпус с зафиксированным в нем амортизатором надета пружина. Причем она получается зажатой между двумя чашками – корпуса и верхней опоры. В сжатом состоянии ее удерживает шток амортизатора, проходящий через опору и зафиксированный гайкой.
Верхняя опора выступает в качестве элемента для соединения подвески с кузовом. Она фиксируется в специальных углублениях в колесных арках. Это позволило отказаться от использования верхнего рычага в подвеске. При этом сама стойка выступает в роли поворотного кулака, обеспечивающего поворот колеса. Для снижения трения в верхней опоре установлен подшипник, который позволяет стойке легко вращаться вокруг своей оси.

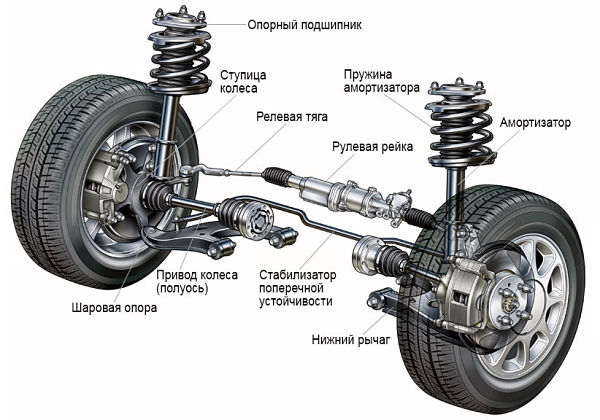

В нижней части амортизационная стойка крепится к кузову рычагами. На авто используются подвески МакФерсон с одним обычным рычагом (в виде штока с проушиной для сайлентблока с одной стороны и отверстиями для крепления шаровой опоры – с другой), А-образным, Г-образным или двумя рычагами, расположенными под углом друг к другу.
С кронштейном кузова нижний рычаг соединяется посредством сайлентблоков – резинотехнических элементов, обеспечивающих упругое соединение.
Читайте также:
Со ступицей колеса нижний рычаг соединен шаровой опорой, обеспечивающей возможность стойке вращаться вокруг оси.
Подвеска МакФерсона подразумевает использование стабилизатора поперечной устойчивости. Причем это единственный элемент, соединяющий подвески колес одной оси. Этот стабилизатор имеет П-образную форму и в центральной части крепится к кузову (подрамнику). Своими концами стабилизатор соединен с элементами подвески. Причем на одних моделях он соединяется напрямую, в других же используется дополнительная стойка стабилизатора.
| Компонент подвески МакФерсон | Функция | Особенности |
|---|---|---|
| Амортизаторная стойка | Объединяет амортизатор и пружину в единый узел, гасит колебания кузова. | Является несущим элементом, воспринимает вертикальные и боковые нагрузки. |
| Поперечный рычаг | Соединяет ступицу колеса с подрамником или кузовом, ограничивает перемещение колеса в поперечном направлении. | Обычно один, треугольной или L-образной формы, крепится к подрамнику через сайлентблоки. |
| Шаровая опора | Обеспечивает подвижное соединение рычага со ступицей, позволяя колесу поворачиваться и перемещаться в вертикальной плоскости. | Важный элемент, подверженный износу, требует периодической проверки. |
| Стабилизатор поперечной устойчивости | Уменьшает крен кузова в поворотах, соединяя левую и правую стороны подвески. | Может быть прикреплен к амортизаторной стойке или рычагу через стойки стабилизатора. |
| Верхняя опора стойки | Крепит верхнюю часть амортизаторной стойки к кузову, содержит подшипник для поворота стойки. | Обеспечивает плавное вращение стойки при повороте руля, гасит вибрации. |
| Поворотный кулак (ступица) | Элемент, к которому крепятся колесо, тормозной механизм и шаровая опора. | Обеспечивает поворот колеса, является частью рулевого управления. |
Интересные факты
Вот несколько интересных фактов о подвеске МакФерсон:
-
Простота конструкции: Подвеска МакФерсон была разработана в 1947 году и отличается своей простой и легкой конструкцией. Она состоит из стойки амортизатора и нижнего рычага, что позволяет значительно упростить процесс производства и установки. Это делает её популярной для массового производства автомобилей.
-
Экономия пространства: Благодаря своей компоновке, подвеска МакФерсон занимает меньше места по сравнению с другими типами подвесок, такими как двойные поперечные рычаги. Это позволяет производителям автомобилей оптимизировать пространство в передней части кузова, что может быть использовано для увеличения объема багажника или улучшения аэродинамики.
-
Характеристики управляемости: Подвеска МакФерсон обеспечивает хорошую управляемость и стабильность на дороге. Она позволяет автомобилю сохранять контакт с дорогой даже на неровных участках, что улучшает комфорт и безопасность при вождении. Однако, в зависимости от настройки, она может иметь свои недостатки, такие как меньшая устойчивость при высоких скоростях по сравнению с более сложными системами подвески.
Принцип работы подвески McPherson
В целом, простота конструкции и небольшое количество компонентов сделали этот тип независимой подвески весьма популярным среди автомобилистов.
Амортизационная стойка функционирует следующим образом: когда колесо сталкивается с неровностью, оно под воздействием сил начинает подниматься. В этот момент ступица передает усилие на корпус стойки, который, в свою очередь, воздействует на пружину. Так как упругий элемент в верхней части через опору упирается в кузов, воздействие, полученное колесом от дороги, приводит к сжатию пружины. При этом шток с поршнем в амортизаторе опускается вниз.
После преодоления препятствия сжатая пружина возвращается в исходное состояние и прижимает колесо к поверхности дороги. Амортизатор, в свою очередь, предотвращает дальнейшие колебания пружины (сжатие и разжатие).
Нижний рычаг, благодаря подвижному соединению со ступицей и кронштейном кузова (с использованием сайлентблоков и шаровых опор), позволяет ступице двигаться исключительно в вертикальной плоскости, исключая продольные и поперечные смещения.
Если данный тип подвески применяется на задней оси, некоторые автопроизводители дополнительно устанавливают продольные рычаги для предотвращения продольного смещения колеса.
-
Читайте также:
Подшипник верхней опоры и шаровая опора обеспечивают возможность вращения амортизационной стойки вместе со ступицей вокруг своей оси, что позволяет колесу поворачиваться. Это вращение осуществляется за счет передачи усилия от рулевого механизма через тяги с наконечниками, соединенными с корпусом стойки.
Видео: ПОДВЕСКА BMW НАГЛЯДНО НА СТЕНДЕ
Стабилизатор, используемый в конструкции подвески, предотвращает поперечные раскачивания кузова при движении по неровностям.
Ещё кое-что полезное для Вас:
- Устройство и предназначение ходовой части автомобиля
- Какие лучше выбрать амортизаторы для своей машины?
- Стабилизаторы поперечной устойчивости – зачем они нужны?
Достоинства и недостатки
К положительным аспектам подвески МакФерсон можно отнести:
- Простота конструкции, что приводит к снижению затрат на производство (поэтому она популярна среди автопроизводителей);
- Возможность установки на обеих осях автомобиля;
- Компактные размеры;
- Значительные конструктивные ходы, позволяющие преодолевать серьезные неровности без «пробоя» подвески;
- Долговечность рычагов, которые не нагружены и лишь фиксируют колесо от смещения;
- Легкость диагностики признаков износа компонентов.
Однако у этого типа подвески есть и недостатки. Главным из них являются менее эффективные кинематические характеристики по сравнению с рычажной подвеской. Из-за фиксированной верхней точки крепления стойки, при прохождении неровностей большой ход подвески приводит к изменению углов положения колеса (развала и схождения), что негативно влияет на управляемость и сцепление с дорогой.
Кроме того, к недостаткам можно отнести:
- Быстрый износ амортизатора, так как основная нагрузка ложится на амортизационную стойку;
- Сложность обслуживания (для замены демпфирующего элемента требуется полная разборка стойки);
- Увеличенные нагрузки на кузов в области крепления верхней опоры;
- Повышенный уровень шума во время работы.
Еще одним минусом этой подвески является трудность модернизации. Например, пневматические и пневмогидравлические амортизаторы с электронным управлением, которые могут изменять свои рабочие параметры, не применяются в конструкции МакФерсон.
Эти недостатки ограничивают сферу применения данной подвески – она устанавливается только на легковые автомобили, и не на все из них. Модели премиум-класса, как правило, оснащаются рычажной подвеской.
-
Читайте также:
Кроме того, подвеска МакФерсон не используется на внедорожниках, спортивных автомобилях, моделях с рамной конструкцией и грузовиках, включая малотоннажные.
Видео: Подвеска Макферсон
Применение подвески МакФерсон в современных автомобилях
Подвеска МакФерсон является одной из самых распространенных конструкций, используемых в современных автомобилях. Она была разработана в 1940-х годах и с тех пор зарекомендовала себя как надежное и эффективное решение для обеспечения комфорта и управляемости транспортных средств. Основное преимущество этой системы заключается в ее простоте и компактности, что позволяет экономить пространство под капотом и снижать вес автомобиля.
В современных автомобилях подвеска МакФерсон применяется как на передней, так и на задней оси, хотя чаще всего ее можно встретить именно на передней. Эта конструкция состоит из нескольких ключевых элементов: стойки, пружины, амортизатора и поперечной рулевой тяги. Стойка МакФерсон объединяет в себе функции амортизатора и пружины, что упрощает конструкцию и снижает количество деталей, необходимых для сборки.
Одним из основных факторов, способствующих популярности подвески МакФерсон, является ее способность обеспечивать хорошую управляемость автомобиля. Благодаря тому, что стойка крепится к кузову и колесной оси, она позволяет эффективно передавать нагрузки и минимизировать крены кузова при поворотах. Это особенно важно для легковых автомобилей, где комфорт и безопасность являются приоритетами.
Кроме того, подвеска МакФерсон обеспечивает хорошую амортизацию, что позволяет сглаживать неровности дороги и повышает общий комфорт при движении. Современные автомобили часто оснащаются дополнительными системами, такими как электронные амортизаторы, которые могут адаптироваться к условиям дороги и стилю вождения, что еще больше улучшает характеристики подвески.
Еще одним важным аспектом является экономия пространства. Компактная конструкция подвески МакФерсон позволяет производителям автомобилей оптимизировать использование пространства под капотом, что может быть критически важным для малых и средних автомобилей. Это также позволяет увеличить объем багажника и улучшить аэродинамические характеристики автомобиля.
Несмотря на свои многочисленные преимущества, подвеска МакФерсон имеет и некоторые недостатки. Например, она может быть менее эффективной на сложных и неровных дорогах по сравнению с более сложными системами, такими как многорычажные подвески. Однако для большинства легковых автомобилей, предназначенных для городских условий, подвеска МакФерсон остается оптимальным выбором.
В заключение, подвеска МакФерсон продолжает оставаться одним из самых популярных решений в автомобильной промышленности благодаря своей простоте, надежности и эффективности. Она обеспечивает хорошую управляемость и комфорт, что делает ее идеальным выбором для большинства современных легковых автомобилей.
Вопрос-ответ
Что такое подвеска МакФерсон и где она используется?
Подвеска МакФерсон — это тип независимой подвески передних колес, который широко используется в легковых автомобилях. Она состоит из стойки амортизатора, пружины и поперечной рулевой тяги, что обеспечивает хорошую управляемость и комфорт при движении. Этот тип подвески популярен благодаря своей простоте конструкции и низкой стоимости производства.
Каковы основные преимущества подвески МакФерсон?
Основные преимущества подвески МакФерсон включают компактность, что позволяет экономить пространство в моторном отсеке, а также простоту в обслуживании и ремонте. Кроме того, такая подвеска обеспечивает хорошую устойчивость автомобиля на дороге и комфорт при езде, что делает её идеальным выбором для большинства легковых автомобилей.
Какие недостатки имеет подвеска МакФерсон?
Несмотря на свои преимущества, подвеска МакФерсон имеет и некоторые недостатки. К ним относится ограниченная возможность настройки жесткости и высоты подвески, что может негативно сказаться на управляемости при высоких скоростях. Также, при сильных нагрузках, такая подвеска может быть менее устойчивой по сравнению с более сложными системами, такими как многорычажная подвеска.
Советы
СОВЕТ №1
Изучите основные компоненты подвески МакФерсон, такие как амортизаторы, пружины и стабилизаторы. Понимание их функций поможет вам лучше оценить, как они влияют на управляемость и комфорт автомобиля.
СОВЕТ №2
Обратите внимание на регулярное техническое обслуживание подвески. Проверяйте состояние амортизаторов и пружин, так как их износ может значительно повлиять на безопасность и устойчивость автомобиля на дороге.
СОВЕТ №3
При выборе автомобиля с подвеской МакФерсон учитывайте его предназначение. Эта система хорошо подходит для городских условий, но может не обеспечивать достаточную жесткость для спортивного вождения или внедорожных условий.
СОВЕТ №4
Если вы планируете модификацию подвески, проконсультируйтесь с профессионалами. Неправильные изменения могут негативно сказаться на управляемости и безопасности автомобиля.
