Стеклоподъемники боковых стекол автомобиля — важные элементы, обеспечивающие комфорт и безопасность. Однако они могут выходить из строя, что приводит к неудобствам и расходам на ремонт. В этой статье рассмотрим основные неисправности стеклоподъемников и предложим пошаговые инструкции по их ремонту. Знание этих нюансов поможет сэкономить на сервисе и повысить уверенность в решении технических проблем автомобиля.
Конструкция стеклоподъемников
Эксперты в области автомобильного ремонта утверждают, что самостоятельный ремонт стеклоподъемника вполне осуществим, если следовать определённым шагам. Во-первых, важно диагностировать проблему: часто причиной неисправности становится сгоревший предохранитель или поврежденный провод. Для начала рекомендуется проверить электрическую цепь и состояние переключателя. Если проблема заключается в механике, необходимо снять обшивку двери и осмотреть механизм. В случае заедания стеклоподъемника, специалисты советуют смазать все подвижные части. При наличии поврежденных деталей их следует заменить, что можно сделать с помощью запчастей, доступных в магазинах. Наконец, после завершения ремонта важно протестировать работу стеклоподъемника, чтобы убедиться в его исправности. Такой подход не только сэкономит деньги, но и даст возможность владельцу автомобиля лучше понять устройство своего транспортного средства.
Типы привода
Начнем с механизма привода, как уже отмечено, он бывает двух видов – механический (он же — ручной) и электрический.
- Механический представляет собой небольшой шестеренчатый редуктор. С таким типом привода обычно применяется тросовый исполнительный механизм. Поэтому такой редуктор состоит из двух шестерен, имеющих между собой зацепление. Ведущая шестерня – небольшая по размерам, и именно ее вращает водитель посредством ручки, установленной на двери. Ведомая же – значительно больше по размерам, она является барабаном для наматывания троса. За счет разных размеров этих шестеренок достигается относительная легкость открывания и закрывания стекла.
- В электрическом же приводе тоже используется редуктор, но уже типа «червяк-шестерня». На валу электродвигателя имеется червяк, который зацеплен шестерней. Сам двигатель привода – реверсивного типа, то есть при смене полярности у него изменяется сторона вращения, что и позволяет использование всего одного элемента, чтобы и опустить, и поднять стекло. Такой привод используется со всеми типами исполнительных механизмов.
| Этап ремонта | Описание действий | Необходимые инструменты |
|---|---|---|
| 1. Диагностика проблемы | Определите, что именно не работает: моторчик, тросик, направляющие, переключатель. Послушайте звуки при попытке поднять/опустить стекло. | Отвертки (крестовая, плоская), мультиметр (опционально), фонарик |
| 2. Демонтаж обшивки двери | Аккуратно снимите обшивку двери, открутив все винты и отсоединив клипсы. Будьте осторожны, чтобы не повредить пластиковые элементы. | Набор отверток, пластиковые лопатки для снятия обшивки, ключ-трещотка (для некоторых моделей) |
| 3. Доступ к стеклоподъемнику | После снятия обшивки вы получите доступ к механизму стеклоподъемника. Возможно, потребуется снять динамик или другие элементы. | Отвертки, гаечные ключи |
| 4. Определение неисправности | Моторчик: Проверьте подачу питания на моторчик мультиметром. Если питание есть, а мотор не работает, скорее всего, он неисправен. Тросик: Осмотрите тросики на предмет обрывов, перетираний или заеданий. Направляющие: Проверьте направляющие на наличие грязи, деформаций или износа. Переключатель: Попробуйте подключить моторчик напрямую к аккумулятору, чтобы исключить неисправность переключателя. |
Мультиметр, фонарик, перчатки |
| 5. Замена/Ремонт неисправной детали | Моторчик: Замените неисправный моторчик на новый. Тросик: Замените оборванный тросик или весь механизм стеклоподъемника, если тросик является его неотъемлемой частью. Направляющие: Очистите, смажьте или замените поврежденные направляющие. Переключатель: Замените неисправный переключатель. |
Новая деталь (моторчик, тросик, механизм, переключатель), смазка (силиконовая или литиевая), набор ключей и отверток |
| 6. Сборка и проверка | Установите все снятые элементы в обратном порядке. Проверьте работоспособность стеклоподъемника несколько раз, поднимая и опуская стекло. Убедитесь в отсутствии заеданий и посторонних шумов. | Отвертки, пластиковые лопатки |
Интересные факты
Вот несколько интересных фактов о ремонте стеклоподъемников, которые могут быть полезны:
-
Типы стеклоподъемников: Существует два основных типа стеклоподъемников — механические и электрические. Механические стеклоподъемники работают с помощью ручного рычага, тогда как электрические управляются с помощью кнопок. Ремонт электрических стеклоподъемников может включать диагностику электрических цепей и замену моторов, в то время как механические требуют проверки тросов и механизмов.
-
Общие проблемы: Одной из самых распространенных причин поломки стеклоподъемников является износ или обрыв тросов, а также заклинивание механизма. Часто проблемы можно решить, просто смазав движущиеся части или заменив поврежденные компоненты, что делает ремонт доступным даже для новичков.
-
Безопасность при ремонте: При ремонте стеклоподъемников важно соблюдать меры безопасности. Например, перед началом работы следует отключить аккумулятор автомобиля, чтобы избежать случайного срабатывания стеклоподъемника. Также стоит использовать защитные очки и перчатки, чтобы избежать травм при работе с острыми деталями и инструментами.
Исполнительные механизмы
Теперь давайте рассмотрим исполнительные механизмы. Оба типа приводов могут использовать тросовый механизм, однако конструктивные особенности механических и электрических систем значительно различаются.

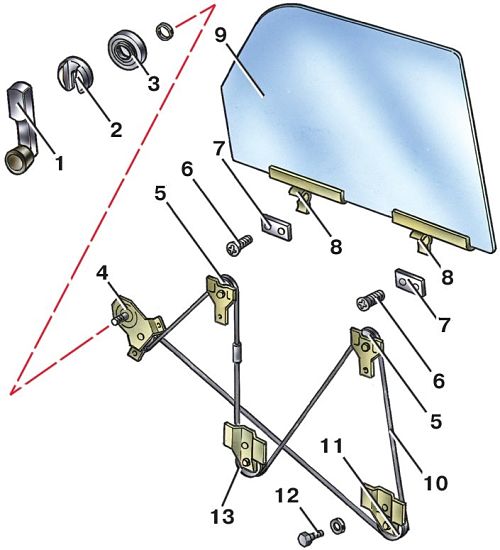

В качестве примера механического привода с тросовым исполнительным механизмом можно взять модель ВАЗ-2107. В его конструкции, помимо редуктора, присутствуют четыре ролика, между которыми проходит трос с зафиксированными на барабане концами. Один из роликов выполняет функцию натяжного элемента, обеспечивая необходимое натяжение троса на протяжении всего срока службы, так как в процессе эксплуатации он может растягиваться.
Два верхних ролика соединены с помощью натяжных пластин и кронштейнов, которые крепятся к стеклу. Таким образом, при подъеме или опускании стекла ролики движутся вместе с ним. Нижний ролик, который является неподвижным, фиксируется на двери.
Трос проложен между этими роликами особым образом и не имеет замыкания. При подъеме или опускании один конец троса разматывается с барабана редуктора, в то время как другой наматывается. Это обеспечивает движение верхних роликов и, соответственно, бокового стекла.
Что касается электрического привода, то его тросовый исполнительный механизм имеет иную конструкцию. В его состав входит направляющая с роликами на концах. Электродвигатель с редуктором немного смещен в сторону от направляющей. Приводной трос проходит между роликами направляющей и соединяется с барабаном редуктора.
На участке между роликами направляющей к тросу прикреплен ползун, который, в свою очередь, соединен со стеклом. При активации электродвигателя одна сторона троса начинает наматываться на барабан, а другая – разматываться. Это приводит к перемещению троса между роликами и, соответственно, ползуна со стеклом.
Рычажный исполнительный механизм работает по иному принципу. Он включает рычаг, на одном конце которого расположен полукруглый зубчатый сектор, соединенный с ведомой шестерней редуктора. Другой конец рычага соединен с планкой, на которую установлено стекло. Со стороны сектора рычаг прикреплен к неподвижной пластине, зафиксированной на двери.
Читайте также:
Существуют также исполнительные механизмы, в которых используются два рычага, причем второй выполняет вспомогательную функцию.
Третий тип исполнительного механизма – реечный, который имеет несколько разновидностей. Один из таких механизмов включает неподвижную направляющую с зубчатым сектором по всей длине, который зацепляется с шестерней редуктора. В этой конструкции двигатель с редуктором и стекло являются подвижными и перемещаются относительно рейки при включении.
Видео: Замена стеклоподъемника ВАЗ 2109. Сделай Сам!
Также в конструкцию электростеклоподъемников входит механизм управления, представляющий собой обычные клавиши, через которые производится запитка электродвигателей от бортовой сети авто.
https://youtube.com/watch?v=eclULmxtIPY
Основные неисправности стеклоподъемников и их ремонт
Если рассмотреть конструкцию подъема боковых стекол, то в тросовом механизме с механическим приводом имеется немного деталей, которые могут выйти из строя. Первой из таких деталей является сам трос. Со временем он может растягиваться, а также под воздействием коррозии его нити могут порваться, что приведет к заеданию, или же трос может полностью оборваться. При чрезмерных усилиях также может выйти из строя редуктор.
Тем не менее, в целом этот механизм отличается высокой надежностью, поломки происходят довольно редко, а для его обслуживания достаточно один раз в год смазать все его компоненты.
Видео: Замена электрического стеклоподъемника ВАЗ 2110, 2111, 2112 и Приора
А вот проблемы с электростеклоподъемниками возникают чаще. При этом сами исполнительные механизмы у них очень надежны и ломаются нечасто. Значительно чаще неисправности возникают из-за повреждений направляющих.
Что касается электрической части, то именно она чаще всего становиться причиной неработающих подъемников.
-
Читайте также:
Самыми распространенными проблемами являются:
- Перегорание предохранителя или главного блока управления стеклоподъемниками;
- Обрыв или повреждение проводки;
- Окисление контактов на клавишах управления;
- Неисправность электродвигателя;
Именно в такой последовательности и проверяется цепь на выявление неисправности. То есть, если вообще не работают электростеклоподъемники, то причина обычно кроется в отсутствии питания, поэтому и проблему нужно искать в предохранителе или блоке управления.
Если же не функционирует какой-то конкретный подъемник, то вначале проверяется цепь до клавиш управления, затем сами клавиши, после – проводка к двигателю и сам электромотор.
Советы по профилактике и обслуживанию стеклоподъемников
Стеклоподъемники являются важной частью системы комфорта в автомобиле, и их исправная работа обеспечивает не только удобство, но и безопасность. Чтобы избежать частых поломок и продлить срок службы стеклоподъемников, следует придерживаться нескольких простых рекомендаций по профилактике и обслуживанию.
Регулярная проверка состояния механизмов
Периодически проверяйте состояние стеклоподъемников. Обратите внимание на наличие посторонних шумов при работе, а также на плавность движения стекла. Если вы заметили заедание или скрип, это может быть признаком износа или загрязнения механизмов.
Очистка направляющих и уплотнителей
Загрязнения и мусор, попадающие в направляющие стеклоподъемников, могут привести к их заеданию. Регулярно очищайте направляющие от пыли и грязи. Для этого используйте мягкую тряпку и, при необходимости, немного воды с мылом. Уплотнители также следует очищать от грязи, чтобы избежать их повреждения и обеспечить герметичность.
Смазка механизмов
Смазка является важным этапом в обслуживании стеклоподъемников. Используйте специальные смазочные материалы, предназначенные для автомобильных механизмов. Наносите смазку на направляющие и подвижные части, чтобы уменьшить трение и износ. Не забывайте, что избыточное количество смазки может привести к накоплению пыли и грязи, поэтому соблюдайте меру.
Проверка электрических соединений
Проблемы с электрическими соединениями могут стать причиной неисправности стеклоподъемников. Регулярно проверяйте состояние проводов и разъемов. Убедитесь, что все соединения надежны и не имеют коррозии. Если вы заметили поврежденные провода, их необходимо заменить.
Использование стеклоподъемников с осторожностью
Избегайте резкого и чрезмерного нажатия на кнопку стеклоподъемника. Это может привести к перегрузке мотора и его выходу из строя. Если стекло застревает, не пытайтесь принудительно его поднять или опустить, лучше остановитесь и проверьте, в чем проблема.
-
Читайте также:
Своевременный ремонт
Если вы заметили, что стеклоподъемник работает некорректно, не откладывайте его ремонт. Чем быстрее вы устраните проблему, тем меньше вероятность серьезной поломки. Регулярное обслуживание и внимание к состоянию стеклоподъемников помогут избежать дорогостоящего ремонта в будущем.
Следуя этим простым советам, вы сможете значительно продлить срок службы стеклоподъемников и обеспечить их надежную работу. Помните, что профилактика всегда проще и дешевле, чем ремонт.
Вопрос-ответ
Какие инструменты понадобятся для ремонта стеклоподъемника?
Для ремонта стеклоподъемника вам понадобятся отвертки (плоская и крестовая), ключи, мультиметр для проверки электрических соединений, а также, возможно, плоскогубцы и смазка для механизмов. Также рекомендуется иметь под рукой запасные части, такие как мотор стеклоподъемника или провода.
Как определить, что стеклоподъемник нуждается в ремонте?
Признаки неисправности стеклоподъемника могут включать в себя: отсутствие реакции на нажатие кнопки, медленное или рывковое движение стекла, а также посторонние звуки при работе механизма. Если стекло застревает или не поднимается вовсе, это также может указывать на необходимость ремонта.
Можно ли отремонтировать стеклоподъемник без опыта?
Да, отремонтировать стеклоподъемник можно и без опыта, если вы внимательно следуете инструкциям и имеете базовые навыки работы с инструментами. Важно изучить схему устройства стеклоподъемника и следовать пошаговым руководствам. Однако, если вы не уверены в своих силах, лучше обратиться к профессионалам.
Советы
СОВЕТ №1
Перед началом ремонта обязательно отключите аккумулятор автомобиля. Это поможет избежать короткого замыкания и защитит вас от электрического удара во время работы с проводкой.
СОВЕТ №2
Тщательно изучите схему стеклоподъемника вашего автомобиля. Это поможет вам понять, как устроен механизм и какие детали могут потребовать замены или ремонта. Схему можно найти в руководстве пользователя или на специализированных форумах.
СОВЕТ №3
Используйте качественные инструменты и запчасти. Некачественные детали могут быстро выйти из строя, что потребует повторного ремонта. Лучше инвестировать в надежные компоненты, чтобы избежать дополнительных затрат в будущем.
СОВЕТ №4
После завершения ремонта обязательно протестируйте стеклоподъемник несколько раз, чтобы убедиться, что он работает корректно. Проверьте, нет ли посторонних шумов и не заедает ли механизм при движении.
