Где находится датчик тахометра на ваз 2109

Датчик тахометра ваз 2109 инжектор где находится

Показания различных параметров работы двигателя, отображенных на приборной панели ваз 21099, позволяют отслеживать его работу в различных эксплуатационных режимах.

Некорректная работа или выход из строя одного из таких указателей лишает водителя визуального контроля над ключевыми характеристиками мотора. Такая неисправность впоследствии может стать причиной серьезных поломок узлов и деталей двигателя.

Один из таких приборов – тахометр. Он служит для регистрации оборотов вращения коленчатого вала. Что же делать, если не работает тахометр ваз 21099?

Причины сбоя в работе тахометра ваз 21099

Перед тем как приступать к устранению представленной неисправности, важно выявить её причину. Сбои в работе тахометра могут проявляться в скачкообразных перепадах оборотов двигателя или отсутствии показаний, вне зависимости от воздействия на педаль газа при разгоне или при трогании с места. Среди наиболее распространенных причин выделяют:

повреждение проводки и слабый контакт в местах соединения подводных клемм;
выход из строя датчика скорости вращения коленчатого вала;
механические повреждения стрелки указателя оборотов;
переход на другой тип зажигания;
высоковольтные провода не соответствуют условиям корректной работы тахометра;
обрыв или отсутствие контактов предохранителя.

Нарушения в работе указателя оборотов могут быть вызваны плохим контактом токопроводящих соединений. Поэтому, первоначально следует провести визуальный осмотр всей электроцепи тахометра на предмет выявления некачественного контакта.

Практика показывает, что зачастую сбои в работе тахометра возникают по вине датчика оборотов коленчатого вала. Он играет ключевую роль в работе этого прибора, посылая ему импульсный сигнал определенной частоты. Нарушения в работе этого датчика приводят к искажениям в показаниях тахометра.

Нередко случается и так, что причина отказа тахометра кроется в механических повреждениях самого прибора. Например, вследствие заводского дефекта или стороннего механического воздействия, стрелка указателя может попросту подклинивать или задевать за корпус.

Ещё одна причина – переход на другой вид зажигания. В силу тех или иных обстоятельств, автовладельцы не придают значения тому, что в данном случае кардинально нарушается функционирование тахометра. В зависимости от типа устройства, способ его подключения будет отличаться.

При замене высоковольтных проводов, необходимо учитывать значение сопротивления токопроводящей части. Даже его незначительные отклонения не самым лучшим образом скажутся на работе тахометра. Погрешность его показаний в данном случае заметно возрастет.

Чтобы исключить ещё одну причину, следует заглянуть в щиток предохранителей. Есть вероятность того, что соответствующий предохранитель попросту перегорел или же недостаточно закреплен.

Читайте также:

Как разобрать помпу ваз 2107

Диагностика неисправностей тахометра

Диагностические меры по выявлению причин сбоев в работе тахометра в большей степени ориентированы на электрическое оборудование автомобиля. При этом необходимо учитывать ряд специфических особенностей, обусловленных различными конструктивными характеристиками двигателя.

Карбюраторный двигатель

В том случае, если не работает тахометр ваз 21099 с карбюраторным типом двигателя необходимо предпринять следующие диагностические действия:

проверить сопротивление высоковольтных проводов;
проверить проводку на наличие обрыва/неплотного соединения;
убедиться в наличии требуемого напряжения бортовой сети;
убедиться в исправности конденсатора прерывателя-распределителя.

При замене штатных бронепроводов на силиконовые аналоги могут наблюдаться перебои в работе указателя оборотов. Стрелка тахометра на ваз 21099 с карбюраторным типом двигателя в данном случае будет прыгать. Для того чтобы исключить эту версию из перечня возможных причин достаточно произвести замену проводов на ранее используемые. На данном этапе следует проверить цепь к выводу катушки зажигания и коммутатору. При возможности, можно прозвонить каждый провод на обрыв, при помощи мультиметра в режиме омметра. Важно помнить, что прежде чем приступать к вышеобозначенным действиям, машину нужно обесточить.

Источник проблемы отказа работы тахометра может иметь прямое отношение к напряжению бортовой сети автомобиля. Если напряжение не имеет стабильного значения, будут прослеживаться характерные скачки стрелки тахометра.

Такое явление может быть вызвано рядом причин. В первую очередь нужно удостовериться в том, что ремень привода генератора не провисает и не проскальзывает. Если с ремнём всё в порядке, следует присмотреться к самому генератору. Диагностику, в данном случае, стоит начать с реле-регулятора.

Для выявления нарушений его работы, нужно проверить состояние контактных колец. Если на лицо повышенный износ, вызванный подгаром контактной части, поверхность следует зачистить наждачной бумагой. Если после этой процедуры, тахометр продолжает биться в конвульсиях, стоит проверить работоспособность самого реле. Для этого нужно воспользоваться тем же тестером в режиме вольтметра. При заведенном двигателе на холостом ходу, напряжение на выводах АКБ должно составлять 13,5 –14 В. По мере увеличения оборотов, вплоть до их среднего значения, мультиметр должен регистрировать не менее 14,2 –14,5. В противном случае, стоит вопрос о замере реле-регулятора.

При контактной схеме зажигания, нередко возникают проблемы с работой конденсатора, установленного на корпусе трамблера. Он способствует увеличению напряжения во вторичной цепи катушки зажигания. В том случае, если наблюдаются сбои в его работе, стрелка тахометра будет непрерывно дергаться.

Чтобы в его неисправности не возникало сомнений, достаточно в разрыв цепи между выводом вторичной обмотки КЗ и подводным концом конденсатора подключить лампу на 12 В. Лампа горит – конденсатор пробит. Лампа не светит – конденсатор в порядке. Стоит сказать, что при пробитом конденсаторе, двигатель попросту не заведется по причине недостаточного напряжения, необходимого для воспламенения горючей смеси. Так что представленная причина может быть вызвана лишь кратковременными сбоями в его работе. Тем не менее если они дают о себе знать, его нужно заменить.

Инжекторный двигатель

В случае если не работает тахометр ваз 21099 с инжекторным двигателем нужно, прежде всего, обратить внимание на состояние датчика оборотов коленчатого вала. Среди сопутствующих факторов неисправности ДПКВ выделяют:

Читайте также:

Бесперебойник для компьютера сколько держит по времени

перебои в работе двигателя на холостом ходу;
остановка двигателя при движении;
проявление признаков детонации под нагрузкой.

Диагностика датчика производится после его демонтажа. На этом этапе важно запомнить его фиксированное положение. После визуального осмотра, его нужно очистить от частиц грязи при помощи ветоши, смоченной в бензине. После этого, при помощи омметра производится замер сопротивления, вмонтированной в датчик катушки. Рабочее его значение составляет 560 – 750 Ом. Отклонение от заданного параметра говорит о его неисправности.

Способы диагностики, связанные с выявлением нарушений целостности проводки и сбоев в работе генератора применимы как для инжекторной, так и для карбюраторной версии ваз 21099.

Неисправности в инжекторных двигателях целесообразно отслеживать, руководствуясь кодами ошибок на панели приборов. Такие диагностические указатели помогут обнаружить нарушения в работе конкретного узла, влияющего на показания тахометра.

Устранение неисправностей тахометра

Для того чтобы восстановить работоспособность тахометра ваз 21099 в каждом конкретном случае, вовсе не обязательно обращаться к помощи профессиональных автомехаников. Всё, что от Вас потребуется на данном этапе: минимум инструмента и воля к победе.

Итак, стрелка тахометра ваз 21099 дергается. Диагностика показала – неисправен блок реле регулятора. Его замена производится следующим образом:

отключается масса автомобиля;
разъединяется колодка проводов в задней крышке генератора;
снимается защитный колпачок вместе с питающим выводом;
откручивает реле регулятор.

Последовательность монтажа исправного регулятора напряжения производится в обратном порядке.

Как устранить неполадки указателя оборотов, вызванные заменой высоковольтных проводов? Для этого необходимо несколько дополнить схему подключения тахометра. А именно, на плату комбинации приборов нужно подсоединить конденсатор емкостью не более 900 пФ. Он поможет уменьшить номинальное сопротивление внешнего резистора, и существенно улучшит работу тахометра.

Стоит отметить, что такой способ применим, только когда не работает тахометр у инжекторной модели ваз 21099, но никак не у карбюраторной модификации, отличительным признаком которой является высокая приборная панель.

Если же в силу каких-либо обстоятельств тахометр нуждается в замене, при его демонтаже необходимо придерживаться следующей последовательности действий:

Читайте также:

Машина оформлена на меня ездит другой штрафы приходят мне что делать

обесточить двигатель;
снять левый сегмент торпеды;
демонтировать защитное стекло, равномерно отжимая его от поверхности щитка;
снять декоративную планку;
открутить провода от клемм прибора;
отвернуть винты крепления тахометра.

Во время демонтажа тахометра, не следует забывать об осторожности. В данном случае важно не нарушить целостность остальных измерительных приборов: спидометра, указателей топлива и температуры.

Роль тахометра в управлении автомобилем

Тахометр ВАЗ 2109 — это прибор, отображающий скорость вращения коленчатого вала двигателя в тысячах оборотов в минуту. Современные автомобили, в том числе производства АвтоВАЗа, в обязательном порядке оснащаются тахометром. Это резонно, так как прибор предоставляет водителю информацию, важную для адекватного управления машиной.

Прежде всего, обороты двигателя надо учитывать при выборе передачи. ВАЗ 2109 оснащается механической КПП, и выбор конкретной передачи, соответствующей условиям движения, находится в зоне ответственности водителя. Устройство двигателя таково, что он работает в наиболее экономичном режиме при оборотах в диапазоне 2 — 2,5 тыс. об./мин. Именно такие показания тахометра и должен обеспечить водитель при равномерном движении по горизонтальному участку дороги с твёрдым покрытием. Выбор режима работы двигателя в зависимости от условий езды определяется квалификацией водителя, но тахометр на ВАЗ 2109 помогают сделать правильный выбор. Кроме того, на основании показаний этого прибора проводится регулировка мотора, подбираются обороты холостого хода, обеспечивающие устойчивость и экономичность работы ДВС.

Если в авто низкая панель и на ней нет тахометра, вы можете его установить. На рынке доступны разные, в том числе бюджетные модели. Можно выбрать вариант тахометра на ВАЗ 2109 с жидкокристаллическим числовым индикатором. Он удобно встанет на торпеде рядом с замком зажигания.

Подключение тахометра ВАЗ 2109 легко выполнить своими руками — это всего три провода, включая массу. Схема подключения тахометра входит в установочный комплект.

Неисправности карбюраторной версии

В качестве источника информации о скорости вращения коленчатого вала в ВАЗ 2109 карбюратор используется катушка зажигания. Она предназначена для генерации искры, которая воспламеняет топливо-воздушную смесь в камерах сгорания. По сути, это импульсный мини-трансформатор, преобразующий 12 В в 30 КВ. В четырёхцилиндровом двигателе искра генерируется дважды за один оборот коленвала. С учётом этого обстоятельства тахометр определяет количество его оборотов в минуту и пропорционально отклоняет стрелку.

Проведите ревизию высоковольтных проводов, трамблёра и коммутатора. Весьма вероятная причина скачков стрелки — неисправность коммутатора. В ВАЗ 2109 этот прибор не подлежит ремонту и может быть только заменен. Опытные автомобилисты возят эту недорогую и простую в установке запасную часть с собой.

Подключите запасной коммутатор, не устанавливая его, и если стрелка перестала дергаться, замените коммутатор. Если всё это не помогло и по-прежнему не работает тахометр, рассмотрите вопрос о замене прибора.

Неисправности инжекторной версии

Если у вас инжекторный ВАЗ 2109, сигнал на тахометр поступает от датчика положения коленчатого вала (ДПКВ) через электронный блок управления (ЭБУ) двигателем. Индуктивный ДПКВ расположен на расстоянии 0,8 −1,2 миллиметра от зубчатого венца шкива генератора, а шкив установлен на коленчатом вале. Этот шкив имеет 58 зубьев, при этом две пары расположены на увеличенном вдвое расстоянии друг от друга. Выглядит это так, будто сначала было 60 зубьев, но потом два убрали. Дважды за оборот, когда мимо датчика проходит пропущенный зуб, ДПКВ генерирует изменённый сигнал. По интервалу между такими сигналами ЭБУ вычисляет скорость вращения коленвала и использует её как для определения момента подачи и продолжительности импульса впрыска в камеры сгорания, так и для подачи сигнала на тахометр. Поломка ЭБУ и ДПКВ, как правило, приводит к невозможности запуска двигателя.

Читайте также:

Как посмотреть старые объявления на авто ру

Для проверки контакта придётся снять приборную панель. На рулевой колонке под пластиком откроется болт и гнездо контактных клемм. Проведите осмотр контактов, убедитесь в надлежащем прилегании, зачистите следы коррозии, сбрызните контактную группу спреем WD-40. Соберите всё обратно. Если не помогло, придётся ставить вопрос о замене приборной панели.

Есть и альтернативный вариант — смириться со скачками, прыжками и дёрганьем стрелки тахометра вашего ВАЗ 2109. Если вы — опытный водитель, то вполне способны на слух примерно определить обороты двигателя. Если вы не используете машину для работы и не боретесь за каждый грамм расхода топлива, то, возможно, стоит закрыть глаза на проблему. В противном случае лучше заменить деталь.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

В данной статье речь пойдет именно о датчиках системы инжектора на автомобиле ВАЗ 2109, а именно рассказывается об их назначении, расположении и признаках неисправности.

Электронный блок управления двигателем

Расположение

Расположен блок управления двигателем на ВАЗ 2109 под бардачком у ног переднего пассажира. Увидеть его можно заглянув под панель, блок закрыт специальной пластиковой крышкой.

Признаки неисправности:

Проблемы с работой датчика чаще всего связаны с повреждением микросхемы, например с выгоранием дорожки или повреждением одной из радиодеталей из-за которой может отказать один из цилиндров и т.п. Судить о поломке ЭБУ по признакам довольно сложно, так как они все похожи на поломку какого-либо из датчиков, поэтому определить неисправность блока можно только диагностикой, разборкой или подменой его на заведомо исправный.

Датчик скорости

С переходом девятки на инжектор измерение скорости автомобиля стало производиться не механически, с помощью специального датчика, который считывает показания с вращения шестерней КПП, передавая показания на ЭБУ. Блок же обрабатывает показания с датчика и посылает сигналы на спидометр.

Расположение

Находится датчик скорости ВАЗ 2109 на корпусе КПП, увидеть его можно заглянув под термостат и рядом со щупом КПП можно обнаружить данный датчик.

Признаки неисправности:

Не работает спидометр;
Спидометр неправильно показывает скорость;
Не работает одометр;

Датчик детонации

Датчик детонации на девятке служит для улавливания детонаций в двигателе, которые возникают из-за некачественного топлива. Данные детонации могут вызвать серьезное повреждение мотора, если их вовремя не устранить, этим как раз и занимается датчик детонации. Он улавливает детонации, затем посылает сигнал на ЭБУ, а тот корректирует угол опережения зажигания, тем самым снижая детонацию в двигателе.

Расположение

Находится датчик детонации на блоке посередине, его можно увидеть между 2 и 3 цилиндром.

Признаки неисправности:

Стук пальцев;
Потеря динамики автомобиля;
Большой расход топлива;

Датчик расхода воздуха

Датчик массового расхода воздуха, он же ДМРВ, наверное, самый знаменитый и самый узнаваемый датчик из всех датчиков в автомобиле. Его назначение – это подсчет воздуха поступившего в двигатель. Подсчет воздуха необходим для составления топливовоздушной смеси в правильных пропорциях.

Расположение

Находится ДМРВ ВАЗ 2109 на впускной гофре между дроссельной заслонкой и корпусом воздушного фильтра.

Признаки неисправности:

Плавают обороты холостого хода;
Машина плохо тянет;
Двигатель самопроизвольно глохнет;

Датчик положения дроссельной заслонки

Данный датчик необходим для определения угла открытия заслонки в дросселе. Данные показания необходимы для правильного определения подачи воздуха в двигатель. ДПДЗ работает в паре с РХХ и ДМРВ. Так как датчик выполнен по реостатному типу, то есть меняет свое сопротивление с каждым открытием дросселя, он довольно часто выходит из строя.

Расположение

Находится ДПДЗ на дроссельной заслонке ВАЗ 2109.

Признаки неисправности:

Плавают обороты от 500 до 2500 об/мин;
Плохо запускается мотор;
Нет холостого хода;

Регулятор холостого хода

Расположение

Находится регулятор холостого хода ВАЗ 2109 на дроссельной заслонке с обратной стороны.

Признаки неисправности:

Плавают обороты холостого хода;
Двигатель глохнет на ХХ;

Датчик положения коленчатого вала

Датчик коленвала (ДПКВ) один из главных датчиков в системе автомобиля, при его поломке двигатель даже не запустится. Он считывает показания с положения коленвала, а именно определяет верхнюю мертвую точку поршня. Это необходимо, чтобы ЭБУ понимал, когда посылать сигнал о подаче искры в камеру сгорания определенного цилиндра.

Расположение

Находится ДПКВ на ВАЗ 2109 вблизи шкива привода генератора, обнаружить датчик можно заглянув за маслянный фильтр, рядом с ним находится датчик коленчатого вала.

Признаки неисправности:

Двигатель не запускается;
Отсутствует искра;
Заливает свечи зажигания;
Троит мотор;

Датчик температуры охлаждающей жидкости

Для измерения температуры охлаждающей жидкости в ВАЗ 2109 применяется специальный датчик, который служит для определения температуры жидкости и корректировки топливной смеси. Датчик меняет свое сопротивление в зависимости от температуры жидкости и передает показания на ЭБУ, а блок подает сигналы на форсунки для подачи необходимого количества топлива для прогрева автомобиля.

Расположение

Находится ДТОЖ на ВАЗ 2109 в корпусе термостата, найти его можно сняв бокс воздушного фильтра.

Признаки неисправности:

Двигатель плохо запускается;
Не запускается мотор на горячую;
Повышенный расход топлива;

Видео

Схема подключения тахометра ВАЗ-2106

пластикового цилиндрического корпуса со стеклодержателем;
шкалы, разделённой на зоны безопасного и опасных режимов;
лампы подсветки;
миллиамперметра, на валу которого закреплена стрелка;
электронной печатной платы.

Принцип его работы построен на измерении количества импульсов электрического тока в первичной (низковольтной) цепи системы зажигания автомобиля. В двигателе ВАЗ 2106 за один оборот вала трамблёра, соответствующий двум вращениям коленчатого вала, контакты в прерывателе замыкаются и размыкаются ровно четыре раза. Эти импульсы снимаются прибором с конечного вывода первичной обмотки катушки зажигания. Проходя через детали электронной платы, их форма из синусоидальной преобразуется в прямоугольную, имеющую постоянную амплитуду. С платы ток поступает на обмотку миллиамперметра, где в зависимости от частоты следования импульсов, увеличивается, или уменьшается. Стрелка прибора реагирует именно на эти изменения. Чем больше сила тока, тем больше стрелка отклоняется право и наоборот.

Подключение тахометра в карбюраторных ВАЗ 2106

В бесконтактной системе зажигания тахометр подключается не к катушке, а к коммутатору

Подключение тахометра в инжекторных ВАЗ

Кабель белого цвета необходимо для соединения подсветки.
Провод красного цвета подключается к замку зажигания, для этого используется предохранитель, этот кабель подает питание при активированном зажигании.
Кабель белого цвета с черной поломкой необходим для подключения к кузову авто.
Коричневый проводок подключается к выводу К+ на катушке.
Проводок черного цвета подключается к реле индикатора зарядного тока. Последний, в свою очередь, установлен справа в моторном отсеке.
Серо-черный кабель необходим для соединения с регулятором давления моторной жидкости, установленным слева от мотора.

Схема подключения тахометра ВАЗ-2108 и 2109

Сразу отметим, что здесь не играет особой роли система подачи топлива – инжектор или карбюратор. Как известно, в настоящее время наиболее распространенными являются автомобили со следующими типами двигателя: бензиновые или дизельные. В зависимости от этого и подбирается тахометр, если, конечно, он не идет в стоковой версии. Все дело в том, что на бензиновых двигателях тахометр считывает данные с катушки зажигания, вернее, возникающие здесь импульсы. Однако конструкция дизельных силовых установок не предусматривает этого узла. Соответственно, здесь тахометр считывает импульсы не с катушки зажигания (за неимением таковой), а генератора.

Схема подключения тахометра ВАЗ-2110

тахометр ВАЗ;
маршрутный компьютер;
контроллер ЭСУД;
датчик положения коленвала;
модуль зажигания.

Тахометр ВАЗ 2110 – с четырьмя выводами: если он стоит на машине с впрыском, то подключен не к зажиганию (вх. 2), а к контроллеру ЭСУД предусмотренным для этого дополнительным выводом (вх. 1) – и в этом случае считывает количество импульсов оборотов непосредственно с контроллера. Он получает сигнал о положении вала.

Принципиальная схема электроники тахометра

Подключение современных электронных тахометров:

Тахометр, предназначенный для 4-х цилиндрового двигателя, поставить на другой нельзя, потому что показания будут ложными. Поэтому подбирайте тахометр в соответствии с маркой автомобиля и количеством цилиндров.

Про датчик тахометра ДПКВ

У тахометра есть датчик (датчик положения коленчатого вала – ДПКВ). Это устройство служит не только для того, чтобы считать обороты коленвала, но и определять его положение в определённый момент, что необходимо электронному блоку управления для обеспечения правильной работы силового агрегата. При прохождении рядом с сердечником датчика металлического предмета в нём образуется электрический импульс, который передаётся на электронный блок управления двигателем. Роль такого предмета в силовом агрегате авто играет зубчатая шестерня коленвала.

Почему прыгает тахометр ВАЗ

Очень часто случается такое, что стрелка начинает дергаться. Если автомобиль инжекторный, то поиск неисправности заключается в том, чтобы подключить диагностический сканер и проверить системы двигателя. Скачки стрелки ТХ-193 в большинстве случаев также являются симптомом неисправностей, связанных с его электрической цепью. Причинами такого поведения прибора могут быть:

Решается подобная проблема путём зачистки контактов, замены крышки распределителя зажигания, бегунка, опорного подшипника, восстановления целостности изоляции питающего провода прибора, замены датчика коленвала.

Ещё скачок может быть обусловлен неработоспособностью конденсатора, расположенном в нижней части прерывателя. Конденсатор может быть пробитым либо его контакт очень слабый.

Если не работает тахометр на ВАЗ

Обычно, отсутствие реакции стрелки связано с нарушением контакта в разъёмах основных проводов его подключения, или же повреждением проводки цепи. Первым делом следует:

Авто-помощь

Советы для автомобилистов

Не работает тахометр ваз 2109

Бывают случаи, когда они загнуты так, что располагаются рядом с центральным высоковольтным проводом и в случае его пробоя искра уходит именно на эти провода, от чего тахометр начинает глючить. Аналогичная картина происходит и в случае окисления этих контактов. При резком движении стрелки тахометра то в одну, то в другую сторону можно предположить, что виновником этой неисправности будет коммутатор, который через некоторое время выйдет из строя. Тахометр, по сути дела, является индикатором неисправностей появляющихся в системе зажигания.

Схема подключения тахометра ВАЗ 21083 (21093, 21099)

Схема подключения тахометра на автомобиле ВАЗ 21083 (21093, 21099)

Описание схемы подключения тахометра

Предохранитель, защищающий электрическую цепь тахометра F16 (15А) в монтажном блоке.

Примечания и дополнения

Что такое тахометр? Тахометр электронный прибор, позволяющий определять частоту вращения коленчатого вала двигателя автомобиля. Он служит для визуального контроля за этой частотой. Привод тахометра на автомобиле ВАЗ 21093 от бесконтактной системы зажигания (катушки зажигания), что позволяет прибору считывать количество импульсов прерывания электрического тока в обмотках катушки зажигания.

Почему не работает тахометр на ВАЗ 21099?

Причины сбоя в работе тахометра ваз 21099

повреждение проводки и слабый контакт в местах соединения подводных клемм;
выход из строя датчика скорости вращения коленчатого вала;
механические повреждения стрелки указателя оборотов;
переход на другой тип зажигания;
высоковольтные провода не соответствуют условиям корректной работы тахометра;
обрыв или отсутствие контактов предохранителя.

Диагностика неисправностей тахометра

Карбюраторный двигатель

проверить сопротивление высоковольтных проводов;
проверить проводку на наличие обрыва/неплотного соединения;
убедиться в наличии требуемого напряжения бортовой сети;
убедиться в исправности конденсатора прерывателя-распределителя.

Инжекторный двигатель

перебои в работе двигателя на холостом ходу;
остановка двигателя при движении;
проявление признаков детонации под нагрузкой.

Устранение неисправностей тахометра

отключается масса автомобиля;
разъединяется колодка проводов в задней крышке генератора;
снимается защитный колпачок вместе с питающим выводом;
откручивает реле регулятор.

Последовательность монтажа исправного регулятора напряжения производится в обратном порядке.

обесточить двигатель;
снять левый сегмент торпеды;
демонтировать защитное стекло, равномерно отжимая его от поверхности щитка;
снять декоративную планку;
открутить провода от клемм прибора;
отвернуть винты крепления тахометра.

Схема подключения тахометра ВАЗ

Первым автомобилем из семейства «Жигули», оборудованным тахометром, стал ВАЗ 2103. Ни 2101, ни 2102 такого прибора не имели. Тахометр служит для измерения частоты вращения коленвала. Он является счётчиком оборотов, показывая их количество посредством отклонения стрелки шкалы на определённый угол. Также тахометр незаменим при настройке карбюратора – его показатели учитываются при регулировке холостого хода и качества топливной смеси.

Схема подключения тахометра ВАЗ-2106

«Шестёрки» комплектовались тахометром модели ТХ-193. Такой тахометр состоит из:

пластикового цилиндрического корпуса со стеклодержателем;
шкалы, разделённой на зоны безопасного и опасных режимов;
лампы подсветки;
миллиамперметра, на валу которого закреплена стрелка;
электронной печатной платы.

Подключение тахометра в карбюраторных ВАЗ 2106

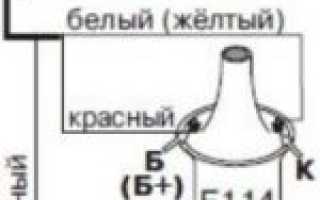

Электрическая цепь счётчика оборотов карбюраторной «шестёрки»

В бесконтактной системе зажигания тахометр подключается не к катушке, а к коммутатору

Подключение тахометра в инжекторных ВАЗ

Нужно учитывать, что цвета проводов и их назначение может отличаться в зависимости от производителя девайса, но для стандартного устройства «TX-193», которое обычно используется в «шестерках», схема такова:

Кабель белого цвета необходимо для соединения подсветки.
Провод красного цвета подключается к замку зажигания, для этого используется предохранитель, этот кабель подает питание при активированном зажигании.
Кабель белого цвета с черной поломкой необходим для подключения к кузову авто.
Коричневый проводок подключается к выводу К+ на катушке.
Проводок черного цвета подключается к реле индикатора зарядного тока. Последний, в свою очередь, установлен справа в моторном отсеке.
Серо-черный кабель необходим для соединения с регулятором давления моторной жидкости, установленным слева от мотора.

Схема подключения тахометра ВАЗ-2108 и 2109

Первые два провода (12-вольтовый и Сигнал) – к контактам «Б» и «К» катушки зажигания соответственно. Осталось закрепить массу в любом удобном месте.

Схема подключения тахометра ВАЗ-2110

тахометр ВАЗ;
маршрутный компьютер;
контроллер ЭСУД;
датчик положения коленвала;
модуль зажигания.

Тахометр ВАЗ 2110 – с четырьмя выводами: если он стоит на машине с впрыском, то подключен не к зажиганию (вх. 2), а к контроллеру ЭСУД предусмотренным для этого дополнительным выводом (вх. 1) – и в этом случае считывает количество импульсов оборотов непосредственно с контроллера. Он получает сигнал о положении вала.

Принципиальная схема электроники тахометра

Подключение современных электронных тахометров:

Тахометр, предназначенный для 4-х цилиндрового двигателя, поставить на другой нельзя, потому что показания будут ложными. Поэтому подбирайте тахометр в соответствии с маркой автомобиля и количеством цилиндров.

Про датчик тахометра ДПКВ

Почему прыгает тахометр ВАЗ

отсутствие хорошего контакта на минусовой клемме аккумулятора;
окисление или подгорание коричневого провода на катушке зажигания;
подгорание или износ контактов крышки распределителя зажигания, или бегунка;
износ подшипника вала трамблёра;
замыкание красного провода, питающего прибор, на «массу» автомобиля;
неисправность датчика положения коленчатого вала (для инжекторных двигателей).

Ещё скачок может быть обусловлен неработоспособностью конденсатора, расположенном в нижней части прерывателя. Конденсатор может быть пробитым либо его контакт очень слабый.

Если не работает тахометр на ВАЗ

Где находится датчик тахометра на ваз 2109

Кроме показаний спидометра, любой водитель считывает с приборной панели еще ряд важных показаний. Это, например, остаток топлива в баке, температура охлаждающей жидкости, и так далее. Отдельно здесь стоит выделить тахометр. Это прибор, который показывает текущее количество оборотов коленчатого вала в минуту. Как правило, по нему ориентируются при переключении передач. Также тахометр позволяет не «запороть» двигатель длительной работой на высоких оборотах.

Таким прибором оснащены все современные автомобили. Однако если говорить о ВАЗ-2109, то тахометр здесь есть далеко не на всех модификациях. Впрочем, не стоит забывать, что автомобили семейства «Лада-Самара» проектировались еще в прошлом столетии. На ВАЗ-2109 более ранних годов выпуска устанавливалась низкая панель. Одной из ее особенностей является отсутствие тахометра. На «девятках» более поздних годов выпуска стоит уже высокая панель. Она оснащена, в том числе, и тахометром, однако у многих автолюбителей работа этого прибора вызывает нарекания. Все дело в том, что погрешность здесь может составлять от 20 до 30 процентов.

Подключение тахометра на автомобиле ВАЗ-2109

Итак, давайте разберемся, как можно установить данное устройство на «девятке». Сразу следует отметить, что здесь не играет особой роли система подачи топлива – инжектор или карбюратор. Если говорить о тахометрах, то здесь значение имеют совсем другие моменты. Как известно, в настоящее время наиболее распространенными являются автомобили со следующими типами двигателя:

бензиновые;
дизельные.

В зависимости от этого и подбирается тахометр, если, конечно, он не идет в стоковой версии. Все дело в том, что на бензиновых двигателях тахометр считывает данные с катушки зажигания, вернее, возникающие здесь импульсы. Однако конструкция дизельных силовых установок не предусматривает этого узла.

Соответственно, здесь тахометр считывает импульсы не с катушки зажигания (за неимением таковой), а генератора.

Кроме того, имеет также значение и количество цилиндров в двигателе. Поэтому подбирая тахометр, нужно обращать внимание и на данный момент. Впрочем, можно просто сказать продавцу, что нужен прибор для «девятки», а тот уже сам подберет нужный вариант.

Наиболее радикальный вариант установки тахометра на ВАЗ-2109 – поставить европанель. Однако не стоит забывать, что это достаточно хлопотное дело. Хотя, с другой стороны, интерьер автомобиля преобразиться в лучшую сторону, особенно в вечернее время. Если же вы не хотите заморачиваться с заменой панели, то можно установить тахометр отдельно.

В таком случае предварительно необходимо будет определиться с типом прибора. Если позволяют финансы, то вы можете приобрести современные приборы, которые будут показывать не только обороты коленвала, но, и, например, мгновенный расход топлива, температуру, напряжение в бортовой сети и так далее. Да, цена на такие приборы достаточно высокая, но ведь они весьма информативны, да и внешне очень привлекательны, особенно в ночное время, когда включается подсветка. Слишком дешевые модели брать не стоит. Ведь они, как правило, выдают не совсем точную информацию. То есть передачи вы и дальше будете переключать фактически на слух.

После того как выбрана модель, следует определиться с местом установки тахометра. Расположить его следует таким образом, чтобы без труда считывать показания. Кроме того, тахометр не должен загораживать обзорность или перекрывать другие приборы, также дающие важную информацию. Желательно, чтобы устройство вписывалось в интерьер авто и не смотрелось здесь инородным телом.

Однако установить сам тахометр внутри автомобиля – это только полдела. Прибор ведь нужно еще и правильно подключить. Ничего особо сложного здесь нет, и с данной задачей вполне можно справиться самостоятельно. По большому счету здесь нужно правильно подсоединить всего лишь 3 проводка. Согласитесь, что перепутать здесь что-то очень сложно.

В первую очередь нам необходимо вывести провода от прибора в подкапотное пространство. Это лучше всего сделать через уже имеющееся в кузове «девятки» отверстие для тросика спидометра. Здесь нам понадобится жесткая проволока. Основное требование – чтобы она не была слишком толстой. Теперь берем изоленту и прикрепляем ею провода к проволоке. Слишком много наматывать не нужно. Просто убедитесь, чтобы соединение было надежным. Далее вставляем в отверстие для тросика спидометра второй конец проволоки и аккуратно проталкиваем в подкапотное пространство. Теперь осталось только лишь вытянуть провода. Данная работа не отнимет у вас много времени, поэтому делать все рекомендуется не торопясь.

Теперь приступаем к основному этапу, то есть подключению проводов. Как уже говорилось выше, их в данном случае 3. Первые два (12-вольтовый и Сигнал) – к контактам «Б» и «К» катушки зажигания соответственно. Теперь осталось закрепить только массу. Делается это в любом удобном для вас месте. Чтобы контакт был более надежным, рекомендуется выбрать участок, где провод можно закрепить гайкой. Вот и все – осталось лишь проверить устройство в работе.

Как видим, ничего сложного здесь действительно нет. Установка займет у вас даже меньше времени, чем сам поиск тахометра. Поэтому с данной задачей справится даже начинающий автолюбитель. Ну а в завершение хочется дать один совет. У многих тахометров, которые сегодня можно встретить в торговых точках, довольно тонкие провода. Это, в свою очередь, существенно повышает риск их повреждения. Для того чтобы обезопасить себя от столь нежелательного момента, провода рекомендуется заменить на более надежные – с сечением не менее чем 1 квадратный миллиметр.

Как подключить тахометр на автомобиле ВАЗ-2109 карбюратор

Тахометр автомобиля является важным элементом контроля технических параметров. В статье дано описание — как подключить тахометр на ВАЗ-2109 с карбюраторным двигателем.

Также будут рассмотрены неисправности этого устройства, способы их устранения, схема подключения в электрическую цепь автомобиля.

Назначение

Тахометр служит для визуального контроля количества оборотов силового агрегата, как на холостом ходу, так и во время движения при разных скоростных диапазонах. Водителю удобно контролировать количество оборотов при переключении механической коробки передач, если играет музыка или поврежден глушитель. Кроме контроля оборотов, при помощи тахометра очень легко настроить карбюратор машины. Автолюбителю достаточно настроить карбюратор на положение тахометра в пределах 800 оборотов в минуту.

Принцип работы

Тахометр на ВАЗ-2109 устанавливался только на версиях с высокой и «евро» панелями. На автомобилях с «евро» панелью, тахометр часто электронного типа, и работает в цепи с блоком управления. Модели с низкой панелью такого прибора не имели. Водителю приходилось на слух контролировать величину оборотов силового агрегата.

Работает система по следующему принципу:

Катушка зажигания получает электрическое напряжение и выравнивает его, преобразуя напряжение величиной до 35 тысяч вольт.
Трамблер автомобиля преобразует напряжение в импульсный ток за счет контактного способа подачи напряжения.
Эти сигналы подаются на импульсный контакт тахометра.
В задней части устройства находится катушка индуктивности, которая в зависимости от величины напряжения импульсного тока, создает магнитное поле. Создаваемое магнитное поле и отклоняет стрелку прибора за счет движения самой катушки.

На карбюраторных автомобилях трамблером создается ровно 2 электрических импульса за полный оборот коленчатого вала на силовых агрегатах с 4 поршнями. Это стоит учитывать, так как установка прибора с 6 цилиндрового автомобиля внесет большой процент погрешности в измерение количества оборотов.

Система очень простая и является аналоговой. На ее работу не оказывают влияния различные датчики или сторонние компоненты цепи. Но и эта система не лишена своих изъянов. Далее будут описаны основные неисправности тахометра ВАЗ-2109.

Неисправности

Основная неисправность, которой подвержен тахометр ВАЗ-2109, это нарушение в электрической цепи питания. Симптомом поломки часто является скачущая стрелка прибора. Причины неисправности следующие:

Наличие короткого замыкания в цепи катушки зажигания.
Неправильное распределение искры коммутатором.
Пробой изоляции или обрыв центрального провода.
Недостаточный заряд аккумулятора.

Все эти неисправности требуют проверки для устранения проблем в работе тахометра.

Проверка

Проверка системы подсчета оборотов должна выполняться поочередно. Начинать ее лучше с проверки катушки зажигания, именно она отвечает за работу этого устройства в первую очередь.

Катушка

Данный элемент является катушкой индуктивности. Ее задача преобразовать электрическое напряжение в импульс определенной величины и значения. На элементе 2 контакта.

Контакт «Б» является входом «+» от аккумулятора. Этот контакт является началом первичной обмотки катушки индуктивности.
Контакт «К» является отводящим для контроллера.
Центральный контакт необходим для подачи искры на свечи зажигания.

Для проверки катушки понадобится мультиметр. Проверка проводится следующим образом:

Мультметр переключить в режим замера электрического сопротивления.
Красный измерительный щуп соединяется с контактом «Б».
Черный измерительный щуп соединяется с контактом «К».
Сопротивление первичной обмотки должно варьироваться в пределах 3–3.5 Ом.

При наличии более низких данных, устройство можно признать неисправным. Далее проверяется вторичная обмотка.

Тестер переводится в режим замера сопротивления.
Красный контрольный щуп соединяется с контактом «Б» на катушке.
Черный измерительный щуп соединяется с центральным выходом.
Рабочее сопротивление должно быть в пределах от 5.4 до 9.2 кОм

Любые отклонения считаются неисправностью. Далее проверяется наличие короткого замыкания:

Мультиметр необходимо перевести в режим прозвонки.
Красный измерительный щуп соединяется с контактом «Б».
Черный измерительный щуп соединяется с корпусом устройства.

Отсутствие сигнала от тестера укажет на целостность обмотки, и отсутствие короткого замыкания между контактом «Б» и корпусом. Аналогичным способом проверяется контакт «К» и центральный выход. Отсутствие зуммера от тестера укажет на целостность всех обмоток. Также стоит визуально осмотреть катушку на наличие вмятин и трещин. Любые повреждения могут нарушить работу устройства.

Проверка напряжения

Напряжение играет большую роль для системы зажигания. Для проверки стоит завести двигатель. Далее необходимо:

Перевести тестер в режим замера постоянного напряжения.
Красный щуп соединить с клеммой «+» аккумулятора.
Черный контрольный щуп соединить с клеммой «минус».

Напряжение заряда генератора должно составлять от 13 до 15 вольт. Далее необходимо подключить красный измерительный щуп тестера к контакту «Б» на катушке зажигания. Наличие напряжения укажет на целостность проводки.

Трамблер

Также важный элемент. От него тахометр и получает электрические импульсы. Контакторы могут быль электронными и механическими. Проверка механического устройства сводится к чистке самого контакта и установке зазора между прерывателем. При прокручивании стартера на контактах должна возникнуть искра.

Электронный контактор — это датчик Холла. Во время вращения хвостовика, образуются электрические импульсы. Проверить устройство очень просто:

К контакту «2» датчика присоединить красный измерительный щуп мультиметра.
Черный щуп тестера соединить с «массой».
Провернуть двигатель стартером.

Датчик должен выдавать напряжение от 4 до 15 вольт, в зависимости от частоты вращения коленчатого вала.

Конденсатор

Этот элемент отвечает за выравнивание напряжения в цепи. Проверить его просто. Достаточно включить контрольную лампочку в цепь между конденсатором и катушкой зажигания.

При включенном зажигании, лампочка не должна загореться. Если это произошло, то конденсатор придется заменить.

Провода

Провода, которые распределяют искру на свечи, также часто являются причиной коротких замыканий. Их можно проверить тестером. Но проблема в том, что таким образом проверяется только целостность жил провода.

На пробитие с корпусом проверку можно провести следующим образом:

Завести силовой агрегат.
Немного приоткрыть капот автомобиля.
В приглушенном свете очень легко увидеть искру, которая пробивает изоляцию проводов на корпус.

Все неисправные провода нужно заменить.

Предохранитель

На автомобилях с высокой панелью защита тахометра осуществляется предохранителями «F16» и «F15».

Их необходимо проверить на целостность внутренней перемычки. Это можно сделать визуально, или используя тестер в режиме прозвонки. Предохранители имеют номинал 10 ампер. Замену нужно проводить строго на точный аналог.

Тахометр

Для проверки тахометра необходимо отсоединить его импульсный провод от клеммы «К» катушки зажигания. Далее этим проводом нужно несколько раз прикоснуться к клемме «+» аккумулятора. Стрелка должна отреагировать движением на подачу напряжения. Если этого не произошло, то приемник тахометра неисправен.

Далее будет описана схема подключения тахометра на ВАЗ-2109 с карбюраторной системой впрыска топлива.

Подключение

Подключение тахометра автомобиля ВАЗ-2109 можно провести в независимости от модели этой машины. Подключение будет выполнено идентично для автомобиля с высокой и низкой панелью. Процесс подключения следующий:

Провести в подкапотное пространство 3 провода, сечением не менее 2 кв. мм. Лучше, чтобы это были не отдельные провода, а цельный кабель. Предварительно необходимо закрепить на все 6 концов круглые клеммы.
Кабель или провода провести в отверстие, предназначенное для гибкого вала спидометра (троса). Необходимо просунуть в отверстие жесткий стальной провод, присоединить к нему заготовленный кабель и вытянуть под капот.
У тахометра есть всего 3 контакта: «+», «минус», «W», к ним нужно соединить концы заготовленных проводов.

Лучше подобрать 3 провода разных цветов, так проще будет подключать их концы под капотом.

В подкапотном пространстве подключение проводится следующим образом:

Провод от контакта «+» тахометра подключается к контакту «Б» катушки зажигания.
Провод от контакта «W» является импульсным и соединяется с клеммой «К» катушки.
Провод «минус» нужно соединить на заранее подготовленной место. Лучше это место предварительно очистить от грязи, масла и краски. Наилучшее соединение с массой устанавливается при помощи болта. Как вариант, этот провод можно подключить под крепление катушки.
Далее нужно протестировать прибор. Для этого силовой агрегат требуется завести и прогреть на малых оборотах. Если карбюратор настроен верно, то стрелка должна находится на уровне 800 оборотов. При нажатии на педаль газа, стрелка должна отклониться. Указатель не должен прыгать, заклинивать на месте, медленно возвращаться к минимальным значениям при резком сбросе «газа».

Если подключение прибора проводилось для автомобиля с низкой панелью, то нужно установить тахометр в любом удобном месте. Для таких автомобилей можно установить устройство подсчета оборотов двигателя электронного и механического типа. Перед покупкой, нужно убедиться, что тахометр подойдет для работы с 4 цилиндровым силовым агрегатом. Электронное устройство нужно подбирать простого типа, которое не предназначено для взаимодействия с бортовым компьютером, так как на данной модели авто его просто нет.

Данная схема не предусматривает подключение тахометра через блок предохранителей. На стандартной схеме для автомобилей с высокой панелью, контакт «+» тахометра должен соединяться с выходом предохранителя «F16». Импульсный контакт «W» подключается к предохранителю «F15».

Если установка проводится для автомобиля с непредусмотренным тахометром, то контакт «+» можно соединить с предохранителем салонного освещения. В этой цепи защиты наименьшая нагрузка. Для контакта «W» придется распаять дополнительный контактор для включения предохранителя, или использовать свободное место на блоке. Особенно предохранитель необходим для импульсного провода. Любые незначительные скачки напряжения могут вывести из строя импульсный приемник устройства.

Заключение

Нет ничего сложного в самостоятельном подключении тахометра в цепь автомобиля ВАЗ-2109 карбюраторного типа. Главное четко следовать инструкции. Многие автолюбители, подключают это устройства в цепь с генератором. Делать этого нельзя. Такая схема подключения свойственна для дизельных агрегатов. На работу тахометра, при таком подключении, будет влиять способность генератора выдавать заряд и величина натяжения ремня. При пробое диодного моста тахометр моментально выйдет из строя.

Где находится датчик тахометра на ваз 2109

Схема подключения тахометра ВАЗ-2106

«Шестёрки» комплектовались тахометром модели ТХ-193. Такой тахометр состоит из:

пластикового цилиндрического корпуса со стеклодержателем;
шкалы, разделённой на зоны безопасного и опасных режимов;
лампы подсветки;
миллиамперметра, на валу которого закреплена стрелка;
электронной печатной платы.

Подключение тахометра в карбюраторных ВАЗ 2106

Электрическая цепь счётчика оборотов карбюраторной «шестёрки»

В бесконтактной системе зажигания тахометр подключается не к катушке, а к коммутатору

Подключение тахометра в инжекторных ВАЗ

Кабель белого цвета необходимо для соединения подсветки.
Провод красного цвета подключается к замку зажигания, для этого используется предохранитель, этот кабель подает питание при активированном зажигании.
Кабель белого цвета с черной поломкой необходим для подключения к кузову авто.
Коричневый проводок подключается к выводу К+ на катушке.
Проводок черного цвета подключается к реле индикатора зарядного тока. Последний, в свою очередь, установлен справа в моторном отсеке.
Серо-черный кабель необходим для соединения с регулятором давления моторной жидкости, установленным слева от мотора.

Схема подключения тахометра ВАЗ-2108 и 2109

Схема подключения тахометра ВАЗ-2110

тахометр ВАЗ;
маршрутный компьютер;
контроллер ЭСУД;
датчик положения коленвала;
модуль зажигания.

Тахометр ВАЗ 2110 – с четырьмя выводами: если он стоит на машине с впрыском, то подключен не к зажиганию (вх. 2), а к контроллеру ЭСУД предусмотренным для этого дополнительным выводом (вх. 1) – и в этом случае считывает количество импульсов оборотов непосредственно с контроллера. Он получает сигнал о положении вала.

Принципиальная схема электроники тахометра

Подключение современных электронных тахометров:

Тахометр, предназначенный для 4-х цилиндрового двигателя, поставить на другой нельзя, потому что показания будут ложными. Поэтому подбирайте тахометр в соответствии с маркой автомобиля и количеством цилиндров.

Про датчик тахометра ДПКВ

Почему прыгает тахометр ВАЗ

отсутствие хорошего контакта на минусовой клемме аккумулятора;
окисление или подгорание коричневого провода на катушке зажигания;
подгорание или износ контактов крышки распределителя зажигания, или бегунка;
износ подшипника вала трамблёра;
замыкание красного провода, питающего прибор, на «массу» автомобиля;
неисправность датчика положения коленчатого вала (для инжекторных двигателей).

Ещё скачок может быть обусловлен неработоспособностью конденсатора, расположенном в нижней части прерывателя. Конденсатор может быть пробитым либо его контакт очень слабый.

Если не работает тахометр на ВАЗ

Осмотреть крепление проводника в изоляции коричневого цвета к выводу «К» на катушке зажигания. При выявлении плохого контакта, следов окисления, подгорания провода или вывода, устранить проблему путём зачистки проблемных участков, обработки их антикоррозионной жидкостью, подтягивания гайки крепления.
Проверить надёжность соединения чёрно-белого провода с «массой» автомобиля. В случае обнаружения нарушения контакта, зачистить провод и поверхность, к которой он крепится.
При помощи тестера определить, поступает ли напряжение при включённом зажигании на красный провод. Если напряжения нет, проверить исправность предохранителя F-9, отвечающего за целостность цепи панели приборов, а также состояние контактов замка зажигания.
Разобрать панель приборов и проверить соединения контактов в колодке жгута проводов тахометра. «Прозвонить» тестером все провода, идущие к прибору.

НАЖМИТЕ ТУТ И ОТКРОЙТЕ КОММЕНТАРИИ

ВАЗ 2108 ВЫСОКАЯ ПАНЕЛЬ КАРБЮРАТОР ПРИ ВКЛЮЧЕНИИ ЗАЖЫГАНИЯ СТРЕЛКА ТАХОМЕТРА ПАДАЕТ ЗА 8 ТЫСЯЧ

Не работает тахометр ВАЗ 2109

Всем привет дорогие друзья сегодня рассмотрим основные причины, почему не работает тахометр на автомобиле ВАЗ 2109.

Тахометр на девятках работал по-разному всё зависело от того какой двигатель установлен, карбюраторный или инжекторный.

Если тахометр вернее стрелка тахометра начинает дёргаться в одну сторону потом в другую, то нужно проверить коммутатор который, скорее всего, скоро выйдет из строя. И вообще тахометр на ВАЗ 2109 является таким предсказателем неисправностей в системе зажигания, поэтому не следует, не обращать внимания, если тахометр стал себя, странно вести.

Теперь переходим к инжекторному двигателю. Тахометр на инжекторе ВАЗ 2109 получает данные от модуля зажигания. И соответственно искать причину неисправности первым делом нужно в проводе, который идёт от модуля зажигания к пятому контакту разъёма «А» комбинации приборов. Если с данной электрической цепью всё в порядке тогда нужно проверить плату комбинации приборов.

К сведению замена обычных высоковольтных проводов на силиконовые тоже может привести к неисправности тахометра из-за разного сопротивления.

Ну, вот и всё мы рассмотрели основные причины и неисправности тахометра на автомобиле ВАЗ 2109. Всем пока.
