Датчик положения распредвала (ДПРВ) — ключевой элемент системы управления двигателем, отвечающий за определение положения распредвала и синхронизацию работы двигателя. Его корректная работа важна для оптимальной производительности, экономии топлива и снижения выбросов. В статье рассмотрим назначение ДПРВ, основные ошибки в его работе и методы диагностики, что поможет владельцам автомобилей лучше понять функционирование транспортного средства и своевременно выявлять неисправности.
Как работает ДПРВ?
Датчик положения распредвала (ДПРВ) генерирует один импульс за каждый полный оборот вала. Поскольку распредвал вращается с половинной скоростью по сравнению с коленчатым валом, это позволяет точно определить момент впуска в одном из цилиндров. Таким образом, расчет времени впрыска для цилиндров ЭБУ становится достаточно простым.
Предположим, что сигнал от ДПРВ поступает сразу после метки начала отсчета для первого цилиндра. В этом случае, когда ЭБУ получает этот сигнал, он осуществляет впрыск топлива в первый цилиндр, затем через пол-оборота коленчатого вала – в третий, при следующем прохождении метки – в четвертый, и еще через пол-оборота – во второй. Импульс от ДПРВ служит «опорным», так как все моменты впрыска жестко связаны с зубцами венца датчика положения коленчатого вала.
Где же располагается датчик распредвала? Обычно он находится на головке блока цилиндров или, реже, на клапанной крышке, непосредственно у распредвала.

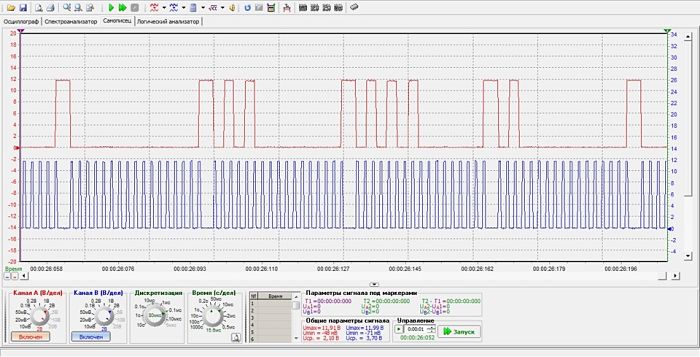

В некоторых случаях датчик положения распредвала может выдавать серию импульсов, которые определяют начало нужного такта для конкретного цилиндра. Например, на многих моделях «Ниссан» для первого цилиндра датчик генерирует один импульс, для второго – два, и так далее.
Однако фазирование впрыска – это не единственная функция датчика распредвала. ЭБУ впрыска может легко вычислить временную задержку между моментом начала отсчета по ДПКВ и моментом получения сигнала от ДПРВ, что позволяет определить реальное положение распредвала относительно коленчатого вала. На моторах без изменения фаз газораспределения это имеет диагностическую ценность (для проверки правильности установки фаз ГРМ), а на моторах с фазовращателями ДПРВ становится важным элементом обратной связи, который контролирует работу системы управления газораспределением.
Конструктивно ДПРВ может быть выполнен на основе индуктивного датчика или датчика Холла. Индуктивный датчик проще, так как представляет собой обмотку вокруг магнитного сердечника. Датчик Холла менее надежен и точен, но он выдает на ЭБУ впрыска не синусоидальный сигнал, амплитуда которого зависит от частоты вращения (что усложняет обработку), а легко обрабатываемый прямоугольный сигнал. В тех случаях, когда точное определение положения распредвала не критично, а важен лишь факт определения нужного оборота, чаще всего используется датчик Холла.
Датчик положения распредвала является ключевым элементом системы управления двигателем, обеспечивая точное определение положения распредвала для оптимизации работы двигателя. Эксперты отмечают, что принцип работы данного датчика основан на использовании магнитных или оптических технологий, которые позволяют фиксировать угол поворота распредвала. Это, в свою очередь, обеспечивает правильную синхронизацию работы клапанов и поршней, что критично для производительности и экономичности двигателя.
При диагностике датчика специалисты рекомендуют обращать внимание на его электрические параметры и целостность соединений. Часто причиной неисправности являются загрязнения или механические повреждения. В случае сбоя в работе датчика, двигатель может начать работать неравномерно, что указывает на необходимость проверки. Профессиональная диагностика позволяет не только выявить неисправности, но и предотвратить более серьезные проблемы, что подчеркивает важность регулярного обслуживания автомобиля.
Неисправности датчика положения распредвала
Основная неисправность датчика распредвала на основе эффекта Холла – это его физический отказ (самого чувствительного элемента или выходной схемы, формирующей прямоугольные импульсы). У индуктивных датчиков происходит налипание микрочастиц стружки, возникающей при износе элементов газораспределительного механизма, на магнитный сердечник, из-за чего форма импульсов «размазывается», и они могут неправильно обрабатываться в ЭБУ впрыска.
Основные ошибки датчика распределительного вала по стандарту OBD-II:
Читайте также:
- P0340 — Неисправность в цепи датчика положения распредвала
- P0341 — Неправильный показатель / не отрегулирован датчик положения распредвала
- P0342 — Датчик положения распределительного вала: низкий уровень сигнала
- P0343 -Датчик положения распределительного вала: высокий уровень сигнала
- P0344 — Неисправность датчика положения распредвала
Ошибка с кодом P0340 трактуется как признак чисто электрической неисправности, но на самом деле является наиболее общей: она вызывается и окислением контактов в разъеме, и растяжением цепи ГРМ. На «цепных» моторах в большинстве случаев в этом не виноват датчик распредвала, признаки неисправности как раз указывают на «уход» меток. Доводилось встречать машины, где эта ошибка после сброса возникала буквально через несколько минут, мотор трясло на холостых, ЭБУ фиксировал множественные пропуски воспламенения, но зато на высоких оборотах машина буквально «рвала из-под себя», что однозначно указывало на «запаздывание» распределительного вала впускных клапанов и как следствие – увеличенную фазу перекрытия. Из-за этого наполнение цилиндров на низких оборотах было недостаточным для нормальной работы двигателя, зато на высоких наполнение за счет инерции выхлопных газов и увеличенного времени перекрытия, наоборот, всасывал в цилиндры даже больше воздуха, чем ему было «положено».
Столкнувшись с проблемой из подобного «общего» ряда, стоит полагаться не на ее обозначение по стандарту OBD-II, а на процедуры направленной диагностики для конкретного автомобиля, так как разные ЭБУ впрыска фиксирует такие ошибки по разным причинам.
Ошибка P0341 указывает на более серьезные проблемы в моменте получения сигнала с ДПРВ относительно ДПКВ и уже однозначно может быть идентифицирована как признак проблем, не связанных с датчиком распредвала и его проводкой. Проверяем положение меток, на «бесшпоночных» моторах – выставляем распредвалы и коленвал специальными приспособлениями.

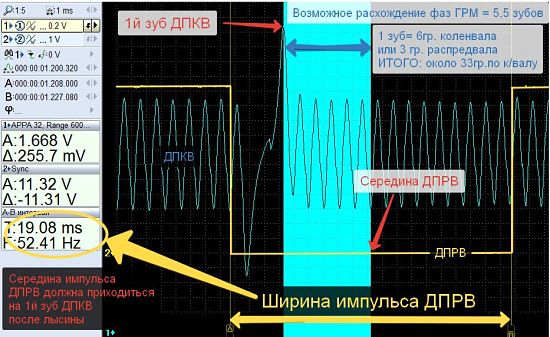

Зная, в какой момент на конкретном двигателе должен приходить сигнал от ДПРВ относительно момента отсчета по ДПКВ, на двухканальном осциллографе отклонение фаз увидим и без разборки.
Коды P0342/P0343 – это признаки отказа самого датчика распределительного вала или замыкания в проводке, реже – симптомы неисправности самого ЭБУ впрыска. При этом «мозги» фиксируют при вращении двигателя постоянно низкий или постоянно высокий сигнал с датчика, который не меняется в зависимости от такта работы мотора. При этом двигатель переходит на нефазированную работу впрыска и зажигания, что для водителя зачастую даже не заметно: расход горючего не меняется, приемистость остается прежней.
Код P0344 – симптом неустойчивого сигнала с датчика. Проблемы возникают из-за налипшей металлической стружки, окислен или разболтан разъем, изломлен провод от датчика до ЭБУ. На осциллограмме при этом видно «мусор» на сигнале.
| Аспект | Описание | Диагностика неисправностей |
|---|---|---|
| Принцип работы | Датчик Холла или индуктивный, определяет положение распредвала относительно коленвала. Передает сигнал ЭБУ для точного впрыска топлива и зажигания. | Проверка осциллографом формы сигнала, измерение сопротивления (для индуктивных), проверка напряжения питания. |
| Симптомы неисправности | Затрудненный запуск двигателя, нестабильная работа на холостом ходу, снижение мощности, увеличение расхода топлива, появление ошибок P0340-P0349. | Считывание кодов ошибок ЭБУ, визуальный осмотр проводки и разъемов, проверка зазоров (для некоторых типов датчиков). |
| Причины неисправности | Обрыв или короткое замыкание проводки, выход из строя самого датчика (старение, перегрев), загрязнение металлической стружкой (для индуктивных), механические повреждения. | Проверка целостности проводки мультиметром, проверка датчика на стенде или с помощью специализированного оборудования. |
| Расположение | Обычно находится на головке блока цилиндров, рядом с распредвалом, или в крышке ГРМ. | Визуальный осмотр моторного отсека, обращение к сервисной документации автомобиля. |
| Влияние на работу двигателя | При неисправности ЭБУ переходит в аварийный режим, используя данные с датчика коленвала, что приводит к ухудшению динамики и экономичности. | Сравнение показаний датчика распредвала с показаниями датчика коленвала (при наличии возможности). |
Интересные факты
Вот несколько интересных фактов о датчике положения распредвала:
-
Принцип работы: Датчик положения распредвала (ДПР) обычно работает на основе магнитного или оптического принципа. В магнитных датчиках используется эффект Холла, который позволяет определять положение распредвала по изменению магнитного поля, создаваемого вращающимся элементом. Оптические датчики, в свою очередь, используют световые лучи и специальные метки на шестерне распредвала для определения его положения.
-
Влияние на производительность: Датчик положения распредвала играет ключевую роль в системе управления двигателем. Он обеспечивает точную синхронизацию работы распредвала и коленчатого вала, что критически важно для оптимизации процессов впрыска топлива и зажигания. Неправильная работа датчика может привести к снижению мощности, увеличению расхода топлива и повышению выбросов вредных веществ.
-
Диагностика и неисправности: Современные автомобили оснащены бортовыми диагностическими системами, которые могут выявлять неисправности датчика положения распредвала. При сбоях в работе датчика на приборной панели может загореться индикатор “Check Engine”, а в системе диагностики могут появиться коды ошибок, указывающие на проблемы с датчиком или его проводкой. Это позволяет быстро выявлять и устранять неисправности, что значительно упрощает процесс обслуживания автомобиля.
Как проверить датчик распредвала?
Без осциллографа под рукой (даже простой китайский «конструктор» DSO-138 может оказаться полезным) проверка возможна лишь на базовом уровне.
- Читайте также:
Необходимо проверить состояние контактов в разъеме – убедиться в надежности соединения, отсутствии влаги и следов коррозии. Во время работы двигателя можно воспользоваться светодиодным пробником: на датчиках Холла он будет попеременно мигать красным и белым светодиодом с частотой, соответствующей частоте вращения мотора. Если сигнал в таком виде поступает к разъему ЭБУ, можно с уверенностью сказать, что датчик и его проводка функционируют исправно.
Вас также заинтересует:
- Функции датчика положения дроссельной заслонки, его регулировка и возможные неисправности
- ДМРВ — что это такое, признаки неисправности и способы проверки
- Назначение и конструкция датчика детонации двигателя
Если зафиксированы ошибки P0340 или P0341, стоит проверить установку фаз газораспределения. Датчик следует извлечь и очистить от возможной налипшей стружки.
На некоторых двигателях датчики положения коленчатого вала и распредвала являются унифицированными – в качестве диагностической меры можно поменять их местами. Если ошибка продолжает появляться по распредвалу, это однозначно указывает на исправность самого датчика.
Видео: Замена датчика положения распредвала
Роль датчика положения распредвала в системе управления двигателем
Датчик положения распредвала (ДПР) является одним из ключевых компонентов системы управления двигателем внутреннего сгорания. Его основная функция заключается в определении положения распредвала относительно коленчатого вала, что критически важно для синхронизации работы двигателя. Правильная работа ДПР обеспечивает оптимальное время впрыска топлива и зажигания, что, в свою очередь, влияет на мощность, экономичность и экологичность работы двигателя.
Датчик положения распредвала может быть выполнен на основе различных принципов работы, включая магнитные, оптические и индуктивные технологии. Наиболее распространенными являются магнитные датчики, которые используют эффект Холла для определения положения распредвала. В этом случае на распредвале устанавливается магнитный элемент, а сам датчик фиксируется вблизи. Когда магнитный элемент проходит мимо датчика, он создает электрический сигнал, который передается в блок управления двигателем (БКД).
Блок управления двигателем, получая информацию от ДПР, сравнивает ее с данными от других датчиков, таких как датчик положения коленчатого вала. Это позволяет БКД точно определить момент зажигания и время впрыска топлива, что критически важно для обеспечения эффективной работы двигателя. Неправильная работа ДПР может привести к сбоям в работе двигателя, увеличению расхода топлива и повышению выбросов вредных веществ.
Кроме того, датчик положения распредвала играет важную роль в системах изменения фаз газораспределения (VVT). Эти системы позволяют изменять угол открытия и закрытия клапанов в зависимости от режима работы двигателя, что способствует улучшению его характеристик. ДПР обеспечивает необходимую информацию для корректной работы таких систем, что позволяет оптимизировать производительность двигателя на различных оборотах.
Диагностика датчика положения распредвала включает в себя проверку его электрических характеристик, а также визуальный осмотр на предмет механических повреждений или загрязнений. Для проверки работоспособности датчика можно использовать мультиметр, измеряя сопротивление и напряжение на выходе. Также важно учитывать, что многие современные автомобили оснащены системой самодиагностики, которая может выявлять неисправности в работе ДПР и выдавать соответствующие коды ошибок.
В случае неисправности датчика положения распредвала, водитель может столкнуться с различными проблемами, такими как затрудненный запуск двигателя, нестабильная работа на холостом ходу, потеря мощности и увеличение расхода топлива. Поэтому регулярная диагностика и обслуживание этого компонента являются важными для поддержания надежности и эффективности работы двигателя.
Вопрос-ответ
Какова роль датчика положения распредвала в двигателе?
Датчик положения распредвала отвечает за определение угла поворота распредвала и его положения относительно коленчатого вала. Эта информация необходима для точного управления временем впрыска топлива и зажигания, что обеспечивает оптимальную работу двигателя и его эффективность.
Какие симптомы могут указывать на неисправность датчика положения распредвала?
Неисправность датчика может проявляться в виде трудностей при запуске двигателя, нестабильной работы на холостом ходу, потери мощности, а также загорания индикатора “Check Engine” на приборной панели. В некоторых случаях могут возникать проблемы с переключением передач в автоматических трансмиссиях.
Как проводится диагностика датчика положения распредвала?
Диагностика начинается с проверки кода ошибок с помощью сканера OBD-II, который может выявить неисправности, связанные с датчиком. Далее проверяются электрические соединения и напряжение на выходе датчика. В некоторых случаях может потребоваться замерить сопротивление или провести тест на работоспособность с помощью осциллографа.
Советы
СОВЕТ №1
Перед началом диагностики датчика положения распредвала обязательно ознакомьтесь с технической документацией вашего автомобиля. Это поможет вам понять, какие параметры и значения являются нормальными для вашего конкретного двигателя.
СОВЕТ №2
При проверке датчика используйте мультиметр для измерения сопротивления и напряжения. Это позволит вам выявить возможные неисправности, такие как обрыв цепи или короткое замыкание, что может существенно упростить процесс диагностики.
СОВЕТ №3
Обратите внимание на состояние проводки и разъемов, связанных с датчиком. Часто проблемы с датчиком могут быть вызваны коррозией, повреждениями или плохими контактами в электрических соединениях.
СОВЕТ №4
Если после проверки датчика и его подключения проблема не решена, рассмотрите возможность использования сканера OBD-II для считывания кодов ошибок. Это может дать дополнительную информацию о состоянии системы зажигания и впрыска, что поможет в дальнейшей диагностике.
