Датчик положения дроссельной заслонки (ДПДЗ) — ключевой элемент системы управления двигателем, определяющий положение дроссельной заслонки и передающий информацию в электронный блок управления. Его правильная работа критична для оптимизации инжекторной системы питания, что влияет на расход топлива, динамику разгона и общую производительность автомобиля. В статье рассмотрим назначение ДПДЗ, его принцип работы, распространенные неисправности и их последствия, что поможет владельцам автомобилей лучше понять важность этого датчика и своевременно выявлять проблемы.
Назначение датчика положения дроссельной заслонки
Датчик положения дросселя (ДПДЗ) измеряет угол открытия заслонки дросселя и скорость её перемещения. На основании полученных данных электронный блок управления (ЭБУ) формирует импульсы, которые подаются на топливные форсунки. Например, при резком нажатии на педаль акселератора, благодаря информации от ДПДЗ, ЭБУ увеличивает продолжительность импульсов, поступающих на форсунки, что обеспечивает большую подачу топлива и корректирует угол зажигания.

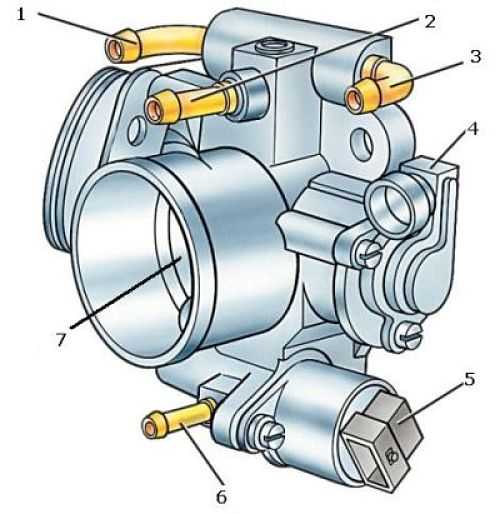

Датчик установлен непосредственно на дроссельном узле и жестко соединен со штоком оси заслонки, что позволяет ему постоянно отслеживать изменения в её положении.
Эксперты в области автомобильной электроники подчеркивают важность датчика положения дроссельной заслонки (ДПДЗ) для эффективной работы современных двигателей внутреннего сгорания. Этот компонент отвечает за передачу информации о положении дроссельной заслонки в блок управления двигателем, что позволяет оптимизировать подачу топлива и воздуха. Правильная работа ДПДЗ критически важна для достижения максимальной производительности и экономии топлива. При неисправности датчика могут возникать проблемы с ускорением, увеличением расхода топлива и даже задымлением выхлопа. Специалисты рекомендуют регулярно проверять состояние ДПДЗ, так как его замена может значительно улучшить динамику автомобиля и снизить вредные выбросы в атмосферу.
Виды и конструкция ДПДЗ
Существует два типа датчика ПДЗ, которые используются на авто:
- контактный (потенциометр);
- бесконтактный (магниторезистивный).
Первый используется всем автопроизводителями, а второй продается отдельно и используется как альтернатива контактному элементу.
Любой потенциометр состоит из двух основных составляющих – ползунка (подвижный элемент) и резистивных дорожек, относительно которых осуществляется перемещение. Эти два элемента постоянно контактируют между собой.
Принцип работы такого датчика дроссельной заслонки очень прост. Ползунок имеет жесткое соединение с осью заслонки. При нажатии на акселератор, заслонка открывается, что приводит к проворачиванию оси, при этом перемещается и бегунок из-за чего изменяется длина резистивных дорожек которые задействованы в электрической цепи.
На этом датчике положения дросселя имеется три вывода для подключения проводки. Один из них – масса, а два других «плюсовые», но на один из них подводиться напряжение, а со второго снимается значение.
А работает все так: при полностью закрытой заслонке, бегунок находится в крайнем положении, что обеспечивает на выходе минимальное напряжение – 0,5-0,7 В, поскольку в цепи задействован лишь небольшой участок дорожек. При нажатии на акселератор, заслонка начинает открываться, а бегунок перемещается, увеличивая длину резистивных дорожек, задействованных в цепи, из-за чего повышается сопротивление и прямо пропорционально ему – напряжение на выходе.
При полностью открытой заслонке – сопротивление максимально и показатель напряжения – тоже (4 В и выше). На все эти изменения напряжения и реагирует электронный блок.
Читайте также:
Магниторезистивные ДПДЗ по конструкции несколько отличаются. Принцип его работы основан на изменении напряжения от воздействия магнитного поля. У такого датчика ПДЗ тоже присутствует бегунок, но он не контактирует с другой составной частью, у него установлен постоянный магнит. Второй же элемент датчика – электронный, и чувствительный к изменению магнитного поля, которое создает бегунок. То есть, работа такого достаточно проста – ось заслонки при открывании смещает бегунок, из-за чего магнитное поле тоже перемещается, а на это реагирует электронный элемент.
Магниторезистивные датчики дросселя являются более совершенными и реже ломаются, но и стоят они дороже обычных потенциометрических ДПДЗ. Но поскольку вторые – более распространены, то и в дальнейшем их и будем рассматривать.
| Признак неисправности | Возможная причина | Рекомендуемые действия |
|---|---|---|
| Неустойчивый холостой ход | Износ резистивного слоя ДПДЗ | Замена ДПДЗ |
| Провалы при нажатии на педаль газа | Обрыв цепи ДПДЗ | Проверка проводки, замена ДПДЗ |
| Повышенный расход топлива | Неправильная калибровка ДПДЗ | Регулировка или замена ДПДЗ |
| Затрудненный запуск двигателя | Замыкание в цепи ДПДЗ | Проверка проводки, замена ДПДЗ |
| Отсутствие реакции на педаль газа | Полный выход из строя ДПДЗ | Замена ДПДЗ |
Интересные факты
Вот несколько интересных фактов о датчике положения дроссельной заслонки (ДПДЗ):
-
Принцип работы: ДПДЗ обычно работает на основе потенциометра, который измеряет угол открытия дроссельной заслонки. Это позволяет электронным системам управления двигателем точно определять, сколько воздуха поступает в двигатель, что критически важно для оптимизации работы двигателя и снижения выбросов.
-
Влияние на экономию топлива: Правильная работа ДПДЗ напрямую влияет на экономию топлива. Если датчик неисправен или неправильно откалиброван, это может привести к избыточному потреблению топлива, так как система управления двигателем не сможет корректно регулировать подачу топлива в зависимости от нагрузки и оборотов.
-
Связь с другими системами: ДПДЗ не работает в изоляции. Он взаимодействует с другими датчиками и системами автомобиля, такими как датчик массового расхода воздуха (ДМРВ) и система управления впрыском. Это взаимодействие позволяет автомобилю адаптироваться к различным условиям вождения и обеспечивать оптимальную производительность и эффективность.
Выход из строя и признаки неисправности датчика ПДЗ
Видео: Проблемы с датчиком положения дроссельной заслонки (ДПДЗ)
Ресурс датчика дросселя точно не установлен, он может отработать и 60 тыс. км пробега, а может уже создавать проблемы и через 5 тыс. км.
Существует несколько признаков, сигнализирующих о возникновении проблем с работой ДПДЗ:
- затрудненный пуск силовой установки;
- остановка работы мотора на «нейтрали»;
- увеличенные обороты холостого хода;
- возникновение рывков при ускорении;
- увеличение потребление бензина;
Помимо этих признаков, на многих авто бортовой компьютер начинает выдавать сигнал ошибки, указывающий на неисправность датчика положения дроссельной заслонки.
Причиной всех этих явлений обычно становиться контактная пара – бегунок и дорожки. В некоторых случаях проблемы начинает создавать стертый резистивный слой дорожки в месте крайнего положения бегунка. В результате сопротивление на этом участке значительно возрастает, а вместе с ним и напряжение. И получается, что при закрытой заслонке на электронный блок поступает напряжение, значение которого соответствует полностью открытого дросселя.
Вторая причина выхода может возникать из-за контактных наконечников бегунка. При их повреждении они очень быстро начинают затирать резистивный слой дорожек.
-
Читайте также:
Если возникает поломка в работе датчика ПДЗ электронный блок переходит на аварийную работу и для управления топливной системой перестает брать данные от этого датчика. В таком случае работа ЭБУ основывается на показаниях датчиков положения коленвала и массового расхода воздуха.
Проверка и замена
Следует отметить, что многие признаки неисправности датчика положения дроссельной заслонки могут наблюдаться и у других датчиков. Поэтому важно уметь правильно определить, действительно ли причиной проблем с работой двигателя является именно датчик дросселя.
Если у вас есть сканер, процесс диагностики становится значительно проще. Достаточно подключить устройство, считать код ошибки, расшифровать его и выяснить, что проблема заключается в ДПДЗ. Однако не всегда есть возможность воспользоваться таким оборудованием.
Проверить датчик заслонки можно с помощью обычного мультиметра, настроенного на измерение напряжения. Диагностика датчика дроссельной заслонки не требует специальных навыков и может быть выполнена даже новичком.
Видео: Как проверить дпдз, проверяем по мануалу
Для проверки необходимо подключить щуп прибора к «минусовому» выводу (обычно черного цвета) и «плюсовому», с которого снимаются показания. Чтобы его выявить необходимо включить зажигание и сделать замер. Если на дисплей выведется значение в 4-5 В, значит, щуп подключен к подающему выводу и следует его переустановить на другой.
Если датчик исправен, то после подключения щупа к необходимому выводу значение на дисплее должно снизиться до 0,5-0,7 В. Для дальнейшей проверки следует рукой плавно открыть дроссель. При этом напряжение на выводах должно возрастать, а при полностью открытой заслонке его значение должно установиться на уровне 4-5 В. После отпускания дросселя показания мультиметра должны снизиться.
Если эти условия замеров не соблюдаются, то ДПДЗ неисправен. Конструкция его неразборная, поэтому он ремонту не подлежит, а при его поломке он просто заменяется. Хотя все же некоторые пытаются произвести оценку состояния составных элементов, предварительно его разобрав.
Сделать диагностику можно аккуратно поддев и сняв верхнюю крышку, которая приклеена к корпусу. После этого получим доступ к пластине с резистивными дорожками, к которой припаяны выводы. Распаяв выводы, можно эту пластину извлечь и оценить состояние резистивного слоя дорожек и контактных наконечников бегунка. Но зачастую восстановить повреждения и затертости невозможно, поэтому и не стоит заморачиваться с разборкой этого элемента, а сразу приобрести новый для смены.
- Читайте также:
Для замены необходима только отвертка и новый датчик положения дросселя. Перед откручиваем двух болтов крепления следует отсоединить колодку с проводами, подходящими к нему. Затем выкручиваем крепежные элементы и извлекаем неисправный элемент, а на его место установить новый, проследив за тем, чтобы он плотно сел на шток оси. Фиксируем установленный датчик дросселя болтами и подсоединяем колодку.
Совместимость ДПДЗ с различными системами управления двигателем
Датчик положения дроссельной заслонки (ДПДЗ) является важным компонентом системы управления двигателем, который отвечает за определение положения дроссельной заслонки и передачу этой информации в блок управления двигателем (ECU). Совместимость ДПДЗ с различными системами управления двигателем зависит от нескольких факторов, включая тип используемого датчика, его электрические характеристики и протоколы передачи данных.
Существует несколько типов ДПДЗ, включая аналоговые и цифровые датчики. Аналоговые датчики, как правило, выдают напряжение, пропорциональное углу открытия дроссельной заслонки, в то время как цифровые датчики используют протоколы, такие как CAN или PWM, для передачи данных. Это различие в типах датчиков может влиять на их совместимость с различными системами управления двигателем. Например, если ECU автомобиля предназначен для работы с аналоговым сигналом, то использование цифрового ДПДЗ может привести к неправильной работе системы.
Кроме того, важным аспектом совместимости является диапазон рабочих напряжений и токов, которые поддерживает ДПДЗ. Разные производители могут использовать различные стандарты, и если ДПДЗ не соответствует требованиям ECU, это может привести к сбоям в работе двигателя. Поэтому перед заменой датчика необходимо убедиться, что его характеристики соответствуют требованиям системы управления.
Также стоит учитывать, что некоторые системы управления двигателем могут иметь специфические алгоритмы обработки данных, получаемых от ДПДЗ. Например, в современных автомобилях с системой впрыска топлива и системой управления двигателем, основанной на алгоритмах адаптивного управления, информация о положении дроссельной заслонки может использоваться для оптимизации работы двигателя в различных режимах. В таких случаях использование неподходящего ДПДЗ может привести к снижению эффективности работы двигателя и увеличению расхода топлива.
Совместимость ДПДЗ также может зависеть от производителя автомобиля. Некоторые автопроизводители разрабатывают собственные датчики, которые могут иметь уникальные характеристики и протоколы передачи данных. Поэтому при замене ДПДЗ на аналогичный компонент от другого производителя важно учитывать не только электрические характеристики, но и совместимость с программным обеспечением ECU.
В заключение, совместимость датчика положения дроссельной заслонки с различными системами управления двигателем является критически важным аспектом, который необходимо учитывать при его выборе и замене. Правильный выбор ДПДЗ, соответствующего требованиям системы управления, поможет обеспечить надежную и эффективную работу двигателя, а также снизить риск возникновения неисправностей.
Вопрос-ответ
Как ведёт себя машина при неисправном датчике дроссельной заслонки?
Если неисправен датчик положения дроссельной заслонки, мотор начинает работать нестабильно. Все потому, что блок управления не способен правильно регулировать положение заслонки, что приводит к образованию неоптимальной смеси топлива с кислородом.
Сколько стоит датчик ДПДЗ?
Датчик положения дроссельной заслонки ВАЗ 2108-2112, 2123, 21213. Lada. Цена: 480 руб.
-
Читайте также:
Советы
СОВЕТ №1
Регулярно проверяйте состояние датчика положения дроссельной заслонки. Это поможет избежать проблем с работой двигателя и повысит его эффективность. Если вы заметили резкие изменения в работе автомобиля, такие как провалы в мощности или нестабильные обороты, стоит обратить внимание на ДПДЗ.
СОВЕТ №2
При замене датчика положения дроссельной заслонки всегда используйте оригинальные или качественные аналоги. Некачественные детали могут привести к неправильной работе системы впрыска и ухудшению динамики автомобиля.
СОВЕТ №3
Не забывайте о необходимости калибровки нового датчика после его установки. Это поможет обеспечить точность показаний и корректную работу системы управления двигателем. Обратитесь к специалисту или используйте диагностическое оборудование для выполнения этой процедуры.
СОВЕТ №4
Следите за чистотой дроссельной заслонки и датчика. Накопление грязи и отложений может негативно сказаться на работе ДПДЗ. Регулярная чистка поможет продлить срок службы датчика и улучшить общую производительность двигателя.
