Датчик детонации двигателя автомобиля и его назначение

Датчик детонации двигателя автомобиля контролирует сгорание топливовоздушной смеси и предотвращает детонацию. В статье рассмотрим принцип работы этого элемента, его назначение и признаки неисправности, которые могут ухудшить производительность двигателя. Понимание работы датчика поможет автовладельцам своевременно выявлять и устранять проблемы, что увеличит срок службы двигателя и улучшит его экономичность.

Чем опасно детонационное сгорание и что его может вызвать ?

Если хотя бы одно из условий не выполняется, существует высокая вероятность возникновения детонационного сгорания, что может привести к серьезным повреждениям. Суть этого явления заключается в том, что часть топлива в камере сгорания самовоспламеняется из-за ряда факторов. Это происходит до того, как искра образуется между электродами свечи зажигания, то есть смесь воспламеняется преждевременно.

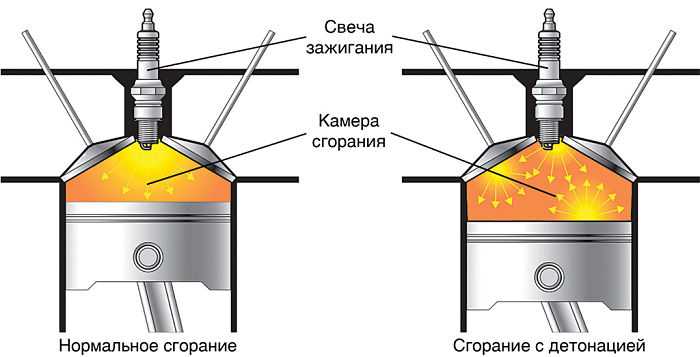

Детонационное сгорание имеет характерные особенности, схожие с взрывом. Процесс сгорания смеси происходит значительно быстрее и сопровождается повышенным давлением и температурой, которые значительно превышают показатели обычного горения топливовоздушной смеси.

Последствия такого сгорания могут быть серьезными: это может привести к оплавлению днища поршня, его прогоранию или повреждению клапанов. В целом, детонация в двигателе может нанести значительный ущерб и потребовать дорогостоящего и длительного ремонта.

Причинами возникновения детонации могут быть:

• некачественный бензин с низким октановым числом;
• особенности конструкции двигателя (степень сжатия в цилиндре, форма камеры сгорания, расположение свечи зажигания и т. д.);
• изменения в рабочих условиях цилиндров (неправильный угол опережения зажигания, работа под нагрузкой, образование значительного слоя нагара, ухудшение качества топливовоздушной смеси).

Датчик детонации является важным компонентом системы управления двигателем автомобиля. Эксперты отмечают, что его основная функция заключается в обнаружении детонации, или “стука”, в цилиндрах двигателя. Это явление может привести к серьезным повреждениям, если его не предотвратить. Датчик фиксирует колебания, возникающие при неправильном сгорании топливно-воздушной смеси, и передает информацию в блок управления двигателем. На основе полученных данных система может корректировать угол зажигания и другие параметры работы двигателя, что способствует повышению его эффективности и снижению выбросов вредных веществ. Таким образом, правильная работа датчика детонации не только увеличивает срок службы двигателя, но и улучшает его производительность.

Датчик детонации. Это нужно знать

Как с этим бороться?

Один из самых простых методов избавления от детонации – это изменение угла зажигания. Ведь этот параметр значительно влияет на работу силового агрегата. При позднем зажигании топливо не успевает полностью сгореть, что сказывается на мощности, приемистости, потреблению топлива. А при раннем угле зажигания как раз и появляется детонационное сгорание – топливо сгорает раньше времени, что приводит к появлению ударных нагрузок на поршневую группу и кривошипно-шатунный механизм.

В карбюраторных автомобилях от детонации избавлялись  путем проворота трамблера, обеспечивая более позднее зажигание.

В современных  инжекторных авто вручную изменить угол опережения невозможно, поскольку корректировка данного параметра выполняется электронной системой управления двигателем. По сути, автомобиль сам регулирует зажигание так, чтобы обеспечить максимальный выход мощности при минимально возможном потреблении топлива. Причем это достигается на немного раннем зажигании, когда угол устанавливается так, чтобы не возникало детонационного сгорания. Но как уже сказано, возникновение данного эффекта зависит от множества факторов.

Интересные факты

Вот несколько интересных фактов о датчике детонации двигателя автомобиля и его назначении:

1. Принцип работы: Датчик детонации, также известный как датчик стука, работает на основе пьезоэлектрического эффекта. Он улавливает вибрации и звуковые волны, возникающие при детонации (неконтролируемом сгорании топливной смеси) в цилиндрах двигателя. Эти сигналы затем передаются в блок управления двигателем, который может корректировать параметры работы двигателя для предотвращения повреждений.

2. Увеличение мощности и экономии топлива: Благодаря своевременному обнаружению детонации, датчик позволяет системе управления двигателем оптимизировать угол опережения зажигания и соотношение воздух-топливо. Это не только предотвращает повреждение двигателя, но и способствует увеличению его мощности и улучшению топливной экономичности.

3. Чувствительность к качеству топлива: Датчики детонации особенно важны для двигателей, работающих на бензине с низким октановым числом. Некачественное топливо может привести к преждевременной детонации, что, в свою очередь, может вызвать серьезные повреждения двигателя. Датчик помогает адаптировать работу двигателя к условиям, обеспечивая его надежность и долговечность.

Видео: Датчики детонации

Датчики детонации

Датчик детонации. Назначение и виды

Для того, что исключить вероятность возникновения детонации в двигателе в его конструкцию включен датчик детонации (ДД). Назначение у него всего одно – выявление появления детонации в цилиндрах и подачи сигнала об этом на блок управления. А тот в свою очередь просто уменьшит угол опережения (сделает зажигание более поздним) из-за чего детонационное сгорание пропадет.

Для своей работы датчик детонации использует одну из особенностей детонационного сгорания. Его появление сопровождается ударными нагрузками и как следствие – звонким металлическим стуком и усиленной вибрацией. Вот на это все и реагирует датчик. За основу работы датчика взят пьезоэффект, суть которого – преобразование механического действия в электрический импульс.

Датчики детонации бывают двух видов:

1. Широкополосный;
2. Датчик детонации резонансного типа.

На многих автомобилях применяется широкополосный  датчик. Он выполнен в виде массивной шайбы с выводами для подключения проводки. Закрепляется он непосредственно на двигателе при помощи болта. Такой по конструкции ДД применяется, к примеру, на инжекторных ВАЗ, Daewoo Lanos, Subaru Impreza и т. д.

Но есть и  другой тип датчиков —  датчик детонации резонансного типа.  По конструкции они напоминают датчик давления масла, и он уже крепиться на двигателе при помощи резьбового штуцера. Такой элемент используется, к примеру, на автомобилях Toyota.

Конструкция и принцип действия датчика детонации

Поскольку первый вариант конструкции встречается наиболее часто, именно его мы и будем рассматривать далее.

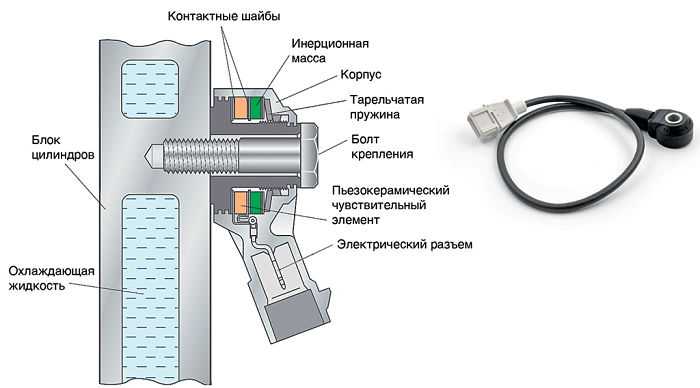

Он состоит из двух частей корпуса – внешней и внутренней. Внутри последней имеется отверстие для крепежного болта. Внутри корпуса расположена пьезокерамическая шайба, соединенная с проводами, которые ведут к контактам, а также изолятор и стальной грузик. На выводах проводов установлен регулируемый резистор.

Принцип работы следующий: при корректно установленном зажигании детонация отсутствует, что исключает повышенную вибрацию. Грузик практически не оказывает влияния на пьезоэлемент, поэтому он не генерирует электрический импульс, а если и генерирует, то его величина незначительна, и резистор его не пропускает.

Когда возникает детонационное сгорание, вибрация силового агрегата значительно увеличивается, что приводит к большему воздействию грузика на пьезокерамическую шайбу, и, соответственно, электрический импульс возрастает. При достижении определенного уровня он пробивает резистор и поступает в электронный блок, который принимает меры, снижая угол опережения.

Таким образом, все довольно просто: увеличение вибрации приводит к снижению угла, и зажигание становится более поздним, что предотвращает возникновение детонации. Несмотря на простоту своего принципа действия, этот датчик играет важную роль, так как защищает двигатель от негативных условий работы.

Видео: Реакция датчика детонации на двигателе

Ещё кое-что полезное для Вас:

• Секрет правильной раскоксовки поршневых колец
• Бензин: виды, марки, основные показатели качества
• Дизельное топливо: марки, маркировка, показатели качества

https://youtube.com/watch?v=scvdGuNUDZk

Признаки неисправности

Датчик детонации имеет простую конструкцию, однако в его функционировании могут возникать различные проблемы. Основным признаком неисправности является снижение мощности двигателя и увеличение расхода топлива.

Особенность неисправностей датчика заключается в том, что подобные симптомы могут также указывать на проблемы в системах питания и зажигания. Поэтому многие владельцы автомобилей пытаются решить проблему через регулировку, обслуживание или замену компонентов этих систем, не обращая внимания на сам датчик.

Ситуация здесь достаточно ясная. Если электронный блок управления (ЭБУ) обнаружит неисправность датчика детонации, он перейдет в аварийный режим, устанавливая более позднее зажигание, чтобы предотвратить детонацию. Это, в свою очередь, приводит к снижению мощности и увеличению расхода топлива.

При возникновении поломки датчика детонации загорается индикатор «Check engine», сигнализируя о неисправности.

Однако стоит отметить, что контрольная лампа не всегда горит постоянно. При неисправности датчика возможно кратковременное загорание индикатора, которое может проявляться только под нагрузкой, что не всегда заметно. Кроме того, для определения точного места неисправности требуется подключение сканера, что не всегда возможно. Далее необходимо получить код ошибки и выяснить, действительно ли причиной проблем с работой двигателя является именно этот датчик.

Если у вас нет сканера, рекомендуем обратить внимание на модель корейского производства Scan Tool Pro Black Edition.

К основным преимуществам этого устройства можно отнести его совместимость с 99% автомобилей, начиная с 1993 года, а также возможность диагностики не только двигателя, но и других систем автомобиля (например, ABS, ESP, коробки передач и трансмиссии). Устройство также отображает работу всех датчиков (включая датчик детонации) в реальном времени, VIN автомобиля, фактический пробег, версию ЭБУ и многое другое.

С помощью Scan Tool Pro можно получить код ошибки и выяснить, действительно ли причиной проблем с работой двигателя является датчик детонации. О наличии неисправности могут свидетельствовать следующие коды ошибок: P0325, P0326, P0327, P0328.

Даже если сканер указывает на проблемы с датчиком детонации, это не всегда означает, что он вышел из строя. Возможны также обрывы проводки, ведущей к датчику, или окисление контактов, что также может вызывать сбои в передаваемых на ЭБУ данных.

Проверка работоспособности и замена

Поэтому в обязательном порядке при появлении указанных признаков, проверяется работоспособность этого датчика детонации. А сделать это можно двумя способами.

1. Первый заключается в замере сопротивления ДД. Для этого необходимо подключить к его выводам мультиметр, выставленный на проверку сопротивления с уровнем измерения до 2 кОм. После подключения на дисплей выведется значение сопротивления датчика. Затем необходимо несильно постучать по нему ключом или небольшим молоточком. Из-за ударов пьезоэлемент будет срабатывать, что привет к увеличению сопротивления. У исправного датчика значение должно повышаться при ударе и сразу же возвращаться к обычному значению. Если сброса сопротивления не происходит – датчик неисправен.
2. Второй способ лучше, поскольку позволяет оценить исправность датчика на работающем двигателе, что дает более точную информацию о его состоянии. Для этого необходимо запустить мотор и установить 1500-2000 об/мин на тахометре. При этом обороты должны держаться стабильно и не плавать. Далее подбираемся к установленному на моторе датчику и ключом или молоточком наносим по нему несильные удары. Если устройство исправно, то он воспримет эти удары за детонацию и передаст сигнал на ЭБУ, а тот уже скорректирует угол. Из-за этого обороты двигателя понизятся, а после прекращения постукиваний, они вернутся до заданного значения.

Таким простыми способами можно проверить датчик детонации двигателя. Единственная проблема, которая может возникнуть при проверке или замене – это место расположения. У 8-клапанных двигателей обычно до него добраться несложно. А вот у моторов на 16 клапанов он обычно располагается под выпускным коллектором, поэтому доступ до него затруднителен.

ДД ремонту не подлежит, поэтому при выявлении его неисправности он просто заменяется. И сделать это было бы нетруддно, если бы ни неудобное его расположение. В некоторых случая добраться до него можно только из-под автомобиля.

Но сама замена – простая. Отсоединяется фишка с проводкой, а затем выкручивается болт крепления или сам датчик (зависит от его конструкции). После на место устанавливается новый элемент и подключается к проводке.

Роль датчика детонации в системе управления двигателем

Датчик детонации является важным компонентом системы управления двигателем, который отвечает за мониторинг и анализ работы двигателя в режиме реального времени. Его основная задача заключается в обнаружении детонации — явления, при котором топливо в цилиндрах двигателя воспламеняется неравномерно, что может привести к серьезным повреждениям двигателя и снижению его эффективности.

Датчик детонации обычно устанавливается на блоке цилиндров двигателя и представляет собой пьезоэлектрический элемент, который реагирует на вибрации и звуковые волны, возникающие в результате детонации. Когда происходит детонация, датчик фиксирует изменения в частоте и амплитуде колебаний, которые затем преобразуются в электрический сигнал. Этот сигнал передается в блок управления двигателем (ECU), который анализирует данные и принимает решения о корректировке параметров работы двигателя.

• Оптимизация работы двигателя: Датчик позволяет ECU регулировать угол опережения зажигания и состав топливной смеси, что способствует более эффективному сгоранию топлива и снижению выбросов вредных веществ.
• Защита двигателя: Обнаружение детонации позволяет предотвратить серьезные повреждения двигателя, такие как трещины в поршнях или повреждения клапанов, которые могут возникнуть в результате неправильного сгорания топлива.
• Улучшение экономичности: Своевременная коррекция параметров работы двигателя на основе данных от датчика детонации способствует снижению расхода топлива и повышению общей экономичности автомобиля.
• Диагностика неисправностей: Датчик детонации также может использоваться для диагностики проблем в системе зажигания или подачи топлива. Если датчик фиксирует постоянные колебания, это может указывать на необходимость проверки других компонентов двигателя.

Таким образом, датчик детонации играет ключевую роль в обеспечении надежной и эффективной работы двигателя автомобиля. Его правильная работа и своевременная диагностика могут значительно продлить срок службы двигателя и улучшить его эксплуатационные характеристики.

Вопрос-ответ

Как работает датчик детонации в автомобиле?

Датчик детонации работает на основе пьезоэлектрического эффекта. Он улавливает вибрации и звуковые волны, возникающие при детонации в цилиндрах двигателя. Когда датчик фиксирует аномальные колебания, он отправляет сигнал в блок управления двигателем, который может изменить угол зажигания или другие параметры для предотвращения повреждений.

Почему важно следить за состоянием датчика детонации?

Состояние датчика детонации критично для нормальной работы двигателя. Если датчик неисправен, это может привести к неправильной настройке зажигания, что, в свою очередь, может вызвать детонацию, снижение мощности, увеличение расхода топлива и даже серьезные повреждения двигателя. Регулярная диагностика и замена датчика при необходимости помогут избежать этих проблем.

Каковы признаки неисправности датчика детонации?

Признаки неисправности датчика детонации могут включать в себя увеличение расхода топлива, потерю мощности, появление стуков или посторонних звуков в двигателе, а также загорание индикатора “Check Engine” на приборной панели. Если вы заметили эти симптомы, рекомендуется провести диагностику системы зажигания и датчиков двигателя.

Советы

СОВЕТ №1

Регулярно проверяйте состояние датчика детонации. Это поможет предотвратить проблемы с двигателем и повысить его эффективность. Если вы заметили ухудшение работы двигателя или появление стуков, обратитесь к специалисту для диагностики.

СОВЕТ №2

Используйте качественное топливо. Низкокачественное топливо может привести к детонации, что негативно скажется на работе датчика и всего двигателя. Выбирайте проверенные АЗС и следите за октановым числом топлива.

СОВЕТ №3

Обратите внимание на систему зажигания. Неправильная работа свечей зажигания или катушек может вызвать детонацию. Регулярно проверяйте и при необходимости заменяйте эти компоненты, чтобы избежать проблем с датчиком детонации.

СОВЕТ №4

Не игнорируйте сигналы приборной панели. Если загорается индикатор неисправности двигателя, это может указывать на проблемы с датчиком детонации. Не откладывайте диагностику, чтобы избежать серьезных повреждений двигателя.

Датчик детонации является важным компонентом системы управления двигателем, который отвечает за мониторинг и анализ работы двигателя в режиме реального времени. Его основная задача заключается в обнаружении детонации — явления, при котором топливо в цилиндрах двигателя воспламеняется неравномерно, что может привести к серьезным повреждениям двигателя и снижению его эффективности.

Датчик детонации обычно устанавливается на блоке цилиндров двигателя и представляет собой пьезоэлектрический элемент, который реагирует на вибрации и звуковые волны, возникающие в результате детонации. Когда происходит детонация, датчик фиксирует изменения в частоте и амплитуде колебаний, которые затем преобразуются в электрический сигнал. Этот сигнал передается в блок управления двигателем (ECU), который анализирует данные и принимает решения о корректировке параметров работы двигателя.

• Оптимизация работы двигателя: Датчик позволяет ECU регулировать угол опережения зажигания и состав топливной смеси, что способствует более эффективному сгоранию топлива и снижению выбросов вредных веществ.
• Защита двигателя: Обнаружение детонации позволяет предотвратить серьезные повреждения двигателя, такие как трещины в поршнях или повреждения клапанов, которые могут возникнуть в результате неправильного сгорания топлива.
• Улучшение экономичности: Своевременная коррекция параметров работы двигателя на основе данных от датчика детонации способствует снижению расхода топлива и повышению общей экономичности автомобиля.
• Диагностика неисправностей: Датчик детонации также может использоваться для диагностики проблем в системе зажигания или подачи топлива. Если датчик фиксирует постоянные колебания, это может указывать на необходимость проверки других компонентов двигателя.

Таким образом, датчик детонации играет ключевую роль в обеспечении надежной и эффективной работы двигателя автомобиля. Его правильная работа и своевременная диагностика могут значительно продлить срок службы двигателя и улучшить его эксплуатационные характеристики.
