Двигатель DOHC (Double Overhead Camshaft) — одна из самых распространенных и эффективных конструкций бензиновых и дизельных двигателей внутреннего сгорания. В статье рассмотрим характеристики, принцип работы, достоинства и недостатки этого типа двигателя. Понимание особенностей DOHC-двигателей поможет автолюбителям и специалистам оценить их производительность, экономичность и надежность, что способствует более осознанному выбору автомобилей и их обслуживанию.
Что такое двигатель DOHC и как он работает

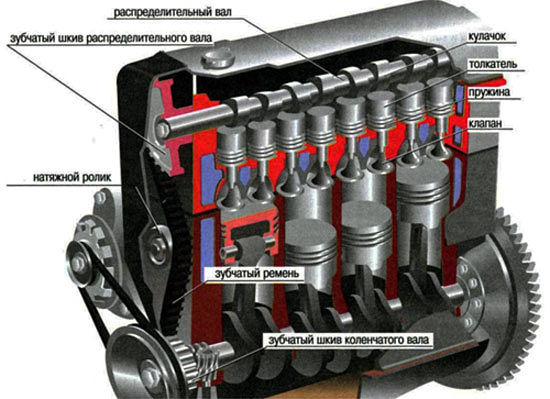

Тем не менее, просто наличие физической возможности для достижения высоких оборотов недостаточно. С увеличением оборотов возрастает влияние сопротивления впускного тракта на наполнение цилиндров, начиная от воздухозаборников и заканчивая зазорами между открытыми клапанами и их седлами. В результате кривая мощности двигателя внутреннего сгорания, достигая определенной отметки, начинает снижаться: после этой точки потери, вызванные сопротивлением впускного тракта, становятся слишком значительными.
Работа с впускным трактом не представляет особой сложности — можно увеличить диаметр дросселя, расширить каналы в головке блока цилиндров или уменьшить сопротивление воздушного фильтра. Однако клапанный механизм имеет строгие конструктивные ограничения. Диаметры тарелок впускного и выпускного клапанов не могут в сумме превышать диаметр цилиндра. Поэтому еще в начале развития двигателестроения появились примитивные многоклапанные схемы: чем больше клапанов в цилиндре, тем выше их суммарная пропускная способность, даже если диаметр каждого клапана меньше. Кроме того, такие клапаны легче, что также способствует способности двигателя развивать высокие обороты.
Ранние многоклапанные конструкции использовали нижние распределительные валы — вместо одного коромысла, управляющего «своим» клапаном, применялось вильчатое, которое одновременно приводило в действие два клапана. На мотоциклах такая компоновка благодаря своей компактности оставалась актуальной достаточно долго и даже сейчас встречается.
Однако наиболее совершенной оказалась схема с двумя распределительными валами и четырьмя клапанами на цилиндр, которая обеспечивает минимальные инерционные моменты в газораспределительном механизме, легко компонуется и эффективно работает с точки зрения соотношения проходных сечений впуска и выпуска. Газораспределительный механизм DOHC на многоклапанной головке (расшифровка DOHC — Double OverHead Camshaft, два верхних распредвала) стал фактическим стандартом в современном двигателестроении.
Важно отметить, что двигатель DOHC не обязательно подразумевает наличие «16 клапанов» (этот термин, благодаря популярности 4-цилиндровых моторов, прочно вошел в обиход, хотя о многоклапанных моторах логичнее говорить по количеству клапанов на один цилиндр: например, у 16-клапанного V8 их два). Существуют и исключения из этого правила — двухвальные «фиатовские» и «фордовские» моторы с двумя валами и двумя клапанами на цилиндр, а также японские двигатели с многоклапанной головкой, но с одним распредвалом.
Тем не менее, такие моторы считаются инженерной экзотикой, и традиционно под двигателями DOHC подразумеваются двухвальные многоклапанные конструкции.
Двигатель DOHC, или двигатель с двойным верхним распредвалом, представляет собой одну из наиболее распространенных конструкций в современных автомобилях. Эксперты отмечают, что такая компоновка позволяет более эффективно управлять впуском и выпуском газов, что в свою очередь способствует увеличению мощности и улучшению динамических характеристик двигателя. Благодаря наличию двух распредвалов, один из которых отвечает за впуск, а другой — за выпуск, достигается более точное открытие и закрытие клапанов. Это приводит к повышению эффективности сгорания топлива и снижению выбросов вредных веществ. Кроме того, DOHC-двигатели часто имеют более высокие обороты, что делает их популярными в спортивных автомобилях. Однако, как подчеркивают специалисты, такая конструкция требует более сложного обслуживания и может быть дороже в производстве.
Достоинства и недостатки
Развивать высокие обороты без риска подвисания клапанов, не теряя при этом эффективного наполнения, — главное достоинство такой компоновки. Двигатель DOHC 16V можно увидеть и на городской малолитражке, и на топовом спортбайке: потенциал у таких моторов велик. Еще в 1999 году двигатель DOHC 2.0, установленный на серийную Honda S2000, продемонстрировал мощность в 250 л.с. без турбонаддува – исключительно за счет высоких оборотов и двойного изменяемого газораспределения.
Управление газораспределением – это второй плюс двухвальной компоновки. На характеристики мотора оказывает огромное значение ширина фаз впуска и выпуска и фаза перекрытия, когда выпускной клапан в конце такта выпуска еще не закрыт, а впускной клапан уже открывается. На высоких оборотах широкое перекрытие улучшает наполнение цилиндров: инерция выхлопных газов как бы засасывает воздух в цилиндр во время перекрытия. Но зато на низких оно, наоборот, вредно: наполнение падает, часть выхлопных газов подсасывается обратно в цилиндр в начале впуска. Прижмите руку к головке блока цилиндров со снятым выхлопным коллектором и прокрутите мотор стартером, чтобы в этом убедиться: руку ощутимо присасывает к выпускным каналам.
Читайте также:
Поэтому на одновальном моторе жестко задан характер кривых мощности и крутящего момента: двигатель с узким перекрытием будет иметь хорошую тягу на низких оборотах, но начнет «чахнуть» во второй половине тахометра. Мотор с широким перекрытием, наоборот, даже со стабильностью холостых оборотов и то будет иметь серьезные проблемы, зато с набором оборотов кривая мощности резко подскочит вверх. У двухвального же мотора есть возможность, смещая хотя бы один из двух распредвалов, менять ширину фазы перекрытия клапанов, получив мотор с широким рабочим диапазоном: он хорошо тянет на низах и не сдаётся на верхах.
Характеристики DOHC-двигателей с изменяемым газораспределением сейчас наивысшие из поршневых двигателей без турбонаддува или механического наддува. Уже давно перешагнут порог в 100 л.с. с литра объема: у сверхкороткоходных двигателей, облегченных по максимуму, он уже дошел и до 200.
Однако двигатель DOHC (16-клапанный) имеет и недостатки, обусловленные конструкцией. Необходимость изготовления двух распредвалов, расточки двух постелей под них в головке блока приводит к удорожанию мотора. Отсюда и появление упомянутых выше моторов с одним валом на многоклапанных головках. И особенно это ощутимо для V-образных и оппозитных двигателей: у них уже по 4 распредвала!
Вас также заинтересует:
- VTEC — cистема изменения фаз газораспределения
- Как снять шкив коленвала?
- Симптомы неисправности датчика коленвала

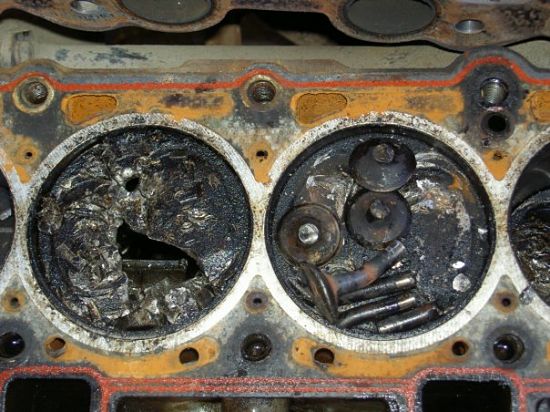

Более тонкие клапана теряют в прочности – поэтому при неправильной сборке привода ГРМ, обрыве ремня или перескоке цепи последствия гораздо серьезнее, чем у моторов с двухклапанными головками.
