Что такое дифференциал и как он работает

Дифференциал — ключевой элемент трансмиссии автомобиля, обеспечивающий распределение крутящего момента между колесами. Он важен для управления автомобилем, особенно при поворотах, позволяя колесам вращаться с разной скоростью и обеспечивая стабильность движения. В статье рассмотрим конструкцию дифференциала, его принцип работы и значение в трансмиссии, что поможет понять влияние этого компонента на производительность и безопасность автомобиля.

Для чего нужен дифференциал

При движении по прямой линии дифференциал, по сути, не является необходимым, так как колеса, ведущие в движение, вращаются с одинаковой скоростью. Однако, когда речь заходит о прохождении поворотов, ситуация меняется. В этом случае колеса движутся по разным радиусам, что приводит к различиям в пройденном расстоянии. Колесо, находящееся на внутреннем радиусе, проходит значительно меньший путь, чем колесо, расположенное на внешнем.

Если при этом обеспечить одинаковую передачу вращения на каждое колесо, одно из них может начать буксовать, что приводит к увеличению нагрузки на трансмиссию. Это, в свою очередь, вызывает ускоренный износ шин и повышает риск повреждения приводных механизмов.

Чтобы избежать таких проблем, необходимо перераспределить вращение между колесами в зависимости от условий движения. Иными словами, при прохождении поворота колесо, находящееся на внутреннем радиусе, должно замедляться, в то время как колесо на внешнем радиусе должно ускоряться. Эту функцию и выполняет дифференциал, который добавляется в конструкцию трансмиссии автомобиля.

Дифференциал является ключевым элементом в трансмиссии автомобилей, обеспечивая распределение крутящего момента между колесами. Эксперты отмечают, что его основная функция заключается в компенсации разницы в скорости вращения колес при поворотах. Когда автомобиль поворачивает, внешнее колесо проходит больший путь, чем внутреннее, и дифференциал позволяет этим колесам вращаться с разной скоростью, что улучшает управляемость и устойчивость.

Существуют различные типы дифференциалов, включая открытые, блокируемые и самоблокирующиеся, каждый из которых имеет свои преимущества и недостатки. Открытые дифференциалы наиболее распространены, но в условиях низкого сцепления они могут привести к пробуксовке. Блокируемые дифференциалы, в свою очередь, обеспечивают лучшее сцепление на сложных участках, но могут ухудшить поведение автомобиля на асфальте. Таким образом, правильный выбор дифференциала зависит от условий эксплуатации и предпочтений водителя.

Виды и их особенности дифференциалов

Интересные факты

Вот несколько интересных фактов о дифференциале и его работе:

1. Основы дифференциала: Дифференциал — это концепция из математического анализа, которая описывает, как функция изменяется в окрестности определенной точки. Он представляет собой линейное приближение изменения функции и используется для нахождения производной. В более формальном смысле, дифференциал функции ( f(x) ) в точке ( x ) обозначается как ( df = f'(x)dx ), где ( dx ) — это малое изменение переменной ( x ).

2. Применение в физике: Дифференциалы играют ключевую роль в физике, особенно в механике и термодинамике. Например, они используются для описания изменений в физических величинах, таких как скорость, ускорение и работа. Закон сохранения энергии и уравнения движения часто формулируются с использованием дифференциальных уравнений, что позволяет моделировать динамические системы.

3. Связь с интегрированием: Дифференциалы и интегралы связаны между собой через теорему о среднем значении и основной теореме математического анализа. Эта связь позволяет использовать дифференциалы для нахождения площадей под кривыми (интегрирование) и наоборот, что делает их мощным инструментом в математике и ее приложениях.

Видео: GPS Навигатор — описание и тест

Существует два типа дифференциалов в зависимости от их установки:

1. Межколесный.
2. Межосевой.

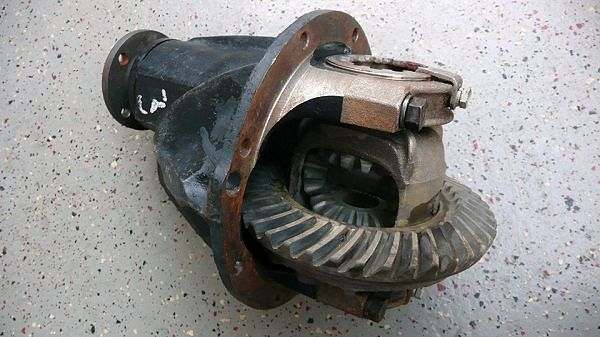

Межколесный дифференциал применяется на всех легковых автомобилях с одной ведущей осью и выполняет свою основную функцию. На заднеприводных моделях он располагается в заднем мосту и соединяется с редуктором. Это означает, что редуктор передает вращение на полуоси не напрямую, а через дифференциал.

В случае переднеприводных автомобилей, из-за отсутствия карданной передачи и моста с редуктором, вращение от коробки передач передается непосредственно на дифференциал, который находится в одном корпусе с трансмиссией. Оттуда вращение поступает на приводные валы.

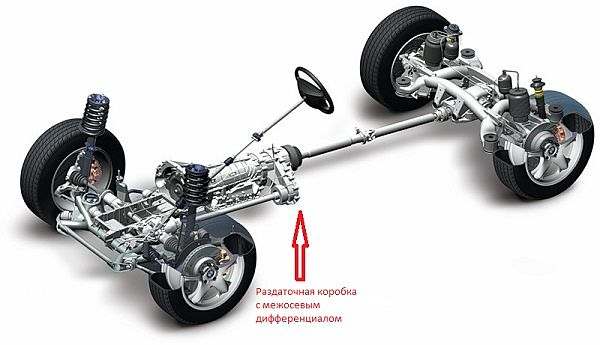

Межосевой дифференциал используется в полноприводных автомобилях, где обе оси являются ведущими. Его основная задача — корректное распределение вращения между осями при движении по неровным поверхностям. Например, когда автомобиль поднимается в гору, задняя ось оказывается ниже передней, что приводит к перераспределению веса. В этом случае дифференциал увеличивает крутящий момент на задних колесах. На спусках процесс происходит наоборот.

Кроме того, на полноприводных автомобилях необходимо распределение вращения и между колесами, поэтому в таких автомобилях используется в общей сложности три дифференциала: один межосевой и два межколесных.

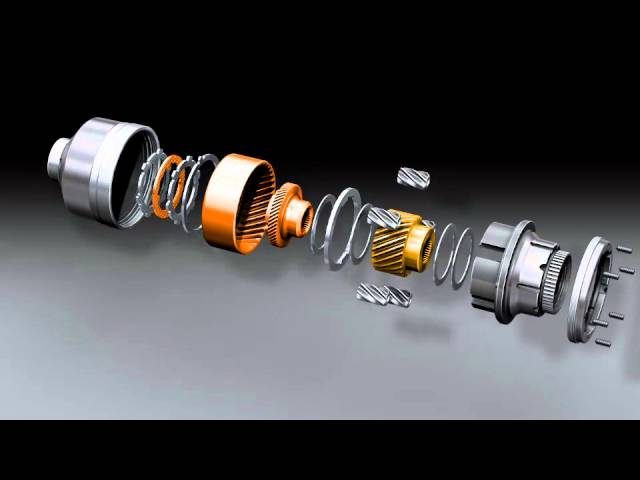

Межосевой дифференциал

Конструкция, принцип работы дифференциала

Дифференциалы, используемые на авто, делаются на основе обычного редуктора планетарного типа. Основными его составными компонентами являются:

• корпус, он же — чашка (выполняет роль ведущего элемента);
• сателлиты;
• ведомые шестеренки;

Видео: Как работает дифференциал / How Differential Steering Works (на русском)

Данная система способна применять различные типы зубчатых передач:

1. Цилиндрические.
2. Конические.
3. Червячные.

https://youtube.com/watch?v=qbcwdSSq5h4

Видео: Дифференциал, обзор конструкции, принцип действия

Редуктор состоит из двух шестерён (малой ведущей и большой ведомой). Часто ведомую из-за ее размера называют еще зубчатым колесом. Вот к ней и крепиться чашка при помощи болтового соединения.  Внутри чашки сделаны оси для крепления сателлитов. Количество их может варьироваться в зависимости от значения крутящего момента. На легковых авто, где усилия не особо высокие, устанавливается по два сателлита, на внедорожниках же их количество может составлять 4 штуки.

Сателлиты находятся в постоянном зацеплении с правой и левой ведомыми шестернями (вторые получаются зажатыми между первыми). Ведомые шестеренки закрепляются посредством шлицевого соединения на полуосях (в переднеприводных авто они соединены с приводными валами).

Количество зубьев на ведомых шестернях может быть как одинаковым (симметричный дифференциал), так и разным (ассиметричный). Первый тип обеспечивает распределение вращения по полуосям (приводным валам) в равном соотношении, а у второго это выполняется в строго определенных значениях.

Из-за этих особенностей симметричный тип используется в качестве межколесного, а ассиметричный – межосевого дифференциалов.

Работает планетарный узел так: во время прямолинейного движения оба колеса ведущей оси получают одинаковое сопротивление от дорожного полотна. Вращение, получаемое от коробки передач передается на ведомое зубчатое колесо редуктора, а вместе с ним и крутиться чашка дифференциала с размещенными в ней сателлитными осями. Поскольку сопротивление одинаково, то сателлиты осуществляют передачу крутящего момента на ведомые шестеренки в одинаковых соотношениях, то есть скорость вращения их, а вместе с ними и полуосей, равна. При этом сателлиты лишь передают вращение, сами же они остаются неподвижными относительно своих осей.

При вхождении в поворот, колеса начинают двигаться по разным радиусам. При этом, идущее по внутреннему радиусу получает большее сопротивление, чем внешнее. Это сопротивление обеспечивает замедление вращения ведомой шестеренки, из-за чего сателлиты начинают крутиться на осях. В результате начала движения сателлитов, скорость вращения полуоси наружного колеса возрастает, то есть происходит изменение угловых скоростей полуосей (приводных валов). Примечательно, что общая скорость вращения обеих полуосей соответствует скорости вращение зубчатого колеса редуктора, но увеличенной вдвое. При этом крутящий момент от разницы угловых скоростей не меняется, и он разделяется на ведущие колеса равномерно.

В результате такой работы узла при прохождении поворотов удается избежать появления пробуксовки и увеличения нагрузки на элементы трансмиссии.

Дифференциал, обзор конструкции, принцип действия

Блокировка дифференциала

Однако у автомобильного дифференциала есть значительный недостаток, который проявляется, когда одно из колес теряет сопротивление вращению (например, когда оно оказывается на скользком участке дороги). В таких случаях угловая скорость колеса, не имеющего сцепления с дорогой, резко увеличивается. Это означает, что все усилие передается только на это колесо, в то время как второе колесо, испытывающее сопротивление, остается неподвижным.

В результате автомобиль оказывается в состоянии, когда не может двигаться, так как на буксующем колесе из-за низкого сцепления падает крутящий момент. Поскольку дифференциал работает по симметричному принципу, момент на втором колесе также становится крайне малым, что не позволяет ему начать вращение. Для решения этой проблемы достаточно замедлить вращение колеса, которое буксует, что увеличит крутящий момент на нем и, соответственно, на втором колесе. Для этого используются блокировки дифференциала.

Видео: GБлокировки дифференциала для УАЗа, разновидность и принцип работы

Все просто – если обеспечить жесткое соединение одной полуоси с чашкой дифференциала, то она просто не сможет вращаться быстрее, чем шестерня редуктора. Из-за этого не будет происходить перераспределение вращения, крутящий момент на обеих полуосях будет одинаковым, и его хватит, чтобы обеспечить вращение и колеса, на котором имеется сопротивление, то есть автомобиль сможет двигаться даже в случае потери сопротивления на одном из колес.

Блокировки дифференциала различаются по степени блокирования и бывают они с:

1. Полной.
2. Частичной блокировкой.

Полная описана выше и указывает она на то, что происходит жесткое соединение элементов дифференциала машины, по сути, он просто прекращает выполнять свои функции и крутящий момент подается равно на обе полуоси.

В частичной же блокировке передача усилия между составными элементами узла ограничена определенной величиной, что обеспечивает повышение крутящего момента на колесе, получающем повышенное сопротивление.

Блокировки дифференциала для УАЗа, разновидность и принцип работы

Управление блокировкой

Блокировка может устанавливаться на любой тип автомобильного дифференциала, как на межколесный, так и на межосевой. В полноприводных автомобилях передний межколесный дифференциал, как правило, не оборудован блокировкой, чтобы не ухудшать управляемость транспортного средства. Использование блокировки, если она предусмотрена, может происходить как в ручном, так и в автоматическом режиме.

Ручное включение подразумевает принудительное блокирование дифференциала, что означает, что оно активируется только по необходимости. В этом случае водитель включает привод, что приводит к жесткому соединению элементов дифференциала.

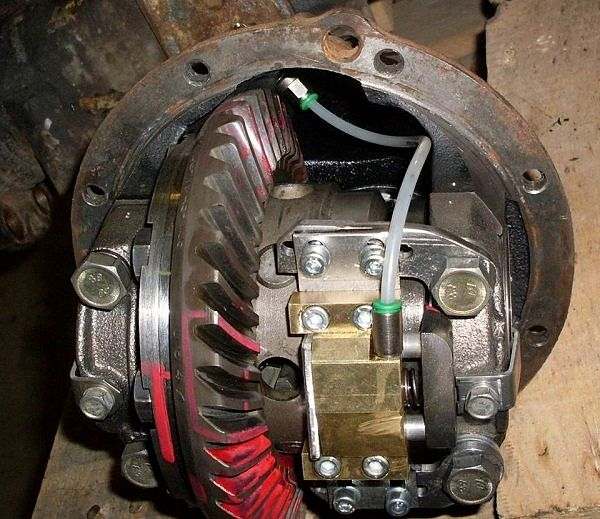

Привод блокировки может быть:

• механическим;
• гидравлическим;
• пневматическим;
• электромеханическим;

Основной недостаток ручного управления заключается в необходимости соблюдения определенных условий эксплуатации. Так, заблокированный дифференциал может привести к повреждению трансмиссии, если оба колеса окажутся на поверхности с хорошим сцеплением. Это может произойти, например, если водитель забыл разблокировать дифференциал после преодоления сложного участка дороги.

Виды самоблокирующихся дифференциалов

Дифференциалы, у которых блокирование происходит в автоматическом режиме, называются самоблокирующимися. В них, при определенных условиях происходит самостоятельная блокировка, без какого-либо участия водителя. Точно также он и разблокируется.

Видео: Кардан Главная передача Дифференциал

Самый простой тип самоблокирующегося дифференциала – это дисковый дифференциал, который включает в себя дополнительный элемент – пакет фрикционных дисков. Одна часть этого пакета жестко соединена с чашкой дифференциала, а другая – с одной из полуосей. При этом диски плотно прижаты друг к другу.

Принцип работы такой блокировки довольно прост: когда автомобиль движется по прямой, чашка и полуось вращаются с одинаковой скоростью, и вместе с ними вращается фрикционный пакет.

Если угловая скорость на одной из полуосей увеличивается, она начинает вращаться быстрее, чем чашка. В результате одна часть фрикционного пакета (закрепленная на оси) начинает ускоряться относительно другой. Поскольку диски прижаты друг к другу, между ними возникает сила трения, которая препятствует дальнейшему увеличению угловой скорости, что, в свою очередь, приводит к росту крутящего момента на колесе с большим сопротивлением.

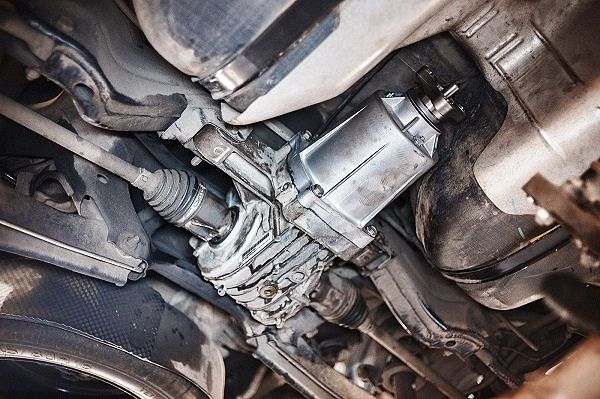

Похожим образом функционирует и вязкостная муфта, известная также как вискомуфта, которая в настоящее время широко используется для автоматической блокировки дифференциала. Однако из-за своих крупных размеров она не применяется в качестве межколесной блокировки. В основном, муфта устанавливается на межосном дифференциале в качестве вспомогательного устройства, а в некоторых случаях полностью его заменяет.

Конструкция вискомуфты включает герметичный корпус, внутри которого находится пакет дисков. Одна половина этого пакета жестко соединена с ведущим валом, от которого поступает вращение, а другая – с ведомым.

Все пространство между дисками заполнено дилатантной жидкостью, которая обладает свойством увеличивать вязкость при перемешивании.

Работа вискомуфты аналогична работе дисковой блокировки. Пока валы вращаются с одинаковой скоростью, жидкость между дисками не перемешивается. Однако при возникновении разницы в скоростях вращения диски начинают мешать жидкость, что приводит к увеличению ее вязкости. При значительной разнице скоростей жидкость может стать практически твердой, что позволяет выравнивать угловую скорость на валах.

Существует также электронная блокировка дифференциала, которая применяется на межколесном дифференциале автомобиля. В качестве основного рабочего элемента в этой системе используется антиблокировочная система тормозов.

Эта блокировка обозначается как система противобуксования, и ее работа заключается в том, что при увеличении угловой скорости на одном ведущем колесе тормозная система притормаживает его, тем самым увеличивая крутящий момент на другом колесе.

Урок 10 Кардан Главная передача Дифференциал

Проблемы и неисправности дифференциалов

Дифференциал, как и любое другое механическое устройство, может столкнуться с различными проблемами и неисправностями, которые могут повлиять на его работу и, в конечном итоге, на производительность автомобиля. Понимание этих проблем поможет владельцам автомобилей своевременно выявлять и устранять неисправности, что обеспечит безопасное и эффективное использование транспортного средства.

Одной из наиболее распространенных проблем с дифференциалами является износ зубьев шестерен. Это может произойти из-за неправильной настройки зазора между шестернями или недостаточной смазки. Изношенные зубья могут привести к шуму при движении, а также к ухудшению управляемости автомобиля. Если не принять меры, это может привести к полной поломке дифференциала.

Еще одной распространенной неисправностью является утечка масла из корпуса дифференциала. Утечка может происходить из-за износа уплотнителей или повреждения корпуса. Недостаток масла приводит к перегреву и дополнительному износу внутренних компонентов, что может вызвать серьезные повреждения. Регулярная проверка уровня масла и состояния уплотнителей поможет предотвратить эту проблему.

Также стоит отметить, что дифференциалы могут сталкиваться с проблемами, связанными с неправильной работой системы блокировки. Блокировка дифференциала необходима для улучшения сцепления колес с дорогой в сложных условиях, таких как грязь или снег. Если система блокировки не срабатывает должным образом, это может привести к пробуксовке колес и ухудшению управляемости автомобиля. Причинами могут быть механические повреждения или неисправности в электронике, управляющей системой блокировки.

Не менее важной проблемой является шум, исходящий от дифференциала. Шум может быть вызван различными факторами, включая неправильную установку, износ подшипников или недостаток смазки. Если шум становится постоянным или усиливается, это может быть признаком серьезной проблемы, требующей немедленного внимания.

В заключение, регулярное техническое обслуживание и внимательное отношение к работе дифференциала помогут избежать многих проблем и неисправностей. Важно следить за состоянием масла, проверять уровень жидкости и обращать внимание на любые необычные звуки или изменения в поведении автомобиля. При первых признаках неисправности рекомендуется обратиться к специалистам для диагностики и ремонта, чтобы избежать более серьезных последствий.

Вопрос-ответ

Какова основная функция дифференциала в автомобиле?

Основная функция дифференциала заключается в распределении крутящего момента между колесами автомобиля, позволяя им вращаться с разной скоростью. Это особенно важно при поворотах, где внешнее колесо проходит большее расстояние, чем внутреннее, что предотвращает скольжение и улучшает управляемость.

Какие типы дифференциалов существуют?

Существует несколько типов дифференциалов, включая открытые, блокируемые и самоблокирующиеся. Открытые дифференциалы обеспечивают простое распределение крутящего момента, тогда как блокируемые дифференциалы могут фиксировать колеса для лучшего сцепления на сложных участках дороги. Самоблокирующиеся дифференциалы автоматически регулируют распределение крутящего момента в зависимости от условий сцепления.

Как дифференциал влияет на сцепление колес с дорогой?

Дифференциал помогает поддерживать сцепление колес с дорогой, позволяя каждому колесу вращаться с оптимальной скоростью в зависимости от условий движения. Это предотвращает пробуксовку и обеспечивает стабильность автомобиля, особенно на поворотах и неровных поверхностях.

Советы

СОВЕТ №1

Изучите основные принципы работы дифференциала, чтобы понять его роль в передаче мощности от двигателя к колесам. Это поможет вам лучше осознать, как дифференциал влияет на управляемость и устойчивость автомобиля.

СОВЕТ №2

Обратите внимание на типы дифференциалов, такие как открытые, блокируемые и самоблокирующиеся. Каждый из них имеет свои преимущества и недостатки, и выбор подходящего типа может существенно повлиять на характеристики вашего автомобиля в различных условиях.

СОВЕТ №3

Регулярно проверяйте состояние дифференциала и уровень масла в нем. Это поможет предотвратить серьезные поломки и продлить срок службы трансмиссии вашего автомобиля.

СОВЕТ №4

Если вы планируете модификации автомобиля, учитывайте, как они могут повлиять на работу дифференциала. Например, установка более широких колес или изменение мощности двигателя может потребовать доработки дифференциала для обеспечения оптимальной производительности.
