Катушка зажигания — ключевой элемент системы зажигания автомобиля, преобразующий низкое напряжение аккумулятора в высокое, необходимое для искры в свечах зажигания. В статье рассмотрим конструкцию и принцип работы катушки, а также виды катушек, используемых в современных автомобилях. Понимание этих аспектов поможет автовладельцам лучше разбираться в работе автомобиля и своевременно выявлять неисправности системы зажигания.

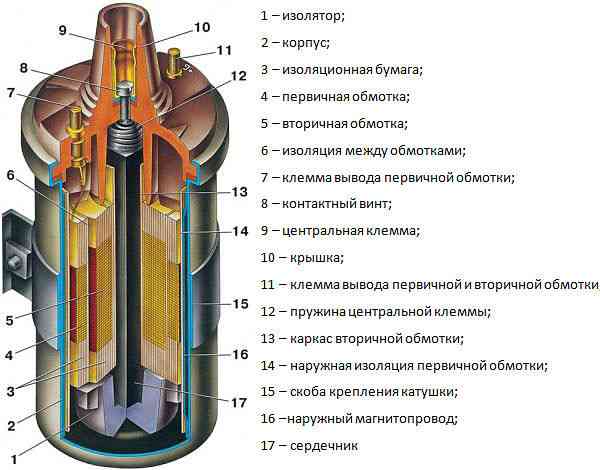

Конструкция катушки зажигания
Первичная обмотка, также известная как низковольтная, получает напряжение от аккумулятора или генератора. Она состоит из проволоки большого сечения, выполненной из меди. В связи с этим количество витков в этой обмотке невелико – до 150 витков. Для предотвращения возможных перепадов напряжения и коротких замыканий, проволока защищена изоляционным слоем. Концы этой обмотки выведены на крышку катушки, куда подключается проводка с напряжением 12 В.
Вторичная обмотка расположена внутри первичной. Она изготовлена из проволоки меньшего сечения, что позволяет увеличить количество витков до 30000. Один из концов этой обмотки соединен с минусовым выводом первичной обмотки. Второй, положительный вывод, подключен к центральному выводу катушки. С этого вывода высокое напряжение передается дальше.
Катушка зажигания является ключевым элементом системы зажигания автомобиля, отвечающим за преобразование низкого напряжения аккумулятора в высокое напряжение, необходимое для создания искры в свечах зажигания. Эксперты отмечают, что эффективность работы катушки напрямую влияет на производительность двигателя и его экономичность. При неисправности катушки могут возникать проблемы с запуском, потеря мощности и увеличение расхода топлива. Современные катушки зажигания часто имеют встроенные системы диагностики, что позволяет своевременно выявлять неисправности. Специалисты рекомендуют регулярно проверять состояние катушки, особенно при возникновении подозрительных симптомов, чтобы избежать более серьезных поломок и обеспечить надежную работу автомобиля.
Принцип работы катушки зажигания
Работает катушка зажигания по такому принципу: напряжение, подающееся от источника питания, проходит по виткам первичной обмотки, из-за чего образуется магнитное поле, которое воздействует на вторичную обмотку. Благодаря этому полю в ней формируется импульс напряжения высокого значения. На это значение сказывается большое количество витков данной обмотки, поскольку индукция магнитного поля первой обмотки умножается на количество витков вторичной обмотки. Отсюда и высокое выходное напряжение.
Чтобы увеличить магнитное поле внутри катушки, тем самым обеспечив более высокое выходное напряжение, внутрь катушки помещен железный сердечник.
| Аспект | Описание | Важность |
|---|---|---|
| Назначение | Преобразование низковольтного напряжения бортовой сети (12В) в высоковольтный импульс (до 30 000В и выше), необходимый для создания искры на свече зажигания. | Критически важна для запуска и работы двигателя внутреннего сгорания. |
| Принцип работы | Основан на электромагнитной индукции. Состоит из двух обмоток (первичной и вторичной), намотанных на общий сердечник. При подаче тока на первичную обмотку создается магнитное поле, которое при резком отключении тока индуцирует высокое напряжение во вторичной обмотке. | Фундаментальный принцип для генерации искры. |
| Типы катушек | Индивидуальные (COP – Coil-On-Plug): Каждая свеча имеет свою катушку. Модульные (DIS – Distributorless Ignition System): Одна катушка обслуживает несколько свечей. Сдвоенные (Waste Spark): Одна катушка генерирует искру для двух свечей одновременно (одна рабочая, одна “холостая”). | Влияет на надежность, эффективность и сложность системы зажигания. |
| Основные компоненты | Первичная обмотка, вторичная обмотка, сердечник, изоляция, корпус, высоковольтный вывод, низковольтные контакты. | Каждый компонент необходим для корректной работы катушки. |
| Признаки неисправности | Пропуски зажигания (троение двигателя), снижение мощности, увеличение расхода топлива, затрудненный запуск, индикатор “Check Engine” на приборной панели. | Помогают своевременно диагностировать и устранить проблему. |
| Причины выхода из строя | Перегрев, механические повреждения, износ изоляции, короткое замыкание, попадание влаги, естественный износ. | Понимание причин помогает предотвратить поломки и продлить срок службы. |
| Диагностика | Визуальный осмотр, измерение сопротивления обмоток мультиметром, проверка искры, использование диагностического сканера (для индивидуальных катушек). | Позволяет точно определить неисправность катушки. |
| Расположение | Может быть установлена непосредственно на свече зажигания (COP), на блоке двигателя или на специальном кронштейне. | Влияет на доступность для обслуживания и замены. |
Интересные факты
Вот несколько интересных фактов о катушке зажигания автомобиля:
-
Принцип работы: Катушка зажигания преобразует низкое напряжение из аккумулятора (обычно 12 вольт) в высокое напряжение (до 45 000 вольт и более), необходимое для создания искры в свечах зажигания. Этот процесс осуществляется с помощью электромагнитной индукции, что делает катушку важным элементом системы зажигания.
-
Типы катушек: Существуют разные типы катушек зажигания, включая традиционные катушки с одной катушкой на цилиндр и более современные катушки с индивидуальным зажиганием (COP – Coil On Plug), где каждая свеча зажигания имеет свою собственную катушку. Это улучшает эффективность зажигания и снижает выбросы.
-
Долговечность и диагностика: Катушки зажигания могут служить долго, но со временем могут выходить из строя из-за перегрева, вибраций или коррозии. Симптомы неисправности могут включать затрудненный запуск двигателя, неравномерную работу на холостом ходу и потерю мощности. Современные автомобили часто оснащены системами диагностики, которые могут выявить проблемы с катушками зажигания и сообщить об этом водителю.
Видео: Индивидуальная катушка зажигания ВАЗ
Еще несколько полезных материалов для вас:
- Что такое калильное число свечей зажигания?
- Как выбрать лучшие свечи зажигания?
- Как заменить свечи зажигания?
В процессе работы катушки зажигания может происходить нагрев обмоток из-за тока, поэтому для их охлаждения используется трансформаторное масло, заполняющее корпус устройства. Крышка катушки плотно прилегает к корпусу, что делает ее неразборной. В случае поломки такая катушка не подлежит ремонту.
Основные характеристики катушки, такие как входное и выходное напряжение, не являются ключевыми для проверки ее работоспособности. Для диагностики катушки используется измерение сопротивления ее витков. У каждой катушки это значение может варьироваться. Например, сопротивление первичной обмотки может составлять около 3,0 Ом, в то время как вторичная обмотка может иметь сопротивление в диапазоне 7000-9000 Ом. Если при измерении полученные значения значительно отличаются от указанных, это свидетельствует о неисправности катушки. Поскольку она не подлежит ремонту, требуется ее замена.
Читайте также:
В предыдущем абзаце была описана конструкция катушки общего типа. Она устанавливается на все автомобили, которые имеют батарейную, бесконтактную и электронную системы зажигания, и комплектуется распределителем, который направляет импульс от катушки на соответствующий цилиндр.

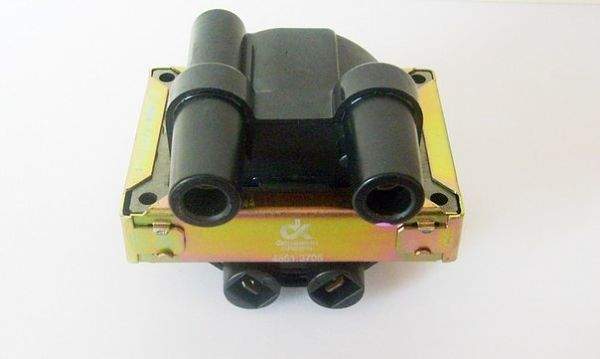

Двухвыводная катушка
Существует еще два типа катушек – двухвыводные и индивидуальные. Двухвыводные катушки применяются в электронной системе зажигания с прямой подачей искры на свечу.
Внутренняя конструкция ее практически не отличается от катушки общего типа. Но выводов для подачи импульса у такой катушки – два. То есть, при работе катушки импульс подается сразу на две свечи. Поскольку при работе силовой установки одновременно конец такта сжатия в двух цилиндрах не может быть, а только в одном цилиндре, то во втором искровой разряд, который проскочит между электродами свечи не будет нести никакой полезной функции – холостая искра. Но при дальнейшей работе мотора ситуация поменяется – во втором цилиндре будет конец такта сжатия и искра необходима, а в первом цилиндре она будет холостой.
Двухвыводная катушка может иметь разные способы подключения к свечам накаливания. Один из способов – подача импульсов посредством двух высоковольтных проводов. Второй – использование одного наконечника и одного высоковольтного провода.
Такая катушка позволяет обойтись без распределителя, но подавать искру она может только на два цилиндра. А обычно у авто используется по 4 цилиндра. Для таких авто используется четырехвыводная катушка, которая сама по себе представляет две двухвыводные катушки, объединенные в один блок.

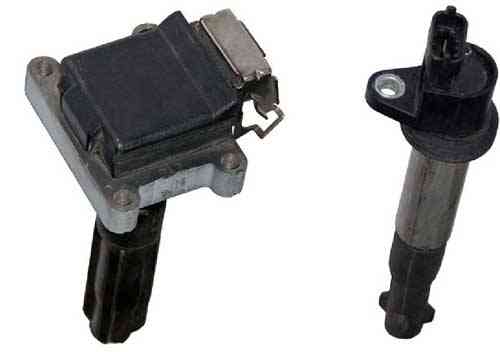

Индивидуальная катушка зажигания
Последний тип катушек зажигания, применяемых в автомобилях, – это индивидуальные катушки. Они функционируют исключительно с одной свечой зажигания, при этом из цепи, передающей искру, исключается один из компонентов – высоковольтный провод, так как катушка устанавливается непосредственно на свече.
Конструкция таких катушек несколько отличается, однако принцип их работы остается прежним.
Внутри катушки находятся два сердечника. На внутреннем размещены две обмотки, но в данном случае вторичная обмотка располагается над первичной. Внешний сердечник находится поверх обмоток.
- Читайте также:
Выходы вторичной обмотки соединены с наконечником, который надевается на свечу. Этот наконечник состоит из стержня, предназначенного для работы с высоким напряжением, пружины и изолятора.
Для защиты обмоток от чрезмерных нагрузок ко вторичной обмотке подключен диод, способный выдерживать высокое напряжение.
Такое исполнение катушки отличается компактностью, что позволяет устанавливать по одной катушке на каждый цилиндр. Кроме того, отсутствие ряда других компонентов, используемых в системах с первыми двумя типами катушек, значительно снижает потери напряжения в цепи.
Таким образом, это все существующие на сегодняшний день катушки зажигания, которые устанавливаются на автомобили.
Проблемы и неисправности катушки зажигания
Катушка зажигания является одним из ключевых компонентов системы зажигания автомобиля, и ее неисправности могут привести к серьезным проблемам в работе двигателя. Основные проблемы, связанные с катушкой зажигания, могут быть вызваны как физическими повреждениями, так и электрическими сбоями.
Одной из наиболее распространенных неисправностей является обрыв обмотки катушки. Это может произойти из-за перегрева, старения материалов или механических повреждений. В результате обрыва катушка теряет способность генерировать необходимое напряжение для искры, что приводит к затруднениям в запуске двигателя и его неравномерной работе.
Другой распространенной проблемой является короткое замыкание в катушке. Это может произойти из-за повреждения изоляции проводов или попадания влаги. Короткое замыкание может вызвать перегрев катушки, что в свою очередь может привести к ее поломке и необходимости замены.
Также стоит отметить, что катушка зажигания может испытывать проблемы с подключением. Неправильный контакт между катушкой и проводами зажигания может привести к потере искры, что также негативно сказывается на работе двигателя. Регулярная проверка соединений и состояния проводов может помочь избежать этой проблемы.
-
Читайте также:
Симптомы неисправности катушки зажигания могут включать в себя: трудности с запуском двигателя, нестабильную работу на холостом ходу, потерю мощности при ускорении, а также увеличение расхода топлива. Если вы заметили один или несколько из этих признаков, рекомендуется провести диагностику системы зажигания, чтобы выявить и устранить проблему.
Для диагностики катушки зажигания можно использовать мультиметр, который поможет проверить сопротивление обмоток. Также существуют специальные диагностические приборы, которые могут выявить ошибки в системе зажигания и указать на неисправные компоненты.
В случае выявления неисправности катушки зажигания, ее замена должна быть выполнена как можно скорее. Использование неисправной катушки может привести к повреждению других компонентов системы зажигания и даже к серьезным поломкам двигателя. Поэтому важно следить за состоянием катушки и проводить регулярные проверки, особенно если автомобиль начинает проявлять признаки неисправности.
Вопрос-ответ
Как ведёт себя машина с неисправной катушкой зажигания?
Рывки и нестабильности во время работы мотора указывают на неполадки с катушкой зажигания. Двигатель перестает работать нормально, начинает вибрировать, трещать на холостых оборотах. Все сказывается на мощности, которая существенно снижается по сравнению с обычным показателем.
Из чего состоит катушка зажигания автомобиля?
Проще говоря, чтобы появилась искра, через свечу проходит мощный электрический заряд с напряжением более 15 000 вольт, которое как раз катушка зажигания и обеспечивает. Катушка представляет собой трансформатор, состоящий из двух обмоток со стальными сердечниками, упакованных в цельный изолированный корпус.
Советы
СОВЕТ №1
Проверяйте состояние катушки зажигания регулярно. Если вы замечаете проблемы с запуском двигателя или его нестабильную работу, это может быть признаком неисправности катушки. Рекомендуется проводить диагностику в сервисном центре.
СОВЕТ №2
Обратите внимание на признаки неисправности катушки зажигания, такие как пропуски зажигания, увеличение расхода топлива или неравномерная работа двигателя. Эти симптомы могут указывать на необходимость замены катушки.
СОВЕТ №3
При замене катушки зажигания выбирайте качественные запчасти от проверенных производителей. Это поможет избежать проблем в будущем и обеспечит надежную работу двигателя.
СОВЕТ №4
Не забывайте о важности правильной установки катушки зажигания. Убедитесь, что все соединения надежны, а провода не повреждены. Неправильная установка может привести к серьезным проблемам с двигателем.
-
