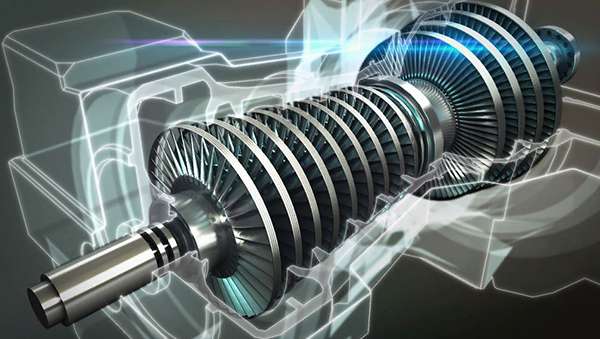

Турбинное масло обеспечивает надежную работу машин и оборудования, включая турбины, турбонасосы и турбокомпрессоры. Оно смазывает узлы трения и охлаждает их, что увеличивает срок службы и производительность. В статье рассмотрим основные свойства, характеристики и виды турбинного масла, а также его применение в различных отраслях, что поможет читателям понять важность выбора качественного масла для оптимизации работы механизмов.
Назначение турбинного масла
- Главная функция — смазка подшипников, работающих на высоких оборотах в турбинных установках.
- Учитывая тепловую нагрузку, смазочные жидкости этого типа отводят тепло от рабочих элементов, выполняя роль охладителя.
- Турбинное масло также используется как гидравлическая жидкость для систем управления и регулировки турбоагрегатов.
Эксперты в области смазочных материалов подчеркивают важность турбинного масла как ключевого элемента в работе газовых и паровых турбин. Основные свойства этого масла включают высокую термостойкость, отличную стабильность при окислении и низкую вязкость при низких температурах. Эти характеристики обеспечивают надежную защиту механизмов от износа и коррозии, что особенно критично в условиях высоких температур и давления.
Применение турбинного масла охватывает не только энергетический сектор, но и авиацию, где оно используется для смазки двигателей. Специалисты отмечают, что регулярный мониторинг состояния масла позволяет продлить срок службы оборудования и снизить эксплуатационные расходы. Важно также учитывать, что выбор масла должен соответствовать рекомендациям производителей оборудования, чтобы обеспечить оптимальную работу и безопасность.
Требования, предъявляемые к смазочным материалам для турбин
С учетом условий технического задания изготовителей турбинных агрегатов, производители масел производители турбинного масла используют нефть только высокого качества.
Сырье подвергается глубокой очистке, а в базовую основу вводится целый комплекс специальных присадок.
Благодаря этому продукт получает уникальные свойства:
- высокая стабильность против окисления при работе в различных условиях взаимодействия с кислородом;
- низкий процент выпадения осадков, которые могут разрушить высоко оборотистые механизмы турбин;
- противодействие образованию эмульсии с водой (при смене температуры внутри турбины может образовываться конденсат);
- по этой же причине, смазки должны стойко противостоять коррозии на поверхности металлических деталей;
- противостояние вспениванию – важное требование, с учетом скоростей работы подвижных узлов турбин;
- кавитация должна быть минимальной.
Кроме того, в маслопроводах турбоагрегатов накапливаются мельчайшие продукты износа, которые могут вывести из строя всю систему. Поэтому турбинное масло (чаще всего применяется ТП 22С) должно хорошо очищаться фильтрами в текущем режиме эксплуатации.
Общие требования для всех типов турбинных согласно ГОСТ 9972-74 масел изложены в перечне. Эти же параметры необходимо соблюдать при эксплуатации электрических станций, в которых применяются турбины:
- кислотность нового масла не более 0,3 мг согласно методике измерения;
- после окисления в процессе эксплуатации не более 0,8 мг;
- содержание воды в составе – 0%;
- на просвет не должны обнаруживаться механические примеси, доля осадка менее 0,15%;
- стабильность при эксплуатации при температуре 120°C должна сохраняться на протяжении не менее 14 часов непрерывной работы.
Обратите вниманиеЕсли в процессе окисления показатель кислотности превышает установленные нормативы, в рабочее масло допускается введение дополнительных антиокислительных присадок.
| Требования к высокотемпературным турбинным маслам, DiN51 515, часть 2, ноябрь 2004 г. L-TG для эксплуатации в условиях высоких температур | ||||
|---|---|---|---|---|
| Группа смазочных масел | Предельные значения | Испытания в соответствии с | Сопоставимы с ISO стандартами | |
| TG 32 | TG 46 | |||
| Класс вязкости по ISO | TSOVC 32 | TSOVC 46 | D/W51 519 | ISO 3448 |
| Кинематическая вязкость: при 40 °С, | DIN 51 550 в соответствии с DIN 51 561 или DIN 51 562-1 |
ISO 3104 | ||
| минимальная, мм*/с | 28,8 | 41,4 | ||
| максимальная, мм*/с | 35,2 | 50,6 | ||
| Температура вспышки (в закрытом тигле), минимальная, °С | 160 | 185 | DIN. ISO 2592 | ISO 2592 |
| Деаэрационные свойства при 50 °С, максимальные, мин. | 5 | 5 | DIN 51 381 | — |
| Плотность при 15 °С, минимальная, г/мл | Должно быть указано поставщиком | DIN 51 757 | ISO 3675 | |
| Температура застывания, максимальная, °С | ≤-6 | DIN ISO 3016 | ISO 3016 | |
| Кислотное число, мг КОН/г | Должно быть указано поставщиком | DIN51 558-1 | ISO/DIS6618 | |
| Зола (оксидная зола), %масс. | Должно быть указано поставщиком | DIN EN 7 | ISO 6245 | |
| Содержание воды, максимальное, мг/кг | 150 | DIN51 777-1 | ISO/DIS12937 | |
| Уровень чистоты, минимальный | 20/17/14 | DIN ISO 5884 с DIN ISO 4406 | ISO 5884 с ISO 4406 | |
| Пена: | ISO 6247 | |||
| Ступень 1 при 24 °С, максимально, мл | 450/0 | |||
| Ступень II при 93 °С, максимально, мл | 100/0 | |||
| Ступень 111 при 24 °С после 93 °С, максимально, кг, | 450/0 | |||
| Деэмульгируемость, мин | Должно быть указано поставщиком | DIN51 599 | ASTM-D 1401 | |
| Водоотделение (после обработки паром), максимальная, с | 300 | 300 | DIN51 589, часть 1 | |
| Медная коррозия, максимальная | 2-125/43 | DIN 51 759 | ISO 2160 | |
| Защита стали от коррозии. Коррозионная агрессивность, максимальная |
0-А | DIN 51 585 | ISO/DIS 7120 | |
| Стойкость к коррозии | 3,000 | DIN 51 587 | ISO DIS 4263 | |
| Время в часах до достижения дельта NZ 2,0 мг КОН/г |
ASTM-D 2272 |
|||
| RBOT, мин | ≥800 | |||
| Модифицированный RBOT;% времени минуты в немодифицированном методе испытания |
≥85% | |||
В случае, когда после введения присадок, антиокислительные свойства не стабилизируются, масло подлежит замене.
Это дорогостоящая процедура, поэтому производители обеспечивают заданные свойства еще в процессе смешивания основы с комплексом присадок.
| Свойство | Значение/Характеристика | Применение/Влияние на работу |
|---|---|---|
| Вязкость (кинематическая) при 40°C, мм²/с | 10-45 (зависит от типа и назначения) | Определяет смазывающую способность и гидродинамические характеристики в подшипниках турбины. Высокая вязкость – лучшая смазка при высоких нагрузках, но может привести к повышенному трению при низких температурах. |
| Вязкость (кинематическая) при 100°C, мм²/с | 2-8 (зависит от типа и назначения) | Характеризует поведение масла при высоких температурах работы турбины. |
| Индекс вязкости | 90-150 (зависит от типа и назначения) | Показатель изменения вязкости при изменении температуры. Высокий индекс вязкости означает меньшую зависимость вязкости от температуры, что важно для стабильной работы в широком диапазоне температур. |
| Температура вспышки, °C | >200 | Характеризует пожароопасность масла. Высокая температура вспышки повышает безопасность эксплуатации. |
| Температура застывания, °C | <-30 (зависит от типа и назначения) | Определяет возможность запуска турбины при низких температурах. |
| Кислотное число, мг КОН/г | <0.5 | Показатель кислотности масла, влияет на коррозию металлических деталей. Низкое значение – лучше. |
| Щелочное число, мг КОН/г | 5-15 (зависит от типа и назначения) | Показатель щелочной резерва масла, способность нейтрализовать кислоты, образующиеся в процессе работы. |
| Стабильность к окислению | Высокая (зависит от типа и добавок) | Способность масла противостоять окислению при высоких температурах, что продлевает срок службы масла и предотвращает образование отложений. |
| Содержание воды, % | <0.1 | Высокое содержание воды может привести к коррозии и эмульгированию масла. |
| Содержание механических примесей, % | <0.01 | Загрязнение масла может привести к износу деталей турбины. |
Интересные факты
Вот несколько интересных фактов о турбинном масле:
-
Специфические свойства: Турбинное масло обладает высокой термической стабильностью и окислительной стойкостью, что позволяет ему сохранять свои свойства при высоких температурах и в условиях воздействия кислорода. Это особенно важно для работы паровых и газовых турбин, где температура может достигать значительных значений.
-
Антиэмульсионные свойства: Турбинные масла часто содержат добавки, которые предотвращают образование эмульсий с водой. Это критически важно, так как наличие воды в масле может привести к коррозии и снижению эффективности работы турбин. Специальные добавки помогают поддерживать чистоту масла и защищают механизмы от повреждений.
-
Экологические стандарты: Современные турбинные масла разрабатываются с учетом экологических норм и стандартов. Многие производители стремятся создать масла на основе синтетических компонентов, которые не только обеспечивают высокую производительность, но и имеют меньший негативный эффект на окружающую среду при утечках или утилизации.
Производство турбинных масел
Механическая очистка
С ее помощью из состава удаляются микро вкрапления посторонних жидкостей, особенно воды. Очистка производится с помощью выпаривания.
Затем продукт обрабатывается с помощью центробежной силы в специальных сепараторах. В центрифугах производится разделение на фракции с различной массой.
Также применяется гравитационная и вибрационная очистка. Для удаления частиц металла масло прогоняется через электромагнитное поле большой силы.
Окончательная «доводка» выполняется на вакуумных установках. После фильтрации через грубые и тонкие сетки масло считается освобожденным от примесей.
При сильном (с точки зрения технологии производства) загрязнении может производиться отстаивание, в процессе которого на дно емкости оседают самые тяжелые частицы. Однако этот способ слишком трудоемкий и требует большого количества времени.
Физико-химические способы
После механической очистки проводится химическая обработка, включающая селективное растворение, адсорбцию и коагуляцию. В современных методах активно применяется ионно-обменная очистка.
Химические реагенты вводят в масло только после завершения всех процессов очистки, чтобы избежать взаимодействия с комплексом присадок.
Плотность турбинного масла после добавления примесей затрудняет качественное отделение нежелательных компонентов.
Параметры и применение наиболее популярных расходных материалов

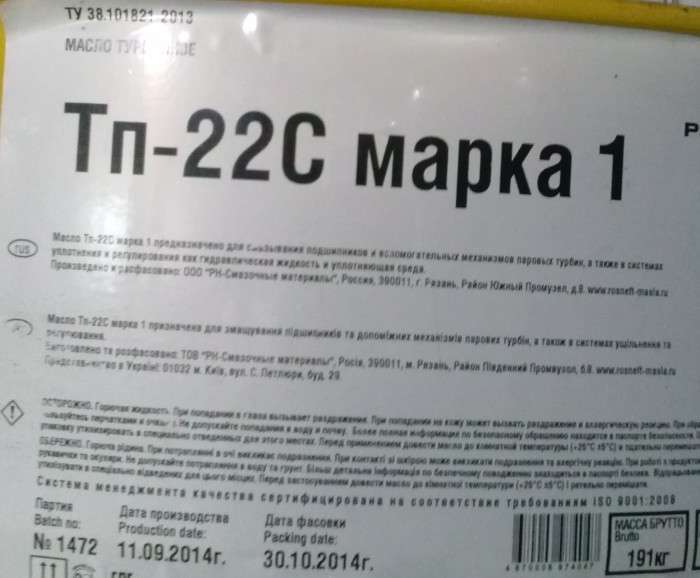

Технические характеристики ТП-22С
Определяются в зависимости от условий использования. Масло содержит присадки, обеспечивающие антиокислительные, антикоррозийные и противовспенивающие свойства.
Вязкость масла обеспечивает антифрикционные и противоизносные характеристики. Оно используется в паровых турбинах с высокими оборотами и в турбокомпрессорах, включая центробежные.
Изготавливается на основе сернистых парафинистых нефтей. Это наиболее востребованный состав благодаря сбалансированным характеристикам и разумной цене.
Турбинное масло ТП-22Б
Производится из парафинистых нефтяных основ с низким содержанием серы. Очистка производится с применением селективных растворителей.
Благодаря усиленным присадкам, антиокислительные и деэмульгирующие свойства на высоком уровне, что определяет стоимость масла.
Образование осадков практически сведено к нулю. Аналогов этого типа масла нет, применяется в турбинных компрессорах при производстве аммиака.
Следующее турбинное масло ТП-30
Изготавливается из парафинистых нефтяных компонентов с высоким содержанием серы. После селективной очистки и добавления добавок получается универсальный продукт для различных областей применения.
В паровой среде это масло не образует стойких эмульсий с водой. Оно подходит для любых турбоустановок без ограничений по условиям эксплуатации.
Турбинное масло ТП-46
Имеет основу и пакет присадок, аналогичную ТП-30. При этом улучшенные антиокислительные свойства позволяют не терять характеристик даже в условиях сильного обводнения.
Поэтому смазку можно использовать в турбоагрегатах предыдущих поколения выпуска, или в устройствах с высокой степенью износа.
Основное предназначение – паровые генераторы с редукторами, работающими при повышенных нагрузках. Таковыми являются, например, судовые установки.
Регенерация турбинного масла
В процессе эксплуатации масло теряет свои первоначальные характеристики. При достижении критического уровня износа требуется его замена.
Это затратный ресурс, даже для организаций с турбоагрегатами. Если некоторые свойства масла утрачены, можно добавить присадки. Но что делать, если восстановление невозможно?

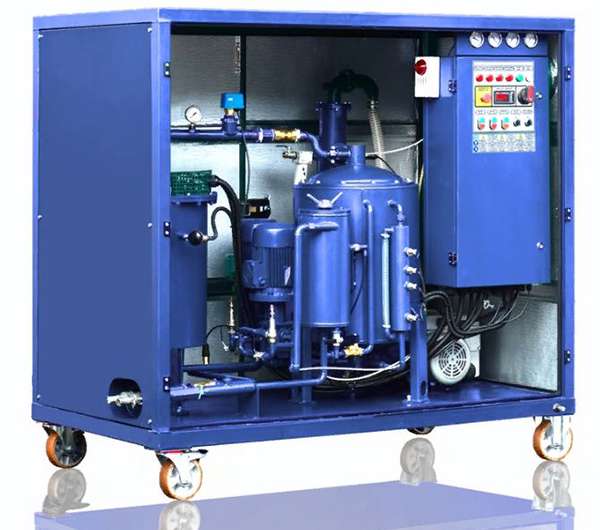

Отработанное масло можно регенерировать на специализированных установках. Смазка очищается до состояния, близкого к заводскому. Хотя это требует финансовых вложений, стоимость процедуры значительно ниже, чем покупка нового турбинного масла.
После очистки в «сырье» добавляются недостающие присадки от производителей того же масла. В результате получается практически «новый» продукт с минимальными затратами.
Единственный недостаток — срок службы восстановленного масла меньше, чем у нового, но регенерацию можно проводить несколько раз.
Ранее этот метод использовался преимущественно в Европе, где больше заботились об экологии. С появлением более эффективных и доступных станций для регенерации практика стала распространенной повсеместно.
Экологические аспекты использования турбинного масла
Экологические аспекты использования турбинного масла становятся все более актуальными в свете глобальных изменений климата и усиливающегося внимания к вопросам устойчивого развития. Турбинное масло, как и любые другие промышленные жидкости, может оказывать влияние на окружающую среду, особенно в случае его утечек или неправильной утилизации.
Одним из основных экологических рисков, связанных с использованием турбинного масла, является его потенциальная токсичность для водных экосистем. При попадании в водоемы, даже в небольших количествах, масло может образовывать пленку на поверхности воды, что препятствует газообмену и снижает уровень кислорода, необходимого для жизни водных организмов. Это может привести к гибели рыбы и других водных обитателей, а также к нарушению экосистемы в целом.
Кроме того, многие виды турбинного масла содержат добавки, которые могут быть вредными для окружающей среды. Например, некоторые антиоксиданты и ингибиторы коррозии могут быть токсичными для флоры и фауны. Поэтому важно выбирать масла, которые имеют минимальное воздействие на природу и соответствуют современным экологическим стандартам.
Утилизация отработанного турбинного масла также представляет собой серьезную проблему. Неправильная утилизация может привести к загрязнению почвы и подземных вод. В связи с этим, многие страны вводят строгие нормы и правила по сбору и переработке отработанных масел. Рекомендуется использовать специализированные компании для утилизации, которые могут гарантировать безопасное и экологически чистое обращение с отработанными жидкостями.
В последние годы наблюдается рост интереса к разработке биоразлагаемых и экологически чистых альтернатив традиционным турбинным маслам. Такие масла, как правило, производятся на основе растительных масел и имеют меньшую токсичность. Они могут быть более безопасными для окружающей среды и менее вредными при утечках. Однако их стоимость и доступность по-прежнему могут быть ограничивающими факторами для широкого применения.
Таким образом, экологические аспекты использования турбинного масла требуют внимательного подхода и осознания ответственности со стороны производителей и потребителей. Применение современных технологий, соблюдение норм и стандартов, а также переход на более экологически чистые альтернативы могут значительно снизить негативное воздействие на окружающую среду.
Вопрос-ответ
Какие основные свойства турбинного масла?
Турбинное масло обладает высокой термической стабильностью, хорошими антикоррозионными свойствами, низкой вязкостью при низких температурах и отличной способностью к смазыванию. Эти характеристики позволяют ему эффективно работать в условиях высоких температур и давления, что критично для турбинных систем.
Где применяется турбинное масло?
Турбинное масло используется в различных областях, включая энергетическую промышленность, где оно смазывает паровые и газовые турбины, а также в нефтегазовой отрасли для работы компрессоров и насосов. Кроме того, оно может применяться в гидравлических системах и в некоторых видах трансмиссий.
Как выбрать турбинное масло для конкретного оборудования?
При выборе турбинного масла важно учитывать спецификации и рекомендации производителя оборудования, такие как вязкость, тип базового масла и наличие присадок. Также следует обратить внимание на условия эксплуатации, включая рабочие температуры и нагрузки, чтобы обеспечить оптимальную защиту и производительность системы.
Советы
СОВЕТ №1
При выборе турбинного масла обращайте внимание на его вязкость и температурные характеристики. Эти параметры должны соответствовать условиям эксплуатации вашего оборудования, чтобы обеспечить оптимальную работу и защиту от износа.
СОВЕТ №2
Регулярно проверяйте состояние турбинного масла. Загрязнение или изменение цвета масла могут указывать на необходимость его замены. Это поможет избежать серьезных поломок и продлить срок службы турбин.
СОВЕТ №3
Используйте только масла, рекомендованные производителем вашего оборудования. Это гарантирует, что вы получите максимальную эффективность и защиту, а также соблюдение гарантийных условий.
СОВЕТ №4
Обратите внимание на условия хранения турбинного масла. Оно должно храниться в сухом, защищенном от света месте, чтобы избежать его деградации и потери свойств до момента использования.
