Ступичный подшипник — ключевой элемент автомобиля, обеспечивающий стабильность и безопасность движения. Его корректная работа гарантирует плавное вращение колес и снижает износ деталей подвески. В статье рассмотрим устройство ступичного подшипника и признаки его неисправности, что поможет автовладельцам своевременно выявлять и устранять проблемы, обеспечивая надежность и долговечность транспортного средства.
Конструкция и принцип работы
Ступичные подшипники относятся к наиболее нагруженным элементам автомобиля. На них воздействует вес всего транспортного средства, а также различные нагрузки, возникающие при ускорении, торможении и движении по неровным поверхностям. Поэтому к этим компонентам предъявляются строгие требования, так как от их состояния зависит безопасность на дороге.

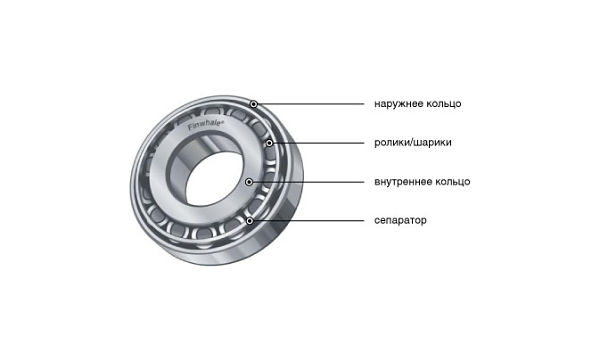

В конструкции автомобилей используются подшипники качения в ступицах. Существует несколько типов подшипников, применяемых в автомобильных ступицах, однако их конструкция схожа и состоит из нескольких основных элементов:
- обоймы (внешнее и внутреннее кольца);
- тела качения;
- сепаратор;
Обоймы подшипников служат опорными поверхностями для тел качения, которые располагаются между ними. Внешнее кольцо подшипника устанавливается в отверстие ступицы, а внутреннее – на ось.
Для равномерного распределения тел качения по окружности обойм используется сепаратор, который также предотвращает контакт между этими телами.
В некоторых типах ступичных подшипников дополнительно устанавливаются пыльники, которые защищают узел от попадания пыли и грязи. Такие конструкции считаются закрытыми.
Ступичный подшипник является ключевым элементом в конструкции колесного узла автомобиля, обеспечивая плавное вращение колеса и поддержку нагрузки. Эксперты отмечают, что его устройство включает внутреннее и внешнее кольца, шарики или ролики, а также сепаратор, который удерживает элементы на месте. Признаки неисправности могут проявляться в виде стуков или гудения при движении, а также в вибрациях, ощущаемых в рулевом колесе. При этом важно учитывать, что игнорирование этих симптомов может привести к серьезным повреждениям и увеличению затрат на ремонт. Регулярная диагностика и замена подшипников в случае необходимости помогут избежать неприятностей и обеспечить безопасность на дороге.
Разновидности

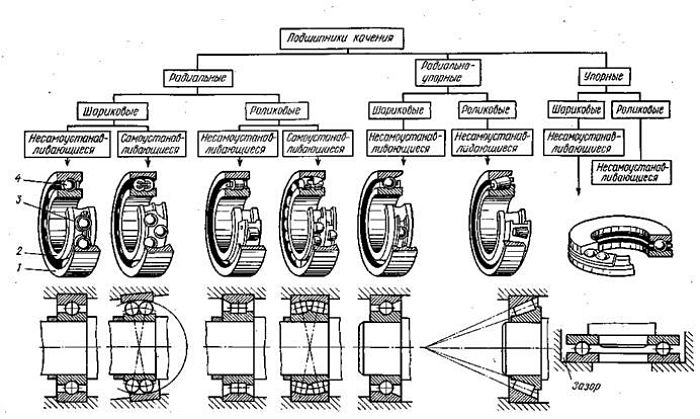

В качестве тел качения в подшипниках ступицы выступают шарики, так и ролики (цилиндрические или конические). Количество рядов тел качения – один или два.
Наибольшее распространение получили радиальные (шариковые и роликовые цилиндрические) и радиально-упорные (роликовые конические) подшипники.
В современных моделях, оснащаемых АБС, подшипник является составной частью самой ступицы. Он является закрытым и необслуживаемым, его ресурс равен сроку службы автомобиля. В случае выхода из строя узла менять приходится ступицу в сборе.
- Читайте также:
Радиальные подшипники устанавливаются по одному на ступицу. Они закрыты и необслуживаемые, регулировка для них не предусматривается, а возможные люфты устраняются путем посадки в ступицу и на ось с сильным натягом.
Что касается радиально-упорных подшипников, то они часто устанавливаются по два на ступицу. Такие узлы открыты и посадка у них с небольшим натягом. Такая конструкция позволяет осуществлять регулировку для устранения люфтов.
На ведущей оси применяются радиальные ступичные подшипники, а на ведомой – радиально-упорные. К примеру, на ВАЗ-2107 сзади на установлены по одному шариковому ступичному подшипнику, а впереди – по два конических узла. А вот на ВАЗ-2108 цилиндрический элемент, причем двухрядный, используется на передней оси, а конические установлены сзади.
| Элемент ступичного подшипника | Устройство/Функция | Признаки неисправности |
|---|---|---|
| Внешнее кольцо | Неподвижная часть, крепится к ступице или поворотному кулаку. | Износ, трещины, коррозия. |
| Внутреннее кольцо | Подвижная часть, вращается вместе с осью колеса. | Износ, трещины, коррозия. |
| Шарики/Ролики | Элементы качения, обеспечивают минимальное трение. | Износ, сколы, деформация, неравномерный размер. |
| Сепаратор | Удерживает шарики/ролики на равном расстоянии друг от друга. | Деформация, трещины, разрушение. |
| Смазка | Уменьшает трение, отводит тепло, защищает от коррозии. | Вытекание, загрязнение, загустение, отсутствие. |
| Сальники/Уплотнения | Предотвращают вытекание смазки и попадание грязи/воды. | Износ, трещины, разрывы, потеря эластичности. |
| Шум (гул, вой, скрежет) | – | Усиливается при поворотах, изменении скорости, нагрузке. |
| Люфт колеса | – | Ощущается при покачивании колеса в вертикальной/горизонтальной плоскости. |
| Нагрев ступицы | – | Чрезмерный нагрев ступицы после поездки. |
| Вибрация | – | Ощущается на руле или кузове автомобиля. |
| Затрудненное вращение колеса | – | Колесо вращается с усилием или заедает. |
Интересные факты
Вот несколько интересных фактов о ступичных подшипниках и их неисправностях:
-
Конструкция и материалы: Ступичные подшипники обычно состоят из нескольких компонентов, включая внутреннее и внешнее кольца, шарики или ролики, а также сепаратор. Современные подшипники часто изготавливаются из высококачественных сталей и могут быть защищены от влаги и грязи с помощью специальных уплотнений, что значительно увеличивает их срок службы.
-
Признаки неисправности: Одним из первых признаков неисправности ступичного подшипника является появление характерного гудения или свиста при движении. Это может быть связано с износом шариков или роликов, а также с повреждением сепаратора. Если не обратить на это внимание, это может привести к серьезным повреждениям и даже к поломке колеса.
-
Методы диагностики: Для диагностики состояния ступичных подшипников механики часто используют метод “проверки на люфт”. Это делается путем покачивания колеса в вертикальной и горизонтальной плоскостях. Если ощущается люфт или стук, это может указывать на необходимость замены подшипника. Также современные автомобили могут быть оснащены датчиками, которые отслеживают состояние подшипников и предупреждают водителя о возможных неисправностях.
Признаки износа ступичного подшипника, диагностика
Ресурс подшипников составляет примерно 100 тысяч километров. Однако на срок их службы существенно влияют условия эксплуатации автомобиля, качество изготовления компонентов и регулярность обслуживания.
Частые поездки по плохим дорогам и пренебрежение регулировкой для устранения люфта (в случае конических подшипников) приводят к ускоренному износу тел качения и их дорожек на кольцах. Попадание пыли и песка внутрь подшипников значительно сокращает их срок службы.
Важно не допускать критического износа и разрушения узлов, так как это может привести к поломке подшипника, что, в свою очередь, чревато срывом колеса с оси или его заклиниванием.
Основным признаком износа ступичных подшипников является появление заметного гула со стороны колес во время движения. При небольшом износе гул будет тихим, но со временем он усилится. Хотя эксплуатация автомобиля с такими признаками возможна, рекомендуется как можно скорее провести диагностику состояния и при необходимости заменить или отрегулировать ступичные подшипники.
Читайте также:

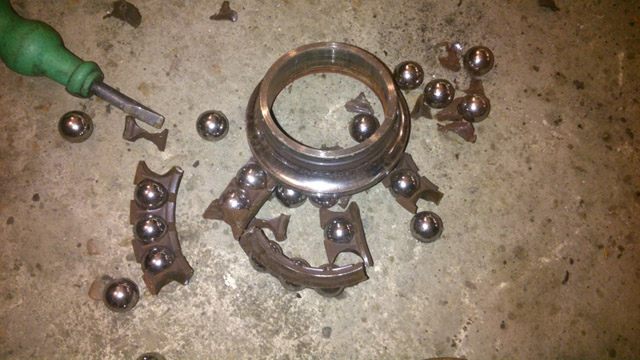

Сигналом о критическом износе служит появление хруста, что указывает на разрушение подшипника. Продолжать эксплуатацию автомобиля в таком состоянии нельзя, и поврежденный узел требует замены.
Диагностика ступичных подшипников – это простая процедура, которую может выполнить любой. Для этого нужно поднять колесо, прокрутить его, чтобы проверить наличие заеданий и подклиниваний. Затем следует покачать колесо, держась за него сверху и снизу. На радиальных цилиндрических подшипниках люфт недопустим, в то время как в радиально-упорных подшипниках он может присутствовать, но в минимальных пределах.
Видео: Как проверить ступичный подшипник?
Люфт в цилиндрических узлах сигнализирует об сильном износе и необходимости в замене, поскольку они нерегулируемы. А вот люфт в конических подшипниках устранить можно.
Регулировочные работы
Для выполнения регулировочных работ вам понадобится стандартный набор инструментов, включая ключи, молоток и отвертку. Процесс регулировки на большинстве автомобилей схож, различия могут быть лишь в некоторых нюансах. Технология регулировки выглядит следующим образом:
- Ослабляем болты колес на ступице, которую нужно отрегулировать;
- С помощью домкрата поднимаем автомобиль и снимаем колесо;
- Молотком и отверткой аккуратно снимаем защитный колпачок, расположенный в центре ступицы;
- Пассатижами отгибаем усики стопора и извлекаем его;
- Закручиваем ступичную гайку до упора, затем отворачиваем ее на ¼ оборота;
- Проверяем, насколько легко вращается ступица. Она должна вращаться свободно и без заеданий;
- Собираем все обратно и повторно проверяем люфт.
Если регулировка не помогла устранить люфт, или при вращении наблюдаются подклинивания и хруст, это свидетельствует о необходимости замены подшипника.
Как уже упоминалось, цилиндрические подшипники не подлежат регулировке, поэтому появление шума и люфта указывает на необходимость их замены.
Нюансы при замене
Технология замены ступичного подшипника не сложная, но требует наличие специального оборудования – пресса или хотя бы мощных слесарных тисков.
Замена подшипника передней ступицы и замена подшипника задней ступицы.
Способ с забиванием узла при помощи молотка с наставкой при работе со ступицами не подходит, поскольку высокая вероятность повреждения посадочного места подшипника в ступице или перекос узла.
-
Читайте также:
При установке нового подшипника обращайте внимание на легкость посадки. Узел должен садиться в ступицу очень туго, небольшое же сопротивление указывает на износ посадочного места. В таком случае замене подлежит и она.
Если после установки нового подшипника и сборки ходовой части люфты в ступице с цилиндрическим подшипником остались, это также указывает на износ посадочного места.
В процессе посадки нового узла особое внимание уделяйте центрированию подшипника, иначе при установке он может пойти на перекос и повредить поверхность посадочного места.
Советы по выбору и покупке ступичного подшипника
При выборе и покупке ступичного подшипника важно учитывать несколько ключевых факторов, чтобы обеспечить надежность и долговечность работы автомобиля. Первым шагом является определение типа подшипника, который подходит для конкретной модели автомобиля. Существуют разные конструкции ступичных подшипников, такие как одно- и двухрядные, а также подшипники с различными типами уплотнений. Поэтому перед покупкой стоит ознакомиться с технической документацией или проконсультироваться с профессионалами.
Следующий аспект — это качество и производитель. Рынок предлагает множество брендов, и не все из них могут гарантировать высокое качество. Рекомендуется выбирать подшипники от известных производителей, которые зарекомендовали себя на рынке. Обратите внимание на отзывы других автовладельцев и рейтинги продукции, чтобы избежать покупки низкокачественных запчастей.
Также стоит учитывать цену. Слишком низкая стоимость может свидетельствовать о низком качестве, однако и слишком высокая цена не всегда гарантирует надежность. Оптимальным вариантом будет найти баланс между ценой и качеством, выбирая подшипники, которые соответствуют вашему бюджету, но при этом имеют хорошие характеристики и отзывы.
При покупке ступичного подшипника рекомендуется также обратить внимание на его упаковку. Качественные подшипники обычно поставляются в надежной упаковке, защищающей от механических повреждений и загрязнений. Убедитесь, что на упаковке присутствуют все необходимые маркировки и информация о производителе.
Не забудьте проверить наличие гарантии на подшипник. Надежные производители обычно предоставляют гарантию на свою продукцию, что является дополнительным подтверждением ее качества. Гарантия может варьироваться от нескольких месяцев до нескольких лет, в зависимости от производителя и типа подшипника.
Наконец, если вы не уверены в своем выборе, лучше обратиться за помощью к специалистам. Автосервисы и магазины автозапчастей могут предложить профессиональные рекомендации и помочь выбрать подходящий подшипник для вашего автомобиля. Это особенно важно, если вы не обладаете достаточным опытом в выборе автозапчастей.
- Читайте также:
Вопрос-ответ
Каковы основные функции ступичного подшипника в автомобиле?
Ступичный подшипник обеспечивает поддержку колеса, позволяя ему свободно вращаться, а также играет важную роль в передаче нагрузки от колеса на кузов автомобиля. Он также способствует стабилизации движения и снижению трения, что увеличивает срок службы колес и улучшает управляемость автомобиля.
Какие признаки указывают на неисправность ступичного подшипника?
Признаки неисправности ступичного подшипника могут включать в себя посторонние шумы при движении, вибрации в рулевом колесе, а также неравномерный износ шин. Если вы заметили, что колесо нагревается больше обычного или появляется люфт при проверке, это также может свидетельствовать о проблемах с подшипником.
Как часто следует проверять ступичные подшипники на наличие неисправностей?
Рекомендуется проверять ступичные подшипники при каждом техническом обслуживании автомобиля, а также при замене шин или после длительных поездок. Если вы заметили какие-либо признаки неисправности, такие как шум или вибрация, лучше провести диагностику незамедлительно, чтобы избежать серьезных повреждений.
Советы
СОВЕТ №1
Регулярно проверяйте состояние ступичных подшипников во время технического обслуживания автомобиля. Обратите внимание на наличие люфта, шумов или вибраций при движении. Это поможет выявить проблемы на ранней стадии и избежать серьезных поломок.
СОВЕТ №2
При замене ступичного подшипника используйте только качественные запчасти от проверенных производителей. Это обеспечит надежность и долговечность работы подшипника, а также снизит риск повторных поломок.
СОВЕТ №3
Обратите внимание на условия эксплуатации автомобиля. Частые поездки по плохим дорогам или в условиях повышенной влажности могут негативно сказаться на состоянии ступичных подшипников. Рассмотрите возможность установки защитных чехлов или пыльников для продления их срока службы.
СОВЕТ №4
Если вы заметили необычные звуки или изменения в поведении автомобиля, не откладывайте диагностику. Своевременное обращение к специалистам поможет избежать более серьезных проблем и затрат на ремонт.
При выборе и покупке ступичного подшипника важно учитывать несколько ключевых факторов, чтобы обеспечить надежность и долговечность работы автомобиля. Первым шагом является определение типа подшипника, который подходит для конкретной модели автомобиля. Существуют разные конструкции ступичных подшипников, такие как одно- и двухрядные, а также подшипники с различными типами уплотнений. Поэтому перед покупкой стоит ознакомиться с технической документацией или проконсультироваться с профессионалами.
Следующий аспект — это качество и производитель. Рынок предлагает множество брендов, и не все из них могут гарантировать высокое качество. Рекомендуется выбирать подшипники от известных производителей, которые зарекомендовали себя на рынке. Обратите внимание на отзывы других автовладельцев и рейтинги продукции, чтобы избежать покупки низкокачественных запчастей.
Также стоит учитывать цену. Слишком низкая стоимость может свидетельствовать о низком качестве, однако и слишком высокая цена не всегда гарантирует надежность. Оптимальным вариантом будет найти баланс между ценой и качеством, выбирая подшипники, которые соответствуют вашему бюджету, но при этом имеют хорошие характеристики и отзывы.
При покупке ступичного подшипника рекомендуется также обратить внимание на его упаковку. Качественные подшипники обычно поставляются в надежной упаковке, защищающей от механических повреждений и загрязнений. Убедитесь, что на упаковке присутствуют все необходимые маркировки и информация о производителе.
Не забудьте проверить наличие гарантии на подшипник. Надежные производители обычно предоставляют гарантию на свою продукцию, что является дополнительным подтверждением ее качества. Гарантия может варьироваться от нескольких месяцев до нескольких лет, в зависимости от производителя и типа подшипника.
Наконец, если вы не уверены в своем выборе, лучше обратиться за помощью к специалистам. Автосервисы и магазины автозапчастей могут предложить профессиональные рекомендации и помочь выбрать подходящий подшипник для вашего автомобиля. Это особенно важно, если вы не обладаете достаточным опытом в выборе автозапчастей.
