Ролик натяжителя ремня генератора и его замена

В статье рассмотрим натяжной ролик ремня генератора, его функции и важность для работы электрооборудования автомобиля. Генератор, обеспечивающий зарядку аккумулятора и питание электрических систем, зависит от правильной работы ремня, который натягивается роликом. Обсудим признаки износа натяжного ролика и пошаговую инструкцию по его замене, что поможет владельцам автомобилей поддерживать исправность системы и избежать серьезных поломок.

Конструктивные особенности привода генератора

Для правильной работы генератора необходимо, чтобы приводной ремень был должным образом натянут. Если ремень будет слишком слабым, он начнет проскальзывать на шкивах, а при чрезмерном натяжении увеличится износ подшипников, самого генератора, рабочих поверхностей шкива и ремня.

Поэтому в конструкции предусмотрена возможность регулировки натяжения ремня. Ранее на автомобилях от коленчатого вала вращался только один генератор, и регулировка натяжения осуществлялась непосредственно самим генератором.

На таких автомобилях имелось две точки крепления генератора. Один из них позволял генератору вращаться, а вторая служила для регулировки. Чтобы натянуть ремень, достаточно было ослабить гайку на регулировочной точке и отодвинуть генератор от двигателя, после чего гайку следовало затянуть. Эта возможность регулировки натяжения была возможна благодаря тому, что коленчатый вал приводил только генератор, и конфигурация ремня была простой, так как он располагался лишь между двумя шкивами.

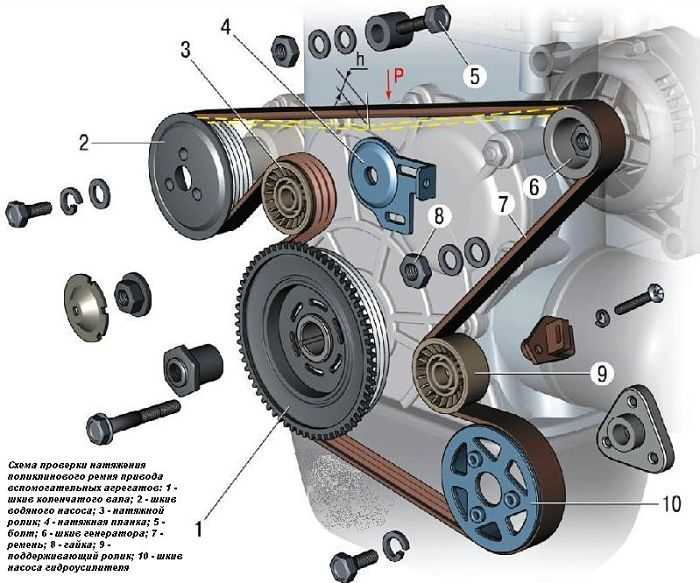

В современных автомобилях количество навесного оборудования, подключенного к коленчатому валу, увеличилось. К таким устройствам относятся насос гидроусилителя и компрессор кондиционера. Поскольку привод этих элементов, а также генератора осуществляется одним ремнем, регулировка натяжения с помощью генератора становится невозможной. Конфигурация ремня на таких автомобилях значительно усложняется, так как он проходит через четыре шкива, а оборудование, которое он приводит в действие, располагается на разных уровнях.

Эксперты в области автомобильной техники подчеркивают важность регулярной проверки ролика натяжителя ремня генератора. Этот элемент играет ключевую роль в обеспечении стабильной работы генератора и других агрегатов, связанных с ременной передачей. При износе или повреждении ролика может возникнуть шум, вибрация и, в конечном итоге, поломка ремня, что приведет к серьезным последствиям для работы двигателя.

Замена ролика натяжителя должна проводиться в соответствии с рекомендациями производителя, а также в рамках регулярного технического обслуживания автомобиля. Специалисты рекомендуют обращать внимание на состояние ролика при каждой замене ремня, так как это поможет избежать неожиданных поломок и продлить срок службы всей системы. Профессиональный подход к замене ролика, включая использование качественных запчастей, значительно повысит надежность работы автомобиля и обеспечит безопасность на дороге.

Видео: Натяжитель для ремня генератора лада гранта

Натяжитель для ремня генератора лада гранта

Интересные факты

Вот несколько интересных фактов о ролике натяжителя ремня генератора и его замене:

1. Функция натяжителя: Ролик натяжителя не только поддерживает правильное натяжение ремня генератора, но и помогает уменьшить вибрации и шумы, возникающие при работе двигателя. Это способствует более плавной работе генератора и увеличивает срок службы ремня.

2. Сигналы о замене: Один из признаков, что ролик натяжителя требует замены, — это появление посторонних звуков, таких как скрип или свист, которые могут указывать на износ подшипников ролика. Игнорирование этих сигналов может привести к повреждению ремня и генератора.

3. Профилактика и замена: Рекомендуется проверять состояние ролика натяжителя и ремня генератора каждые 60 000 – 100 000 километров пробега, в зависимости от рекомендаций производителя автомобиля. Замена этих компонентов в комплекте может предотвратить более серьезные поломки и сэкономить деньги на ремонте в будущем.

Типы натяжных роликов ремня генератора

В таких автомобилях для натяжения приводного ремня используется специальный натяжной ролик. В этом варианте генератор не перемещается, а регулировка осуществляется за счет смещения ролика.

Этот ролик представляет собой обычный подшипник, на внешней части которого установлена пластиковая накладка, по которой и движется ремень. Внутри ролика находится посадочная втулка.

Существует два основных типа роликов, которые различаются способом крепления и регулировки натяжения.

1. Первый тип – эксцентриковый. Это простая конструкция, состоящая только из подшипника, пластиковой накладки и втулки. Во втулке имеется сквозное отверстие, смещенное относительно центра ролика. Через это отверстие ролик устанавливается на специальную шпильку, закрепленную на двигателе. Для натяжки достаточно повернуть ролик вокруг болта.

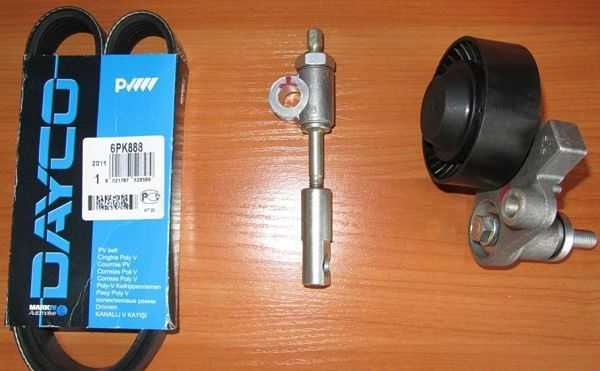

2. Второй тип ролика включает в себя кронштейн. Эта конструкция немного сложнее, но по надежности она не уступает эксцентриковому варианту. Ролик на этом кронштейне фиксируется неподвижно, а крепление к двигателю осуществляется с помощью болтов. Регулировка натяжения происходит за счет перемещения кронштейна относительно силовой установки.

Некоторые производители автомобилей используют ролик с пружинным кронштейном. Этот элемент является саморегулирующимся, так как пружина самостоятельно поддерживает необходимое натяжение.

Какой бы тип натяжного ролика ни использовался, его слабым местом остается подшипник. Он постоянно работает под нагрузкой, и со временем может износиться до полной поломки. Поэтому рекомендуется заменять его каждый раз при замене ремня.

Однако нередко ролики выходят из строя еще до плановой замены.

Признаки выхода из строя

Признаков проблем в работе данного элемента несколько:

• генератор не дает полной зарядки, или вовсе на бортовую сеть не подается электроэнергия от него;
• писк со стороны расположения ремня;
• повышенный гул;
• сильная вибрация ролика или ремня при работающей силовой установке;
• люфт в ролике;
• износ ремня с одной стороны;

Стоит отметить, что некоторые признаки присущи и неисправностям с элементам, которые приводит в действие ролик. К примеру, гул или писк может быть также причиной износа подшипников насоса ГУР, компрессора кондиционера и того же генератора.

Видео: Ремонт ролика натяжителя ремня генератора

Ремонт ролика натяжителя ремня генератора

Диагностика состояния

Поэтому при проявлении любого из признаков следует также провести диагностику состояния всех указанных элементом, чтобы выявить, какой именно элемент неисправен. Выполняется она достаточно просто:

1. Вначале производится визуальный осмотр ремня и оборудования, которое он приводит в действие. Для этого достаточно запустить силовую установку и посмотреть, нет ли вибрации ремня и шкивов и ролика;
2. Затем проверяется натяжение ремня генератора. При остановленном моторе на самом большом пролете между шкивами необходимо взять ремень и попробовать провернуть по часовой стрелке. Если при скручивании удается его провернуть на 90 град., то он натянут нормально. Если же угол проворота больше или меньше – требуется регулировка;
3. Следующий этап – снятие ремня, оценка его состояния, а также проверка наличия люфтов на шкивах и ролике. Снять ремень очень просто – ослабляется гайка натяжного ролика, чтобы снять натяжение ремня. После он снимается со шкивов. Но перед этим необходимо запомнить положение ремня между шкивами, чтобы при установке его правильно расположить. На ремне не должно иметься трещин или отслоений, износ его должен быть равномерным. Если замечен хоть один из указанных дефектов – ремень подлежит замене. Особое внимание следует обратить на односторонний износ. Если он имеется, значит, кронштейн или шпилька крепления ролика согнуты, из-за чего имеется перекос. Если его не устранить, то новый ремень прослужит недолго.
4. Затем проверяется люфт на шкивах. Также следует повращать ролик и убедится в отсутствии заеданий и подклинивание ролика. Если таковые имеются – это указывает на сильный износ подшипника и надобность в замене ролика. Осмотреть стоит и рабочую поверхность пластиковой накладки, она должна быть ровной без каких-либо канавок. В противном случае ролик меняется.
5. Если после смены ремня и ролика гул и писк остались, проблема кроется в одном из элементов, привод которых осуществляется ремнем.

Замена ролика ремня генератора на примере Chevrolet Lacetti

Для примера давайте разберем процесс замены ремня и ролика на автомобиле Chevrolet Lacetti. На этой модели установлен саморегулирующийся натяжной ролик вместе с кронштейном.

Видео: ШЕВРОЛЕ ЛАЧЕТИ.ЗАМЕНА РОЛИКА НАТЯЖИТЕЛЯ РЕМНЯ

Чтобы поменять ремень и натяжной элемент, понадобиться набор ключей рожковых и головок с воротками. Последовательность же работ такова:

1. С двигателя демонтируем корпус воздушного фильтра, чтобы обеспечить доступ к ремню;
2. Чтобы добраться до ролика, необходимо открутить насос ГУР. А чтобы добраться до болтов крепления его с двигателя демонтируем защитный экран выпускного коллектора;
3. После снятия экрана откручиваем болты насоса ГУР и отодвигаем его в сторону, чтобы обеспечить доступ к ролику. После откручивания можно снять ремень с его шкива. При этом патрубки, идущие к насосу снимать не нужно;
4. Перед откручиванием ролика необходимо его перевести в монтажное положение. Для этого смещаем ролик. Преодолевая усилие пружины до совмещения стопорных отверстий на корпусе кронштейна. Затем стопорим ролик в таком положении при помощи болтика или шплинта, который устанавливается в отверстие;
5. Откручиваем болты крепления кронштейна ролика и он извлекается. Новый элемент тоже необходимо перевести в монтажное положение, после чего установить его на автомобиль и закрепить болтами;
6. Устанавливаем на место и закрепляем насос ГУР и защитный экран. После этого надеваем ремень на шкивы, соблюдая правильность его положения;
7. Извлекаем стопорный болт или шплинт, чтобы пружина произвела натяжение ремня;

На других автомобилях замена ролика и натяжка ремня может производится несколько по-другому. К примеру, на авто с эксцентриковыми роликами натяжка производится при помощи специального ключа, которым ролик проворачивается вокруг шпильки для натяжки.

Но все же, работы по замене натяжного ролика навесного оборудования не являются сложными, и их может выполнить даже начинающий автовладелец.

ШЕВРОЛЕ ЛАЧЕТИ.ЗАМЕНА РОЛИКА НАТЯЖИТЕЛЯ РЕМНЯ ДОП.ОБОРУДОВАНИЯ

Советы по выбору качественного натяжного ролика

При выборе натяжного ролика для ремня генератора важно учитывать несколько ключевых факторов, которые могут существенно повлиять на его долговечность и эффективность работы. Вот несколько советов, которые помогут вам сделать правильный выбор.

1. Изучите производителя

Первым шагом в выборе качественного натяжного ролика является изучение репутации производителя. Отдавайте предпочтение известным брендам, которые зарекомендовали себя на рынке автозапчастей. Чаще всего, такие компании предлагают продукцию, прошедшую строгий контроль качества и соответствующую международным стандартам.

2. Обратите внимание на материал

Натяжные ролики изготавливаются из различных материалов, и их качество может значительно варьироваться. Ищите ролики, выполненные из высококачественного пластика или металла, которые обеспечивают долговечность и устойчивость к износу. Также стоит обратить внимание на подшипники: они должны быть герметичными и смазанными, чтобы избежать преждевременного выхода из строя.

3. Проверьте совместимость

Перед покупкой обязательно убедитесь, что выбранный натяжной ролик совместим с вашей моделью автомобиля. Для этого можно обратиться к каталогу запчастей или проконсультироваться с продавцом. Неправильный выбор может привести к проблемам с установкой и функционированием системы привода.

4. Изучите отзывы

Перед покупкой полезно ознакомиться с отзывами других автовладельцев, которые уже использовали данный натяжной ролик. Это поможет вам получить представление о реальном качестве и надежности продукта. Обратите внимание на комментарии о сроке службы, уровне шума и легкости установки.

5. Сравните цены

Не стоит гнаться за самой низкой ценой, так как это может обернуться покупкой некачественного товара. Однако и слишком высокая цена не всегда гарантирует отличное качество. Сравните цены на аналогичные модели от разных производителей и выберите оптимальный вариант, который сочетает в себе разумную стоимость и высокое качество.

6. Убедитесь в наличии гарантии

При покупке натяжного ролика обязательно уточните, есть ли на него гарантия. Качественные производители обычно предоставляют гарантию на свою продукцию, что свидетельствует о их уверенности в надежности и долговечности товара.

Следуя этим рекомендациям, вы сможете выбрать качественный натяжной ролик для ремня генератора, который прослужит вам долго и обеспечит надежную работу вашего автомобиля.

Вопрос-ответ

Как понять, что ролик натяжителя ремня генератора нуждается в замене?

Признаки, указывающие на необходимость замены ролика, включают шумы при работе двигателя, вибрации ремня, а также видимые повреждения или износ ролика. Если ремень начинает проскальзывать или неравномерно натягивается, это также может быть сигналом о проблемах с натяжителем.

Какова процедура замены ролика натяжителя?

Процедура замены включает несколько шагов: сначала необходимо отключить аккумулятор, затем снять защитные крышки и ослабить натяжитель ремня. После этого аккуратно снять старый ролик и установить новый, следуя инструкциям производителя. Важно убедиться, что ремень правильно натянут перед завершением работы.

Можно ли заменить ролик натяжителя самостоятельно или лучше обратиться к специалисту?

Замена ролика натяжителя может быть выполнена самостоятельно, если у вас есть базовые навыки работы с автомобилем и необходимые инструменты. Однако, если вы не уверены в своих силах или не имеете опыта, лучше обратиться к специалисту, чтобы избежать возможных ошибок и повреждений.

Советы

СОВЕТ №1

Перед началом замены ролика натяжителя обязательно ознакомьтесь с руководством по эксплуатации вашего автомобиля. В нем могут быть указаны специфические моменты, касающиеся замены, которые помогут избежать ошибок.

СОВЕТ №2

Используйте качественные запчасти при замене ролика натяжителя. Это обеспечит надежную работу системы и продлит срок службы ремня генератора. Обратите внимание на оригинальные детали или проверенные аналоги.

СОВЕТ №3

При замене ролика натяжителя проверьте состояние ремня генератора. Если он изношен или имеет трещины, лучше заменить его одновременно с натяжителем, чтобы избежать повторной работы в ближайшем будущем.

СОВЕТ №4

Не забывайте о безопасности: перед началом работы отключите аккумулятор, чтобы избежать случайного запуска двигателя. Также используйте защитные очки и перчатки для защиты во время ремонта.
