Поршень двигателя внутреннего сгорания (ДВС) преобразует энергию, выделяющуюся при сгорании топлива, в механическую работу. В статье рассмотрим конструкцию поршня, его назначение и принцип работы, а также состав, включая маслосъемные и компрессионные кольца. Понимание работы поршневой группы ДВС поможет лучше осознать функционирование автомобилей и других механизмов, а также повысит эффективность их обслуживания и ремонта.
Что такое поршень двигателя внутреннего сгорания автомобиля?

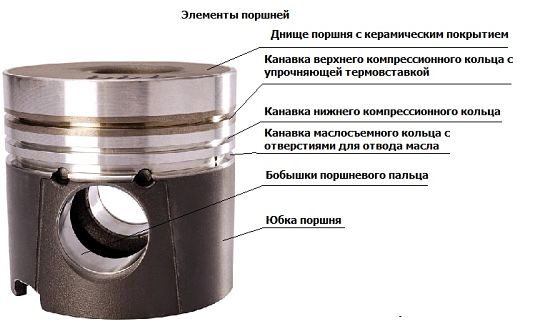

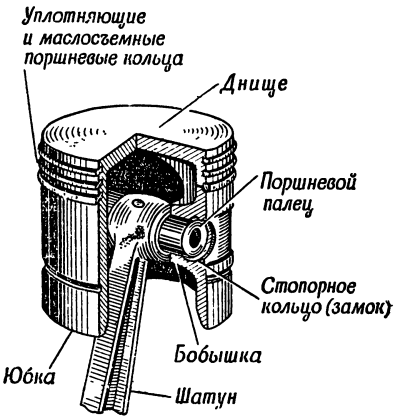

Конструкция детали состоит из трех основных элементов:
- Дно.
- Уплотнительная зона.
- Ободок.
Эти элементы присутствуют как в цельнолитых поршнях (наиболее распространенный вариант), так и в сборных деталях.
Эксперты в области автомобильной техники отмечают, что поршень является ключевым элементом двигателя внутреннего сгорания, обеспечивающим преобразование энергии топлива в механическую работу. При сгорании топливной смеси в цилиндре создается высокая температура и давление, что заставляет поршень двигаться вниз. Этот процесс называется тактом сжатия. Затем, когда поршень достигает нижней мертвой точки, происходит выброс отработанных газов, и цикл повторяется. Специалисты подчеркивают, что правильная работа поршня зависит от точности его изготовления и качества материалов, что влияет на эффективность двигателя и его долговечность. Кроме того, эксперты указывают на важность системы смазки, которая снижает трение между поршнем и цилиндром, предотвращая износ и перегрев.
Днище
Днище — основная рабочая поверхность, поскольку она, стенки гильзы и головка блока формируют камеру сгорания, в которой и происходит сжигание топливной смеси.
Главный параметр днища — форма, которая зависит от типа двигателя внутреннего сгорания (ДВС) и его конструктивных особенностей.
В двухтактных двигателях применяются поршни, у которых днище сферической формы – выступ днища, это повышает эффективность наполнения камеры сгорания смесью и отвод отработанных газов.
В четырехтактных бензиновых моторах днище плоское или вогнутое. Дополнительно на поверхности проделываются технические углубления – выемки под клапанные тарелки (устраняют вероятность столкновения поршня с клапаном), углубления для улучшения смесеобразования.
В дизельных моторах углубления в днище наиболее габаритны и имеют разную форму. Такие выемки называются поршневой камерой сгорания и предназначены они для создания завихрений при подаче воздуха и топлива в цилиндр, чтобы обеспечить лучшее смешивание.
Уплотняющая часть предназначена для установки специальных колец (компрессионных и маслосъемных), задача которых — устранять зазор между поршнем и стенкой гильзы, препятствуя прорыву рабочих газов в подпоршневое пространство и смазки – в камеру сгорания (эти факторы снижают КПД мотора). Это обеспечивает отвод тепла от поршня к гильзе.
Читайте также:
| Этап работы поршня | Описание процесса | Роль поршня |
|---|---|---|
| Впуск | Поршень движется вниз, создавая разрежение в цилиндре. Открывается впускной клапан, и топливовоздушная смесь поступает в цилиндр. | Создает разрежение для всасывания смеси. |
| Сжатие | Поршень движется вверх, сжимая топливовоздушную смесь. Оба клапана закрыты. | Сжимает смесь для повышения температуры и давления перед воспламенением. |
| Рабочий ход (сгорание) | Свеча зажигания воспламеняет сжатую смесь. Происходит взрыв, газы расширяются и толкают поршень вниз. | Преобразует энергию сгорания в механическое движение, передавая ее на коленчатый вал. |
| Выпуск | Поршень движется вверх, выталкивая отработавшие газы из цилиндра через открытый выпускной клапан. | Выталкивает отработавшие газы, подготавливая цилиндр к новому циклу. |
Интересные факты
Вот несколько интересных фактов о работе поршня в двигателе внутреннего сгорания:
-
Цикл Отто и цикл Дизеля: Поршни в двигателях внутреннего сгорания работают по двум основным циклам — циклу Отто (в бензиновых двигателях) и циклу Дизеля (в дизельных двигателях). В цикле Отто топливо смешивается с воздухом и сжимается, а затем воспламеняется от искры. В цикле Дизеля воздух сначала сжимается, что приводит к его нагреву, а затем в него впрыскивается топливо, которое воспламеняется от высокой температуры.
-
Сила инерции и балансировка: Поршни движутся с высокой скоростью, и при этом они создают значительные инерционные силы. Чтобы минимизировать вибрации и обеспечить плавную работу двигателя, конструкция поршней и кривошипно-шатунного механизма тщательно сбалансирована. В некоторых высокопроизводительных двигателях используются дополнительные балансировочные валы для снижения вибраций.
-
Материалы и технологии: Поршни изготавливаются из легких и прочных материалов, таких как алюминиевые сплавы, которые обеспечивают хорошую теплопроводность и устойчивость к высоким температурам. Современные технологии, такие как порошковая металлургия и анодирование, позволяют улучшить характеристики поршней, увеличивая их долговечность и эффективность работы двигателя.
Уплотняющая часть
Уплотняющая секция включает в себя проточки на цилиндрической поверхности поршня — канавки, расположенные за днищем, а также перемычки между ними. В двухтактных двигателях в эти проточки дополнительно устанавливаются специальные вставки, которые служат опорой для замков колец. Эти вставки необходимы для предотвращения проворачивания колец и попадания их замков во впускные и выпускные окна, что может привести к их повреждению.
Перемычка от края днища до первого кольца называется жаровым поясом. Этот пояс подвергается наибольшему температурному воздействию, поэтому его высота подбирается с учетом рабочих условий, создаваемых в камере сгорания, а также материала, из которого изготовлен поршень.
Количество канавок в уплотняющей части соответствует числу поршневых колец (их может быть от 2 до 6). Наиболее распространенной является конструкция с тремя кольцами — двумя компрессионными и одним маслосъемным.
В канавке для маслосъемного кольца выполняются отверстия для стока масла, которое кольцо снимает со стенки гильзы.
Вместе с днищем уплотняющая секция формирует головку поршня.
Вас также заинтересует:
- Кривошипно-шатунный механизм двигателя внутреннего сгорания
- Что такое компрессия и степень сжатия двигателя
- Датчик положения распределительного вала: признаки неисправности
-
Читайте также:
Юбка
Юбка выполняет роль направляющей для поршня, не давая ему изменить положение относительно цилиндра и обеспечивая только возвратно-поступательное движение детали. Благодаря этой составляющей осуществляется подвижное соединение поршня с шатуном.
Для соединения в юбке проделаны отверстия для установки поршневого пальца. Чтобы повысить прочность в месте контакта пальца, с внутренней стороны юбки изготовлены специальные массивные наплывы, именуемые бобышками.
Для фиксации пальца в поршне в установочных отверстиях под него предусмотрены проточки для стопорных колец.
Типы поршней
В двигателях внутреннего сгорания используются два основных типа поршней, которые отличаются по своей конструкции: цельные и составные.
Цельные поршни производятся методом литья с последующей механической обработкой. В ходе литья из металла формируется заготовка, которая получает общую форму детали. Затем на металлообрабатывающих станках обрабатываются рабочие поверхности, создаются канавки для колец, а также выполняются технологические отверстия и углубления.
Составные поршни имеют разделенные головку и юбку, которые соединяются в единую конструкцию во время установки на двигатель. Сборка осуществляется при соединении поршня с шатуном. Для этого в юбке предусмотрены отверстия под палец, а на головке имеются специальные проушины.
Преимуществом составных поршней является возможность использования различных материалов, что значительно улучшает эксплуатационные характеристики детали.
Материалы изготовления
В качестве материала изготовления для цельнолитых поршней используются алюминиевые сплавы. Детали из таких сплавов характеризуются малым весом и хорошей теплопроводностью. Но при этом алюминий не является высокопрочным и жаростойким материалом, что ограничивает использование поршней из него.
Литые поршни изготавливаются и из чугуна. Этот материал прочный и устойчивый к высоким температурам. Недостатком их является значительная масса и слабая теплопроводность, что приводит к сильному нагреву поршней в процессе работы двигателя. Из-за этого их не используют на бензиновых моторах, поскольку высокая температура становится причиной возникновения калильного зажигания (топливовоздушная смесь воспламеняется от контакта с разогретыми поверхностями, а не от искры свечи зажигания).
Конструкция составных поршней позволяет комбинировать между собой указанные материалы. В таких элементах юбка изготавливается из алюминиевых сплавов, что обеспечивает хорошую теплопроводность, а головка – из жаропрочной стали или чугуна.
Но и у элементов составного типа есть недостатки, среди которых:
- возможность использования только в дизельных двигателях;
- больший вес по сравнению с литыми алюминиевыми;
- необходимость использования поршневых колец из жаростойких материалов;
- более высокая цена;
Из-за этих особенностей сфера использования составных поршней ограничена, их применяют только на крупноразмерных дизельных двигателях.
Видео: Принцип работы поршня двигателя. Устройство
Проблемы и неисправности поршней
Поршни являются одним из ключевых компонентов двигателя внутреннего сгорания, и их работа напрямую влияет на эффективность и надежность всего агрегата. Однако, как и любая другая деталь, поршни могут сталкиваться с различными проблемами и неисправностями, которые могут привести к снижению производительности двигателя или даже его поломке.
Одной из наиболее распространенных проблем является износ поршней. Со временем, в результате постоянного трения о стенки цилиндра и воздействия высоких температур, материал поршня может терять свои первоначальные свойства. Это приводит к образованию зазоров между поршнем и цилиндром, что, в свою очередь, вызывает снижение компрессии и увеличение расхода масла. В таких случаях может потребоваться замена поршней или их ремонт.
Еще одной распространенной неисправностью является заклинивание поршня. Это может произойти из-за недостатка смазки, перегрева двигателя или попадания инородных предметов в цилиндр. Заклинивание приводит к тому, что поршень не может свободно двигаться, что может вызвать серьезные повреждения как самого поршня, так и других компонентов двигателя. В случае заклинивания необходимо проводить диагностику и, возможно, капитальный ремонт двигателя.
Также стоит отметить проблему с кольцами поршня. Поршневые кольца, которые обеспечивают герметичность и предотвращают утечку газов, могут изнашиваться или ломаться. Это приводит к потере компрессии и увеличению расхода масла, что негативно сказывается на работе двигателя. В таких случаях может потребоваться замена кольцевого комплекта.
Неправильная установка поршней также может стать причиной неисправностей. Если поршни установлены неправильно, это может привести к неравномерному износу, вибрациям и даже повреждению других компонентов двигателя. Поэтому важно следовать рекомендациям производителя при установке и замене поршней.
Наконец, стоит упомянуть о проблемах, связанных с качеством топлива. Некачественное топливо может привести к образованию отложений на поршнях, что также негативно сказывается на их работе. Эти отложения могут затруднять движение поршня и вызывать перегрев, что в конечном итоге может привести к его разрушению.
-
Читайте также:
В заключение, поршни двигателя внутреннего сгорания подвержены различным проблемам и неисправностям, которые могут существенно повлиять на его работу. Регулярное техническое обслуживание, использование качественных материалов и соблюдение рекомендаций производителя помогут минимизировать риски и продлить срок службы поршней и всего двигателя в целом.
Вопрос-ответ
Что такое поршень и какую роль он играет в двигателе внутреннего сгорания?
Поршень — это цилиндрическая деталь, которая движется внутри цилиндра двигателя. Его основная функция заключается в преобразовании энергии, выделяющейся при сгорании топлива, в механическую работу. Поршень создает давление в камере сгорания, что приводит к движению коленчатого вала и, в конечном итоге, к вращению колес автомобиля.
Как происходит процесс сжатия и сгорания в цилиндре с участием поршня?
Процесс начинается с того, что поршень опускается вниз, создавая вакуум и засасывая топливно-воздушную смесь в цилиндр. Затем поршень поднимается, сжимая смесь. Когда поршень достигает верхней мертвой точки, свеча зажигания воспламеняет смесь, что вызывает резкое увеличение давления и заставляет поршень двигаться вниз, производя работу.
Какие факторы влияют на эффективность работы поршня в двигателе?
Эффективность работы поршня зависит от нескольких факторов, включая качество топлива, степень сжатия, состояние цилиндров и поршня, а также правильную настройку системы зажигания. Неправильная работа любого из этих компонентов может привести к снижению мощности двигателя и увеличению расхода топлива.
Советы
СОВЕТ №1
Изучите основные принципы работы двигателя внутреннего сгорания, включая цикл Отто или Дизеля. Понимание этих циклов поможет вам лучше осознать, как поршень взаимодействует с другими компонентами двигателя.
СОВЕТ №2
Обратите внимание на материалы и технологии, используемые в производстве поршней. Современные поршни изготавливаются из легких и прочных сплавов, что значительно влияет на эффективность работы двигателя и его долговечность.
СОВЕТ №3
Регулярно проверяйте состояние поршней и цилиндров вашего автомобиля. Износ или повреждения могут привести к снижению мощности и увеличению расхода топлива, поэтому важно следить за их состоянием и проводить своевременное обслуживание.
СОВЕТ №4
Если вы планируете тюнинг двигателя, учитывайте, что изменение характеристик поршней может существенно повлиять на производительность. Консультируйтесь с профессионалами, чтобы выбрать оптимальные компоненты для достижения желаемых результатов.
