Как поменять топливный фильтр ваз 2114

066: Замена топливного фильтра

Итак, прикатил к отцу в гараж на яму.

рядом бегает моня)

специнструмент))

Решил начать с простейшего, с замены топливного фильтра. В последний раз я менял его еще зимой, около 9 000 км. назад) А это уже много, учитывая качество нашего бензина))

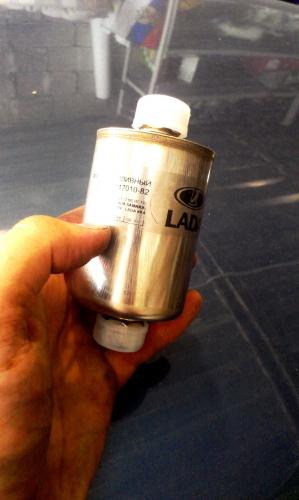

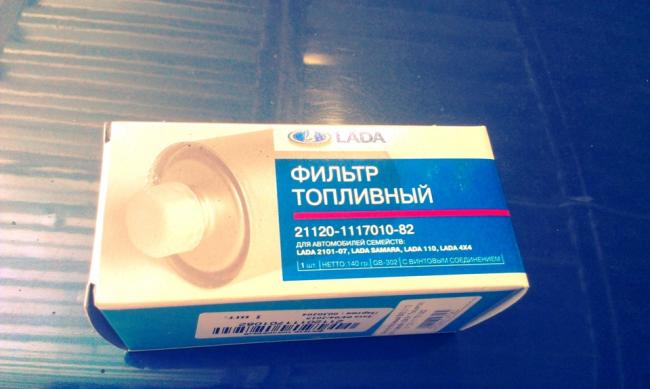

Признаюсь, хотел заказать заранее Knecht Mahle, и даже заказал, но, там, как всегда с этим курсом непонятным, короче отказ пришел, а перезаказывать уже просто напросто не было времени))

Для начала как всегда стравил давление с топливной магистрали.

Открутил крышку бензобака.

Залез под машину. Вижу проказника)

Желательно бы было побрызгать ВДэшкой, но у меня ее было мало и я приберег ее для другого дела))

Для начала двумя ключами на 10, блин или на 8, (уже не припомню=) отвернул крепление фильтра к кузову.

Затем ключом на 19 зажал фильтр, а ключом на 17 отвернул шланг. На словах просто, на деле пришлось приложить изрядное усилие, так сильно прикипело)) Желательно воспользоваться ВД-40))

Второй шланг отвернул также. Подставил емкость чтобы не налить остатки бензина на пол))

Вот что слилось из самого фильтра.

Стоял фильтр SCT 330.

Раздербанил, поглядел, что внутри)) Внутри он оказался грязный)))

Установил новый фильтр на место, затянул все соединения. Затем завел авто и немного погазовал.

Посмотрел, а там, с одной стороны немного сифонит))

Подтянул. Теперь все в порядке))

Раньше машина долго заводилась, иногда надо было подгазовать. Грешил на РДТ, сейчас, после замены фильтра, заводится сразу)) Видимо фильтр был хорошо забит))

Очередная замена топливного фильтра на ВАЗ 2114

Топливная система

Топливный фильтр — одна из ключевых деталей этой системы, функция его заключается в отсеивании с помощью специальной фильтровальной бумаги грязи, ржавчины и других твердых примесей, содержащихся в топливе. Благодаря фильтру в двигатель поступает очищенный бензин.

Топливный фильтр

С необходимостью замены сталкивается каждый автовладелец, поэтому подробно рассмотрим следующие вопросы: как заменить топливный фильтр в ВАЗ 2114 самостоятельно, в каких случаях его нужно менять, какой фильтр следует выбрать для этого автомобиля.

Признаки забитого топливного фильтра

В процессе эксплуатации ячейки фильтровальной бумаги бензинового фильтра забиваются, и его пропускная способность падает, а это сразу же вызывает перебои в работе двигателя. Есть ряд признаков, которые могут свидетельствовать об этом:

1. резко возрастает расход топлива;
2. автомобиль часто глохнет на холостом ходу;
3. при повышении оборотов происходят провалы в работе двигателя;
4. возникают проблемы с запуском двигателя;
5. при работе двигатель троит, уменьшается его мощность;
6. во время движения автомобиль тормозит без нажатия на педали;
7. автомобиль дергается при подъеме в гору.

Признаков того, что топливный фильтр забит много, и они достаточно разнообразны. Кроме того, следует быть внимательным, так как все эти признаки не могут свидетельствовать однозначно о поломке фильтра. Они могут также указывать на неисправности элементов системы управления двигателем: электронного блока управления, датчиков положения коленчатого вала (ДПКВ), массового расхода воздуха (ДМРВ), положения дроссельной заслонки (ДПДЗ), детонации (ДД), а также свечей, проводки или регулятора холостого хода. Для того чтобы удостовериться, что причиной неудовлетворительной работы автомобиля является именно топливный фильтр, можно применить следующий метод. Подключите манометр к ниппелю, находящемуся на топливной раме форсунок; заведите автомобиль и замеряйте давление топлива. Если показатели манометра ниже, чем предусмотрено технической документацией на автомобиль, то причина неполадок в его работе заключается в забитом фильтре.

Где находится топливный фильтр автомобиля ВАЗ 2114

Топливный фильтр вмонтирован в виде картриджа в топливную магистраль автомобиля ВАЗ 2114. Он расположен на днище под багажником, поэтому для его осмотра и замены понадобится эстакада или яма. Если вы не можете найти, где топливный фильтр находится в вашем автомобиле, внимательно осмотрите видимую часть топливной системы — он расположен зразу за бензобаком, перед выхлопной трубой.

Топливный фильтр на ваз 2114

Какой топливный фильтр нужен для ВАЗ 2114

Автомобили ВАЗ 2114 укомплектованы инжекторными силовыми установками с рабочим объемом 1,5 и 1,6 литра. Инжекторные двигатели требуют более тщательной очистки поступающего бензина, чем карбюраторные. По этой причине топливный фильтр ВАЗ 2114 должен обладать необходимым качеством фильтрации: пропускная способность его составляет не менее 5—7 микрон, он должен выдерживать рабочее давление 3—5 бар.

Топливные фильтры ВАЗ 2114 отличаются по способу крепления патрубков бензопровода: у моделей с 1,5-литровым двигателем применяется шестигранное крепление; у автомобилей с рабочим объемом силовой установки 1,6 литра — пружинная фиксация (на защелках).

Замена топливного фильтра ВАЗ 2114

Какие инструменты нужны для замены бензинового фильтра

Для правильного проведения работы по самостоятельной замене бензинового фильтра автомобиля ВАЗ 2114 понадобятся:

• новый фильтр, подходящий по конструкции;
• уплотнительные кольца на патрубки бензопровода;
• рожковые ключи размеров 10, 17 и 19;
• две емкости: одна для сбора бензина (проследите за тем, чтобы она была чистой и сухой), вторая для слива воды.

Правила безопасности при замене

Замена топливного фильтра может сопровождаться разливом бензина. Поэтому работу следует проводить в хорошо проветриваемом помещении или, лучше всего, на улице.

Так как автомобильное топливо является легковоспламеняющимся горючим материалом, необходимо помнить об элементарных правилах безопасности:

1. Обязательно обесточьте систему электропитания автомобиля, сняв для этого клеммы с аккумулятора.
2. Не проводите работу вблизи открытых источников огня; не курите.
3. Побеспокойтесь о наличии средств пожаротушения: огнетушителя, песка или воды.
4. При замене есть риск попадания бензина на кожу и слизистые, поэтому следует их также защитить.
5. Ветошь и тряпки, которыми вытирали бензин, складывайте отдельно.

Сбрасываем давление в топливной системе

Перед проведением любых ремонтных работ в топливной системе необходимо сбросить давление топлива. Для этого следует поставить автомобиль на ручной тормоз и включить нейтральную передачу; снять или отодвинуть задний ряд кресел; открыть лючок, находящийся на днище под сиденьем; отключить питание бензонасоса, рассоединив разъем. Затем необходимо завести автомобиль и подождать несколько минут, пока не сработается весь закачанный в двигатель бензин, и автомобиль сам не заглохнет. После этого нужно еще несколько раз попробовать завести машину, чтобы убедиться в отсутствии давления топлива.

Если вы не можете проделать эти действия, то стравить давление в топливной системе можно и другим способом. Для этого снимите минусовую клемму с аккумулятора; в монтажном блоке автомобиля ВАЗ 2114 следует извлечь предохранитель F3, который отвечает за питание бензонасоса. Далее также следует сработать топливо, находящееся в двигателе. После того как давление будет сброшено, не забудьте установить предохранитель на место.

Снимаем отработанный фильтр

Процесс снятия старого забитого фильтра автомобилей ВАЗ 2114 существенно отличается у моделей с разным объемом двигателя.

Если в машине установлена 1,5-литровая силовая установка, то фильтр снимают следующим образом:

1. Тщательно обработайте крепление смазкой для более легкого снятия.
2. Снимите штуцер подводящего бензопровода. Для этого воспользуйтесь ключами на 17 и 19: ключом на 19 придерживайте сам фильтр, чтобы он не прокручивался; ключом на 17 открутите штуцер. В предварительно подготовленную емкость слейте остаток бензина из этого участка бензопровода.
3. Аналогичным образом поступите для того, чтобы снять штуцер отводящего бензопровода на противоположной стороне фильтра; слейте остатки бензина.
4. Аккуратно отсоедините от основания трубки топливопровода.
5. Ослабьте хомут, с помощью которого он крепиться, используя рожковый ключ на 10.
6. Осторожно снимите фильтр.

Для замены бензинового фильтра автомобиля ВАЗ 2114 с 1,6-литровым двигателем необходимо просто нажать на пружинные фиксаторы бензопровода и аккуратно снять трубки.

Установка нового фильтра на автомобиль ВАЗ 2114

Перед тем как устанавливать новый. следует поменять уплотнительные кольца на патрубках топливопровода. Если на фильтр, особенно на резиновые его части, попали капли бензина, вытрите их насухо. В противном случае бензин значительно сократит срок эксплуатации этих деталей.

Бензиновый фильтр устанавливается в обратной последовательности его снятию. Обязательно обратите внимание на направление фильтра: на его корпусе есть стрелка, указывающая направление движения потока бензина. Если ваш автомобиль комплектован 1,5-литровым двигателем, стрелка должна быть направлена от правого к левому борту; при двигателе с рабочим объемом 1,6 литра — наоборот, слева направо.

После установки необходимо подождать некоторое время, чтобы новый фильтр заполнился бензином, и из него был вытеснен весь воздух. После этого можно приступать к проверке герметичности соединений. Для этого заведите двигатель на несколько секунд и осмотрите его на наличие подтеков бензина. Если вы обнаружили подтекание топлива, попробуйте более плотно насадить патрубки бензопровода на фильтр.

Сколько стоит топливный фильтр на ВАЗ 2114

Стоимость бензиновых фильтров зависит как от качества самого изделия, так и от фирмы-производителя. Каждый автовладелец должен решить самостоятельно: переплачивать за известную торговую марку или приобрести качественный фильтр малоизвестного производителя по средней цене. Не стоит покупать продукцию явно сомнительного качества.

Приблизительная стоимость на автомобиль ВАЗ 2114 составляет 150—600 рублей.

Частота замены топливного фильтра

Когда менять топливный фильтр ВАЗ 2114 — это неоднозначный вопрос. С одной стороны, завод-изготовитель рекомендует проводить его замену раз на 30 тысяч километров. Но, с другой стороны, качество бензина на автозаправках оставляет желать лучшего, большое количество посторонних примесей значительно сокращает срок использования фильтра, около 10 тысяч километров.

Для замены фильтра не стоит дожидаться появления первых признаков его изношенности, так как проблемы в работе двигателя могут возникнуть в самых непредвиденных ситуациях. В зависимости от качества бензина, которым вы заправляете автомобиль, производите замену при пробеге от 10 до 20 тысяч километров.

Топливный фильтр ВАЗ 2114: где находится и как заменить

Данная статья одновременно актуальна для следующих моделей ВАЗ: 2108i, 2109i, 21099i, 2114i, 2115i, 2110, 2112, 2111, Kalina, Priora.На каждой из этих моделей два топливных фильтра, один — грубой очистки (сетка бензонасоса) расположен в топливном модуле. Другой фильтр — тонкой очистки, находится под машиной между бензобаком и нишей запасного колеса (корытом).

Где находится фильтр тонкой очистки ВАЗ 2114

Перед заменой фильтров, в первую очередь необходимо сбросить давление в системе. Сделать это можно нескольким способами. Первый – это вытащить предохранитель бензонасоса (f1), расположенный в блоке предохранителей за центральной консолью.

Вытаскиваем предохранитель

Для доступа к нему нужно открутить несколько винтов крепления крышки в ногах у пассажира.

На Калине предохранитель на бензонасос находится под пластиковой крышкой в центральной консоли.

Предохранитель на бензонасос Лада Калина

Или отсоединить колодку питания топливного насоса, предварительно открутив винты крепления лючка для доступа к бензонасосу под задним сидением.

После этого завести автомобиль, а как заглохнет покрутить немного стартером.

Более простым вариантом сброса давления будет снять защитный колпачок с торца топливной рампы и нажать на золотник. Лучше подставить какую-нибудь мелкую емкость под него, т.к. вытечет небольшое количество бензина.

Фильтр грубой очистки (сетка бензонасоса) меняется по мере необходимости, фильтр тонкой очистки каждые 30 000 пробега.

Для замены фильтра грубой очистки необходимо будет открутить топливные трубки, приходящие на насос, а затем открутить гайки крепления насоса (головка на 10) и вынуть насос из бака. Снять пластиковую колбу в нижней части насоса, а движением вниз снять сетку.

Топливный насос ВАЗ 2114

Для замены фильтра тонкой очистки, нужно будет открутить гайку крепления фильтра к кузову автомобиля, а затем отсоединить топливные трубки от фильтра.

Топливный фильтр ВАЗ 2114

Могут встретиться два вида крепления топливных трубок к фильтру: классический резьбовой и на защелках. Первый вариант нужно будет открутить при помощи двух ключей, одним придерживая гайку на фильтре, вторым закручивая гайку топливной трубки.

Второй вариант просто отщелкивается, нажатием на скобу.

Не стоит забывать про резиновые уплотнительные колечки на концах топливных трубок. Лучше будет купить минимум 4 шт заранее, а еще лучше вместо резиновых колец, использовать медные шайбы.

Сборка производится в обратном порядке.

Фильтр грубой очистки (сетка бензонасос) и фильтр тонкой очистки идут в зависимости от объема двигателя. Для мотора 1.5 идет фильтр грубой очистки с артикулом 2112-1139200, для 1.6 идет фильтр с артикулом 1118-1139010. Фильтр тонкой очистки для 1.5 (до 2005-2006 г.в.) идет на резьбовых соединениях, для 1.6 (после 2005 г.в.) со штуцерами под защелки, но перед заменой лучше отдельно посмотреть соединения топливных трубок на фильтр. Каталожный номер оригинального фильтра на гаечных соединениях 2112-1117010-82, а фильтра на защелках 2123-1117010-82

Замена топливного фильтра на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Добро пожаловать! Топливный фильтр – благодаря этому агрегату и происходит очищение топлива от инородных веществ которые по сути не должны в нём содержаться, к примеру вода или же просто грязь находящаяся в бензине. Но со временем как и любая другая деталь, топливный фильтр приходит в негодность и его нужно менять, но не все люди знают как это сделать и поэтому специально для этих людей мы составили данную статью, в которой подробно описали процесс замены топливного фильтра в машине.

Примечание! Для замены фильтра вам нужно будет запастись: Всего лишь набором гаечных ключей и возможно пригодится так же тряпка, для того чтобы очистить фильтр от налипшей на него грязи для удобства в работе!

Краткое содержание:

Из-за чего топливный фильтр приходит в негодность? Начнём сперва с ответа на данный вопрос, потому что этот вопрос нам задают очень часто, так вот данный фильтр приходит в негодность только лишь из-за некачественного бензина в котором находятся частички грязи, воды и ржавчины а так же других веществ из-за которых фильтр и приступает к работе, вследствие чего понемногу изнашиваясь.

Где находится топливный фильтр? В основном на всех инжекторных автомобилях Вазовского семейства он стоит в одном месте, а именно он расположен рядом с бензобаком автомобиля в задней его части, поэтому если вы его захотите беспрепятственно увидеть, тогда вам для этого придётся наклониться найти в задней части бензобак и только после этого вы сможете разглядеть топливный фильтр, более подробное его местонахождение смотрите на фото чуть ниже:

Когда нужно менять топливный фильтр? Вообще он подлежит замене каждые 15.000-30.000 тыс. км, почему такая разница в этих цифрах и ближе к каким цифрам нужно придерживаться, спросите вы? Объясняем! Как вы уже поняли прочитав текст чуть выше, топливный фильтр приходит в негодность из-за некачественного топлива которое заливают в наши машины на заправках, поэтому если вы уверены то что топливо которое вы заправляете хорошее и соответствует тому качеству которое надо, тогда данный фильтр можно смело менять каждые 30.000 тыс. км, а если топливо которое вы заливаете на заправке очень некачественное и в нём содержаться всякие инородные вещества, тогда приступайте к замене данного фильтра уже через 15.000 тыс. после установки нового.

Но всё же эти цифры многого не значат, потому что данный фильтр может загрязнится и быстрее, а первые признаки которые автомобиль будет подавать, так это плохая неустойчивая работа двигателя, а так же потеря динамики при разгоне и при резком нажатии на педаль, а так же автомобиль при засорении фильтра может просто начать ехать рывками.

Как заменить топливный фильтр на ВАЗ 2113-ВАЗ 2115?

Примечание! Прежде чем приступать к замене данного агрегата, обязательно возьмите в руки гаечный ключи и при помощи него отверните гайку которая крепит минусовую клему на выводе аккумулятора для того чтобы ток в двигателе пропал и можно было нормально работать! (О том как скинуть клему, см. в статье: «Замена аккумулятора на ВАЗ», пункт 1)

Снятие: 1) В самом начале операции стравите давление из системы питания двигателя. (О том как стравить давление, см. в статье: «Снижение давления в системе питания»)

2) Затем в продолжение операции при помощи двух гаечных ключей, чуть ослабьте гайки которые крепят топливные трубки высокого давления к топливному фильтру.

Примечание! Обратите особое внимание как эти гайки нужно ослаблять, то есть одним ключом нужно будет зацепиться за гайку которая находится на корпусе топливного фильтра и тем самым удерживать её, а другим ключом вам нужно будет зацепится за вторую гайку и после чего при помощи данного ключа начать по чуть чуть ослаблять гайку крепления топливной трубки к данному фильтру!

3) Когда обе гайки будут ослаблены, отвёрткой полностью выверните гайку болта крепления стяжного хомут, который в свою очередь крепит сам фильтр.

4) После того как гайка крепления стяжного хомута вместе с болтом будет лежать на полу, а вы будете удерживать сам фильтр в руки, то возьмите после этого снова гаечный ключ и полностью отверните им все гайки которые крепят топливные шланги высокого давления к фильтру, а после отсоединения отведите в сторонку кончики топливных трубок высокого давления от самого фильтра и тем самым полностью снимите фильтр.

Примечание! При выворачивании гаек крепящих трубки, учтите то что в системе останется давление и поэтому при отсоединении трубок от самого фильтра, будьте готовы к тому что из этих шлангов потечёт бензин самая малость, поэтому будьте осторожны и смотрите чтобы он при отсоединении труб не брызнул вам в глаза!

А ещё обязательно проверьте когда снимите данный фильтр, состояние наконечников топливных трубок, там на них есть уплотнительные кольца, так вот снимите их и после чего проверьте их состояние, все порванные или же деформированные кольца замените на новые!

Установка: Новый топливный фильтр устанавливается на своё место в обратном порядке снятию.

Примечание! Обязательно обратите своё внимание на стрелку на фильтре, она должна быть строго направлена по направлению потока топлива, то есть от бензобака к двигателю автомобиля!

Дополнительный видео-ролик: Более подробная инструкция по замене данного фильтра, вы сможете увидеть в виде-ролике который приведён чуть ниже, но только замена данного фильтра на ролике показывается на примере автомобиля ВАЗ 2110, вы не пугайтесь, так как данный фильтр на обоих автомобилях заменяется аналогично, поэтому смотрите замену данного фильтра на десятке и тем самым делайте так же в своём автомобиле.
