Как определить производительность вентилятора по скорости воздуха

Пример подбора вентиляторов для системы вентиляции

Сопротивление прохождению воздуха в вентиляционной системе, в основном, определяется скоростью движения воздуха в этой системе. С увеличением скорости возрастает и сопротивление. Это явление называется потерей давления. Статическое давление, создаваемое вентилятором, обуславливает движение воздуха в вентиляционной системе, имеющей определенное сопротивление. Чем выше сопротивление такой системы, тем меньше расход воздуха, перемещаемый вентилятором. Расчет потерь на трение для воздуха в воздуховодах, а также сопротивление сетевого оборудования (фильтр, шумоглушитель, нагреватель, клапан и др.) может быть произведен с помощью соответствующих таблиц и диаграмм, указанных в каталоге. Общее падение давления можно рассчитать, просуммировав показатели сопротивления всех элементов вентиляционной системы.

Рекомендуемая скорость движения воздуха в воздуховодах:

Тип	Скорость воздуха, м/с
Магистральные воздуховоды	6,0-8,0
Боковые ответвления	4,0-5,0
Распределительные воздуховоды	1,5-2,0
Приточные решетки у потолка	1,0-3,0
Вытяжные решетки	1,5-3,0

Определение скорости движения воздуха в воздуховодах:

V= L / 3600*F (м/сек)

где L – расход воздуха, м3/ч; F – площадь сечения канала, м2.

Рекомендация 1.

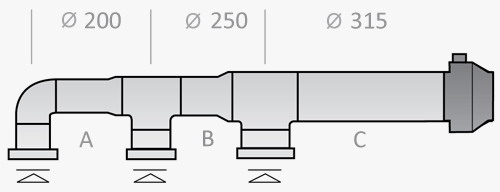

Потеря давления в системе воздуховодов может быть снижена за счет увеличения сечения воздуховодов, обеспечивающих относительно одинаковую скорость воздуха во всей системе. На изображении мы видим, как можно обеспечить относительно одинаковую скорость воздуха в сети воздуховодов при минимальной потере давления.

Рекомендация 2.

В системах с большой протяженностью воздуховодов и большим количеством вентиляционных решеток целесообразно размещать вентилятор в середине вентиляционной системы. Такое решение обладает несколькими преимуществами. С одной стороны, снижаются потери давления, а с другой стороны, можно использовать воздуховоды меньшего сечения.

Пример расчета вентиляционной системы:

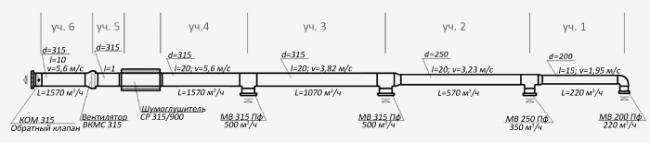

Расчет необходимо начать с составления эскиза системы с указанием мест расположения воздуховодов, вентиляционных решеток, вентиляторов, а также длин участков воздуховодов между тройниками, затем определить расход воздуха на каждом участке сети.

Выясним потери давления для участков 1-6, воспользовавшись графиком потери давления в круглых воздуховодах, определим необходимые диаметры воздуховодов и потерю давления в них при условии, что необходимо обеспечить допустимую скорость движения воздуха.

Участок 1: расход воздуха будет составлять 220 м3/ч. Принимаем диаметр воздуховода равным 200 мм, скорость – 1,95 м/с, потеря давления составит 0,2 Па/м х 15 м = 3 Па (см. диаграмму определение потерь давления в воздуховодах).

Участок 2: повторим те же расчеты, не забыв, что расход воздуха через этот участок уже будет составлять 220+350=570 м3/ч. Принимаем диаметр воздуховода равным 250 мм, скорость – 3,23 м/с. Потеря давления составит 0,9 Па/м х 20 м = 18 Па.

Участок 3: расход воздуха через этот участок будет составлять 1070 м3/ч. Принимаем диаметр воздуховода равным 315 мм, скорость 3,82 м/с. Потеря давления составит 1,1 Па/м х 20= 22 Па.

Участок 4: расход воздуха через этот участок будет составлять 1570 м3/ч. Принимаем диаметр воздуховода равным 315 мм, скорость – 5,6 м/с. Потеря давления составит 2,3 Па х 20 = 46 Па.

Участок 5: расход воздуха через этот участок будет составлять 1570 м3/ч. Принимаем диаметр воздуховода равным 315 мм, скорость 5,6 м/с. Потеря давления составит 2,3 Па/м х 1= 2,3 Па.

Участок 6: расход воздуха через этот участок будет составлять 1570 м3/ч. Принимаем диаметр воздуховода равным 315 мм, скорость 5,6 м/с. Потеря давления составит 2,3 Па х 10 = 23 Па. Суммарная потеря давления в воздуховодах будет составлять 114,3 Па.

Когда расчет последнего участка завершен, необходимо определить потери давления в сетевых элементах: в шумоглушителе СР 315/900 (16 Па) и в обратном клапане КОМ 315 (22 Па). Также определим потерю давления в отводах к решеткам (сопротивление 4-х отводов в сумме будут составлять 8 Па).

Определение потерь давления на изгибах воздуховодов

График позволяет определить потери давления в отводе, исходя из величины угла изгиба, диаметра и расхода воздуха.

Пример. Определим потерю давления для отвода 90° диаметром 250 мм при расходе воздуха 500 м3/ч. Для этого найдем пересечение вертикальной линии, соответствующей нашему расходу воздуха, с наклонной чертой, характеризующей диаметр 250 мм, и на вертикальной черте слева для отвода в 90° находим величину потери давления, которая составляет 2Па.

Принимаем к установке потолочные диффузоры серии ПФ, сопротивление которых, согласно графику, будет составлять 26 Па.

Теперь просуммируем все величины потери давления для прямых участков воздуховодов, сетевых элементов, отводов и решеток. Искомая величина 186,3 Па.

Мы рассчитали систему и определили, что нам нужен вентилятор, удаляющий 1570 м3/ч воздуха при сопротивлении сети 186,3 Па. Учитывая требуемые для работы системы характеристики нас устроит вентилятор требуемые для работы системы характеристики нас устроит вентилятор ВЕНТС ВКМС 315.

Пример подбора вентиляторов для системы вентиляции из расчета давления и производительности

В этой статье мы познакомим вас с основными принципами расчета системы воздуховодов, а также расскажем, как правильно рассчитать потери давления, как выбрать вентилятор для эффективной работы вашей вентиляционной системы.

Производительность определяется способностью вентиляционного оборудования перемещать определенное количество воздуха в единицу времени (обычно измеряется в кубических метрах в час или литрах в секунду). Давление обуславливает движение воздуха в вентиляционной системе, преодолевающее сопротивление различных элементов: воздуховодов, фильтра, нагревателя, клапанов, решеток и всех других компонентов.

Зависимость между производительностью и давлением является кривой характеристики вентилятора. На этой кривой отражены разные рабочие точки вентилятора при разных значениях давления и производительности. Важно подобрать оборудование с правильной характеристикой для конкретной системы, чтобы обеспечить ее оптимальную работу и достичь необходимых параметров воздухообмена.

Для определения потерь на трение воздуха в воздуховодах и учета сопротивления всех элементов можно использовать специальные таблицы и схемы, представленные в справочниках. Чтобы выполнить подбор вентилятора по производительности и давлению, необходимо определить и сложить вместе значения сопротивления каждого компонента вентиляционной системы.

Расчет вентилятора и воздуховодов

Нам нужно рассчитать вытяжную систему вентиляции, где необходимо обеспечить удаление воздуха из четырех разных помещений. Из трех помещений нужно удалить по 270 м³/час, из последнего 150 м³/час. Общее количество воздуха, которое нужно удалить из этих помещений, составляет 960 м³/час. Для этой задачи нам нужно подобрать систему воздуховодов и вентилятор.

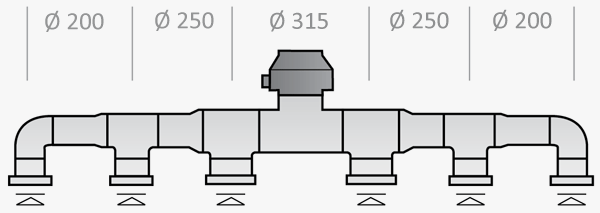

Сначала нужно нарисовать план системы, где будут расположены воздуховоды, вентиляционные решетки, вентилятор и указаны все длины участков между тройниками. Затем укажем количество воздуха, проходящего через каждый участок сети.

Мы разделили систему на пять участков. Определим сопротивление всех участков воздуховодов. Расчет начнем с последнего помещения.

Участок №1.

Расход воздуха составляет 150 м³/час. Подходит воздуховод с диаметром 160 мм со скоростью воздуха 2,07 м/с. Как это определили?

Нам нужно знать, какую скорость воздуха можно использовать при расчете.

Руководствуемся следующим правилом:

Рекомендуемая скорость воздуха

• Магистральный воздуховод: 6-8 м/сек
• Ответвление: 4,0-5,0 м/сек
• Воздуховод до решетки: 1,5-2,5 м/сек
• Вентиляционная решетка: 1,0-2,0 м/сек

Наш участок последний и это воздуховод до последней решетки. Скорость должна быть в диапазоне от 1,5-2,5 м/сек. Выберем для подбора скорость 2 м/сек. Мы знаем расход воздуха и его скорость. Теперь подберем воздуховод по этой формуле, которая поможет нам определить площадь сечения канала:

S= L / (3600 х V) (м²)

где V – скорость воздуха (м/с); L — производительность (м³/ч); S – площадь сечения канала (м²).

S=150/(3600 х 2)=0.02083 м²

Площадь сечения нашего воздуховода составляет 0.02083 м². По таблице площади сечений круглых воздуховодов мы узнаем, что нам подходит воздуховод диаметром 160 мм. Высчитываем по обратной формуле, что скорость этого воздуховода будет 2,07 м/сек.

Вычисление скорости воздушного потока в канале выполняем по формуле:

V = L / (3600 х S) (м/с)

где V – скорость воздуха (м/с); L — производительность (м³/ч); S – площадь сечения канала, которое уже берем из таблицы 0,0201 (м²) для круглого канала 160 мм.

Таблица площади сечений круглых воздуховодов

Диаметр канала, мм	Площадь живого сечения, м²
100	0,0079
125	0,0123
150	0,0177
160	0,0201
200	0,0314
250	0,0491
315	0,0779
355	0,0989
400	0,1256

Найдем сопротивление этого участка. Проще всего это делать по графику ниже.

График определения сопротивления прямых участков круглых воздуховодов

С помощью этого графика мы определяем, что сопротивление 1 метра воздуховода диаметром 160 мм составляет 0,3 Па. Длина этой ветки канала 22 метра. Общее сопротивление прямых воздуховодов участка №1 будет 6,6 Па (0,3 Па х 22 метра = 6,6 Па)

Участок №2.

Так же производим расчет второго участка. На нем уже расход воздуха будет состоять из двух чисел 150 м³/час и 270 м³/час. Расход воздуха этого участка равен 420 м³/час. Диаметр подходит 200 мм, скорость воздуха 3,71 м/сек. Сопротивление составляет 0,9 Па х 19 м=17 Па.

Участок №3.

Участок №4.

Расход — 960 м³/час (690 м³/час + 270 м³/час от решетки), скорость воздуха 5,43 м/сек. Подходит воздуховод 250 мм. Сопротивление будет 1,5 Па х 15м=22 Па.

Участок №5.

Расход неизменен 960 м³/час, скорость воздуха также 5,43 м/сек. Длина 19 м минус длина шумоглушителя (1 метр), длина вентилятора (0,35 м) и длина обратного клапана (0,2 м). Добавляем длину выброса воздуха на улице 32 м. Определяем сопротивление 1,5 Па х (19-1-0,35-0,2+32)=74 Па

Суммарная потеря давления в прямых круглых каналах составит 135 Па.

Определяем потери давления в других элементах

К каждому элементу в каталогах производителя приводятся диаграммы или графики с потерями давления. Опираясь на них, мы можем определить сопротивление каждого из компонентов.

• В шумоглушителе — 14 Па
• В дроссель-клапанах — 29 Па
• На решетках МВ 250 ПФс – 8 Па
• На обратном клапане КОМ 315 — 10 Па
• Пять поворотов (четыре к решеткам и один для выброса воздуха вверх) — 14 Па

Потеря давления компонентов системы составляет 75 Па. Добавляем потери давления на прямые участки 135 Па. Определяем, что нам нужен вентилятор, который сможет «продавить» сопротивление 210 Па. Очень часто проектанты добавляют к производительности запас мощности 20-30% от требуемого расхода воздуха. С помощью регуляторов производительности выставляется рабочий номинальный расход воздуха. Это позволяет снизить нагрузку на вентиляционное оборудование и точно настроить систему.

Наша расчетная производительность составляет 960 м³/час. Добавим к нему 20% запаса и получим 1152 м³/ч.

Мы выбираем вентилятор ВКМС 315 ЕС, который подходит нам по параметрам производительности и давлению. В этой серии есть точная регулировка производительности в диапазоне от 0 до 100% от максимально возможной мощности, что подходит для нас.

Как рассчитать минимально необходимую производительность вытяжного вентилятора и подобрать подходящее устройство?

Вентиляционные системы — неотъемлемая часть любого помещения. И, конечно, в них используется такой прибор, как вытяжной вентилятор. Без него просто не обойтись. Чтобы приобрести систему нужной мощности, обязательно надо сделать расчет производительности вытяжного вентилятора.

Нормы и требования к вентиляции помещений

По нормам, установленным СНиП, при расчете производительности вентиляторов, кратность воздухообмена должна быть не менее 0,5 м 3 в час для бытовых помещений.

Также есть определенные нормы для каждого типа жилых помещений.

• Ванная комната, совмещенная с туалетом — 50 м 3 /час.
• Ванная комната без туалета — 25 м 3 /час.
• Туалет — 25 м 3 /час.
• Кухня — от 60 до 90 м 3 /час (в зависимости от типа и мощности плиты).
• Другие помещения — 3 м 3 /час на 1 м 3 .

Расчет производительности вытяжного вентилятора в жилых помещениях

Чтобы узнать, какой должна быть производительность вашей вытяжной системы, необходимо предпринять следующее:

1. Узнать объем помещения.
2. Умножаем объем на необходимую норму воздухообмена.
3. Получившаяся цифра и есть необходимая нам производительность.
4. Еще необходимо учесть сечение воздуховодов, изгибы, сопротивление фильтров, если они есть в системе вентиляции.

Формула для расчетов будет выглядеть так:

• L — требующаяся производительность, м 3 /час,
• n — необходимая норма воздухообмена, м 3 /час,
• V — объем помещения.

Например, рассчитаем производительность вытяжного вентилятора для трехкомнатной квартиры общей площадью 59 м 2 , с ванной, туалетом, кухней и мебелью. 59 м 2 умножим на 3м (это высота), найдем объем. Он будет равен 177 м 3 .

Необходимая норма смены воздуха в час по СНиП — 10-12 раз в час. Умножим 177 на 12, получим 354 м 3 . Это и есть необходимая производительность. Но сюда нужно еще прибавить такие же расчеты по кухне, ванной и туалету. Это будет соответственно 108 м 3 , 144 м 3 и 72 м 3 . Сложив все цифры, получим мощность нашей вытяжной системы — 678 м 3 /час.

Диаметр воздуховода влияет на его пропускную способность. Существует три наиболее распространенных размера:

• 100 мм — для вентилятора небольшой мощности, который постоянно работает;
• 125 мм — для эпизодического проветривания помещения вентиляцией малой и средней мощности;
• 150 мм — быстрое нерегулярное проветривание помещений с малым количеством людей.

Определение объема помещения

Объем помещения найти несложно. Для этого нужно перемножить длину комнаты на ширину и высоту.

Пример расчета производительности для ванной с площадью 9 кв.м

Рассчитаем мощность и осуществим подбор вентилятора по производительности для ванной комнаты. Площадь 9 м 2 умножим на высоту потолка 2,5, получим 22,5 м 3 . Это объем помещения.

Полностью воздух должен меняться каждые 5 минут, это 1/12 часа. Пропускная способность вентилятора будет равна — 22,5*12 = 270 м 3 .

Подбор вентилятора по минимально необходимой производительности

Нормы, которые требуются по расчетам, обычно завышены, и на практике не реализуются. На кухне или в ванной комнате во время приготовления пищи или принятия душа есть функция усиленной вытяжки. А для обеспечения минимальной установленной нормы достаточно хорошего притока воздуха и тяги в вентиляционном канале.

Производительность равна произведению объема на кратность воздухообмена. Узнав, чему она равна, сравниваем ее с нормой по требованиям СНиП, и берем максимальное значение.

Снизить расходы и подобрать вентилятор меньшей производительности можно, используя современные VAV-системы. Это вентиляционные системы, в которых возможна экономия энергии и воздухообмена путем полного или частичного отключения вентиляции некоторых помещений. Например, ночью в гостиной никого нет, поэтому можно временно отключить там вентиляцию.

Что влияет на производительность устройства?

Если смотреть на формулу расчета производительности, то она выглядит довольно простой. Но только расчеты по формуле не дают полного представления о том, какой именно вытяжной вентилятор подойдет в каком-то конкретном случае.

Есть еще некоторые факторы, влияющие на производительность устройства.

1. Принцип работы. Вентиляция может работать в режиме отвода воздуха и в режиме рециркуляции. Рециркуляционные вытяжки имеют меньшую производительность, им требуется больше мощности.
2. Расположение. От места, где находится вентилятор, также зависит его производительность. Например, на кухне вытяжка должна располагаться прямо над плитой на определенном расстоянии, иначе ее производительность будет снижена.
3. Потребляемая мощность. Чем меньше вентилятор потребляет мощности, тем меньше расход электроэнергии.

Расчет производительности вентилятора для особых промышленных условий

Чтобы рассчитать необходимую производительность вентилятора для промышленных условий, нужно разработать техническое задание и определиться с некоторыми важными моментами.

1. Место расположения объекта.
2. Назначение помещения.
3. Планировка и расположение внутри здания.
4. Материал, из которого построено помещение.
5. Количество людей, работающих на производстве.
6. Режим работы и технология процессов.

После этого производятся необходимые расчеты. Причем необходимо учесть еще такие факторы, как скорость потока воздуха, уровень шума, длину и диаметр воздуховодов и их изгибы, давление системы. Скорость потока воздуха считается стандартной, когда она равна 2,5 — 4 м/с.

Учет количества людей, находящихся в помещении

Рассчитать необходимую мощность вентилятора можно и по другой формуле:

Этот расчет производится, учитывая количество людей в помещении.

• L — необходимая мощность,
• N — количество людей в помещении,
• L_H — норма воздуха на одного человека.

Для жилых помещений используется показатель 60 м 3 /час, там, где человек отдыхает, например, спальня, допускается принять за норму 30 м 3 /час, так как во сне необходимо меньше кислорода.

За количество людей принимаются те люди, которые находятся в помещении постоянно. Если к вам пришли гости, не нужно из-за этого увеличивать мощность вентилятора.

Повышенное количество влаги

Оборудование ванной комнаты может отличаться от других видов вентиляции, так как там всегда повышенная влажность. Чтобы избежать короткого замыкания, необходимо использовать специальный брызгозащищенный вариант вентилятора. Он не позволит влаге попадать в воздуховод.

Современный рынок предлагает множество вариантов вытяжных вентиляторов. Они отличаются по производительности, потребляемой мощности, уровню шума, размерам и назначению. Выбрав необходимую вам модель, вы сможете обеспечить себя и близких вам людей свежим воздухом.

Как подобрать вытяжной вентилятор по объему помещения

Перед началом расчёта вытяжной вентиляции необходимо изучить СН и П (Система Норм и Правил) устройства вентиляционных систем. По СН и П количество воздуха необходимого для одного человека зависит от его активности.

Маленькая активность – 20 куб.м./час. Средняя – 40 кб.м./ч. Высокая – 60 кб.м./ч. Далее учитываем количество человек и объём помещения.

Кроме этого необходимо знать кратность – полный обмен воздуха в течение часа. Для спальни она равна единице, для бытовых комнат – 2, для кухонь, санузлов и подсобных помещений – 3.

Для примера – расчёт вытяжной вентиляции комнаты 20 кв.м.

Допустим, в доме живут два человека, тогда:

V(объём) комнаты равен: SхН, где Н – высота комнаты (стандартная 2,5 метра).

V = S х Н = 20 х 2,5 = 50 куб.м.

Далее V х 2 (кратность) = 100 кб.м./ч. По другому – 40 кб.м./ч. (средняя активность) х 2 (человека) = 80 куб.м./час. Выбираем большее значение – 100 кб.м./ч.

В таком же порядке рассчитываем производительность вытяжной вентиляции всего дома.

Расчет мощности вентилятора

Пример расчета производительности вентилятора вытяжки для кухни.

1. С помощью рулетки измерить размеры кухни и определить ее объем в метрах. Для этого длину нужно умножить на ширину и высоту. В документах БТИ указана площадь помещений. Пример: площадь кухонного помещения равна 10 м². Высота от пола до потолка – 3 м. Умножаем площадь на высоту и получаем 30 м³. Таков объем кухни.
2. Далее рассчитывается величина, характеризующая воздухообмен. Для этого нужно умножить объем кухни на количество полных обновлений воздуха за час. Строительные нормы и правила (СНиП) предусматривают кратность воздухообмена, равную 10-12. Таким образом, чтобы рассчитать мощность вытяжной системы нужно 30 м³ умножить на 12. В итоге получается цифра 360 м³/час. Столько воздуха должно обновляться каждый час.
3. Для осуществления обмена в таком объеме нужен вентилятор с мощностью 400-800 м³/час. Но стандартные вентиляционные каналы способны пропустить только около 180 м³. Поэтому вентилятор тут не очень поможет.
4. В этом случае поможет рециркуляционная система вытяжки, которая пропускает воздух через фильтры и отправляет его обратно в помещение. На преодоление сопротивления фильтров тоже требуется мощность. Поэтому к расчетной цифре следует добавить 40%. Получится 560-1120 м³. Такова должна быть мощность вентилятора вытяжки на кухне размером 30 м³.
5. В некоторых случаях можно обойтись и без вентиляционного канала. Для этого вытяжной вентилятор устанавливается в специально оборудованном проеме в стене, в потолке или на стыке потолка и стены. Такой монтаж допускает применение менее мощного вентилятора.

Мощность вытяжки для разных помещений.

Это лишь простейший расчет необходимой мощности вытяжного вентилятора. Если кухня не имеет дверей, то нужно учитывать еще и объем смежного помещения. Итак, формула расчета мощности вентилятора для общих случаев: ширина помещения х длина х высота х кратность обмена = искомая величина. Высчитать объем помещения можно без особых проблем. Достаточно измерить длину, ширину и высоту и перемножить их.

Вернуться к оглавлению

Расчет вытяжной вентиляции производственных помещений

При расчёте вытяжной вентиляции производственного помещения кратность равна 3.

Пример: гараж 6 х 4 х 2,5 = 60 куб.м. Работают 2 человека.

Высокая активность – 60 куб.м./час х 2 = 120 кб.м./ч.

V – 60 куб.м. х 3 (кратность) = 180 кб.м./ч.

Выбираем большее – 180 куб.м./час.

Как правило, унифицированные вентиляционные системы, для простоты установки разделяются на:

• 100 – 500 куб.м./час. – квартирные.
• 1000 – 2000 куб.м./час. – для домов и усадеб.
• 1000 – 10000 куб.м./час. – для заводских и промышленных объектов.

Расчет приточно вытяжной вентиляции

ВОЗДУХОНАГРЕВАТЕЛЬ

В условиях климата средней полосы, воздух, поступающий в помещение необходимо подогревать. Для этого устанавливают приточную вентиляцию с обогревом входящего воздуха.

Нагрев теплоносителя осуществляется различными путями – электро калорифером, впуск воздушных масс около батарейного или печного отопления. Согласно СН и П температура входящего воздуха должна быть не менее 18 гр. цельсия.

Соответственно мощность воздухонагревателя рассчитывается в зависимости от самой низкой ( в данном регионе) уличной температуры. Формула для расчета максимальной температуры нагрева помещения воздухонагревателем:

N /V х 2,98 где 2,98 – константа.

Пример: расход воздуха – 180 куб.м./час. (гараж). N = 2 КВт.

Далее 2000 вт./ 180 кб.м./ч. х 2,98 = 33 град.ц.

Таким образом, гараж можно нагреть до 18 град. При уличной температуре минус 15 град.

Как правильно выбрать вентилятор для принудительной вентиляции ванной и других помещений

Принудительная вентиляция с использованием вентиляторов необходима там, где нет хорошей естественной тяги. Подобранная модель вентилятора должна соответствовать по мощности объемам помещения и его назначению. Чаще всего вентиляторы устанавливаются в глухие помещения без окон: туалеты и ванные комнаты.

Зачем нужен вытяжной вентилятор

вытяжные вентиляторы бывают очень аккуратными и удобными в эксплуатации

В большинстве многоквартирных домов по разным причинам естественная вентиляция не работает.

Более всего страдают помещения с повышенной влажностью или выделением тепла и запахов: кухни и санузел.

Здесь на стекла и кафель оседает конденсат, по углам появляется плесень, а неприятные запахи распространяются в жилые комнаты.

Вентилятор для вентиляции квартиры спасет положение. Он вытянет влажный отработанный воздух и создаст необходимый воздухообмен.

Чтобы появление вентилятора в системе вентиляции действительно было полезным, прибор подбирается под конкретное помещение по определенным параметрам.

Чересчур мощный, он вызовет сквозняки, совершенно недопустимые для ванной комнаты. А слабый вентилятор не справится со своей функцией, напрасно используя хозяйские киловатты.

Виды вентиляторов

вентиляторы для санузла со встроенным светильником

На рынке представлено несколько видов вентиляторов для вентиляции бытовых помещений различного назначения.

Конструктивно все они делятся на три вида:

• Осевой;
• Центробежный;
• Канальный.

Осевые вентиляторы – это именно тот тип, который и устанавливают в квартирах. Осевые вентиляторы для вытяжной вентиляции очень эффективно работают, легко устанавливаются, поэтому подходят для помещений любого назначения.

Центробежные вентиляторы обычно используются в крупных системах промышленных предприятий и для вентиляции тоннелей. Центробежные вентиляторы называются «улитками» за сходство корпуса с раковиной брюхоногого.

Они достаточно громоздки, поэтому их установка в квартире затруднена. Но некоторые производители создают компактные бытовые модели для санузлов.

Такой вид оборудования дороже предыдущего в 2,5 – 3 раза, зато и производительность вентилятора для вентиляции в несколько раз выше при одинаковой мощности.

Интенсивность работы вентилятора в вентиляционной системе зависит от размеров и формы лопастей. Центробежные вентиляторы создают высокое давление, снижают потери при движении воздуха по извилистым сетям и даже при подъемах.

Канальные вентиляторы для принудительной вентиляции устанавливаются прямо в воздуховод. Существуют модели для круглых и прямоугольных сечений. Кроме основной функции, канальные вентиляторы оснащаются датчиками влажности и отключения.

Такие приборы запускаются при достижении заданного уровня влажности в помещении и останавливаются автоматически. Канальные вытяжные вентиляторы часто прячут во влагозащищенный кожух.

Поэтому их можно устанавливать в саунах, крытых бассейнах, зимних садах и других влажных местах.

канальный вентилятор Silent

По месту установки бытовые вентиляторы различают:

• для ванной комнаты;
• кухонные;
• для санузлов;
• оконные;
• потолочные;
• высокотемпературные.

Бытовые вентиляторы с обратным клапаном созданы специально для вентиляции кухонь и санузлов многоквартирных домов. Клапан не позволяет отработанному воздуху вернуться из вытяжного канала в квартиру.

Безответственные жильцы домов самостоятельно врезают вентиляторы для вентиляции ванной или кухни в центральный вытяжной канал, вызывая его разгерметизацию. Отработанный воздух из кухни или туалета распространяется по соседским квартирам.

Поэтому на кухне и в ванной желательно устанавливать вентилятор с обратным клапаном.

Бытовые вентиляторы с вентиляционными решетками имеют мощность не выше 3 тыс. кубометров воздуха в час и встраиваются в каналы не более 400 мм диаметром.

В жилых домах обычно используют настенные вентиляторы, так как выходы из вентиляционных каналов располагаются в стенах.

Бесшумные вентиляторы нельзя назвать отдельной категорией, но именно по этому показателю часто подбирается техника для дома.

Бесшумный вентилятор для вентиляции помещений идеально подходит для небольших квартир. Тихая работа обеспечивается специальной формой лопастей и более медленным их движением.

Чаще всего для бытовой вытяжной вентиляции приобретают бесшумные осевые вентиляторы.

Высокотемпературные вентиляторы устанавливаются в саунах, парных, каминных комнатах для устранения пара и дыма из помещения. Оборудование такого класса выдерживает температуру 70 – 180 градусов Цельсия. Приобретая вентилятор для принудительной вентиляции сауны, желательно подбирать модель с дополнительной защитой от попадания влаги на электрические части (защита класса IP).

Кроме перечисленных выше, существуют еще коррозийностойкие, искрозащищенные, для дымоудаления, пылевые и струйные вентиляторы для вентиляции тоннелей. Это мощные и габаритные аппараты, используемые в промышленных системах. Мы же подробно останавливаемся только на бытовых моделях.

Критерии выбора вентилятора для принудительной вентиляции

Производительность – это основной показатель, на который обращают внимание, подбирая вентилятор для вентиляции квартиры. Производительность вентилятора рассчитывается по следующей формуле:

П = Кв * О,

где Кв – это кратность обмена для данного помещения, О – объем помещения.

Кратность обмена воздуха зависит от назначения помещения, это постоянный показатель, который указывается в СНиП.

К полученной цифре прибавляется еще 10 – 15% погрешности.

вентилятор — основной элемент вытяжной вентиляции

Уровень шума очень важен при подборе вентилятора для вентиляции помещений небольшой квартиры. Во время работы вентилятор любого типа вырабатывает два вида шума: аэродинамический и механический.

Механический шум появляется при вибрации корпуса, трении лопастей или дребезжании плохо закрепленных частей. Аэродинамический шум возникает при движении воздуха по воздуховодам и между лопатками вентилятора.

Уровень шума вентилятора, работающего в жилом помещении, не должен быть более 25 децибел. Для кухни приобретают приборы, воспроизводящие до 35 децибел.

Вентиляторы для вентиляции ванной и туалета могут работать чуть громче, ведь включаются они на короткий промежуток времени. Шумовые характеристики указываются в документации к прибору.

Чтобы уменьшить шум, устанавливаются изолирующий короб и шумоглушитель. Но такой вариант используется в промышленных системах вентиляторов для вентиляции тоннелей.

Степень влагозащищенности – важный момент при выборе вентилятора для ванной комнаты, сауны и вентиляции других помещений со сложными климатическими условиями.

Любой вентилятор работает от электрической тяги, поэтому необходимо предохранить контакты от проникновения влаги и пара. В противном случае грозит замыкание электроцепи и даже пожар.

Вентиляторы, работающие от 24 В менее опасны.

жаростойкий вентилятор для сауны

Степень жаростойкости – учитывается при покупке вентилятора для вентиляции помещений с каминами, парных и бань. Корпус вентилятора должен выдерживать высокие температуры, поэтому изготавливается из металла.

Удобство эксплуатации не последний параметр при выборе вентилятора с вентиляционной решеткой.

Можно приобрести электровентилятор для вентиляции любого помещения, который будет включаться вместе со светом. Такой способ приводит к излишним тратам.

Так, после купания в ванной комнате всегда очень влажно. Чтобы выгнать сырой воздух, придется оставить включенным и свет, и вентилятор.

Более практичны для квартирных систем вентиляции вентиляторы, снабженные датчиками влажности или таймерами. Датчик запускает двигатель независимо от освещения и присутствия в помещении людей, а таймер отключает его через заданный промежуток времени.

Соотношение цены и качества. Мощный и тихий вентилятор для системы вентиляции квартиры может сломаться, не проработав и года. Поэтому обратите внимание на изделия крупных и известных производителей. Они снабжаются сертификатами качества, гарантией, специальными маркировками, определяющими защиту изделия. Минимальный класс защиты IP 34.

Не следует полагаться только на размеры вентилятора. В маленьком корпусе может скрываться очень мощный прибор. И даже цена не всегда говорит о высоком качестве. Добротный аппарат отечественного производства проработает не меньше 5 лет.

Выбор вытяжного вентилятора в зависимости от назначения

компактный центробежный вентилятор

Для ванной комнаты и туалета отлично подойдут бытовые накладные настенные вентиляторы. Они справляются с небольшими площадями, при этом экономя электроэнергию. Такой прибор очень просто устанавливается. Часть его корпуса вставляется в вентканал, другая выступает и прикрывается вентиляционной решеткой.

Повысит эффективность встроенный гидродатчик. Он включит двигатель тогда, когда влажность в помещении повысится и самостоятельно выключит его. Желательно, чтобы вентилятор для ванной обладал повышенной влагозащитой. Производительность вентилятора для вентиляции ванной – 60 – 350 кубометров в час в зависимости от размера помещения.

Оконные вентиляторы устанавливаются в форточку или в отверстие в стене. Такие вентиляторы чаще устанавливаются в магазинах, парикмахерских, на складах, в кафе.

Для установки оконного вентилятора необходимо проделывать в стекле отверстие, поэтому монтаж их в установленные пластиковые окна проблематичен. При желании можно встроить вентилятор в стеклопакет еще на этапе его сборки.

В инструкции к вентилятору указана предельно допустимая толщина стекла. Существуют приточные и вытяжные оконные вентиляторы, с круглым или квадратным профилем. Круглые часто оборудуются обратным клапаном, он предупреждает проникновение в комнату уличной пыли.

Большинство моделей относятся к категории бесшумных, вне зависимости от мощности лучшие модели издают не больше 46 децибел. Производительность оконных вентиляторов для вентиляции помещений достигает 1 тысячи кубометров в час.

Есть модели с дистанционным управлением. Оконные вентиляторы экономичны и незаметны в интерьере.

Кухонные вентиляторы устанавливаются прямо в вытяжной зонт. Подбирая вентилятор для вентиляции кухни, необходимо уточнить степень жаропрочности.

Чтобы предохранить лопасти вентилятора от жира и копоти, со стороны помещения устанавливается защитная сетка. Для сбора жира и грязи предусматривается емкость.

Осевой вентилятор для вентиляции кухни должен быть разборным, это упростит его чистку. Большинство моделей имеют несколько уровней мощности.

Посмотрев видеоролик, вы сможете правильно установить купленный вентилятор:

ДАВЛЕНИЕ И СЕЧЕНИЕ

На давление и, соответственно, скорость передвижения воздушных масс влияет площадь сечения каналов, а также их конфигурация, мощность электро вентилятора и количество переходов.

При расчёте диаметра каналов эмпирически принимают следующие величины:

• Для помещений жилого типа – 5,5 кв.см. на 1 кв.м. площади.
• Для гаража и других производственных помещений – 17,5 кв.см. на 1 кв.м.

При этом добиваются скорости потока 2,4 – 4,2 м/сек.

Как рассчитать воздухообмен?

Все расчеты по системам вентилирования сводятся к тому, чтобы определить объемы воздуха в помещении. В качестве такого помещения может рассматриваться как отдельная комната, так и совокупность комнат в конкретном доме или квартире.

На основании этих данных, а также сведений из нормативных документов рассчитывают основные параметры вентиляционной системы, такие как количество и сечение воздуховодов, мощность вентиляторов и т.п.

Существуют специализированные расчетные методики, позволяющие просчитать не только обновление воздушных масс в помещении, но и удаление тепловой энергии, изменение влажности, выведение загрязнений и т.п. Подобные расчеты выполняются обычно для зданий промышленного, социального или какого-либо специализированного назначения.
