Электронный блок управления двигателем (ЭБУ) — ключевой элемент системы управления автомобилем, оптимизирующий работу силового агрегата и взаимодействие с другими системами. В статье рассмотрим принцип работы ЭБУ, его достоинства и недостатки, а также причины поломок. Это поможет владельцам автомобилей лучше понять важность ЭБУ и своевременно выявлять и устранять проблемы.
Задача электронного блока управления двигателем
Его основная функция заключается в получении информации, поступающей от различных датчиков. Эти сведения обрабатываются по специальному алгоритму, после чего формируются команды для исполнительных механизмов. Внедрение ЭБУ в конструкцию автомобиля позволяет оптимизировать ключевые параметры работы двигателя:
- крутящий момент;
- мощность;
- состав выхлопных газов;
- расход топлива и другие.
Кроме того, именно электроника отвечает за диагностику всех систем автомобиля.
Эксперты отмечают, что электронный блок управления (ЭБУ) является ключевым элементом современных автомобилей, отвечающим за управление различными системами, такими как двигатель, трансмиссия и системы безопасности. Принцип работы ЭБУ основан на обработке данных от множества датчиков, что позволяет оптимизировать работу автомобиля и повысить его эффективность. Среди достоинств ЭБУ выделяют точность управления, возможность диагностики неисправностей и улучшение экономии топлива. Однако, как и любая электронная система, ЭБУ имеет свои недостатки. К ним относятся высокая стоимость замены и сложности в ремонте. Причины поломок могут варьироваться от программных сбоев до повреждений из-за перепадов напряжения или коррозии. Регулярная диагностика и обслуживание могут значительно продлить срок службы ЭБУ и предотвратить серьезные неисправности.
Немного истории
Появление электронного блока управления двигателем было обусловлено необходимостью подачи в цилиндры мотора топливной смеси в нужном количестве и требуемой консистенции. До создания электронного блока эти функции выполнял карбюратор, на совершенствование которого были направлены основные силы конструкторов.
Однако, появление доступных и дешевых микрочипов ознаменовало закат карбюраторной эпохи, что произошло в 70-х годах. Но первые электронные блоки были созданы итальянцами из Alfa Romeo для их модели 6C2500, что произошло в середине 50-х годов. Назывался этот блок – «Caproni-Fuscaldo».
Постепенно ЭБУ совершенствовались, «учились» охватывать показания все большего числа датчиков, управлять системой охлаждения и зажигания, становились производительнее и т. д. Современный электронный блок в состоянии создать Controller area network – единую систему управления – обмениваясь данными с другими системами авто.
| Аспект | Описание | Достоинства | Недостатки | Причины поломок |
|---|---|---|---|---|
| Принцип работы ЭБУ | Электронный блок управления (ЭБУ) – это “мозг” автомобиля, который контролирует и управляет работой различных систем двигателя и других узлов. Он получает данные от многочисленных датчиков (температуры, давления, оборотов, положения дроссельной заслонки и т.д.), обрабатывает их и на основе заложенных программных алгоритмов выдает команды исполнительным механизмам (форсункам, катушкам зажигания, клапанам и т.д.) для оптимизации работы двигателя, снижения расхода топлива и выбросов. | Оптимизация работы двигателя, повышение эффективности, снижение расхода топлива, уменьшение вредных выбросов, улучшение динамических характеристик, возможность самодиагностики. | Сложность устройства, высокая стоимость ремонта и замены, зависимость от программного обеспечения, чувствительность к внешним воздействиям. | Перепады напряжения, короткие замыкания, попадание влаги, механические повреждения, заводской брак, некорректное программное обеспечение (чип-тюнинг), старение компонентов. |
| Управление двигателем | ЭБУ регулирует подачу топлива, момент зажигания, работу системы рециркуляции отработавших газов (EGR), управление турбонаддувом (если есть), работу вентилятора охлаждения и другие параметры для достижения оптимальной мощности, экономичности и экологичности. | Точное дозирование топлива и воздуха, оптимальный угол опережения зажигания, адаптация к различным условиям эксплуатации, улучшение отклика двигателя. | Требует точных датчиков и исполнительных механизмов, чувствителен к качеству топлива, сложность диагностики при неисправностях. | Неисправности датчиков (кислородный, ДМРВ, ДПКВ), обрыв проводки, выход из строя исполнительных механизмов (форсунки, катушки), перегрев ЭБУ. |
| Диагностика и самодиагностика | ЭБУ постоянно отслеживает состояние всех подключенных к нему систем. При обнаружении неисправности он записывает код ошибки в свою память и может активировать индикатор “Check Engine” на приборной панели. Это позволяет быстро выявить проблему и упростить процесс ремонта. | Быстрое обнаружение неисправностей, упрощение диагностики, возможность считывания кодов ошибок с помощью диагностического оборудования, предупреждение водителя о проблемах. | Не всегда точно указывает на первопричину, может выдавать ложные ошибки при сбоях, требует специального оборудования для полной диагностики. | Сбои в программном обеспечении, повреждение диагностических портов, неисправности внутренних компонентов ЭБУ, ошибки при обновлении прошивки. |
| Интеграция с другими системами | Современные ЭБУ интегрированы с другими электронными системами автомобиля, такими как ABS (антиблокировочная система), ESP (система стабилизации), АКПП (автоматическая коробка передач), климат-контроль и т.д., обмениваясь данными для обеспечения комплексного управления автомобилем. | Комплексное управление автомобилем, повышение безопасности, улучшение комфорта, согласованная работа всех систем. | Увеличение сложности системы, потенциальные конфликты между системами, сложность ремонта при сбоях в одной из интегрированных систем. | Повреждение CAN-шины (шина данных), несовместимость программного обеспечения, сбои в работе других блоков управления, воздействие электромагнитных помех. |
Интересные факты
Вот несколько интересных фактов о электронных блоках управления (ЭБУ):
-
Принцип работы и адаптивность: ЭБУ использует множество датчиков для сбора данных о состоянии двигателя и других систем автомобиля. На основе этих данных он адаптирует параметры работы двигателя, такие как подача топлива и зажигание, чтобы обеспечить оптимальную производительность и экономию топлива. Современные ЭБУ могут обучаться и адаптироваться к стилю вождения водителя, что позволяет улучшать эффективность работы автомобиля.
-
Достоинства и недостатки: Одним из главных достоинств ЭБУ является возможность точного контроля за работой двигателя, что приводит к снижению выбросов вредных веществ и повышению топливной экономичности. Однако недостатком является высокая зависимость от электроники: в случае сбоя в работе ЭБУ может возникнуть множество проблем, включая потерю мощности, нестабильную работу двигателя и даже полную его остановку.
-
Причины поломок: Поломки ЭБУ могут быть вызваны различными факторами, включая перепады напряжения в бортовой сети, механические повреждения, коррозию контактов и программные сбои. Часто причиной неисправностей становится неправильная установка или использование неоригинальных запчастей, что может привести к неправильной работе системы и необходимости дорогостоящего ремонта или замены ЭБУ.
Компоненты ЭБУ
Все элементы блока управления можно разделить на две основные категории:
- Программное обеспечение;
- Аппаратное обеспечение.
Программное обеспечение
Оно состоит из пары модулей вычислительного характера:
- контрольного – он настроен на инспектирование исходящих сигналов, а также их корректировку, если в этом есть необходимость. Причем данный модуль в состоянии даже заглушить силовой агрегат;
- функционального – в его задачи входит получение сигналов, поступающих от различных датчиков, дальнейшая их обработка, а также формирование команд для приборов исполнительного характера.
Аппаратное обеспечение
Электронный блок управления (ЭБУ) включает в себя множество электронных компонентов, таких как микропроцессоры и другие элементы. Внутри устройства работает аналогово-цифровой преобразователь, который принимает аналоговые сигналы от различных датчиков и преобразует их в цифровой формат, необходимый для обработки микропроцессором. Если требуется выполнить обратное преобразование (например, для команд, поступающих от процессора), преобразователь также справляется с этой задачей. Кроме того, ЭБУ получает импульсные сигналы, которые также проходят через преобразователь для их конвертации в цифровой формат.
Принцип работы электронного блока

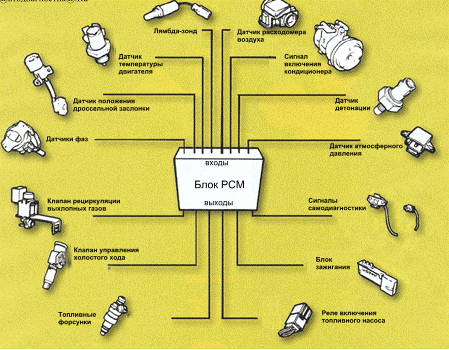

Функционирование ЭБУ заключается в приеме информации из различных датчиков, число которых на современных моделях достигает 20-ти и более:
- данные о расходе воздуха;
- показатели с лямбда-зонда;
- информация о коленчатом вале (его положение и частота вращения детали);
- сигналы о неровности трассы и т. д.
Помимо обработки этих сигналов, ЭБУ отправляет сигналы различным устройствам:
- зажигание – это может быт как одна катушка, так и сразу несколько (зависит от типа силового агрегата). Данный узел отвечает за своевременную подачу искры со свечи в цилиндры мотора.
- световой индикатор – его назначение состоит в выдаче уведомлений о наличии ошибок, причем как в двигателе, так и непосредственно в блоке.
- форсунки – посредством них осуществляется впрыск горючего в цилиндры. При этом частота изменения количества этого горючего постоянно меняется, ведь зависит от различных условий. В данном случае на первый план выходят характеристики форсунок (реакция их управляющих компонентов на перемены команд из ЭБУ, а также скорость их функционирования).
- тестеры – оборудование диагностического назначения подключается через специальный разъем, если возникает необходимость в проверке мотора и электронного блока управления двигателем.
Плюсы и минусы электронного блока управления двигателем
Хотя ЭБУ обладает явными преимуществами, у него также есть и некоторые недостатки.
Достоинства ЭБУ
- оптимизация динамических показателей;
- снижение расхода;
- простота запуска мотора – ЭБУ оперативно адаптируется в непростых условиях функционирования (прогрев мотора зимой или режим холостого хода);
- отсутствие потребности в ручной регулировке;
- повышение показателей экологической чистоты.
Недостатки ЭБУ
- высокая стоимость комплектующих;
- отсутствие возможности ремонта – требуется лишь замена;
- необходимость в дорогостоящем и сложном оборудовании для диагностики электронных блоков управления, а также в квалифицированных специалистах и электриках;
- строгие требования к надежности электропитания;
- потребность в качественном топливе.
Признаки выхода из строя ЭБУ и причины его поломок
Как правило, поломка ЭБУ характеризуется наличием следующих признаков:
- блок не реагирует на сигналы с лямбда-зонда – показания датчиков температуры, а также положения дроссельной заслонки;
- отсутствуют сигналы, свидетельствующие об управлении разными компонентами исполнительного характера – клапаном холостого хода, системой зажигания, топливными форсунками, бензонасосом и т. д.
- повреждения механического характера – перегоревшие проводники или микросхемы.
Видео: Ремонт электронных блоков управления
Существует несколько наиболее частых причин, которые могут привести к подобным неисправностям:
- попадание влаги на корпус электронного блока управления (ЭБУ);
- короткое замыкание проводки из-за ее повреждения или других факторов;
- неправильная полярность при подключении аккумулятора;
- запуск стартера при отключенной силовой шине;
- «прикуривание» аккумулятора от автомобиля с работающим двигателем;
- снятие аккумуляторной клеммы при работающем моторе;
- случайное касание электрода проводки или датчиков автомобиля во время сварочных работ;
- установка или ремонт сигнализации непрофессиональным электриком;
- неисправности в системе зажигания (высоковольтной части) – это могут быть провода, катушки зажигания или распределитель.
При проведении проверки следует в первую очередь оценить возможности обеспечения, а затем возможности исполнения. Для автомобилей существуют таблицы, которые показывают важность каждого компонента. Это ранжирование обусловлено тем, что потеря лишь одной функции обеспечения часто приводит к утрате сразу нескольких функций исполнения.
https://youtube.com/watch?v=5kHRe_lNnRs
Итог
Как видно, электронный блок управления двигателем играет ключевую роль в процессе функционирования всей системы. Поэтому неисправности данного компонента должны быть устранены.
Читайте также:
Современные тенденции и будущее ЭБУ
Современные электронные блоки управления (ЭБУ) становятся все более сложными и многофункциональными, что связано с развитием технологий и увеличением требований к автомобилям. В последние годы наблюдается несколько ключевых тенденций, которые формируют будущее ЭБУ.
1. Интеграция и модульность: Современные ЭБУ все чаще разрабатываются как модульные системы, которые могут интегрироваться друг с другом. Это позволяет создавать более сложные системы управления, которые могут обмениваться данными в реальном времени. Например, ЭБУ двигателя, трансмиссии и систем безопасности могут работать в едином комплексе, что повышает общую эффективность автомобиля и улучшает его характеристики.
2. Увеличение вычислительной мощности: С каждым годом ЭБУ получают все более мощные процессоры и микроконтроллеры, что позволяет им обрабатывать большие объемы данных и выполнять сложные алгоритмы. Это открывает новые возможности для реализации функций, таких как адаптивный круиз-контроль, автоматическое управление парковкой и системы помощи водителю (ADAS).
3. Подключенность и обмен данными: С развитием технологий связи, таких как 5G, ЭБУ становятся все более связанными с внешними источниками данных. Это позволяет автомобилям получать информацию о дорожной ситуации, погодных условиях и других факторах, что значительно повышает безопасность и комфорт вождения. Подключенные автомобили могут также получать обновления программного обеспечения «по воздуху», что упрощает процесс обслуживания и улучшает функциональность.
4. Устойчивость и экология: В условиях глобальных изменений климата и роста экологических требований, производители автомобилей все больше внимания уделяют разработке ЭБУ, которые способствуют снижению выбросов и повышению топливной эффективности. Это включает в себя оптимизацию работы двигателей, использование гибридных и электрических технологий, а также внедрение систем рекуперации энергии.
5. Искусственный интеллект и машинное обучение: Внедрение технологий искусственного интеллекта и машинного обучения в ЭБУ открывает новые горизонты для автоматизации и повышения безопасности. Эти технологии позволяют ЭБУ адаптироваться к стилю вождения пользователя, предсказывать возможные неисправности и даже обучаться на основе данных, собранных от других автомобилей.
Таким образом, будущее ЭБУ связано с постоянным развитием технологий, которые делают автомобили более умными, безопасными и экологичными. Ожидается, что в ближайшие годы мы увидим еще больше инноваций в этой области, что приведет к значительным изменениям в автомобильной промышленности и повседневной жизни водителей.
Вопрос-ответ
Что такое ЭБУ и какую роль он играет в автомобиле?
Электронный блок управления (ЭБУ) — это устройство, которое управляет различными системами автомобиля, такими как двигатель, трансмиссия и системы безопасности. Он обрабатывает данные от датчиков и отправляет команды на исполнительные механизмы, обеспечивая оптимальную работу автомобиля и его экономичность.
Какие преимущества использования ЭБУ в автомобилях?
Основные достоинства ЭБУ включают улучшение топливной эффективности, повышение производительности двигателя, возможность диагностики неисправностей и адаптацию к различным условиям эксплуатации. Благодаря ЭБУ, автомобили становятся более надежными и безопасными, так как он может быстро реагировать на изменения в работе систем.
-
Читайте также:
Каковы основные причины поломок ЭБУ?
Поломки ЭБУ могут быть вызваны несколькими факторами, включая перепады напряжения в электросети автомобиля, механические повреждения, коррозию контактов и сбои в программном обеспечении. Также неправильная эксплуатация или некачественные запчасти могут привести к сбоям в работе блока управления.
Советы
СОВЕТ №1
Регулярно проверяйте состояние ЭБУ вашего автомобиля. Используйте диагностическое оборудование для считывания ошибок и мониторинга работы системы. Это поможет выявить потенциальные проблемы на ранней стадии и избежать серьезных поломок.
СОВЕТ №2
Обратите внимание на качество топлива и масла, которые вы используете. Некачественные жидкости могут негативно сказаться на работе ЭБУ и других систем автомобиля, что приведет к его поломке.
СОВЕТ №3
Не игнорируйте сигналы, которые подает ваш автомобиль. Если вы заметили нестабильную работу двигателя, странные звуки или другие аномалии, обратитесь к специалисту для диагностики ЭБУ. Это может помочь предотвратить более серьезные проблемы в будущем.
СОВЕТ №4
При установке нового ЭБУ или его перепрошивке выбирайте только проверенные сервисные центры. Неправильная настройка или использование неоригинальных компонентов может привести к ухудшению работы системы и увеличению риска поломок.
Современные электронные блоки управления (ЭБУ) становятся все более сложными и многофункциональными, что связано с развитием технологий и увеличением требований к автомобилям. В последние годы наблюдается несколько ключевых тенденций, которые формируют будущее ЭБУ.
1. Интеграция и модульность: Современные ЭБУ все чаще разрабатываются как модульные системы, которые могут интегрироваться друг с другом. Это позволяет создавать более сложные системы управления, которые могут обмениваться данными в реальном времени. Например, ЭБУ двигателя, трансмиссии и систем безопасности могут работать в едином комплексе, что повышает общую эффективность автомобиля и улучшает его характеристики.
2. Увеличение вычислительной мощности: С каждым годом ЭБУ получают все более мощные процессоры и микроконтроллеры, что позволяет им обрабатывать большие объемы данных и выполнять сложные алгоритмы. Это открывает новые возможности для реализации функций, таких как адаптивный круиз-контроль, автоматическое управление парковкой и системы помощи водителю (ADAS).
3. Подключенность и обмен данными: С развитием технологий связи, таких как 5G, ЭБУ становятся все более связанными с внешними источниками данных. Это позволяет автомобилям получать информацию о дорожной ситуации, погодных условиях и других факторах, что значительно повышает безопасность и комфорт вождения. Подключенные автомобили могут также получать обновления программного обеспечения «по воздуху», что упрощает процесс обслуживания и улучшает функциональность.
-
Читайте также:
4. Устойчивость и экология: В условиях глобальных изменений климата и роста экологических требований, производители автомобилей все больше внимания уделяют разработке ЭБУ, которые способствуют снижению выбросов и повышению топливной эффективности. Это включает в себя оптимизацию работы двигателей, использование гибридных и электрических технологий, а также внедрение систем рекуперации энергии.
5. Искусственный интеллект и машинное обучение: Внедрение технологий искусственного интеллекта и машинного обучения в ЭБУ открывает новые горизонты для автоматизации и повышения безопасности. Эти технологии позволяют ЭБУ адаптироваться к стилю вождения пользователя, предсказывать возможные неисправности и даже обучаться на основе данных, собранных от других автомобилей.
Таким образом, будущее ЭБУ связано с постоянным развитием технологий, которые делают автомобили более умными, безопасными и экологичными. Ожидается, что в ближайшие годы мы увидим еще больше инноваций в этой области, что приведет к значительным изменениям в автомобильной промышленности и повседневной жизни водителей.
