Раздаточная коробка, или раздатка, — ключевой элемент системы полного привода автомобиля, распределяющий мощность между передней и задней осями. В этой статье рассмотрим устройство раздатки, ее назначение и виды, а также объясним ее важность для эффективной работы полноприводных автомобилей. Понимание принципов работы раздаточной коробки поможет автовладельцам лучше ориентироваться в технических аспектах своих машин и принимать обоснованные решения при выборе и эксплуатации транспортных средств.
Устройство и разновидности раздатки
Рассмотрим устройство самой простой раздаточной коробки – шестеренчатого типа. Хотя такие механизмы постепенно уступают место другим конструкциям, они по-прежнему считаются одними из самых надежных и традиционных раздаток.
Шестеренчатая раздаточная коробка состоит из четырех валов, размещенных в корпусе: ведущего, ведомого, промежуточного вала и вала привода второго моста. На каждом из валов установлены шестерни, которые взаимодействуют друг с другом.
Ведущий и ведомый валы находятся на одной оси и имеют постоянное зацепление. Это обеспечивает непрерывную передачу вращения на один из мостов, что означает, что одна из ведущих осей автомобиля всегда активна.
Промежуточный вал, благодаря своим шестерням, которые одновременно зацеплены с шестернями ведущего вала и вала привода второго моста, передает крутящий момент на второй мост, что делает его также ведущим.

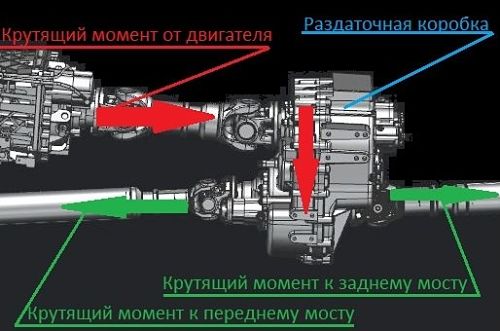

Принцип работы такого редуктора достаточно прост: ведущий вал получает вращение от коробки передач, передает его на ведомый вал, а затем через промежуточный вал – на вал привода второго моста. Однако эксплуатация автомобиля с такой раздаткой и постоянной передачей вращения на оба моста может быть затруднительной, так как жесткое соединение валов снижает управляемость и создает значительную нагрузку на трансмиссию.
Конструкторы решают эту проблему двумя способами: установкой межосевого дифференциала и добавлением механизма, который позволяет отключать один из ведущих мостов.
Дифференциал в раздаточной коробке выполняет ту же функцию, что и в главной передаче – позволяет валам вращаться с разными угловыми скоростями. Его наличие может снизить проходимость автомобиля, так как в случае потери сцепления одной из осей весь крутящий момент может перейти на другую ось, но это также улучшает управляемость. Для повышения внедорожных качеств дифференциал может быть дополнительно оснащен блокировкой.
В агрегатах с механизмом отключения в обычном режиме эксплуатации активен только один ведущий мост, а второй подключается по мере необходимости.
Кроме того, шестеренчатая раздатка может иметь понижающую передачу, которая увеличивает тяговое усилие за счет изменения передаточного соотношения. Это достигается установкой дополнительных шестерен на валы. На каждом валу может быть по две шестерни разного диаметра. При зацеплении одной из шестерен передаточное соотношение составляет 1:1, без понижения, но при использовании второй группы шестерен оно изменяется. На некоторых автомобилях оно может составлять 2:1, на других – 2,5:1. В результате скорость автомобиля снижается, но тяговое усилие увеличивается. Важно отметить, что понижающая передача используется только при включении полного привода.
Читайте также:
Помимо шестеренчатых раздаток, в автомобилях также применяются цепные. В таких конструкциях промежуточный вал отсутствует, а вращение на приводной вал второго моста передается цепью. Эта конструкция менее металлоемка, но уступает шестеренчатому типу по надежности.
В современных системах от дифференциалов отказались, заменив их муфтами – механическими (синхронизаторами), фрикционными, электромагнитными и вискомуфтами. На некоторых автомобилях используются дифференциалы Torsen.
Раздатка является ключевым элементом трансмиссии полноприводных автомобилей, обеспечивая распределение крутящего момента между передней и задней осями. Эксперты отмечают, что основная функция раздатки заключается в улучшении сцепления с дорогой и повышении проходимости автомобиля в сложных условиях, таких как грязь, снег или песок. Устройство раздатки включает в себя несколько компонентов, таких как шестерни, валы и муфты, которые работают в тандеме для переключения режимов привода. В современных автомобилях раздатки могут быть как механическими, так и электронными, что позволяет водителю выбирать оптимальный режим в зависимости от дорожной ситуации. Таким образом, раздатка не только увеличивает функциональность автомобиля, но и обеспечивает безопасность и комфорт вождения.
Тип привода и влияние раздаточной коробки на него
Особенности работы раздатки влияют на тип полного привода, которых всего три:
- Постоянный полный.
- Полный привод, подключаемый вручную.
- Привод, срабатывающий автоматически.
Примером постоянного полного привода является раздатка с обычным дифференциалом, оснащенным блокировкой (общепринятое название – Full Time). В автомобилях с такой системой раздаточная коробка дает постоянную передачу вращения по двум осям.
Привод, подключаемый вручную называют Part Time. В авто с такой системой привода раздаточная коробка в обычном режиме движения подает вращение только на одну ось, вторая же задействуется при потребности. В таких агрегатах дифференциал не используется, а вместо него устанавливаются муфты – механические, электромагнитные, которые подключают/отключают второй мост.
Система, использующая оба моста в автоматическом режиме – OnDemand. Применяется она на легковых автомобилях, и в этом случае раздатка направлена на повышение проходимости и на улучшение управляемости. Управление выполняется электроникой, взаимодействующей с АБС. В таких раздаточных коробках дифференциал отсутствует, а вместо него установлена муфта с электроприводом.
В системе OnDemand раздатка по умолчанию подает вращение только на одну ось. Но при возникновении определенных условий движения, электроника задействует привод муфты и происходит подключение второго моста.
| Элемент раздаточной коробки | Назначение | Принцип работы |
|---|---|---|
| Корпус | Защита внутренних механизмов, крепление к трансмиссии и раме. | Объединяет все компоненты в единую конструкцию. |
| Входной вал | Принимает крутящий момент от коробки передач. | Соединен с выходным валом КПП, передает вращение на шестерни раздатки. |
| Промежуточный вал (или валы) | Передача крутящего момента между входным валом и выходными валами, изменение передаточного отношения. | Содержит шестерни, которые входят в зацепление с шестернями входного и выходных валов. |
| Выходные валы (передний и задний) | Передача крутящего момента на карданные валы, ведущие к мостам. | Соединены с карданными валами, вращаются с разной скоростью или синхронно в зависимости от режима. |
| Шестерни | Изменение передаточного отношения, передача крутящего момента. | Взаимодействуют друг с другом, обеспечивая различные режимы работы (повышенная/пониженная передача). |
| Цепная или зубчатая передача | Передача крутящего момента между валами. | Цепь или шестерни обеспечивают надежное соединение и передачу вращения. |
| Механизм переключения режимов | Выбор режима работы раздаточной коробки (2WD, 4WD High, 4WD Low). | Рычаг или электронный актуатор перемещает муфты или вилки, соединяя нужные шестерни. |
| Дифференциал (центральный) | Распределение крутящего момента между передним и задним мостами, компенсация разницы в скорости вращения колес. | Позволяет мостам вращаться с разной скоростью, предотвращая пробуксовку и износ шин на твердых покрытиях. |
| Блокировка дифференциала (опционально) | Жесткое соединение переднего и заднего мостов для максимальной проходимости. | Предотвращает проскальзывание одного из мостов, обеспечивая равномерное распределение крутящего момента. |
| Сальники и подшипники | Герметизация и снижение трения вращающихся частей. | Предотвращают утечку масла и обеспечивают плавное вращение валов. |
| Масляный насос (в некоторых моделях) | Принудительная подача масла для смазки и охлаждения. | Обеспечивает циркуляцию масла по системе. |
Интересные факты
Вот несколько интересных фактов о раздатке в автомобиле:
-
Функция распределения мощности: Раздатка предназначена для распределения мощности между передними и задними колесами в полноприводных автомобилях. Она позволяет автомобилю адаптироваться к различным условиям дороги, обеспечивая лучшее сцепление и управляемость. В некоторых системах раздатка может также включать функции блокировки дифференциала, что улучшает проходимость на сложных участках.
-
Разнообразие конструкций: Существует несколько типов раздаток, включая механические и электронные. Механические раздатки управляются вручную водителем, тогда как электронные могут автоматически регулировать распределение мощности в зависимости от условий движения. Это позволяет автомобилю более эффективно справляться с изменениями в сцеплении и нагрузке.
-
Сложные механизмы: Внутри раздатки могут находиться сложные механизмы, такие как планетарные передачи и цепные передачи, которые помогают изменять передаточное отношение. Это позволяет автомобилю оптимально использовать мощность двигателя в различных условиях, например, при движении по бездорожью или на скользкой поверхности.
Распределение момента раздатки
Распределение крутящего момента в раздаточной коробке может быть как равномерным, так и неравномерным. В случае равномерного распределения вращение передается на оба моста в соотношении 50/50. Это достигается благодаря раздаточной коробке, которая либо не имеет дифференциала, либо оснащена им с блокировкой.
-
Читайте также:
В раздаточных коробках с неравномерным распределением крутящего момента соотношение отличается. В системах Full Time и Part Time пропорции фиксированы и составляют 40/60 или 60/40. Что касается систем OnDemand, то в них распределение крутящего момента может изменяться и варьироваться от 50/50 до 100/0. Это означает, что такие раздаточные коробки способны автоматически регулировать распределение вращения, равномерно распределяя его или перенаправляя на одну ось.
Полезные материалы для вас:
- Как правильно отрегулировать сцепление?
- Принципы работы роботизированной коробки передач.
- Что выбрать: автоматическую, механическую или вариаторную трансмиссию?
Способы управления
Раздатки, устанавливаемые на авто, имеют три способа управления:
- ручной;
- электропривод;
- электронная система управления.

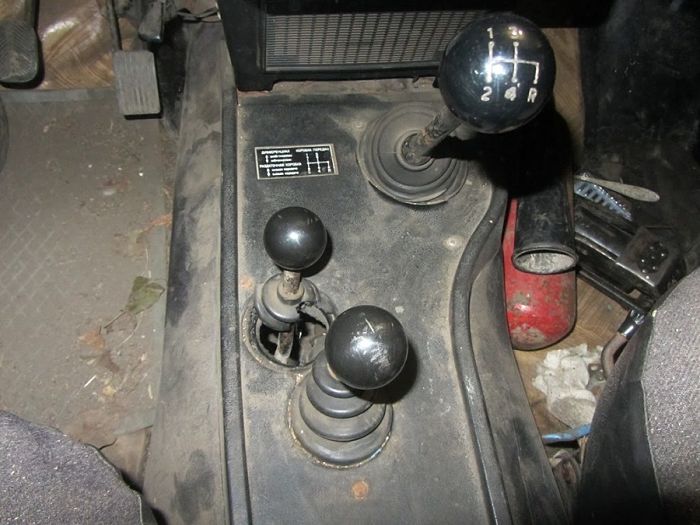

Ручной привод раздатки – старый и примитивный. При таком приводе водитель посредством рычагов выполняет отключение/подключение второго моста, блокировку дифференциала, включение понижающей передачи.
Электропривод отличается тем, что переключения в раздаточной коробке осуществляются сервоприводами. Водитель же управляет при помощи клавиш. Это удобный тип привода, но не такой надежный, как ручной механический.
На некоторых авто встречается комбинированное управление, при котором включение/отключение второго моста выполняется сервоприводом, а понижающая передача задействуется при помощи рычага, установленного в салоне.
Электронная система управления используется в раздатках привода OnDemand. Поскольку переключения в узле осуществляются в автоматическом режиме, то никаких элементов управления раздаткой для водителя не предусмотрено.
Раздаточные коробки устанавливаются в трансмиссии по-разному. Чаще этот узел соединен с КПП, что снижает количество составных элементов трансмиссии. Но есть и авто у которых раздаточная коробка установлена отдельно от КПП, а соединяются они между собой дополнительным карданным валом.
Несмотря на единый принцип работы раздаточных коробок, особенностей их функционирования множество. На одних внедорожниках основной ведущей осью является задняя, а передняя подключаемая. Но есть машины повышенной проходимости, у которых раздаточная коробка позволяет без проблем водителю делать основным любой ведущий мост.
Проблемы и неисправности раздатки
Раздатка, как важный компонент трансмиссии автомобиля, может сталкиваться с различными проблемами и неисправностями, которые могут негативно сказаться на работе всего автомобиля. Понимание этих проблем поможет владельцам автомобилей своевременно выявлять неисправности и принимать меры для их устранения.
Одной из наиболее распространенных проблем является износ подшипников. Подшипники раздаточной коробки подвергаются значительным нагрузкам, особенно при частом использовании полного привода. Со временем они могут начать издавать шумы, что является признаком их износа. Игнорирование этого симптома может привести к более серьезным повреждениям раздатки.
Еще одной распространенной неисправностью является утечка масла. Раздатка, как и любая другая часть трансмиссии, требует регулярной проверки уровня масла. Утечки могут происходить из-за износа уплотнителей или повреждения корпуса. Низкий уровень масла может привести к перегреву и повреждению внутренних компонентов раздатки.
Также стоит обратить внимание на неправильную работу переключения режимов. Если переключение между режимами (например, между полным и задним приводом) происходит с трудом или не происходит вовсе, это может указывать на проблемы с механизмом переключения или на неисправность электронных систем управления. В некоторых случаях проблема может быть связана с недостаточным давлением масла в системе.
Не менее важной проблемой является шум при работе раздатки. Если вы слышите посторонние звуки, такие как стуки или скрежет, это может свидетельствовать о наличии повреждений зубьев шестерен или других внутренних компонентов. Игнорирование этих звуков может привести к серьезным повреждениям и дорогостоящему ремонту.
Кроме того, перегрев раздатки также является распространенной проблемой. Это может быть вызвано недостатком масла, его загрязнением или неправильной работой системы охлаждения. Перегрев может привести к деформации деталей и, как следствие, к поломке раздатки.
Для предотвращения этих проблем важно проводить регулярное техническое обслуживание раздатки. Это включает в себя проверку уровня и состояния масла, осмотр на наличие утечек и шумов, а также проверку состояния подшипников и других компонентов. Рекомендуется обращаться к специалистам для диагностики и ремонта, если вы заметили какие-либо из вышеперечисленных симптомов.
Вопрос-ответ
Что такое раздатка и какую роль она играет в автомобиле?
Раздатка — это механизм, который распределяет крутящий момент между передними и задними колесами автомобиля, особенно в полноприводных моделях. Она позволяет улучшить сцепление с дорогой и управляемость, особенно в сложных дорожных условиях, таких как грязь, снег или песок.
-
Читайте также:
Как устроена раздатка и какие основные компоненты в ней присутствуют?
Раздатка состоит из нескольких ключевых компонентов, включая корпус, шестерни, вал и синхронизаторы. Основные функции выполняют шестерни, которые могут переключаться для изменения передаточного отношения, позволяя водителю выбирать между высоким и низким диапазоном передач в зависимости от условий движения.
Как влияет раздатка на расход топлива автомобиля?
Раздатка может влиять на расход топлива, так как использование полного привода требует больше энергии, чем передний или задний привод. Однако современные системы раздатки часто имеют режимы, позволяющие отключать полный привод, что может помочь снизить расход топлива в обычных условиях движения.
Советы
СОВЕТ №1
Изучите основы работы раздаточной коробки. Понимание принципов её функционирования поможет вам лучше ориентироваться в особенностях вашего автомобиля и его возможностях на различных типах дорог.
СОВЕТ №2
Регулярно проверяйте уровень масла в раздатке. Это поможет избежать перегрева и износа деталей, что может привести к дорогостоящему ремонту.
СОВЕТ №3
Обратите внимание на режимы работы раздатки. Знание, когда и как переключать режимы (например, полный привод или задний привод), может значительно улучшить управляемость и безопасность на сложных участках дороги.
СОВЕТ №4
При покупке подержанного автомобиля обязательно проверьте состояние раздаточной коробки. Это поможет избежать неприятных сюрпризов и дополнительных затрат на ремонт в будущем.
