#1

Добрый день уважаемые форумчане возник вопрос, давненько пришлось делать один проект по быстрому и вопрос решил по быстрому, а интерес остался, вот смотрите есть два случая.

Случай 1 простой:

Некоторые детали при 3Д моделировании удобней создавать в контексте сборки, и очень часто они бывают оказываются неправильно ориентированы, когда рассматривать отдельно деталь, а в частности интересны случаи когда деталь располагается например под углом, вопрос как изменить координаты в Solidworks, Компас, Inventore, CATIA, ProE(Creo) и прочих КАД системах.

Случай 2 более сложный

Есть ряд деталей которые получаются гибкой пример одной из них на картинке Кольцо.JPG 29,49К 0 скачиваний так вот создается деталь обычным способом, а потом просто берется и как листовой металл сгибается под нужным радиусом, вот только при оформлении КД координаты получаются под углом тоже. Как привести их в норму?

В свое время нужна была скорость поэтому не мучился долго и просто в КД менял ориентацию вида в нормальную, но это считаю не очень правильно.

С уважением Владимир.

#2

Работаю в Солиде — если ответы ещё актуальны (если правильно понял вопросы):

1. координаты (ориентировка) детали задаются изименением рабочей плости эскиза…

Т.е. открыть деталь, в дереве раскрыть 1ю опцию вытяжки тела, на эскизе нажать ПКМ и появившейся менюшке выбрать опцию «плоскость» (обыяно 2я слева), далее указать (в дереве) нужную плоскость для эскиза (см. — Редактировать плоскость эскиза)…

Рабочей плоскостью можт быть ЛЮБАЯ плоскость (можно создать свою — ДОП.плоскость) или поверхность другой детали (в сборке)…

2. если деталь листовая (как на скрине), можно использовать Разогнуть/Согнуть или Развертка тел из листового металла…

Для чертежа — можно вставить вид развертки…

В других САПРах думаю есть аналогичные опции и техники (может названия будут другие)…

�? да поможет тебе F1, и да сохранит тебя F2, во имя Control-а, Alt-а, и Святого Del-а! Да будет так, ENTER

#3

Проблема еще актуальна. Попытался пойти от обратного от детали отдельно. Сейчас воспроизведу последовательность действий.

1. Вид спереди эскиз кольца обычный 1.JPG 88,98К 0 скачиваний

2. Заранее зная, что кольцо гнуть надо делаю сразу листовой металл 2.JPG 90,56К 0 скачиваний

3. Выполняю операцию нарисованный изгиб 3.1.JPG 84,56К 0 скачиваний 3.2.JPG 84,57К 0 скачиваний

4. Делаю чертеж и наблюдаю следующую картину 4.JPG 109,73К 0 скачиваний

А нужна такая картина 5.JPG 69,6К 0 скачиваний

Создавал деталь в нормальном положении эскиз был, а чертеж нужен с нормальными видами.

Преобразование системы координат у плоскости в Solidworks 2008

Способ построить плоскость под малым углом и потом довернуть довольно трудоемкий, т.к. плоскостей более 20

Как поменять ось координат в солид воркс


Привет всем! Мы продолжаем уроки по созданию 3D моделей в SolidWorks и сегодня мы создадим модель детали типа ось.

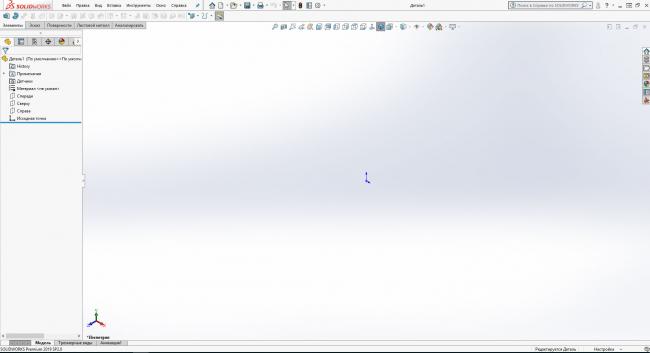

Открываем режим моделирования детали в SolidWorks, если забыли, как это делается то смотрим начало урока: «Опора, 3D модель в SolidWorks». В общем у вас должен быть открыт экран как на картинке ниже.


Режим моделирования детали в SolidWorks

Создаем повернутую бобышку оси.

Основной часть модели мы создадим с помощью инструмента «Повернутая бобышка/основание».

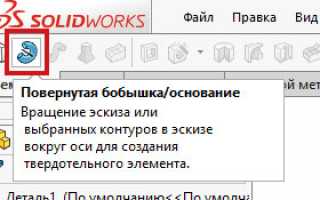

Инструмент повернутая бобышка основание в SolidWorks

Выбираем его и рисуем эскиз на плоскости справа. Эскиз для данного инструмента всегда должен начинаться с осевой линии, вокруг которой и будет прорисовываться наша бобышка. Рисуем ее с начала координат. А затем и весь эскиз с размерами как на картинке ниже.

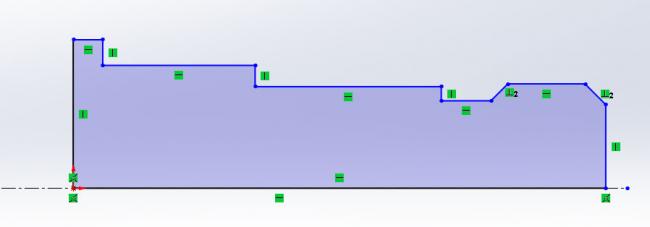

Эскиз оси без размеров SolidWorks

Если у вас проблемы с прорисовкой эскиза, то повторите следующие уроки:

  • Создание эскиза в SolidWorks №2.
  • Создание эскиза в SolidWorks №3.
  • Редактирование эскиза в SolidWorks №1.
  • Редактирование эскиза в SolidWorks №2.
  • Перемещение, Копирование, Поворот, Масштабирование и Растяжение эскиза в SolidWorks.

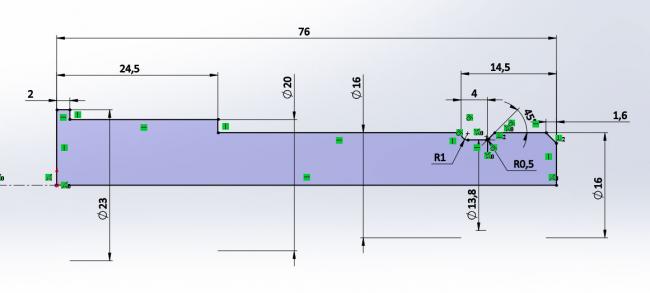

Эскиз оси с размерами SolidWorks

После построения эскиза нажимаем на кнопку выход из эскиза.

Кнопка выход из эскиза в SolidWorks

И подтверждаем построение повернутой бобышки, в итоге должна получится ось как на картинке ниже.

3д модель оси в SolidWorks

Выбор материала и сохранение

Назначим материал для нашей оси, я ставлю сталь Сталь 40 ГОСТ 535-88. Подробней про выбор материала также в уроке: «Опора, 3D модель в SolidWorks».

И не забываем сохранить нашу модель.

Сохранение 3д модели оси в SolidWorks

Построение шпоночного паза в SolidWorks

Далее на поверхности диаметром 20мм нам нужно выполнить шпоночный паз. Для этого нажимаем на плоскость сверху в дереве конструирования и выбираем инструмент «Вытянутый вырез».

Инструмент вытянутый вырез в SolidWorks

С помощью инструмента эскиза «Прямая прорезь» рисуем контур паза и проставляем для него размеры как на картинке ниже.

Эскиз паза на оси в SolidWorks

Далее выходим из эскиза переходим к настройке параметров вытянутого выреза. Для начала выбираем сторону выреза по направлению вверх по оси Y. Затем в строке «От» задаем смещение 6,5мм и в строке «Направление 1» выбираем параметр «Насквозь».

Параметры вытянутого выреза в SolidWorks

Подтверждаем построение и в итоге должен получится паз как на картинке.

Модель оси с пазом в SolidWorks

Добавляем условное изображение резьбы в SolidWorks

Далее нужно добавить условное изображение резьбы на поверхности диаметром 16мм до канавки.

Поверхность, на которой должна быть резьба на оси в SolidWorks

Это делается с помощью, одноименной команды которая находится в меню «Вставка, Примечание, Условное изображение резьбы», открываем ее.

Условное изображение резьбы на модели В SolidWorks

Открывается меню с настройками резьбы, в первом окошке надо указать диаметр начала резьбы, смотрим на картинку ниже.

Диаметр начала резьбы на оси в SolidWorks

Далее выбираем размер резьбы, ставим М16х1,5 и выбираем длину резьбы, ставим 14,5мм.

Параметры условного обозначения резьбы в SolidWorks

После чего подтверждаем построение нажатием на зеленую галочку. И выбранная поверхность под резьбу меняет свою структуру отображения.

Ось после добавления условного изображения резьбы в SolidWorks

Моделирование отверстия в оси в 3D модели SolidWorks

И последним элементом на нашей оси будет отверстие на той же поверхности что и резьба. Воспользуемся для его построения все тем же вытянутым вырезом.

Выбираем плоскость сверху и затем выбираем команду вытянутый вырез и рисуем эскиз как на картинке ниже.

Эскиз отверстия в SolidWorks

После чего выходим из эскиза в активируем два направления в параметрах вытянутого выреза, и указываем в них глубину выреза «Насквозь».

Подтверждаем построение и смотрим что у нас получилось.

Для наглядности картинки представлены в двух стилях отображения модели.

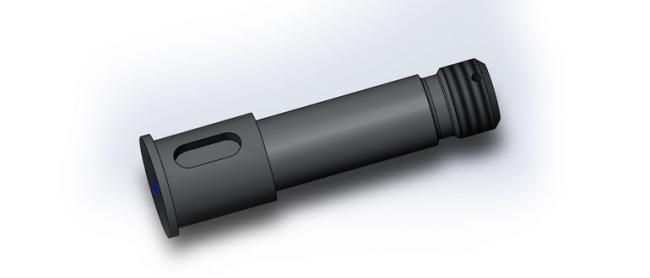

3D модель оси в SolidWorks в двух типах отображения.

В конце не забываем сохранить нашу 3д модель, а также подписаться на обновление блога, чтобы не пропустить уроки по созданию чертежа по ГОСТ из данной 3D-модели в SolidWorks и применение ее в сборке!

Манипулирование сборочными элементами в SolidWorks

С целью придания определенного положения объектам в трехмерном пространстве вполне достаточно использовать такие преобразования как перемещение и поворот. При этом можно привязываться к определенной системе координат либо работать с произвольными движениями.

В первом случае, возможности команды Переместить с системой координат (которая вызывается из контекстного меню после выделения объекта в менеджере свойств) полностью перекрывается возможностями команд Переместить / Вращать компонент, но тем не менее такой способ существует. После её вызова появится модель системы координат, которую можно переместить в любую точку пространства, а потом относительно этой системы двигать сам объект.

Для контроля перемещений следует нажать правой кнопкой мыши на центральную сферу системы координат и выбрать один из пунктов меню (например, Отобразить окно преобразования XYZ). Результат — появится окошко с численными значениями перемещений по соответствующим осям.

А теперь рассмотрим непосредственно команды Переместить компонент и Вращать компонент. По своей сути это одна команда, как по способу выполнения, таки и по набору свойств. Пользоваться этим инструментом очень просто: достаточно нажать на соответствующую пиктограммку или панели Сборка и выбрав объект, удерживая нажатой левую кнопку мыши, изменить его состояние.

По умолчанию установлен режим Свободного перемещения, т.е. в любом направлении, но при необходимости можно наложить ограничения (рис. а):

    Вопрос: Как изменить исходную ось в SolidWorks?

    Вы можете указать ось Y или ось Z в качестве ориентации вверх по умолчанию для видов. Этот параметр изменяет ориентацию вида для стандартных ортогональных, именованных и дочерних видов. Чтобы использовать эту функцию, сохраните файлы в SOLIDWORKS 2020 или более поздней версии.

    Как изменить направление оси в Solidworks?

    1. Нажмите «Пробел», чтобы открыть окно «Ориентация просмотра», или щелкните правой кнопкой мыши графический вид и выберите «Ориентация просмотра».
    2. Выберите нужный вариант во всплывающем меню «Ось вверх» (показано ниже) Указание оси «Вверх».
    3. Попробуйте новые ориентиры. Все существующие виды чертежа также будут обновлены.

    Как изменить координату в SolidWorks?

    Перемещение системы координат

    1. Щелкните Система координат (панель инструментов «Справочная геометрия») или выберите Вставка > Справочная геометрия > Система координат.
    2. Определите систему координат в месте детали или сборки, которое предоставляет объекты, необходимые для управления углом и направлением каждой оси.

    Как изменить ориентацию детали в Solidworks?

    Выберите вид сверху из ориентации вида «Панель инструментов Heads-up View» или нажмите «Ctrl + 5», затем нажмите кнопку «Обновить стандартный вид» и выберите вид спереди. Появится всплывающее сообщение, чтобы подтвердить, хотите ли вы изменить представление, нажмите «Да». Эта функция — самый простой способ изменить ориентацию детали.

    Как выровнять оси в SolidWorks?

    В эскизе щелкните Инструменты > Инструменты эскиза > Выровнять > Выровнять по сетке/началу.

    Переместите местоположение эскиза на основе перемещения:

    1. Только эскиз происхождения.
    2. Только ось X или ось Y.
    3. Как начало эскиза, так и ось X или ось Y.

    Как изменить ось в 3D-эскизе в SolidWorks?

    Чтобы изменить систему координат для вашего 3D-эскиза, щелкните нужный инструмент эскиза, удерживайте нажатой клавишу Ctrl и щелкните плоскость, плоскую грань или пользовательскую систему координат.

    В чем разница между глобальной осью и локальной осью?

    В любой программе или ручном анализе также трехмерная модель здания определяется по глобальной оси, рассматривая один угол как начальный узел. Принимая во внимание, что местная ось предназначена для элемента структурной системы. Как и продольная ось балки/колонны, рассматривается как ось «X», а два других измерения — как оси «Y» и «Z».

    Как изменить ориентацию оси в STAAD pro?

    Вот как вы можете это сделать:

    1. выберите лучи, параллельные x. (перейти к выбору — выбрать балки, параллельные — x)
    2. Выберите «Переопределить заболеваемость» (перейдите в «Инструменты» — «Переопределить заболеваемость»).
    3. Есть 3 варианта, т. Переключение падения выбранного луча. …
    4. Выберите любой вариант в соответствии с вашими требованиями.
    5. вы сделали это. Наслаждайтесь лучшим из STAAD.

    Как изменить локальную ось в STAAD pro?

    Как изменить ориентацию (локальную ось) элементов/пластин без переделки конструкции? Для балочных элементов сначала выберите балки, затем выберите «Инструменты» > «Переопределить наклон» и выберите соответствующий параметр.
