Датчики двигателя внутреннего сгорания (ДВС) обеспечивают эффективную работу автомобиля, собирая и передавая информацию о параметрах двигателя. В статье рассмотрим их расположение, назначение и функции, а также влияние на производительность и экономичность транспортного средства. Понимание работы датчиков поможет автовладельцам заботиться о своих автомобилях и выявлять неисправности.
Зачем нужны датчики в моторе?
Существует множество производителей, предлагающих свои датчики, однако со временем сформировался определенный набор, который можно встретить практически в любом двигателе внутреннего сгорания с инжекторной системой питания.
Некоторые из этих датчиков передают данные о текущем состоянии двигателя как в электронный блок управления, так и на приборную панель для водителя. При этом, если произойдет сбой в работе некоторых из них, например, датчика положения коленчатого вала, автомобиль может просто не запуститься.
Эксперты в области автомобильной техники подчеркивают важность датчиков двигателя внутреннего сгорания для обеспечения эффективной работы транспортных средств. Эти устройства играют ключевую роль в мониторинге различных параметров, таких как температура, давление и состав выхлопных газов. Правильная работа датчиков позволяет оптимизировать процесс сгорания топлива, что, в свою очередь, способствует снижению выбросов вредных веществ и повышению топливной экономичности. Специалисты отмечают, что современные технологии, включая использование датчиков на основе полупроводников и оптических систем, значительно увеличивают точность измерений. Однако, несмотря на достижения, важно помнить о необходимости регулярного обслуживания и калибровки датчиков, чтобы избежать потенциальных проблем с двигателем и обеспечить его долговечность.
Подробнее о работе датчиков
Каждый датчик собирает информацию и подает ее на ЭБУ, что позволяет обеспечить бесперебойную работу двигателя и предоставить исчерпывающую информацию о его состоянии. Для этого требуется понять, для чего устанавливается каждый датчик и за что он отвечает.
| Датчик | Назначение | Возможные неисправности |
|---|---|---|
| Датчик положения коленчатого вала (ДПКВ) | Определяет положение и частоту вращения коленчатого вала для синхронизации впрыска и зажигания. | Затрудненный запуск, нестабильная работа двигателя, потеря мощности, остановка двигателя. |
| Датчик положения распределительного вала (ДПРВ) | Определяет положение распределительного вала для точного управления фазами газораспределения. | Затрудненный запуск, снижение мощности, повышенный расход топлива, ошибки в работе системы VVT. |
| Датчик массового расхода воздуха (ДМРВ) | Измеряет количество воздуха, поступающего в двигатель, для расчета оптимального количества топлива. | Повышенный расход топлива, снижение мощности, нестабильные обороты холостого хода, черный дым из выхлопной трубы. |
| Датчик абсолютного давления во впускном коллекторе (ДАД) | Измеряет давление воздуха во впускном коллекторе, используется для расчета нагрузки на двигатель. | Снижение мощности, повышенный расход топлива, нестабильные обороты, ошибки в работе турбонаддува. |
| Датчик температуры охлаждающей жидкости (ДТОЖ) | Измеряет температуру охлаждающей жидкости для регулирования топливоподачи и работы вентилятора. | Затрудненный запуск, повышенный расход топлива, перегрев двигателя, неправильные показания температуры на приборной панели. |
| Датчик кислорода (лямбда-зонд) | Измеряет содержание кислорода в отработавших газах для регулирования состава топливовоздушной смеси. | Повышенный расход топлива, снижение мощности, нестабильные обороты, ошибки в работе катализатора. |
| Датчик детонации | Обнаруживает детонацию (неконтролируемое сгорание) в цилиндрах и корректирует угол опережения зажигания. | Снижение мощности, повышенный расход топлива, повреждение двигателя при длительной детонации. |
| Датчик положения дроссельной заслонки (ДПДЗ) | Определяет угол открытия дроссельной заслонки для регулирования подачи воздуха в двигатель. | Нестабильные обороты холостого хода, провалы при нажатии на педаль газа, затрудненный запуск. |
| Датчик давления масла | Измеряет давление масла в системе смазки двигателя. | Загорание контрольной лампы давления масла, повреждение двигателя при низком давлении. |
| Датчик скорости автомобиля (ДСА) | Измеряет скорость движения автомобиля, используется для работы спидометра и других систем. | Неправильные показания спидометра, некорректная работа ABS, ESP, круиз-контроля. |
Интересные факты
Вот несколько интересных фактов о датчиках двигателя внутреннего сгорания:
-
Разнообразие датчиков: В современных двигателях внутреннего сгорания используется множество различных датчиков, включая датчики температуры, давления, кислорода и положения коленчатого вала. Каждый из них играет ключевую роль в оптимизации работы двигателя, обеспечивая точное управление топливовоздушной смесью и снижая выбросы вредных веществ.
-
Датчик кислорода: Один из самых важных датчиков — это датчик кислорода (лямбда-зонд), который измеряет содержание кислорода в выхлопных газах. Он помогает системе управления двигателем регулировать соотношение топлива и воздуха, что не только улучшает эффективность сгорания, но и снижает уровень выбросов. Современные автомобили могут иметь до четырех таких датчиков.
-
Инновационные технологии: Современные датчики двигателя часто используют технологии, такие как MEMS (микроэлектромеханические системы), которые позволяют создавать компактные и высокоточные устройства. Эти датчики могут работать в экстремальных условиях, таких как высокая температура и вибрация, что делает их незаменимыми для современных высокопроизводительных двигателей.
ДМРВ

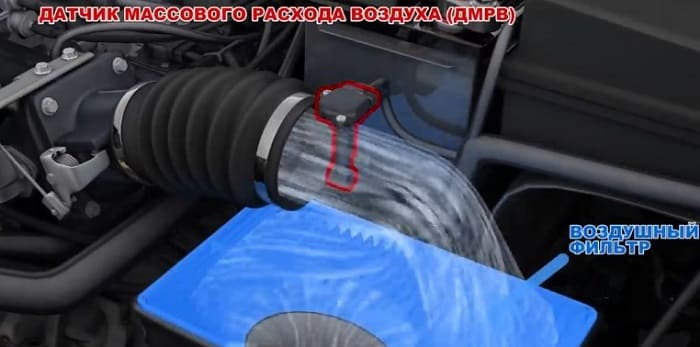

Датчик массового расхода воздуха монтируется во впускном канале, между воздушным фильтром и дроссельной заслонкой. Его ключевая задача заключается в измерении объема воздуха, который поступает в двигатель. На основе данных, полученных от ДМРВ, электронный блок управления рассчитывает оптимальное количество топлива, которое должно соответствовать объему воздуха, поступающего в двигатель. Затем ЭБУ отправляет сигнал на форсунки, через которые подается необходимое количество топлива.
ДПДЗ

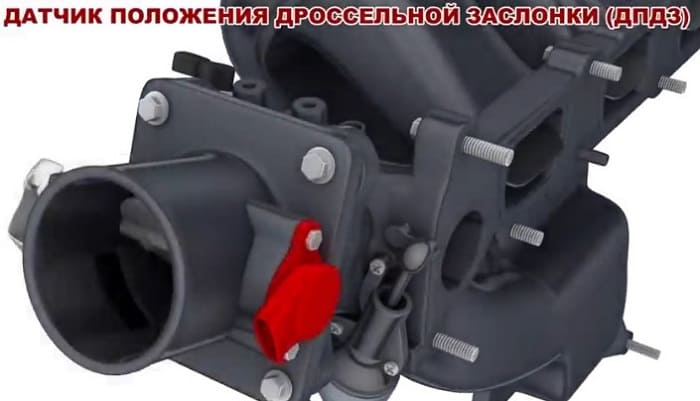

Датчик положения дроссельной заслонки располагается непосредственно на заслонке, обязательно до впускного коллектора. Он указывает на положение заслонки в каждый момент времени и динамике его изменения. Положение дроссельной заслонки, в свою очередь, изменяется при нажатии педали газа водителем. Исходя из показаний этого датчика ЭБУ обеспечивает увеличение или снижение интенсивности подачи топлива в камеры сгорания, мотор набирает или снижает обороты. При полностью закрытой заслонке, подача воздуха происходит через регулятор холостого хода, а количество подаваемого топлива снижается.
ДПКВ

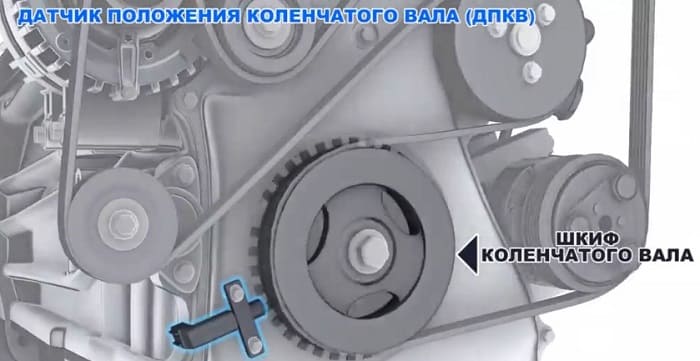

Датчик положения коленчатого вала (ДПКВ) устанавливается рядом со шкивом коленвала и выполняет важную функцию: он отслеживает текущее положение и скорость вращения вала. Для корректной работы ДПКВ на шкиве монтируется специальный зубчатый диск, на котором отсутствуют несколько зубьев. Это позволяет точно определять положение коленчатого вала. В зависимости от конструкции двигателя, датчик может находиться в различных местах, но всегда в непосредственной близости от коленвала, например, рядом с маховиком. Информация, которую передает датчик на электронный блок управления (ЭБУ), необходима для точного определения момента впрыска топлива и угла опережения зажигания. Эти данные также служат основой для отображения оборотов двигателя на тахометре.
Читайте также:
ДПРВ

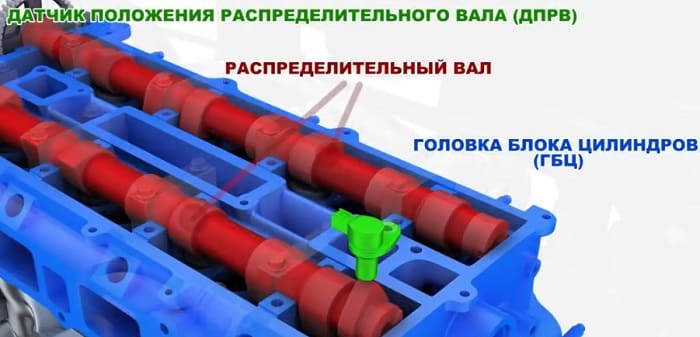

Датчик положения распределительного вала находится около головки блока цилиндров возле распредвала. ДПРВ определяет его положение в реальном времени, в самом простом исполнении он подает сигнал, когда поршень первого цилиндра выходит в верхнюю мертвую точку (такт сжатия). На основе этих данных ЭБУ подает команду на впрыск топлива в определенный цилиндр и зажигание.
ДД

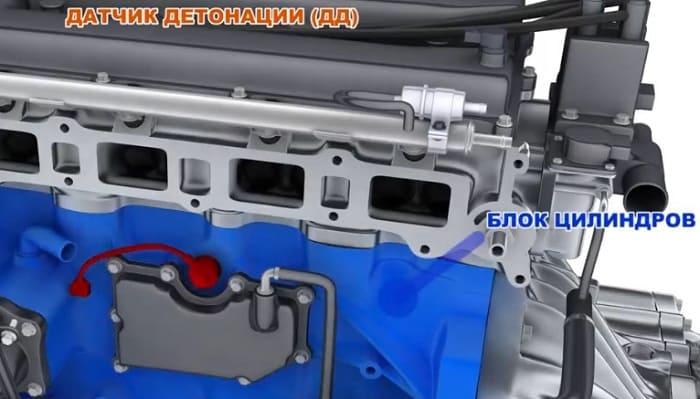

Датчик детонации в большинстве двигателей располагается в верхней части блока цилиндров, рядом с камерами сгорания, чаще всего между вторым и третьим цилиндрами. Его основная функция заключается в обнаружении металлического стука, возникающего в цилиндрах в результате детонации топлива, что может привести к серьезным повреждениям двигателя. Информация, поступающая от датчика, помогает блоку управления двигателем (ЭБУ) корректировать угол опережения зажигания, устраняя нежелательные последствия.
ДТОЖ

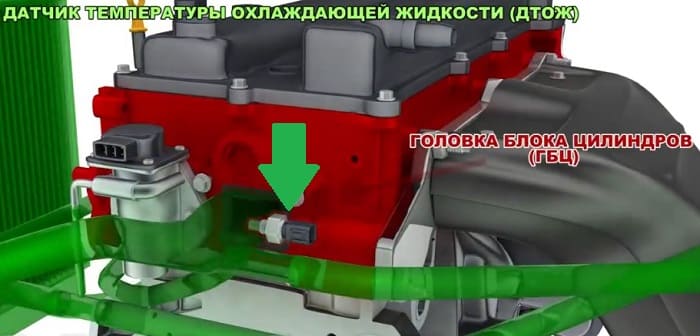

Датчик температуры охлаждающей жидкости расположен в части двигателя, где охлаждающая жидкость выходит из него, чаще всего это головка блока цилиндров или термостат. ДТОЖ указывает на температуру тосола, что влияет на работу двигателя после запуска. Если температура низкая, ЭБУ дает команду повысить холостые обороты за счет обогащения топливно-воздушной смеси и корректировки угла опережения зажигания. После набора рабочей температуры подается команда снизить обороты. При повышении значения рабочей температуры датчик подает сигнал, включающий вентиляторы охлаждения радиатора, кроме того, данные по температуре охлаждающей жидкости отражаются на приборной панели.
ДК

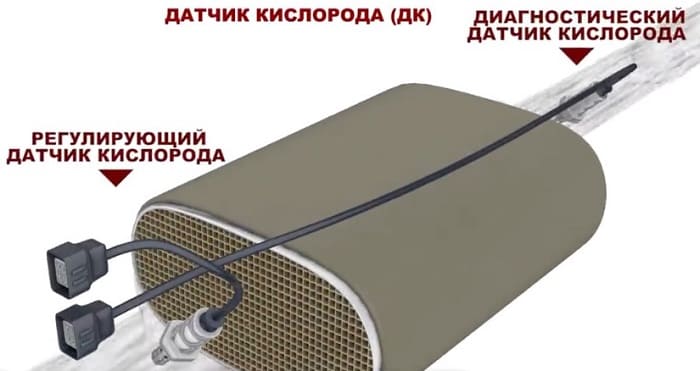

Датчик кислорода располагается в системе выхлопа, чаще всего в выпускном коллекторе или сразу за ним, но перед катализатором. В некоторых случаях устанавливается дополнительный датчик после катализатора. Эти устройства измеряют уровень кислорода в выхлопных газах. Первый датчик фиксирует количество кислорода, выходящего из двигателя, в то время как второй, известный как диагностический, определяет его уровень на выходе из катализатора. Информация от первого датчика используется блоком управления для регулировки состава топливно-воздушной смеси, в зависимости от остаточного содержания кислорода в выхлопе. Диагностический датчик, в свою очередь, оценивает эффективность работы катализатора и одновременно корректирует подачу топлива.
ДСА

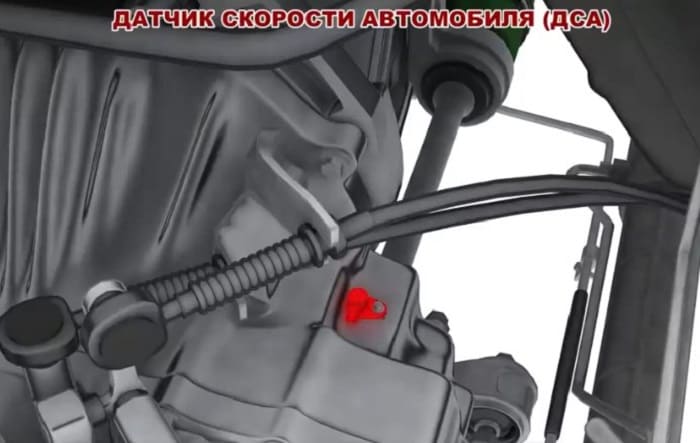

Датчик скорости автомобиля в большинстве случаев располагается в верхней части коробки передач. Он изменяет скорость вращения валов после изменения передаточного числа коробки передач (переключения скорости). Это позволяет определить частоту вращения колес, а значит, скорость автомобиля. Популярный способ измерения – считывание данных с зубчатого венца, установленного на дифференциале. В некоторых автомобилях в качестве ДСА выступает датчик АБС возле колеса, которые считывает данные с зубчатого венца, установленного на ШРУСе. Информация о скорости автомобиля поступает на ЭБУ, который корректирует подачу топлива, а также на спидометр.
ДДМ

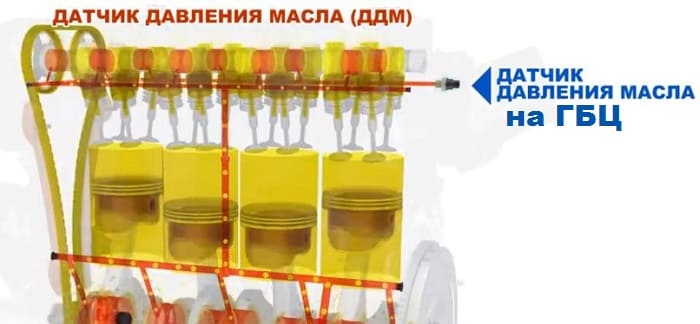

Датчик давления масла может находиться в различных местах в зависимости от конструкции двигателя: либо рядом с масляным фильтром, либо в более удаленной точке, например, в головке блока цилиндров. Его основная функция заключается в измерении давления масла в системе смазки мотора. Показания датчика давления масла не оказывают непосредственного влияния на работу двигателя, однако при снижении давления масла необходимо незамедлительно принимать меры, так как это может привести к быстрому выходу двигателя из строя и, как следствие, к дорогостоящему ремонту. О возникшей проблеме сигнализирует предупреждающая лампочка на приборной панели.
ДТВВ

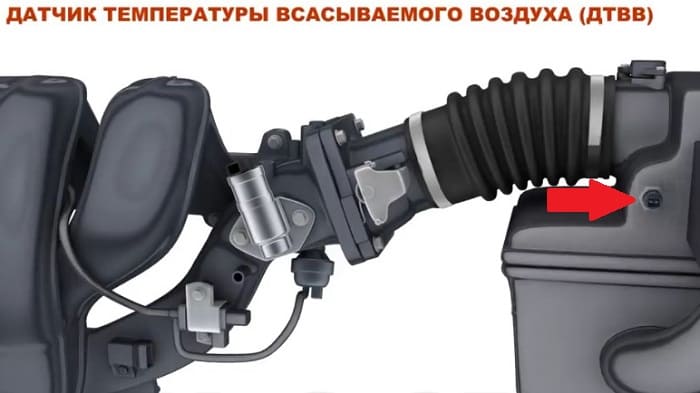

Датчик температуры всасываемого воздуха часто располагается в одном корпусе с ДМРВ или отдельно в системе впуска. По температуре всасываемого воздуха ЭБУ вычисляет его плотность, регулируя подачу топлива для достижения нужного обогащения топливно-воздушной смеси.
Дополнительные датчики
ДАД

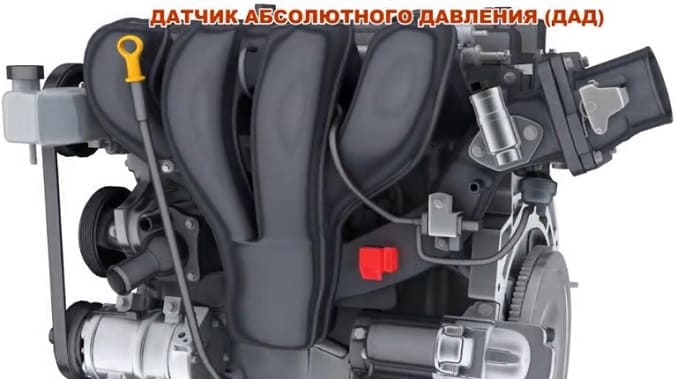

Датчик абсолютного давления находится во впускном коллекторе или закрепляется на автомобильном кузове, соединяясь с впускным коллектором гибкой трубочкой. Задача ДАД – измерение давления во впускном коллекторе. На основе этих данных ЭБУ рассчитывает расход воздуха двигателем, образуя идеальные параметры топливно-воздушной смеси. Фактически, он заменяет ДМРВ, но иногда работает с ним в паре, сообщая дополнительную информацию.
ДНД

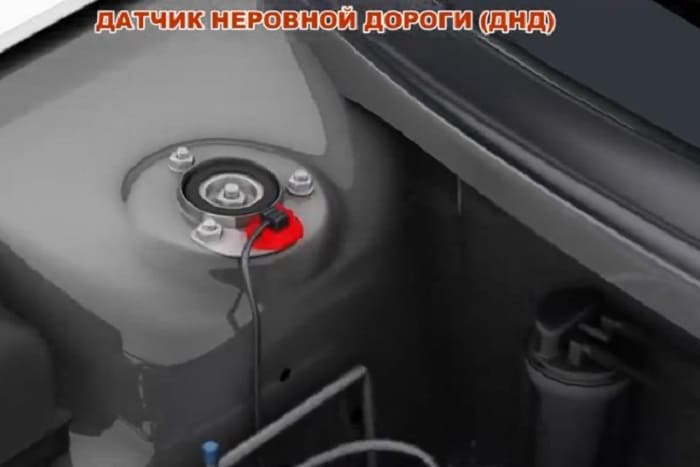

Датчик неровной дороги устанавливается на кузов рядом с креплением одного из амортизаторов. Он фиксирует колебания в вертикальной плоскости во время движения автомобиля, определяя, что транспортное средство движется по неровной поверхности. Информация от датчика передается в блок управления, который отключает функцию диагностики пропусков зажигания, активируемую при неравномерном вращении коленчатого вала.
- Читайте также:
Если какой-либо из датчиков выходит из строя, электронный блок управления (ЭБУ) переходит в аварийный режим. В этом случае недостающие данные заменяются усредненными значениями, которые уже сохранены в его памяти. Исключение составляют датчики положения коленвала (ДПКВ), при неисправности которых двигатель не запускается. О неисправности датчика сигнализирует лампочка на приборной панели с надписью CHECK или CHECK ENGINE. Чтобы выяснить, что именно происходит с автомобилем, необходимо провести компьютерную диагностику ЭБУ.
Видео: Датчики ДВС
https://youtube.com/watch?v=ByM7GMml9wU
Будущее датчиков в двигателях внутреннего сгорания
С развитием технологий и увеличением требований к экологии, будущее датчиков в двигателях внутреннего сгорания становится все более актуальным. Современные двигатели должны соответствовать строгим стандартам выбросов, что требует внедрения новых решений в области датчиков и систем управления. В этом контексте можно выделить несколько ключевых направлений, которые будут определять будущее датчиков.
Во-первых, одним из главных трендов является интеграция датчиков с системами управления двигателем. Это позволит не только повысить точность измерений, но и улучшить реакцию двигателя на изменения в условиях эксплуатации. Например, использование датчиков, которые могут передавать данные в реальном времени, позволит системам управления более эффективно адаптироваться к изменяющимся условиям, таким как температура окружающей среды, качество топлива и нагрузка на двигатель.
Во-вторых, развитие технологий сенсоров, таких как MEMS (микроэлектромеханические системы), открывает новые горизонты для создания более компактных и точных датчиков. Эти датчики могут быть использованы для мониторинга различных параметров, таких как давление, температура и вибрация, с высокой степенью точности и надежности. Это, в свою очередь, позволит улучшить диагностику и прогнозирование состояния двигателя, что снизит риск поломок и увеличит срок службы агрегата.
Третьим важным направлением является использование датчиков для повышения эффективности сжигания топлива. Новые технологии, такие как лазерные датчики и оптические системы, могут обеспечить более точное измерение состава смеси воздуха и топлива, что позволит оптимизировать процесс сгорания. Это не только повысит мощность и экономичность двигателя, но и значительно снизит выбросы вредных веществ в атмосферу.
Кроме того, стоит отметить, что будущее датчиков в двигателях внутреннего сгорания также связано с переходом к гибридным и электрическим системам. В таких системах датчики будут играть ключевую роль в управлении взаимодействием между различными источниками энергии, обеспечивая оптимальную работу как двигателя внутреннего сгорания, так и электрических моторов. Это потребует разработки новых типов датчиков, которые смогут работать в условиях высокой динамики и изменяющихся нагрузок.
Наконец, важным аспектом является развитие технологий беспроводной передачи данных. Это позволит упростить установку и обслуживание датчиков, а также обеспечить более гибкое управление двигателем. Беспроводные датчики могут передавать информацию о состоянии двигателя на центральный блок управления, что позволит в реальном времени отслеживать его работу и вносить необходимые коррективы.
-
Читайте также:
Таким образом, будущее датчиков в двигателях внутреннего сгорания связано с интеграцией новых технологий, повышением точности и надежности измерений, а также с адаптацией к современным требованиям экологии и эффективности. Эти изменения будут способствовать созданию более совершенных и экологически чистых двигателей, что является важной задачей для автомобильной промышленности в целом.
Вопрос-ответ
Какова основная функция датчиков в двигателе внутреннего сгорания?
Основная функция датчиков в двигателе внутреннего сгорания заключается в сборе и передаче информации о различных параметрах работы двигателя, таких как температура, давление, скорость вращения и состав выхлопных газов. Эти данные помогают системе управления двигателем оптимизировать его работу, улучшая эффективность и снижая выбросы.
Какие типы датчиков используются в двигателях внутреннего сгорания?
В двигателях внутреннего сгорания используются различные типы датчиков, включая датчики температуры (например, датчик температуры охлаждающей жидкости), датчики давления (например, датчик давления масла), датчики положения (например, датчик положения коленчатого вала) и датчики кислорода. Каждый из них играет важную роль в обеспечении правильной работы двигателя.
Как неисправность датчика может повлиять на работу двигателя?
Неисправность датчика может привести к неправильной интерпретации данных системой управления двигателем, что может вызвать ухудшение производительности, увеличение расхода топлива, повышенные выбросы и даже повреждение двигателя. Например, неисправный датчик кислорода может привести к неправильной смеси топлива и воздуха, что негативно скажется на работе двигателя.
Советы
СОВЕТ №1
Регулярно проверяйте состояние датчиков двигателя. Своевременная диагностика поможет выявить проблемы до того, как они приведут к серьезным поломкам. Обратите внимание на такие симптомы, как нестабильная работа двигателя или увеличение расхода топлива.
СОВЕТ №2
Используйте качественные запчасти и аксессуары при замене датчиков. Некачественные компоненты могут привести к неправильным показаниям и, как следствие, к ухудшению работы двигателя. Всегда выбирайте проверенные бренды и оригинальные детали.
СОВЕТ №3
Обратите внимание на чистоту соединений и проводки датчиков. Загрязнение или коррозия могут вызвать сбои в работе датчиков, что повлияет на производительность двигателя. Регулярно проверяйте и очищайте контакты, чтобы избежать проблем.
СОВЕТ №4
Изучите руководство по эксплуатации вашего автомобиля. В нем часто содержится информация о типах датчиков, их расположении и рекомендациях по обслуживанию. Это поможет вам лучше понять, как поддерживать двигатель в хорошем состоянии.
