Датчик температуры охлаждающей жидкости — признаки неисправности и замена

Датчик температуры охлаждающей жидкости (ДТОЖ) обеспечивает оптимальный температурный режим двигателя, влияя на его производительность и долговечность. В статье рассмотрим признаки неисправности ДТОЖ и процесс его замены. Эти знания помогут автовладельцам выявлять проблемы в системе охлаждения, предотвращая серьезные поломки и обеспечивая надежную работу двигателя.

Датчик температуры охлаждающей жидкости

Для контроля температуры охлаждающей жидкости в системе установлен датчик температуры охлаждающей жидкости (ДТОЖ). Его показания отображаются на приборной панели, что позволяет водителю отслеживать температурный режим двигателя.

Однако основная функция этого датчика заключается в передаче данных о температуре на электронный блок управления. В ответ на эти данные блок управления корректирует подачу топлива в зависимости от температуры. Когда двигатель холодный, на основе информации от датчика блок устанавливает обогащенную топливную смесь, а по мере прогрева двигателя смесь нормализуется. Кроме того, на основе показаний этого датчика электронный блок также регулирует угол опережения зажигания.

Таким образом, от работы этого датчика во многом зависит эффективность функционирования двигателя и расход топлива. Он также активирует вентилятор радиатора. В некоторых автомобилях для управления вентилятором используется отдельный датчик, который может находиться как рядом с ДТОЖ, так и в радиаторе.

Эксперты в области автомобильной техники подчеркивают важность исправной работы датчика температуры охлаждающей жидкости, так как он играет ключевую роль в поддержании оптимального температурного режима двигателя. Признаки неисправности могут включать постоянное загорание индикатора температуры на приборной панели, резкие колебания показаний или их полное отсутствие. В таких случаях рекомендуется провести диагностику, так как игнорирование проблемы может привести к перегреву двигателя и серьезным повреждениям. Замена датчика должна осуществляться квалифицированным специалистом, чтобы избежать ошибок при установке. Регулярная проверка состояния датчика поможет предотвратить дорогостоящий ремонт и продлить срок службы автомобиля.

5 Признаков Неисправного Датчика Температуры Двигателя!

Конструкция, принцип работы

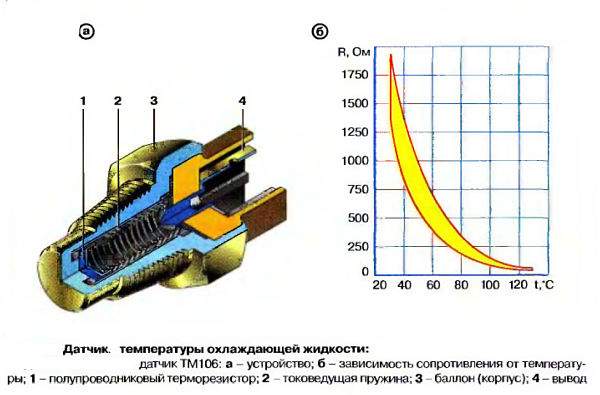

В конструкцию данного датчика входит термистор – резистор, который меняет сопротивление от окружающей его температуры. Этот термистор помещен в металлический корпус с нанесенной на него резьбой. К этому корпусу подсоединена хвостовая часть, сделанная из пластика. В этой части располагаются контакты для подсоединения проводки. Один контакт – положительный и идет он от электронного блока, второй – отрицательный и подключен он к массе.

Чтобы термистор работал, на него постоянно подается напряжение в 5 В. Это напряжение подает на него электронный блок посредством резистора, имеющего постоянное сопротивление. Поскольку термистор ДТОЖ обладает отрицательным температурным коэффициентом, то при повышении температуры сопротивление его будет снижаться, а также будет и снижаться напряжение, подаваемое на него. По падению этого напряжения электронный блок рассчитывает температуру двигателя, а также выводит ее значение на приборную доску.

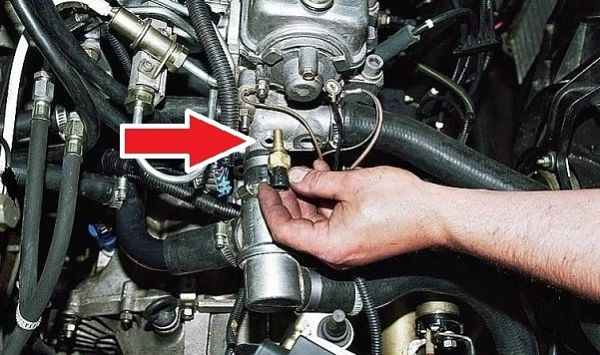

Точное место установки данного датчика температуры у разных авто отличается, но незначительно. Он может устанавливаться в головке блока цилиндров возле корпуса термостата, либо же на самом корпусе термостата. Он обязательно располагается возле отводящего патрубка, по которому жидкость идет в радиатор. Возле этого патрубка он располагается для того, чтобы передавать точные данные о температуре.

Признак неисправности	Возможная причина	Рекомендуемые действия
Двигатель перегревается (стрелка температуры в красной зоне)	Неверные показания датчика (занижает температуру)	Проверить датчик, заменить при необходимости
Двигатель долго не прогревается до рабочей температуры	Неверные показания датчика (завышает температуру)	Проверить датчик, заменить при необходимости
Повышенный расход топлива	Неверные показания датчика (ЭБУ “думает”, что двигатель холодный)	Проверить датчик, заменить при необходимости
Нестабильные обороты холостого хода	Неверные показания датчика (ЭБУ неправильно регулирует подачу топлива)	Проверить датчик, заменить при необходимости
Затрудненный запуск двигателя (особенно на холодную)	Неверные показания датчика (ЭБУ неправильно обогащает смесь)	Проверить датчик, заменить при необходимости
Включение вентилятора охлаждения при холодном двигателе	Неверные показания датчика (ЭБУ “думает”, что двигатель горячий)	Проверить датчик, заменить при необходимости
Отсутствие показаний температуры на приборной панели	Обрыв цепи датчика, неисправность самого датчика	Проверить проводку, заменить датчик
Горит индикатор “Check Engine” (ошибка по датчику температуры)	Неисправность датчика или его цепи	Считать коды ошибок, заменить датчик при необходимости
Утечка охлаждающей жидкости из-под датчика	Повреждение уплотнительного кольца датчика	Заменить уплотнительное кольцо или датчик целиком

Интересные факты

Вот несколько интересных фактов о датчиках температуры охлаждающей жидкости (ДТОЖ) и их неисправностях:

Влияние на экономию топлива: Неисправный датчик температуры охлаждающей жидкости может привести к неправильной работе системы впрыска топлива. Если датчик показывает слишком низкую температуру, ЭБУ (электронный блок управления) может увеличить подачу топлива, что приводит к повышенному расходу и увеличению выбросов вредных веществ.
Симптомы неисправности: Признаки неисправности ДТОЖ могут включать перегрев двигателя, неустойчивую работу на холостом ходу, а также загорание индикатора “Check Engine”. В некоторых случаях, если датчик полностью выходит из строя, двигатель может не запускаться вовсе, так как ЭБУ не получает необходимую информацию о температуре охлаждающей жидкости.
Замена и диагностика: Замена датчика температуры охлаждающей жидкости обычно не требует сложных инструментов и может быть выполнена самостоятельно. Однако важно правильно диагностировать проблему, так как симптомы неисправности могут быть схожи с другими неисправностями, например, с проблемами в системе охлаждения или с термостатом. Правильная диагностика поможет избежать ненужных затрат на замену исправных компонентов.

Признаки неисправности датчика

Датчик температуры считается достаточно надежным благодаря своей простой конструкции. Тем не менее, он не застрахован от проблем. Чаще всего они связаны с нарушением градуировки, что может привести к изменению сопротивления и, как следствие, к неправильной работе электронного блока, который частично основывает свои функции на температуре двигателя.

Читайте также:

Как разобрать помпу ваз 2107

Одним из наиболее очевидных признаков неисправности датчика температуры охлаждающей жидкости (ДТОЖ) является отсутствие активации вентилятора при достижении температуры выше установленного предела. Однако этот симптом не всегда является надежным, если в системе присутствуют два датчика: основной, который передает данные о температуре на электронный блок, и дополнительный, отвечающий за включение вентилятора. В таком случае отсутствие работы вентилятора может свидетельствовать о повреждении проводки, окислении контактов или неисправности датчика, контролирующего его работу.

На современных автомобилях неисправность, указывающая на неправильную работу датчика температуры охлаждающей жидкости, отображается на экране бортового компьютера. Однако сообщение о неисправности не всегда означает, что датчик вышел из строя. Часто проблемы возникают из-за обрыва проводки или окисления контактов.

Некорректная работа датчика температуры охлаждающей жидкости или обрыв его проводки может привести к увеличенному расходу топлива, повышенным оборотам на холостом ходу и детонации. Также возможно, что двигатель будет плохо запускаться после прогрева. Наиболее серьезной проблемой, вызванной неисправностью этого датчика, является перегрев силового агрегата, что может привести к деформации головки блока цилиндров.

Проверка датчика

Диагностика работоспособности ДТОЖ не является сложной. Но перед тем как произвести ее, желательно проверить целостность проводки, идущей к нему. Можно также проверить напряжение, идущее от блока управления. Для этого с датчика нужно отсоединить фишку с проводами и подсоединить ее к вольтметру. После этого запустите двигатель и замерьте значение подающегося на датчик напряжения, оно должно соответствовать 5 В.

Для снятия, диагностики и замены датчика температуры понадобится не так уж и много:

Ключ на 19;
Мультиметр;
Емкость для слива охлаждающей жидкости;
Электрочайник;
Термометр;

Перед снятием элемента нужно частично слить жидкость с системы. Всю сливать необязательно, поскольку он находится в верхней части двигателя, достаточно слить до уровня ниже положения ДТОЖ.

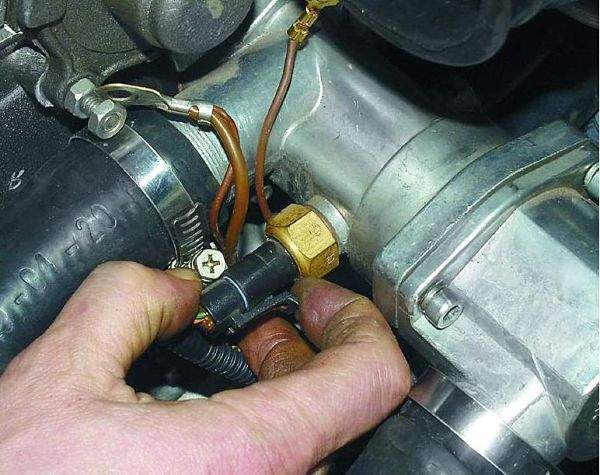

Затем от датчика отсоединяется фишка с проводкой. Ключом на 19 он выворачивается из своего посадочного места.

Читайте также:

Летняя резина: критерии выбора, характеристики и лучшие производители

Видео: Проверка датчика температуры охлаждающей жидкости

Еще несколько полезных советов для вас:

Какое давление должно быть в шинах вашего автомобиля?
Гидроудар двигателя — последствия, диагностика и ремонт
Датчик детонации двигателя — его назначение, принцип работы и основные неисправности

Для проверки датчика температуры охлаждающей жидкости (ДТОЖ) можно использовать электрочайник с термометром и мультиметр, установленный в режим измерения сопротивления. Существует два метода диагностики.

В первом методе рабочую часть ДТОЖ помещают в электрочайник с холодной водой, вместе с термометром. Рекомендуется использовать электронный термометр, способный измерять высокие температуры. К датчику подключается мультиметр, после чего электрочайник включается в сеть. По мере нагрева воды сопротивление датчика должно снижаться. Например, при температуре воды +15 °C сопротивление должно составлять 4450 Ом, а при +40 °C — 1459 Ом. Воду необходимо довести до 100 °C, при этом сопротивление должно быть минимальным — 177 Ом. Если полученные значения отличаются от указанных, это свидетельствует о том, что датчик работает неправильно.
Второй метод можно использовать, если термометр отсутствует. Для измерения сопротивления ДТОЖ его помещают в воду после закипания. Температура воды будет близка к 100 °C, что вполне достаточно для проверки. После погружения рабочей части датчика в кипящую воду сопротивление должно быть чуть выше 177 Ом. Если разница значительная, это указывает на неисправность датчика.

Электрооборудование – Проверка датчика температуры охлаждающей жидкости

Замена датчика температуры охлаждающей жидкости

Датчик температуры охлаждающей жидкости является неремонтируемым, поэтому при обнаружении некорректной его работы он попросту заменяется.

Видео: Замена датчика температуры охлаждающей жидкости (ДТОЖ) ВАЗ 2115 (2113, 2114)

После покупки нового датчика температуры рекомендуется сразу же провести его проверку с использованием предложенных методов. Если все показатели находятся в пределах нормы, его можно установить на место старого датчика. Перед тем как вкрутить его в посадочное место, необходимо обработать резьбу герметиком.

После установки нового датчика к нему подключается проводка, и перепутать положение разъема невозможно благодаря наличию специальных направляющих. Затем уровень охлаждающей жидкости в системе доводится до необходимого значения. После этого следует убедиться, что через датчик не происходит утечка жидкости, и только потом можно запускать двигатель.

Если замена датчика не привела к желаемым результатам, и двигатель продолжает, например, перегреваться или не достигает нужной температуры, стоит искать причину в других компонентах системы. Возможно, термостат не функционирует должным образом, и жидкость постоянно циркулирует либо по малому, либо по большому кругу.

Замена датчика температуры охлаждающей жидкости (ДТОЖ) ВАЗ 2115

Вопрос-ответ

Как узнать, что датчик температуры охлаждающей жидкости неисправен?

Признаки неисправности датчика могут включать постоянное отображение высокой или низкой температуры на приборной панели, неработающий вентилятор охлаждения, а также нестабильную работу двигателя. Если вы заметили эти симптомы, стоит проверить датчик.

Читайте также:

Что означает размер шин 215 65 r16

Какова процедура замены датчика температуры охлаждающей жидкости?

Замена датчика включает несколько шагов: сначала необходимо отключить аккумулятор, затем слить охлаждающую жидкость, отсоединить старый датчик и установить новый. После этого нужно заполнить систему охлаждения и проверить работу нового датчика.

Можно ли самостоятельно заменить датчик температуры охлаждающей жидкости?

Да, замену датчика можно выполнить самостоятельно, если у вас есть базовые навыки работы с автомобилем и необходимые инструменты. Однако, если вы не уверены в своих силах, лучше обратиться к специалисту.

Советы

СОВЕТ №1

Регулярно проверяйте уровень охлаждающей жидкости в системе. Низкий уровень может привести к перегреву двигателя и повредить датчик температуры. Убедитесь, что уровень жидкости всегда находится в пределах нормы.

СОВЕТ №2

Обратите внимание на показания датчика температуры. Если стрелка на приборной панели постоянно находится в зоне перегрева или, наоборот, не поднимается, это может свидетельствовать о неисправности датчика. Не игнорируйте эти сигналы.

СОВЕТ №3

При замене датчика температуры охлаждающей жидкости используйте только оригинальные или качественные запчасти. Это поможет избежать повторных поломок и обеспечит надежную работу системы охлаждения.

СОВЕТ №4

Если вы заметили утечку охлаждающей жидкости или подозреваете, что датчик неисправен, не откладывайте диагностику автомобиля. Своевременное обращение к специалистам поможет избежать серьезных поломок и дорогостоящего ремонта.

Совместимость с автомобилем: Перед покупкой нового датчика обязательно проверьте его совместимость с маркой и моделью вашего автомобиля. Разные производители могут использовать различные типы датчиков, и установка неподходящего может привести к неправильным показаниям или даже повреждению системы охлаждения.
Качество и производитель: Отдавайте предпочтение датчикам от известных и проверенных производителей. Качественные запчасти, как правило, имеют более длительный срок службы и обеспечивают точные показания. Изучите отзывы и рейтинги, чтобы выбрать надежного производителя.
Тип датчика: Существуют разные типы датчиков температуры, такие как резистивные, термисторные и другие. Убедитесь, что вы выбираете тот тип, который соответствует оригинальному датчику вашего автомобиля. Это поможет избежать проблем с установкой и работой системы.
Цена: Сравните цены на датчики от разных производителей и в разных магазинах. Не всегда высокая цена гарантирует высокое качество, но слишком низкая стоимость может свидетельствовать о подделке или низком качестве. Найдите оптимальный баланс между ценой и качеством.
Гарантия: Обратите внимание на наличие гарантии на новый датчик. Хорошие производители обычно предлагают гарантию на свои изделия, что свидетельствует о их уверенности в качестве своей продукции.
Дополнительные характеристики: Некоторые датчики могут иметь дополнительные функции, такие как защита от перегрева или повышенная устойчивость к коррозии. Если ваш автомобиль эксплуатируется в сложных условиях, такие характеристики могут быть полезны.
