Пневматическая подвеска — решение для автомобилей, обеспечивающее комфорт и управляемость благодаря сжатому воздуху вместо пружин. В статье рассмотрим устройство пневмоподвески, её принцип работы, а также достоинства и недостатки, влияющие на выбор этого типа подвески для вашего автомобиля. Эти аспекты помогут понять, как пневматическая подвеска улучшает эксплуатационные характеристики легковых и грузовых машин.
Конструкция

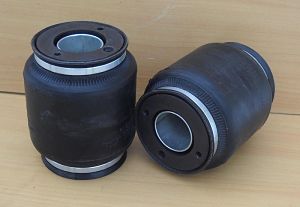

Основным элементом пневматической подвески являются эластичные резиновые подушки (баллоны). Они заменяют традиционные упругие элементы, такие как пружины или рессоры, в то время как остальные компоненты подвески, включая рычаги и амортизаторы, остаются без изменений.
Пневмобаллоны могут функционировать как самостоятельные элементы подвески или быть частью амортизационной стойки (например, в подвеске МакФерсона), в таком случае стойка называется пневматической. Сжатый воздух, заполняющий подушки, выполняет роль упругого элемента, поглощая колебания, возникающие от дороги. Благодаря свойству газов сжиматься, вибрации принимаются на себя, а амортизатор затем их гасит.
Эластичность подушек позволяет им изменять свою длину при заполнении воздухом, что дает возможность регулировать клиренс.
Для корректной работы баллонов конструкция пневматической подвески включает в себя несколько дополнительных компонентов. Простая пневмоподвеска состоит из:
- пневмобаллонов на всех колесах (либо отдельных, либо в составе пневматических стоек);
- компрессора;
- ресивера;
- осушителя воздуха;
- блока электроклапанов;
- системы управления;
- соединительных трубок;
Такой тип пневматической подвески можно приобрести отдельно и установить на любой автомобиль.
Пневматическая подвеска представляет собой систему, использующую воздух для регулирования жесткости и высоты кузова автомобиля. Эксперты отмечают, что одним из главных достоинств такой подвески является возможность адаптации к различным дорожным условиям, что обеспечивает высокий уровень комфорта и управляемости. Кроме того, пневматическая система позволяет изменять клиренс, что особенно полезно при преодолении препятствий или при загрузке автомобиля.
Однако, несмотря на свои преимущества, пневматическая подвеска имеет и недостатки. Она более сложна в конструкции и требует регулярного обслуживания, что может привести к повышенным затратам на ремонт. Также существует риск утечек воздуха, что может негативно сказаться на работе системы. В целом, выбор пневматической подвески зависит от предпочтений водителя и условий эксплуатации автомобиля.
Составные элементы и принцип работы

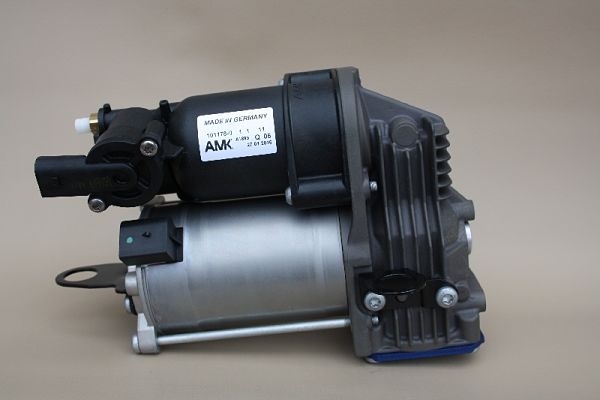

Компрессор – ключевой элемент пневмоподвески, поскольку этот узел обеспечивает подачу сжатого воздуха. Это несложный по конструкции узел с приводом от электродвигателя.
Ресивер является накопителем сжатого воздуха. Благодаря этому узлу пневматическая подвеска может быстро перенастраиваться – менять дорожный просвет. Ресивер с компрессором связаны между собой не только трубками, а и системой управления, чтобы обеспечить поддержание давления воздуха в ресивере в автоматическом режиме. Для этого в накопитель устанавливаются датчики давления, благодаря которым система управления определяет количество воздуха и пополняет его при сильном расходе путем включения компрессора в работу.
Поскольку компрессор качает воздух из окружающей среды, то в конструкцию пневмоподвески обязательно входит осушитель, который устраняет влагу.
Читайте также:
Блоком электроклапанов регулируется подача воздуха в подушки в зависимости от заданного режима. На каждый баллон приходится по одному электроклапану.
Работают электроклапаны от сигналов, поступающих с системы управления.
В простых пневмоподвесках (любительских, которые покупаются в магазине автоаксессуаров) блок управления представлен в виде пульта, устанавливаемого на приборной панели. Этим пультом водитель регулирует степень наполнения баллонов сжатым воздухом.
Но в такой конструкции не реализован автоматический режим поддержания уровня кузова. То есть, водитель накачивает подушки до требуемого режима и эксплуатирует авто. Единственное, что возможно при такой конструкции – установить нужный клиренс на ходу.
Работает такая пневмоподвеска очень просто – после запуска двигателя включается в работу компрессор, который нагнетает воздух в ресивер. После наполнения до нужного давления, водитель пультом подает сигналы на каждый из электроклапанов, поэтому воздух наполняет пневмобаллоны – автомобиль поднимается. После перекрытия подачи воздуха, заполненные подушки удерживают кузов на нужном уровне.
| Аспект | Описание | Достоинства | Недостатки |
|---|---|---|---|
| Что такое пневматическая подвеска | Система подвески, использующая сжатый воздух вместо традиционных пружин для поддержания кузова автомобиля на заданной высоте и обеспечения амортизации. | Регулировка дорожного просвета, адаптация к нагрузке, улучшенный комфорт, спортивный режим. | Высокая стоимость, сложность конструкции, потенциальные утечки воздуха, чувствительность к низким температурам. |
| Принцип работы | Воздушные баллоны (пневмоэлементы) наполняются или опустошаются компрессором, изменяя жесткость и высоту подвески. Управляется электронным блоком. | Автоматическая регулировка уровня кузова, компенсация кренов, возможность изменения характеристик подвески “на лету”. | Зависимость от электроники, необходимость регулярного обслуживания компрессора и пневмомагистралей. |
| Комфорт и управляемость | Обеспечивает плавность хода, поглощая неровности дороги. Позволяет изменять жесткость подвески для комфортной или спортивной езды. | Значительное улучшение комфорта пассажиров, снижение вибраций, лучшая управляемость на высоких скоростях. | Может быть менее “информативной” для водителя в сравнении с классической подвеской, при поломке комфорт резко снижается. |
| Дорожный просвет | Возможность изменения клиренса автомобиля в зависимости от дорожных условий или предпочтений водителя. | Увеличение проходимости на бездорожье, снижение центра тяжести для лучшей устойчивости на трассе, удобство посадки/высадки. | Ограниченный диапазон регулировки, медленная реакция на изменение клиренса в некоторых системах. |
| Надежность и обслуживание | Состоит из компрессора, ресивера, пневмобаллонов, датчиков и электронного блока управления. | Долговечность при правильной эксплуатации и своевременном обслуживании. | Высокая стоимость ремонта и замены компонентов, чувствительность к грязи и реагентам, риск выхода из строя при экстремальных нагрузках. |
Интересные факты
Вот несколько интересных фактов о пневматической подвеске в автомобилях:
-
Адаптивность к условиям дороги: Пневматическая подвеска позволяет автоматически регулировать высоту кузова автомобиля в зависимости от условий дороги и нагрузки. Это обеспечивает не только комфортную езду, но и улучшает управляемость, так как подвеска может адаптироваться к различным дорожным условиям, включая неровности и ухабы.
-
Комфорт и уровень шума: Пневматическая подвеска значительно снижает уровень шума и вибраций в салоне автомобиля. Это достигается за счет использования воздуха в качестве амортизирующего элемента, что делает поездку более комфортной, особенно на длинных дистанциях.
-
Сложность и стоимость обслуживания: Несмотря на свои преимущества, пневматическая подвеска имеет и недостатки. Она более сложна в конструкции по сравнению с традиционными пружинными системами, что может привести к более высоким затратам на обслуживание и ремонт. Кроме того, в случае повреждения пневматической системы, восстановление может быть дорогостоящим и трудоемким процессом.
Пневматические подвески, используемые автопроизводителями
Заводские пневмоподвески, которые устанавливаются производителями автомобилей, имеют более сложную конструкцию и включают в себя электронный блок управления с датчиками, следящими за различными параметрами:
- положением кузова (передние, задние, левые, правые);
- ускорением кузова;
- ускорением колес;
Благодаря этим датчикам подвеска может автоматически поддерживать положение кузова относительно дороги, вне зависимости от условий движения и нагрузки на автомобиль. Сигналы от датчиков позволяют блоку управления «отслеживать» изменения в положении кузова и корректировать его – на одних баллонах сбрасывается воздух, а на других, наоборот, увеличивается давление.

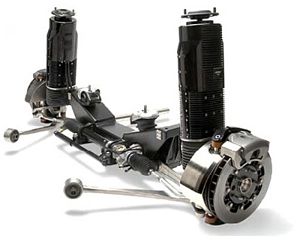

Наиболее продвинутыми в плане эксплуатации являются адаптивные подвески с регулируемыми амортизаторами. Эти подвески функционируют в автоматическом режиме. Они не только поддерживают уровень кузова, но и самостоятельно изменяют дорожный просвет в зависимости от скорости движения, что обеспечивает оптимальную управляемость.
Важно отметить, что адаптивная подвеска не является отдельным элементом, а тесно связана с блоком управления двигателем, системой ABS и другими компонентами. Это позволяет при выборе нужного режима полностью перенастроить поведение автомобиля – от жесткости подвески до чувствительности рулевого управления, работы тормозов, двигателя и трансмиссии.

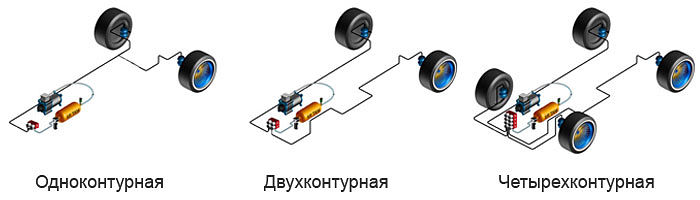

Разновидности по количеству контуров
Пневматические подвески делятся на три типа по количеству так называемых воздушных контуров:
- С одним контуром. В конструкции используется только один электроклапан и два баллона, установленных на одной оси. Такая подвеска нашла применение только на грузовых авто.
- Двухконтурная. Включает в себя два электроклапана. Этот тип подвески применяется как на одной оси (каждый клапан отвечает за наполнение одного баллона), так и на двух мостах (клапан обслуживает две пневмоподушки, установленных на одной оси).
- Четырехконтурная. Включает 4 электроклапана, каждый из которых работает со своей подушкой.
Первые два типа подвески используется только на грузовых авто, а вот 4-х контурная применяется на легковых автомобилях.
Ещё кое-что полезное для Вас:
- Демпфер: что это такое в автомобиле и какое у него предназначение
- Для чего нужен амортизатор авто?
- Что собой представляет сайлентблок и для чего он необходим?
Положительные и отрицательные качества
Пневматическая подвеска получила широкое распространение в автомобилях премиум-класса благодаря своим многочисленным преимуществам:
- Обеспечивает комфортный и плавный ход;
- Работает практически бесшумно;
- Улучшает управляемость автомобиля;
- Позволяет регулировать высоту дорожного просвета;
- Предлагает широкий выбор настроек в адаптивных системах.
Эти положительные качества, за исключением последнего, характерны даже для самых простых систем пневмоподвески, которые можно установить на любой автомобиль. Однако у пневматической подвески есть и свои недостатки, что сказывается на ее популярности. К основным минусам можно отнести:
- Сложность конструкции;
- Низкую надежность;
- Большие габариты;
- Сложности с ремонтом;
- Уязвимость к воздействию агрессивных химических веществ (особенно это касается резиновых элементов).
Ключевым «слабым» местом в системе являются пневмоподушки, которые изготавливаются из резины и, следовательно, подвержены влиянию химических веществ и температурным колебаниям. В случае повреждения баллон нельзя отремонтировать, его необходимо заменить на новый.
-
Читайте также:
Видео: Сколько на самом деле стоит пневмоподвеска на Volkswagen Touareg?!
Сравнение с другими типами подвесок
Пневматическая подвеска, как и другие типы подвесок, имеет свои уникальные характеристики, которые делают её привлекательной для определённых категорий автомобилей и условий эксплуатации. В отличие от традиционных пружинных или амортизаторных систем, пневматическая подвеска использует воздух в качестве основного элемента для обеспечения комфорта и управляемости. Рассмотрим, как она соотносится с другими типами подвесок, такими как пружинная и гидравлическая.
Пружинная подвеска является наиболее распространённой и простой в конструкции. Она использует металлические пружины для поглощения ударов и колебаний. Основное преимущество пружинной подвески заключается в её надежности и простоте обслуживания. Однако она не может обеспечить такую же степень регулировки жесткости и высоты, как пневматическая система. Пружинная подвеска часто имеет фиксированную высоту, что может привести к ухудшению комфорта при изменении нагрузки на автомобиль.
Гидравлическая подвеска также предлагает некоторые преимущества, такие как возможность активного управления жесткостью и высотой. Однако она более сложна в конструкции и требует большего количества компонентов, что может привести к увеличению веса автомобиля и затрат на обслуживание. Гидравлические системы могут быть более чувствительными к утечкам жидкости и требуют регулярного контроля уровня жидкости, что не всегда удобно для владельцев.
Пневматическая подвеска, в свою очередь, сочетает в себе лучшие качества обеих систем. Она позволяет автоматически регулировать высоту кузова в зависимости от нагрузки, что обеспечивает оптимальный уровень комфорта и управляемости. В отличие от пружинной подвески, пневматическая система может адаптироваться к различным условиям дороги, что делает её идеальной для автомобилей, которые часто перемещаются по различным типам покрытия.
Кроме того, пневматическая подвеска может быть настроена для достижения различных уровней жесткости, что позволяет водителю выбирать между комфортом и спортивной управляемостью. Это делает её особенно привлекательной для автомобилей премиум-класса и внедорожников, где важна как плавность хода, так и способность справляться с сложными дорожными условиями.
Тем не менее, пневматическая подвеска имеет и свои недостатки. Она более сложна в конструкции, что может привести к более высоким затратам на обслуживание и ремонт. Также, в случае повреждения одного из компонентов системы, восстановление может занять больше времени и потребовать значительных финансовых вложений. Кроме того, пневматические системы могут быть чувствительны к изменениям температуры, что может влиять на их производительность в холодную погоду.
Таким образом, выбор между пневматической, пружинной и гидравлической подвеской зависит от предпочтений водителя, условий эксплуатации автомобиля и бюджета на обслуживание. Каждая из систем имеет свои сильные и слабые стороны, и понимание этих аспектов поможет сделать осознанный выбор при покупке автомобиля или модернизации существующей подвески.
Вопрос-ответ
В чем плюсы и минусы пневмоподвески?
Основными преимуществами одноконтурной пневмоподвески являются доступная цена и простой монтаж. Недостаток такой системы в том, что она достаточно плохо справляется с неровностями на дороге и в некоторых случаях может способствовать «валкости» автомобиля.
Каковы недостатки пневматической подвески?
Некоторые недостатки систем пневматической подвески связаны с их уязвимостью к механическим повреждениям. Среди распространённых проблем с системами пневматической подвески, требующих ремонта, можно выделить: ржавчину или попадание влаги изнутри, что может привести к неисправности пневмостоек или подушек.
-
Читайте также:
В чем прикол пневмоподвески?
Пневмоподвеска позволяет регулировать уровень клиренса, то есть улучшить проходимость. Более того, система повышает устойчивость на высоких скоростях и уменьшает крен автомобиля при прохождении поворотах.
Чем опасна пневмоподвеска?
Обсуждение вопроса. При использовании пневматической подвески нет никакой опасности. Пневматические подушки не взрываются при эксплуатации, ведь предел разрыва превышает 25 атмосфер. На них никак не влияют температурные режимы, им не страшен ни сильный мороз, ни знойная жара.
Советы
СОВЕТ №1
Перед установкой пневматической подвески на свой автомобиль, тщательно изучите все доступные модели и их характеристики. Обратите внимание на отзывы владельцев и профессионалов, чтобы выбрать наиболее подходящий вариант для ваших нужд.
СОВЕТ №2
Регулярно проверяйте состояние пневматической подвески и её компонентов. Убедитесь, что нет утечек воздуха и повреждений, так как это может значительно повлиять на комфорт и безопасность вождения.
СОВЕТ №3
Обратите внимание на возможность регулировки жесткости и высоты подвески. Это позволит вам адаптировать подвеску под различные условия эксплуатации, будь то городские дороги или загородные поездки.
СОВЕТ №4
Не забывайте о том, что пневматическая подвеска требует более тщательного обслуживания по сравнению с традиционными системами. Запланируйте регулярные проверки и обслуживание у квалифицированных специалистов, чтобы продлить срок службы подвески.
Пневматическая подвеска, как и другие типы подвесок, имеет свои уникальные характеристики, которые делают её привлекательной для определённых категорий автомобилей и условий эксплуатации. В отличие от традиционных пружинных или амортизаторных систем, пневматическая подвеска использует воздух в качестве основного элемента для обеспечения комфорта и управляемости. Рассмотрим, как она соотносится с другими типами подвесок, такими как пружинная и гидравлическая.
Пружинная подвеска является наиболее распространённой и простой в конструкции. Она использует металлические пружины для поглощения ударов и колебаний. Основное преимущество пружинной подвески заключается в её надежности и простоте обслуживания. Однако она не может обеспечить такую же степень регулировки жесткости и высоты, как пневматическая система. Пружинная подвеска часто имеет фиксированную высоту, что может привести к ухудшению комфорта при изменении нагрузки на автомобиль.
Гидравлическая подвеска также предлагает некоторые преимущества, такие как возможность активного управления жесткостью и высотой. Однако она более сложна в конструкции и требует большего количества компонентов, что может привести к увеличению веса автомобиля и затрат на обслуживание. Гидравлические системы могут быть более чувствительными к утечкам жидкости и требуют регулярного контроля уровня жидкости, что не всегда удобно для владельцев.
Пневматическая подвеска, в свою очередь, сочетает в себе лучшие качества обеих систем. Она позволяет автоматически регулировать высоту кузова в зависимости от нагрузки, что обеспечивает оптимальный уровень комфорта и управляемости. В отличие от пружинной подвески, пневматическая система может адаптироваться к различным условиям дороги, что делает её идеальной для автомобилей, которые часто перемещаются по различным типам покрытия.
Кроме того, пневматическая подвеска может быть настроена для достижения различных уровней жесткости, что позволяет водителю выбирать между комфортом и спортивной управляемостью. Это делает её особенно привлекательной для автомобилей премиум-класса и внедорожников, где важна как плавность хода, так и способность справляться с сложными дорожными условиями.
Тем не менее, пневматическая подвеска имеет и свои недостатки. Она более сложна в конструкции, что может привести к более высоким затратам на обслуживание и ремонт. Также, в случае повреждения одного из компонентов системы, восстановление может занять больше времени и потребовать значительных финансовых вложений. Кроме того, пневматические системы могут быть чувствительны к изменениям температуры, что может влиять на их производительность в холодную погоду.
Таким образом, выбор между пневматической, пружинной и гидравлической подвеской зависит от предпочтений водителя, условий эксплуатации автомобиля и бюджета на обслуживание. Каждая из систем имеет свои сильные и слабые стороны, и понимание этих аспектов поможет сделать осознанный выбор при покупке автомобиля или модернизации существующей подвески.
