Зачем нужно сопротивление нагрузки

Что такое нагрузочный резистор, для чего он нужен и как его рассчитать

Для проверки работоспособности различных компонентов электроаппаратуры применяют измерительные приборы, контрольные индикаторы. Однако для оценки реальных параметров электрической цепи или всего прибора требуется измерять их в нагруженном состоянии.

Для решения этой задачи применяют так называемый нагрузочный резистор. Благодаря ему в цепи удаётся создать реальные условия работы всех компонентов схемы. Подробнее узнать о том, что такое нагрузочный резистор и о сфере его использования можно на сайте ElectronicsHacks.

Понятие и виды нагрузочного резистора

Под нагрузочным резистором понимают элемент радио или электроаппаратуры, обладающий конкретным значением сопротивления. Этот параметр, как и для обычных резисторов измеряется в омах (и его производных: килоом, мегаом).

• Номинал электрического сопротивления.
• Геометрические размеры.
• Основной (допустимый) разброс параметра. Существуют в основном два типа таких резисторов: обычные с допустимым изменением сопротивления в несколько процентов и прецизионные, у которых этот показатель не превышает сотые доли процента.
• Характер сопротивления: постоянный или переменный. Второй тип резисторов конструктивно выполнен с возможностью изменения выходного сопротивления в зависимости от параметров проверяемого устройства.
• Способ подключения.
• Область применения.
• Стоимость.
• Компания производитель.

Все основные характеристики таких резисторов определяются установленными стандартами.

Они указаны в паспорте на каждый элемент.

Основные характеристики

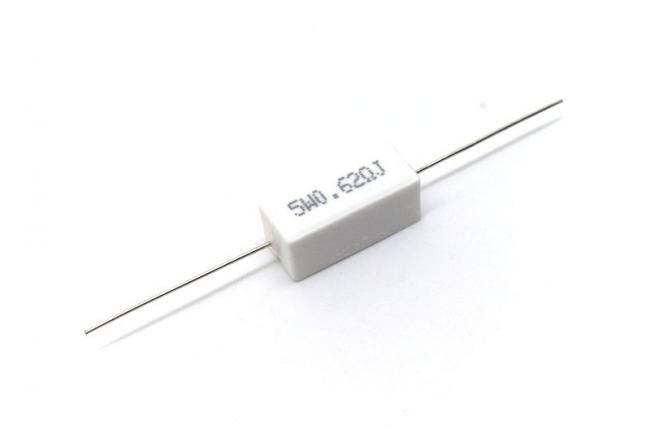

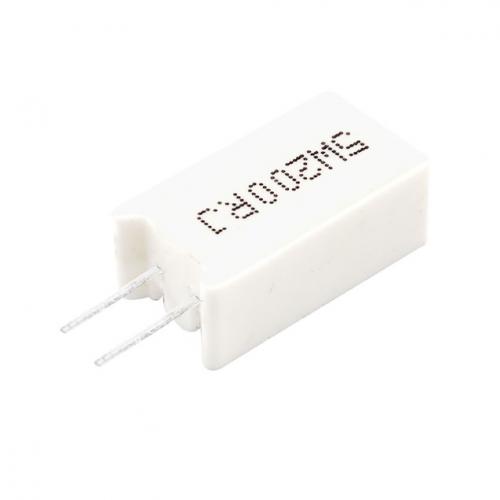

Конструктивно он состоит из керамической пустотелой трубки, по внешнему периметру которой наматывается медная проволока или специальная плёнка.

С торцов на трубку одевают токопроводящие заглушки с закреплёнными отводами для дальнейшего подключения к схеме или выходу устройства. Сверху для повышения надёжности и долговечности резистор покрывается лаком. На поверхности наносится номинал резистора или принятая маркировка.

• Форма резистора.
• Геометрические размеры.
• Номинал сопротивления.
• Номинальная мощность.
• Параметры определяющие электрическую прочность. (они характеризуют условия возможного наступления пробоя изоляционной оболочки).
• Допустимые электрические параметры (напряжение и протекающий электрический ток).
• Максимально допустимая температура нагрева.
• Максимальное значение возникающих потерь.

Область применения

• Проводят проверку выходных параметров различных источников электрической энергии. К ним относятся: аккумуляторы, электрические батареи, солнечные батареи.
• Проверяют выходные параметры автономных и встроенных блоков вторичного питания. Благодаря установке нагрузочного резистора получают истинные значения выходного тока и напряжения, которые должны быт во время работы всего устройства. Особенно важно для знания параметров маломощных источников питания.
• Проверяют работоспособность отдельных блоков или участков электроаппаратуры, параметры которых зависят от подключённой нагрузки.
• Для стабильной работы трансформаторов и автотрансформаторов.
• Нормализация работы установленных приборов учёта электроэнергии, подключённых к отводящим фидерам.

С помощью нагрузочных резисторов производится нормализация нагрузки вторичной цепи.

Согласование сопротивлений

Согласование сопротивлений — очень важная часть в электронике. Согласовать — это значит установить соответствие между чем-нибудь, устранив разногласия, противоречия» — так написано в словаре.

Резистор в качестве «миротворца»

Что будет, если в электронике каждый радиоэлемент будет враждовать с другим радиоэлементом? Или каскад будет воевать с каскадом? Тогда ни одна аппаратура не заработает. Поэтому, задача электронщика не просто подобрать радиоэлементы и спаять их, но и сделать так, чтобы все они дружили друг с другом и работали единой командой, выполняя определенную функцию.

Как раз для этих целей миротворцем в радиоэлектронике является самый простой и самый часто используемый радиоэлемент — резистор. Откройте любую схему или посмотрите на любую плату и увидите множество резисторов. Но почему именно резистор считается самым распространенным радиоэлементом на платах?

Все радиоэлементы имеют какое-то свое сопротивление, и у всех оно проявляется по разному. У некоторых радиоэлементов в состоянии покоя сопротивление может быть одно, а в рабочем состоянии — совсем другое. Некоторые радиоэлементы могут менять свое значение сопротивления в зависимости от напряжения, силы тока, температуры, солнечного света и тд. Для того, чтобы согласовать работу этих различных радиоэлементов как раз используют резисторы.

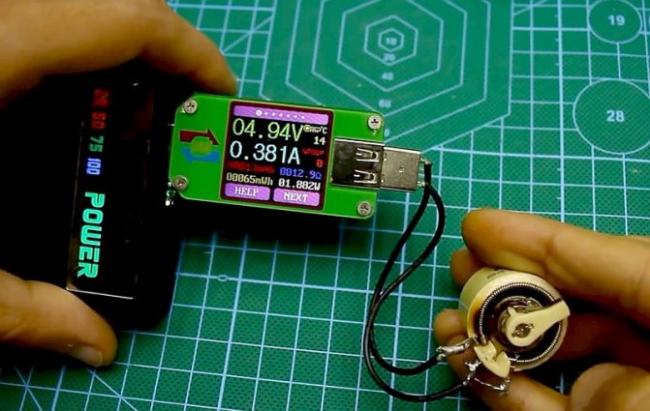

↑ Преимущества электронного эквивалента нагрузки

Кроме того, «действия» электронной нагрузки можно легко автоматизировать, облегчив таким образом и сделав более изощренными испытания силового устройства с помощью электронной нагрузки. При этом, разумеется, освобождаются глаза и руки инженера, работа становится продуктивней. Но о прелестях всех возможных наворотов и совершенств — не в этой статье, и, быть может, от другого автора. А пока, — лишь о еще одной разновидности электронной нагрузки — импульсной.

Лабораторные модификации

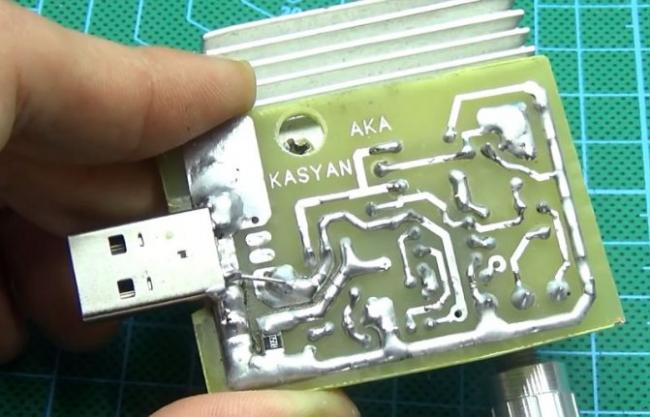

Собирается лабораторная электронная нагрузка своими руками с мощным тиристором. Резисторы применяются с емкостью от 40 пФ. Специалисты говорят о том, что конденсаторы можно применять только расширительного типа. Особое внимание при сборке стоит обращать на модулятор. Если использовать проводной аналог, то для нагрузки потребуется три фильтра. Простая электронная нагрузка имеет модулятор фазового типа с проводимостью от 30 мк. Сопротивление составляет примерно 55 Ом. Также стоит отметить, что нагрузки часто складываются на базе коммутируемого трансивера. Основная особенность таких устройств кроется в высокой пульсации. При этом проводимость обеспечивается на отметке 30 мк.

Закон для участка цепи

Существует фундаментальная связь между напряжением, током и проводимостью. Это знаменитое уравнение называется законом Ома, и его можно отобразить тремя эквивалентными способами:

Выраженный в словах он звучит так: ток, протекающий через проводник между двумя контактами, прямо пропорционален напряжению на этих контактах. Первые два выражения фиксируют константу пропорциональности между током и напряжением. Последнее можно рассматривать как определение для единичного резистора — элемента, позволяющего протекать единице тока под единичным напряжением.

Приведённые математические соотношения — основа для электротехники и электроники. Закон был назван в честь немецкого физика Георга Симона Ома, который в монографии, опубликованной в 1827 г., описал измерения приложенного напряжения и тока с помощью простых электрических цепей, состоящих из проводов различной длины.

Исследователь объяснил свои экспериментальные результаты несколько сложнее, чем отражено в приведённых уравнениях, известных в современной физике как неполный закон Ома. Для того чтобы сформулировать закон Ома для полной электрической цепи, необходимо оперировать понятиями внутреннего сопротивления источника тока и электродвижущей силы.

Электродвижущая сила

Перемещение электронов в любом источнике создаётся с помощью сторонних сил. Их природа может быть различной. В гальванических элементах или аккумуляторах они возникают в результате электрохимических процессов. В генераторах тока они появляются как результат движения проводников в магнитном поле. Источник тока в электрической схеме играет ту же роль, что и насос, перекачивающий жидкость в замкнутой гидравлической системе.

Вам это будет интересно Как сделать трансформатор 220 на 12 вольт своими руками

Под воздействием внешних сил заряды двигаются внутри источника тока против сил электростатического поля. Это позволяет поддерживать постоянный ток в замкнутом контуре до тех пор, пока работают внешние силы. Физическая величина, равная отношению затраченной энергии сторонних сил на перемещение заряда, называется электродвижущей силой источника тока. Она может быть представлена формулой ℰ = A/q. В этом выражении:

• ℰ — ЭДС в вольтах;
• A — работа в джоулях;
• q — заряд в кулонах.

По аналогии с замкнутой гидравлической системой и насосом, электрические заряды протекают непрерывно по всему контуру, и привести их в движение могут только внешние силы. Это означает, что работу по перемещению заряда любым источником можно рассматривать как ЭДС и измерять в вольтах. Вывод о модели цепи с источником, в которой протекает ток, как о замкнутом контуре крайне важен для понимания закона Ома для полного участка цепи.

Внешнее и внутреннее сопротивление

Сопротивление нагрузки, в данном случае лампочки, соединенной с источником тока, носит название внешнего сопротивления. Непосредственное сопротивление источника тока называется внутренним сопротивлением. Для более наглядного изображения процесса, все значения необходимо условно обозначить. I – сила тока, R – внешнее сопротивление, r – внутреннее сопротивление. Когда по электрической цепи протекает ток, то для того, чтобы поддерживать его, между концами внешней цепи должна присутствовать разность потенциалов, которая имеет значение IхR. Однако, протекание тока наблюдается и во внутренней цепи. Значит, для того, чтобы поддержать электроток во внутренней цепи, также необходима разность потенциалов на концах сопротивления r. Значение этой разности потенциалов равно Iхr.

Программируемые модели

Электронная программируемая нагрузка собирается довольно просто. С этой целью применяется расширительный трансивер на 230 В. Для передачи сигнала используется три контактора, которые отходят от транзистора. Для контроля процессом преобразования применяются регуляторы. Наиболее часто используются именно линейные аналоги. Триод применяется с изолятором. В данном случае потребуется паяльная лампа. Непосредственно резистор фиксируется на трансивере.

Для модели однозначно не подойдут обычные компараторы, у которых низкий коэффициент рассеивания. Также стоит отметить, что многие допускают ошибку, когда устанавливают один фильтр. Для нормальной работы приора используются только емкостные аналоги. Номинальное напряжение на выходе должно составлять примерно 200 В при сопротивлении на уровне 40 Ом. Если собирать устройства на однопереходном расширителе, то линейные модели не подходят.

В первую очередь прибор не будет работать из-за большой перегрузки тиристора. Также стоит отметить, что для модели потребуется строчный модулятор с низкой чувствительностью. Некоторые специалисты при сборке используют стабилизаторы. Если рассматривать простую модификацию, то подойдет регулируемый тип. Однако чаще всего используют именно инвертирующие элементы.

Разрядная емкость источника

Величина, зависящая от силы тока разряда, называется разрядной ёмкостью источника. Это электрический заряд, который отдаёт источник в процессе эксплуатации в зависимости от тока нагрузки. Эту величину можно считать постоянной условно. Так, стартерный аккумулятор, имеющий разрядную ёмкость С = 55 А*ч, при токе разряда 5,5 А проработает 10 часов. При запусках холодного или имеющего неисправность автомобиля аккумулятор можно разрядить за несколько минут.

Для того чтобы найти остаточную разрядную ёмкость, производят циклы «заряд – разряд». Они выполняются при помощи нагрузочных сопротивлений. Разряд на нагрузочное сопротивление производят до минимально допустимых значений плотности электролита. При этом замеряется время работы под нагрузкой. Это актуально при сезонном обслуживании аккумуляторов для выявления процессов саморазряда.

Внутреннее сопротивление источников тока – важная величина. Методы, применяемые для её снижения, являются прямыми путями увеличения отдаваемой мощности источника, значит, повышения производительности двухполюсников. Правильное измерение и вычисление импеданса эквивалентных схем позволяют приблизить двухполюсник к идеальному источнику.

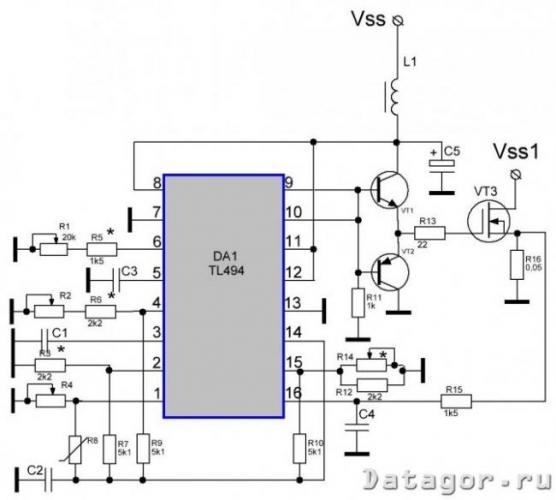

↑ Схема

ЭН собрана на популярных (благодаря большому количеству утилизированных компьютерных БП) компонентах. Схема ЭН содержит генератор с регулируемой частотой и шириной импульсов, термо-и-токовую защиту. Генератор выполнен на ШИМ TL494 .

Регулировка частоты осуществляется переменным резистором R1; скважности — R2; термочувствительности — R4; ограничение тока — R14. Выход генератора умощнен эмиттерным повторителем (VT1, VT2) для работы на емкости затворов полевых транзисторов числом от 4-х и более.

Генераторная часть схемы и буферный каскад на транзисторах VT1, VT2 могут быть запитаны от отдельного источника питания с выходным напряжением +12…15В и током до 2А или от канала +12В проверяемого БП.

Выход ЭН (сток полевого транзистора) и соединяется с «+» проверяемого БП, общий провод ЭН — с общим проводом БП. Каждый из затворов полевых транзисторов (в случае их группового использования) должен быть соединен с выходом буферного каскада собственным резистором, нивелирующим разницу параметров затворов (емкость, пороговое напряжение) и обеспечивающим синхронную работу ключей.

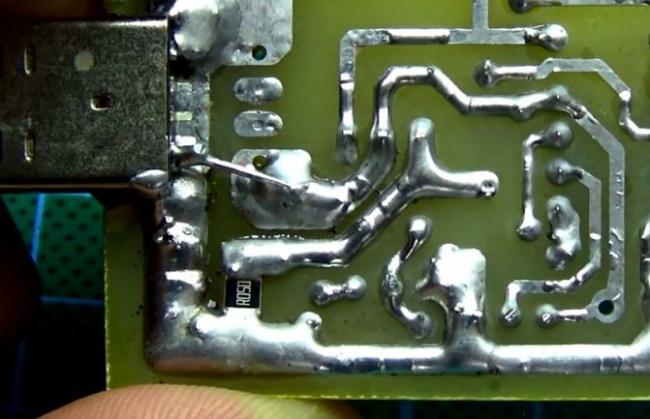

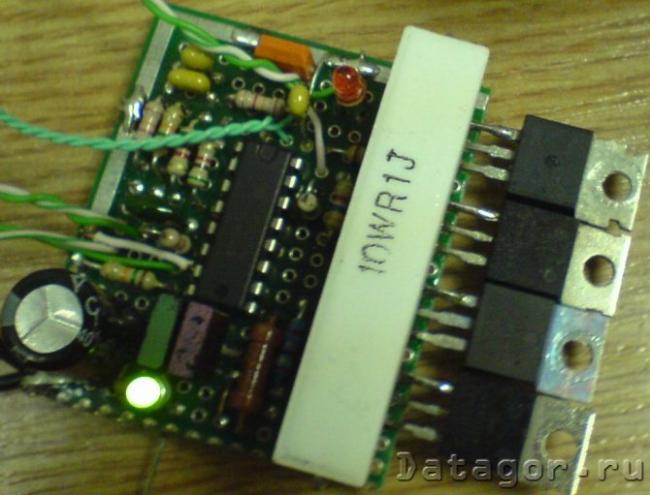

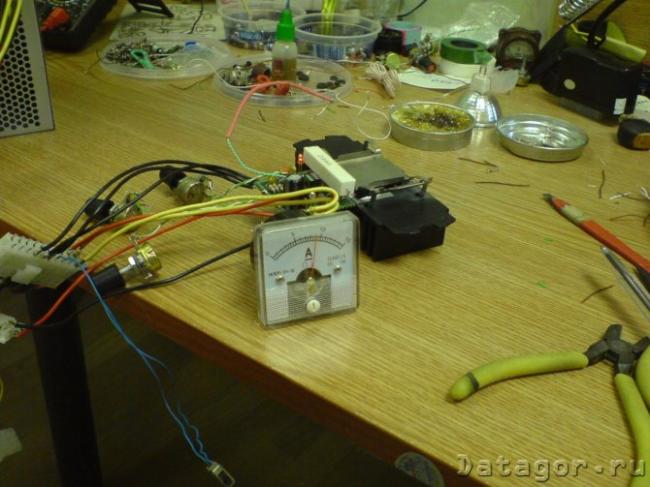

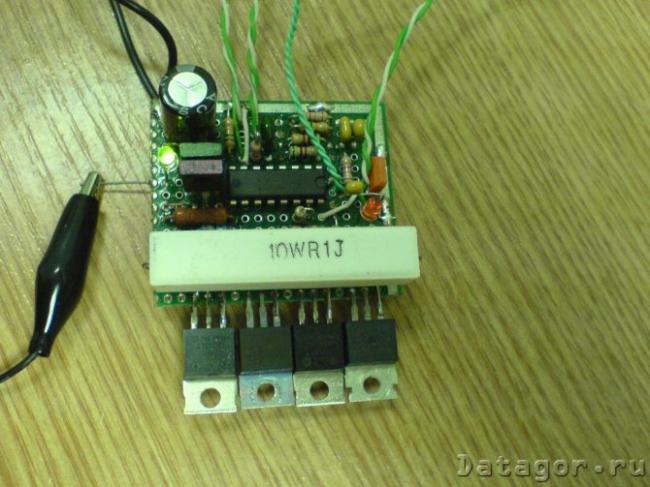

На фотографиях видно, что на плате ЭН имеется пара светодиодов: зеленый — индикатор питания нагрузки, красный индицирует срабатывание усилителей ошибки микросхемы при критической температуре (постоянное свечение) или при ограничении тока (едва заметное мерцание). Работой красного светодиода управляет ключ на транзисторе КТ315, эмиттер которого соединен с общим проводом; база (через резистор 5-15кОм) с выводом 3 микросхемы; коллектор — (через резистор 1,1 кОм) с катодом светодиода, анод которого соединен выводам 8, 11, 12 микросхемы DA1. На схеме этот узел не показан, т.к. не является безусловно обязательным.

Не указанные на схеме номиналы резисторов и конденсаторов:

Исключён фрагмент. Полный вариант статьи доступен меценатам и полноправным членам сообщества. Читай условия доступа.

По поводу резистора R16. При прохождении через него тока 10А, рассеиваемая на резисторе мощность составит 5Вт (при указанном на схеме сопротивлении). В реальной конструкции используется резистор сопротивлением 0,1 Ом (не оказалось нужного номинала) и мощность, рассеиваемая на его корпусе при том же токе, составит 10Вт. Температура резистора при этом гораздо выше температуры ключей ЭН, которые (при использовании радиатора, показанного на фото) греются не сильно. Поэтому термодатчик лучше установить на резисторе R16 (или в непосредственной близости), а не на радиаторе с ключами ЭН.

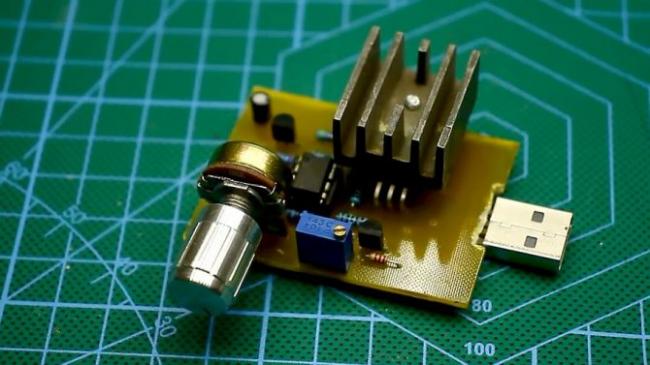

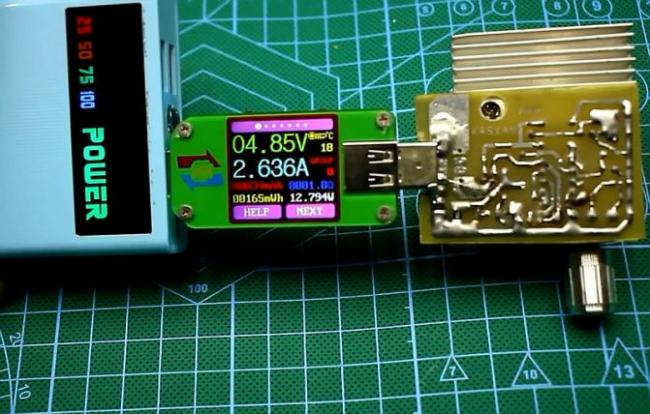

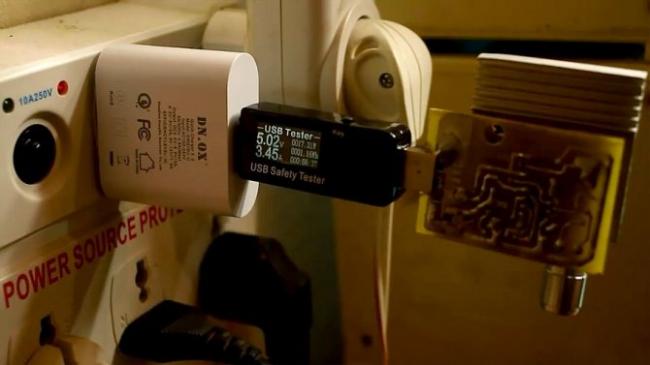

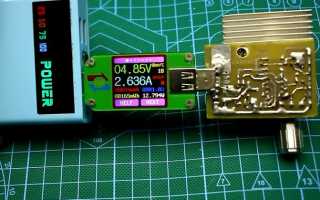

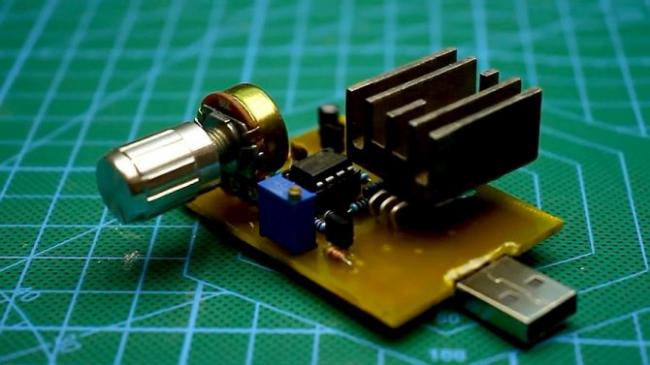

Модель с плавной регулировкой тока

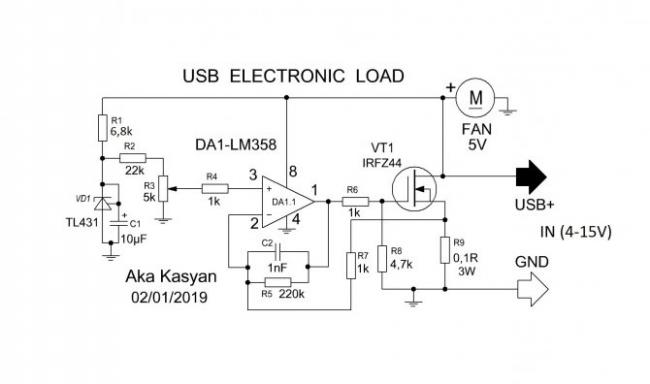

Схема электронной нагрузки с плавной регулировкой тока включает в себя один тиристор. Конденсаторы для модели потребуются расширительного типа с низкой проводимостью. Также стоит отметить, что в нагрузку ставится один усилитель. Наиболее часто применяются волновые аналоги, у которых имеется фазовый переходник. Непосредственно регулятор устанавливается за модулятором, а номинальное напряжение должно составлять около 300 Вт.

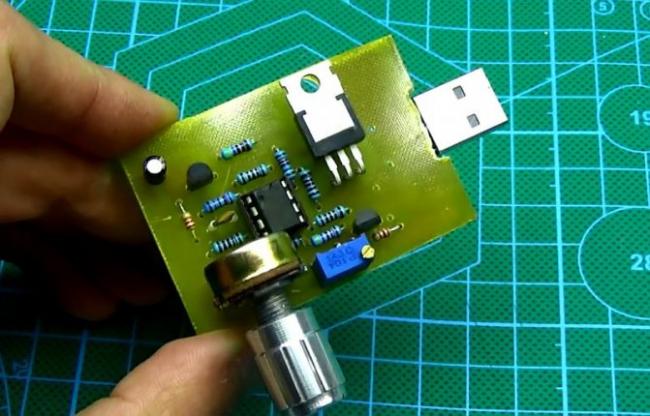

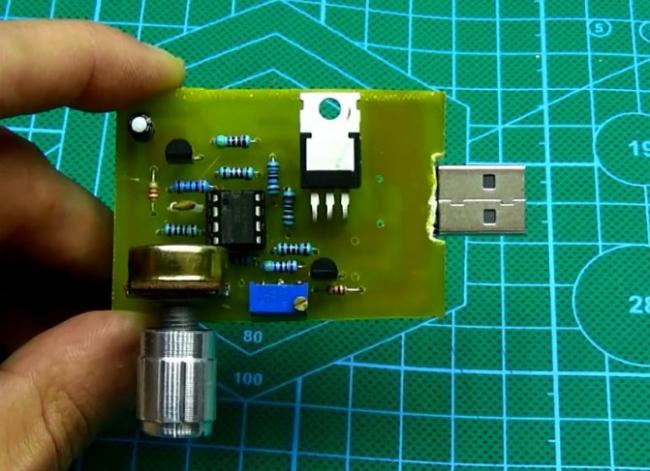

Простая электронная нагрузка с плавной регулировкой тока имеет два контактора для подключения. Тиристоры иногда могут использоваться на обкладках. Компараторы в устройствах устанавливаются со стабилизаторами и без них. В данном случае многое зависит от рабочей частоты. Если этот параметр превышает 300 кГц, то лучше не устанавливать стабилизатор. В противном случае значительно повысится коэффициент рассевания.

Нагрузка != сопротивление?

Как вы ловко связали механическое сопротивление вращению с сопротивлением току. Только неправильно.

Если взять мотор постоянного тока, коллекторного типа (самый простой вариант), то на холостом ходу обмотки в моторе коммутируются с определенной скоростью. Как только вы дадите на вал мотора нагрузку, скорость коммутации обмоток упадет. Учитывая индуктивный характер обмотки (это ведь катушка, не так ли?), ток в катушке нарастает постепенно. То есть чем ниже скорость вращения двигателя, тем больший ток проходит через обмотки мотора. Если мотор вообще остановился — часть обмоток превращается в постоянно включенный обогреватель. А обмотки не рассчитаны на постоянное прохождение тока через них.

Что такое резистор

Резистор (от латинского «resisto», что означает «сопротивляюсь») – это пассивный элемент электрической цепи, обладающий определённым или переменным значением электрического сопротивления. В отличие от активных элементов, пассивные не имеют возможности управлять потоком электронов.

В народе резисторы называют «резюками» или просто «сопротивление». Резисторы отвечают за линейное преобразование силы тока в напряжение и наоборот, а также для ограничения тока и поглощения электрической энергии.

Резистор является одним из самых популярных компонентов и используется в большинстве электронных устройств.

Содержание статьи

Для чего нужен резистор в электрической цепи

Наглядный пример работы резистора

С помощью резистора в электроцепи ограничивают ток, получая нужную его величину. В соответствии с законом Ома, чем больше сопротивление при стабильном напряжении, тем меньше сила тока.

Закон Ома выражается формулой U = I*R, в которой:

• U – напряжение, В;
• I – сила тока, А;
• R – сопротивление, Ом.

Также резисторы работают как:

• преобразователи тока в напряжение и наоборот;
• делители напряжения, это свойство применяется в измерительных аппаратах;
• элементы для снижения или полного удаления радиопомех.

Основные характеристики резисторов

Параметры, которые нужно учитывать при выборе резистора, зависят от характера схемы, в которой он будет использован. К основным характеристикам относятся:

• Номинальное сопротивление. Эта величина измеряется в Ом, 1 кОм (1000 Ом), 1 МОм (1000 кОм), 1 ГОм (1000 МОм).
• Максимальная рассеиваемая мощность — предельная мощность, которую способен рассеивать элемент при долговременном использовании. На схемах номинальную мощность рассеивания указывают только для мощных резюков. Чем выше мощность, тем больше размеры детали.
• Класс точности. Определяет, на сколько фактическая величина сопротивления может отличаться от заявленной.

При необходимости принимают во внимание предельное рабочее напряжение, избыточный шум, устойчивость к температуре и влаге, коэффициент напряжения. Если деталь планируется установить в аппарат, работающий на высоких и сверхвысоких частотах, учитывают паразитную емкость и паразитную индуктивность. Эти величины должны быть минимальными.

Способ монтажа

По технологии монтажа резисторы разделяют на выводные и SMD.

Выводные резисторы

Радиальный выводной резистор

Аксиальный выводной резистор

Предназначены для монтажа сквозь печатную плату. Выводы могут располагаться аксиально и радиально. Такие детали использовались в старой аудио- и видеоаппаратуре. Сейчас они применяются в простых аппаратах и в тех случаях, когда использование SMD-резисторов по каким-либо причинам невозможно.

Выводные резисторы по конструкции бывают проволочными, металлопленочными и композитными.

Из чего состоит резистор проволочного типа

В проволочных резисторах резистивным компонентом является проволока, намотанная на сердечник. Бифилярная намотка (двумя параллельными проводами, изолированными друг от друга, или обычным двужильным проводом) снижает паразитную индуктивность. К концам обмотки присоединяют выводы из многожильной меди или латунных пластин. Для защиты от влаги, механических повреждений и загрязнений, проволочные резюки покрывают неорганической эмалью, устойчивой к повышенным температурам.

Чем отличается металлопленочный резистор от проволочного

У металлопленочного резистора резистивным элементом является не проволока, а пленка из металлосплава. Резистивные компоненты (проволока или пленка) в резисторе изготавливаются из сплавов с высоким удельным сопротивлением: манганина, константана, нихрома, никелина.

SMD-резисторы

SMD-резисторы (или чип-резисторы) рассчитаны на поверхностный монтаж и выводов не имеют. Эти миниатюрные детали малой толщины изготавливаются прямоугольной или овальной формы. Имеют небольшие контакты, впаянные в поверхность. Их преимущества – экономия места на плате, упрощение и ускорение процесса сборки платы, возможность использования для автоматизированного монтажа.

SMD-резисторы изготавливают по пленочной технологии. Они могут быть тонко- и толстопленочными. Резистивную толстую или тонкую пленку наносят на изоляционную подложку. Подложка выполняет две функции: основания и теплоотводящего компонента.

Из чего делают чип-резисторы

Тонкопленочные элементы, к которым предъявляются особые требования по влагостойкости, изготавливаются из нихрома. При производстве толстопленочных моделей используются диоксид рутения, рутениты свинца и висмута.

Виды резисторов по характеру изменения сопротивления

Резисторы бывают постоянными и переменными. Постоянные имеют два вывода и стабильное сопротивление, отображенное в маркировке. В переменных (регулировочных и подстроечных) резисторах этот параметр меняется в допустимых пределах, в зависимости от рабочего режима.

В переменных резюках три вывода. На схеме указывается номинал между крайними выводами. Значение сопротивления между средним выводом и крайними регулируется путем перемещения скользящего контакта (бегунка) по резистивному слою. При этом сопротивление между средним и одним из крайних выводов возрастает, а между средним и другим крайним выводами – падает. При движении «бегунка» в другую сторону эффект обратный.

Что делают подстроечные резисторы

Они созданы для периодической подстройки, поэтому подвижная система рассчитана на небольшое количество циклов перемещения – до 1000.

Регулировочные резисторы рассчитаны на многократное использование – более 5 тысяч циклов.

Типы резисторов по характеру вольтамперной характеристики

По ВАХ резисторы разделяются на линейные и нелинейные. Сопротивление линейных резюков не зависит от напряжения и тока, а сопротивление нелинейных элементов меняется, в зависимости от этих (или других) величин. Малогабаритные линейные детали типа МЛТ (металлизированные лакированные термостойкие) используются в аппаратуре связи – магнитофонах и радиоприемниках.

Примером нелинейных резисторов может служить обычная осветительная лампочка, чье сопротивление в выключенном состоянии намного меньше, чем в режиме освещения. В фоторезисторах сопротивление меняется под действием света, в терморезисторах – температуры, тензорезисторах – деформации резисторного слоя, магниторезисторах – магнитного поля.

Виды резисторов по назначению

Резисторы по назначению разделяются на два основных типа – общего назначения и специальные. В свою очередь, специальные сопротивления делятся следующим образом:

• Высокочастотные. Для чего нужны такие резисторы в электроцепях: благодаря низким собственным емкостям и индуктивностям, высокочастотные резисторы могут применяться в схемах, в которых частота достигает сотни мегагерц, они выполняют в них функции балластных или оконечных нагрузок.
• Высокоомные. Величина сопротивления находится в диапазоне от нескольких десятков МОм до ТОм, величина напряжения небольшая – до 400 В. Высокоомные элементы работают в ненагруженном состоянии, поэтому большая мощность им не нужна. Их мощность рассеивания не превышает 0,5 Вт. Высокоомные резисторы служат для ограничения тока в дозиметрах, приборах ночного видения и других приборах с малыми токами.
• Прецизионные и сверхпрецизионные. Эти устройства имеют высокий класс точности: допустимое значение сопротивления составляет 1% от номинального и менее. Для сравнения: у обычных резисторов допустимый диапазон составляет 5% и более. Прецизионные устройства используются в основном в приборах измерения высокой точности.

Шумы резисторов и способы их уменьшения

Собственные шумы резистивных элементов состоят из тепловых и токовых шумов. Тепловые шумы, спровоцированные движением электронов в токопроводящем слое, усиливаются при повышении температуры нагрева детали и температуры окружающей среды. При протекании тока генерируются токовые шумы. Токовые шумы, значение которых существенно выше тепловых, в основном характерны для непроволочных резисторов.

Способы борьбы с шумами:

• Применение в схеме типов резисторов, в которых шумы невелики, благодаря технологии изготовления.
• Переменные резисторы шумят больше постоянных, поэтому в схеме стараются использовать элементы с переменным сопротивлением минимального номинала или не применять их вообще.
• Использование резюков с бОльшей мощностью, чем требуется по технологии.
• Принудительное охлаждение элемента путем установки поблизости вентилятора.

Обозначение резисторов на схеме

Обозначение по ГОСТ 2.728-74	Описание
	Постоянный резистор без указания номинальной мощности рассеивания
	Постоянный резистор номинальной мощностью рассеивания 0,05 Вт
	Постоянный резистор номинальной мощностью рассеивания 0,125 Вт
	Постоянный резистор номинальной мощностью рассеивания 0,25 Вт
	Постоянный резистор номинальной мощностью рассеивания 0,5 Вт
	Постоянный резистор номинальной мощностью рассеивания 1 Вт
	Постоянный резистор номинальной мощностью рассеивания 2 Вт
	Постоянный резистор номинальной мощностью рассеивания 5 Вт

Обозначение переменных, подстроечных и нелинейных резисторов на схемах:

Условное обозначение резистора на схеме – прямоугольник размерами 4х10 мм. На схемах значение сопротивления постоянного резюка менее кОма проставляется рядом с его условным обозначением числом без единицы измерения. При номинале от одного кОм до 999 кОм рядом с числом ставят букву «К», от одного МОм – букву «М». Характеристики резисторов указывают на их поверхности, для чего применяют буквенно-цифровой код или группу цветных полосок.

Примеры буквенно-цифрового обозначения для сопротивления, выраженного целым числом:

• 25 Ом – 25 R;
• 25 кОм – 25 K;
• 25 МОм – 25 M.

Если для выражения величины сопротивления используется десятичная дробь, то порядок расположения цифр и букв будет иным, например:

• 0,25 Ом – R 25;
• 0,25 кОм – K 25;
• 0,25 МОм – M 25.

Если сопротивление выражается числом, отличным от нуля и с десятичной дробью, то буква в обозначении играет роль запятой, например:

• 2,5 Ом – 2R5;
• 2,5 кОм – 2K5;
• 2,5 МОм – 2M5.

Производители в силу несовершенства производственной технологии не в состоянии на 100% гарантировать соответствие заявленного значения сопротивления фактическому. Допустимая погрешность обозначается в % и проставляется после номинального значения, например ±5%, ±10%, ±20%. Класс точности может определяться буквой, в зависимости от производителя, – русской или латинской.

зачем нужно сопротивление нагрузки

Резисторы: последовательное и параллельное соединение, токоограничивающие и подтягивающие сопротивления

Резистор (сопротивление) — один из наиболее распространённых компонентов в электронике. Его назначение — простое: сопротивляться течению тока, преобразовывая его часть в тепло.

Основной характеристикой резистора является сопротивление. Единица измерения сопротивления — Ом (Ohm, Ω). Чем больше сопротивление, тем большая часть тока рассеивается в тепло. В схемах, питаемых небольшим напряжением (5 – 12 В), наиболее распространены резисторы номиналом от 100 Ом до 100 кОм.

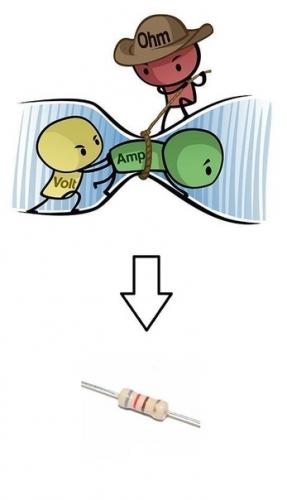

Закон Ома

Закон Ома позволяет на заданном участке цепи определить одну из величин: силу тока I, напряжение U, сопротивление R, если известны две остальные:

Для обозначения напряжения наряду с символом U используется V.

Рассмотрим простую цепь

Расчитаем силу тока, проходящего через резистор R1 и, соответственно, затем через лампу L1. Для простоты будем предполагать, что сама лампа обладает нулевым собственным сопротивлением.

Аналогично, если бы у нас был источник питания на 5 В и лампа, которая по документации должна работать при токе 20 мА, нам нужно бы было выбрать резистор подходящего номинала.

В данном случае, разница в 10 Ом между идеальным номиналом и имеющимся не играет большого значения: можно смело брать стандартный номинал — 240 или 220 Ом.

Аналогично, мы могли бы расчитать требуемое напряжение, если бы оно было не известно, а на руках были значения сопротивления и желаемая сила тока.

Соединение резисторов

При последовательном соединении резисторов, их сопротивление суммируется:

При параллельном соединении, итоговое сопротивление расчитывается по формуле:

Если резистора всего два, то:

В частном случае двух одинаковых резисторов, итоговое сопротивление при параллельном соединении равно половине сопротивления каждого из них.

Таким образом можно получать новые номиналы из имеющихся в наличии.

Применеие на практике

Среди ролей, которые может выполнять резистор в схеме можно выделить следующие:

Токоограничивающий резистор

Пример, на котором рассматривался Закон Ома представляет собой также пример токоограничевающего резистора: у нас есть компонент, который расчитан на работу при определённом токе — резистор снижает силу тока до нужного уровня.

В случае с Ардуино следует ограничивать ток, поступающий с выходных контактов (output pins). Напряжение, в состоянии, когда контакт включен (high) составляет 5 В. Исходя из документации, ток не должен превышать 40 мА. Таким образом, чтобы безопасно увести ток с контакта в землю понадобится резистор номиналом R = U / I = 5 В / 0.04 А = 125 Ом или более.

Стягивающие и подтягивающие резисторы

Стягивающие (pull-down) и подтягивающие (pull-up) резисторы используются в схемах рядом со входными контактами логических компонентов, которым важен только факт: подаётся ноль вольт (логический ноль) или не ноль (логическая единица). Примером являются цифровые входы Ардуино. Резисторы нужны, чтобы не оставить вход в «подвешенном» состоянии. Возьмём такую схему

Мы хотим, чтобы когда кнопка не нажата (цепь разомкнута), вход фиксировал отсутствие напряжения. Но в данном случае вход находится в «никаком» состоянии. Он может срабатывать и не срабатывать хаотично, непредсказуемым образом. Причина тому — шумы, образующиеся вокруг: провода действуют как маленькие антенны и производят электричество из электромагнитных волн среды. Чтобы гарантировать отсутствие напряжения при разомкнутой цепи, рядом с входом ставится стягивающий резистор:

Теперь нежелательный ток будет уходить через резистор в землю. Для стягивания используются резисторы больших сопротивлений (10 кОм и более). В моменты, когда цепь замкнута, большое сопротивление резистора не даёт большей части тока идти в землю: сигнал пойдёт к входному контакту. Если бы сопротивление резистора было мало (единицы Ом), при замкнутой цепи произошло бы короткое замыкание.

Аналогично, подтягивающий резистор удерживает вход в состоянии логической единицы, пока внешняя цепь разомкнута:

То же самое: используются резисторы больших номиналов (10 кОм и более), чтобы минимизировать потери энергии при замкнутой цепи и предотвратить короткое замыкание при разомкнутой.

Делитель напряжения

Делитель напряжения (voltage divider) используется для того, чтобы получить из исходного напряжения лишь его часть. Например, из 9 В получить 5. Он подробно описан в отдельной статье.

Мощность резисторов

Резисторы помимо сопротивления обладают ещё характеристикой мощности. Она определяет нагрузку, которую способен выдержать резистор. Среди обычных керамических резисторов наиболее распространены показатели 0.25 Вт, 0.5 Вт и 1 Вт. Для расчёта нагрузки, действующей на резистор, используйте формулу:

При превышении допустимой нагрузки, резистор будет греться и его срок службы может сильно сократиться. При сильном превышении — резистор может начать плавиться и вызвать воспламенение. Будьте осторожны!

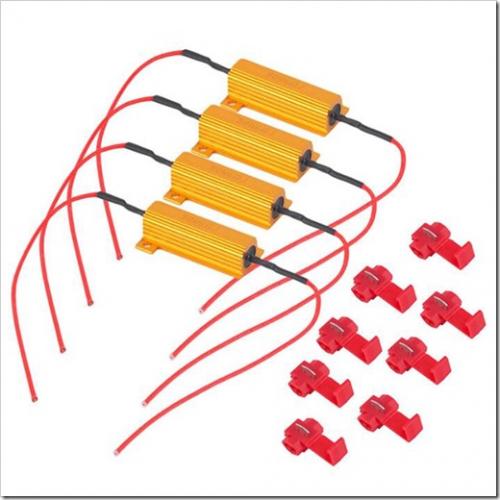

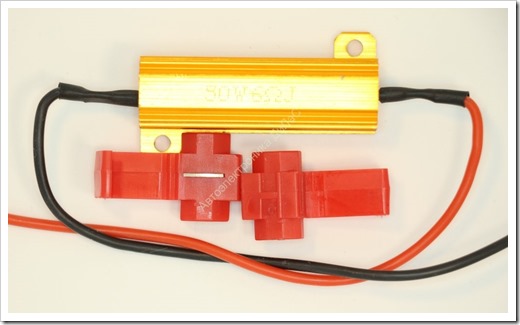

Для чего нужен нагрузочный резистор (обманка).

4. Для ламп указателей поворотов у некоторых автомобилей можно поменять реле на специальное для светодиодов, в котором уже занижена уставка тока. Чтобы понять, есть реле поворотов или нет, нужно включить поворот при расстегнутом ремне безопасности. Если реле нет, то имитация его щелчков динамиком будет прерываться на сигнал непристегнутого ремня. Понятно, что самый распространенный способ второй. Его и рассмотрим подробнее. Очень много вопросов и непонимания по применению обманок. Встроенные в лампу обманки имеют большой недостаток – они греют лампу и собственно светодиоды. Известно, что чем меньше температура светодиода, тем дольше он служит, да и светит ярче. Зато, конечно, проблем с установкой такой лампы меньше. Лампы ДиЛаС с обманками изготавливаются только малой мощности – W5W. Мощность обманки 1,2Вт при 12В и 1,6Вт при 14В. В совокупности с мощностью, потребляемой светодиодами, мощность лампы составляет 1,9-2,3Вт, в зависимости от типа лампы и напряжения. В большинстве случаев этого достаточно для «обмана» проверки ламп, поскольку уставки тока установлены примерно на 40% от номинала (5Вт). Однако, есть автомобили, у которых уставки несколько выше и встроенные обманки НЕ РАБОТАЮТ. Это нужно понимать при выборе ламп. Обманки с большей мощностью мы принципиально НЕ СТАВИМ, чтобы не уменьшать кардинально срок службы ламп с обманками. Если у Вас автомобиль концерна VAG (также замечены некоторые модели Volvo), то лучше взять лампу без обманки – она будет светить ярче и дольше – и внешнюю обманку для габаритов или подсветки номера. Впрочем, у некоторых «немцев» лампы со встроенной обманкой вполне работают. Внешние обманки – это, как правило, мощные резисторы в алюминиевом корпусе. Для ламп малой мощности можно использовать проволочные в керамическом корпусе («цементные»). Номинальная мощность резистора должна превышать в несколько раз мощность, выделяемую на нем. Иначе резистор будет греться ОЧЕНЬ сильно. Например, для ламп 5Вт нужен резистор 39-47 Ом 20-25Вт. Для ламп 21Вт – 6-15 Ом 50-100Вт. Разброс сопротивлений дан в зависимости от мощности светодиодной лампы. Если есть возможность, лучше подобрать максимальное сопротивление, когда не возникает ошибка. Ведь, чем меньше сопротивление, тем больше резистор будет греться. Обычно для ламп указателей поворотов продаются обманки 50 Вт с сопротивлением 6 Ом. При напряжении 12В на них будет выделяться мощность 24 Вт, а при 14В – 32Вт! Так сказать, с запасом. С двумя лампами по 6Вт общая мощность 6+6+24(32)=36(44)Вт. Так что в большинстве случаев достаточно одного резистора на пару ламп.

Согласование сопротивлений

Согласование сопротивлений — очень важная часть в электронике. Согласовать — это значит установить соответствие между чем-нибудь, устранив разногласия, противоречия» — так написано в словаре.

Резистор в качестве «миротворца»

Что будет, если в электронике каждый радиоэлемент будет враждовать с другим радиоэлементом? Или каскад будет воевать с каскадом? Тогда ни одна аппаратура не заработает. Поэтому, задача электронщика не просто подобрать радиоэлементы и спаять их, но и сделать так, чтобы все они дружили друг с другом и работали единой командой, выполняя определенную функцию.

Как раз для этих целей миротворцем в радиоэлектронике является самый простой и самый часто используемый радиоэлемент — резистор. Откройте любую схему или посмотрите на любую плату и увидите множество резисторов. Но почему именно резистор считается самым распространенным радиоэлементом на платах?

Все радиоэлементы имеют какое-то свое сопротивление, и у всех оно проявляется по разному. У некоторых радиоэлементов в состоянии покоя сопротивление может быть одно, а в рабочем состоянии — совсем другое. Некоторые радиоэлементы могут менять свое значение сопротивления в зависимости от напряжения, силы тока, температуры, солнечного света и тд. Для того, чтобы согласовать работу этих различных радиоэлементов как раз используют резисторы.

Входное и выходное сопротивление

Как все это происходит? Дело в том, что один радиоэлемент обладает одним сопротивлением, а другой — другим сопротивлением. Чтобы правильно их подцепить к друг другу надо сделать согласование сопротивлений. По идее любой радиоэлемент или каскад имеет так называемое входное и выходное сопротивление. Обязательно читаем про входное и выходное сопротивление, иначе вы не поймете, о чем идет речь в этой статье. Суть согласования сопротивлений состоит в том, что мы должны согласовать выходное сопротивление одного каскада с входным сопротивлением другого каскада.

Почему надо согласовывать сопротивления

Давайте рассмотрим схему:

Если вы читали статью про входное и выходное сопротивление, то наверное помните, что любой источник сигнала имеет в своем составе внутреннее сопротивление (выходное сопротивление) и источник ЭДС, а любая нагрузка обладает входным сопротивлением.

Предположим, что у нас нет никакой нагрузки:

Что имеем в этом случае? Сила тока в цепи будет равняться нулю, так как у нас обрыв, а напряжение на клеммах будет равняться ЭДС. Или буквами: I_вх =0, U_вх=E. То есть в этом случае амплитуда сигнала будет такой, какой она должны быть.

Но что будет, если мы подсоединим нагрузку?

I — сила тока, в Амперах

E — ЭДС источника, в Вольтах

R — сопротивление нагрузки, Ом

r — внутреннее сопротивление, Ом

Так, теперь давайте будем мыслить логически. Смотрим на схему…

Что будет, если нагрузка будет обладает маленьким входным сопротивлением R_вх ?

Во-первых, увеличится сила тока в цепи I_вх.

В-третьих, так как падение напряжения на сопротивлении R_вых увеличилось, то следовательно, на сопротивлении R_вх оно уменьшилось:

С законом Ома для полной цепи не поспоришь �� А что такое падение напряжения на R_вх? Это и есть U_вх. Значит делаем вывод: чем низкоомнее нагрузка, тем больше будет просаживаться сигнал напряжения. ]

Согласование сопротивлений для оптимальной передачи напряжения

Согласование сопротивлений для оптимальной передачи тока

Смотрим внимательно на схему:

Так как мы не в состоянии поменять R_вых, то какое же надо подобрать сопротивление R_вх, чтобы сила тока в цепи была максимальной? Разумеется, как можно меньше. В идеале — ноль Ом. Этот метод согласования используется редко.

Согласование сопротивлений для оптимальной передачи мощности

Теперь вопрос ставится так: как передать максимальную мощность от источника нагрузке? Если вы не забыли, мощность выражается формулой: P=IU. Так и напрашивается ответ, что R_вх должна быть равна нулю. Но тогда у нас все напряжение упадет на R_вых ! Получается, что на сопротивлении R_вх =0 Ом у нас будет падать также 0 Вольт. То есть мощность, выделяемая на R_вх будет равна 0 Ватт.

Если поставить R_вх очень большим, то у нас сила тока в цепи будет крохотной, что в результате опять же мощность, выделяемая на R_вх будет минимальной.

Так как я не силен в дифференциалах и интегралах, за нас физики и математики уже все посчитали. Оказывается, чтобы передать максимальную мощность в нагрузку, надо чтобы выполнялось простое равенство:

Заключение

Как видите, ничего сложного в согласовании сопротивлений нет. Из всех трех видов согласования чаще всего используется именно согласование по напряжению. Согласование по мощности и по току следует использовать с большой осторожностью, так как в этом случае на сопротивлении R_вых будет падать большая мощность, что приведет к нагреву источника и даже к его выходу из строя.

Что такое нагрузочный резистор?

Я не могу понять, что такое нагрузочный резистор и как он связан с нагрузкой.

Может ли кто-нибудь объяснить, как работает нагрузочный резистор и как он отличается от общего резистора.

7 ответов

Реальные резистивные нагрузки редко называют «нагрузочными резисторами». Наиболее широко используемыми реальными в основном резистивными нагрузками являются лампочки, и никто не называет их «резисторами нагрузки».

Если вы считаете, что электрическая цепь предназначена для работы с каким-либо другим устройством, чтобы выполнить «работу», то это внешнее устройство представляет собой «НАГРУЗКУ» схемы.

Однако это не так просто, так как нагрузка должна иметь ссылку. Рассмотрим схему ниже.

Нагрузки могут быть простыми линейными сопротивлениями или могут быть сложными импедансами, как показано ниже.

Чтобы сделать вещи более запутанными, иногда мы используем другое значение для нагрузочного резистора.

В резюме

Загрузка и нагрузочный резистор, в частности, представляют собой неопределенную концепцию, предназначенную для фокусировки функции на объектах, о которой идет речь, и всегда ссылаются на то, что движет указанной нагрузкой.

В частности, нагрузочный резистор сильно используется во время обучения, чтобы вы могли математически моделировать схемы. Так же, как я сделал выше. На самом деле нагрузка редко является резистором.

Он может быть очень маленьким или, возможно, должен быть физически большим, в зависимости от того, сколько энергии он должен рассеять.

Это обычный резистор.

Он называется нагрузочным резистором, потому что он должен добавить нагрузку на схему.

Подразумевается, что он будет рассеивать разумную мощность (в противном случае это не будет большой нагрузкой), но это не является обязательным требованием. например ранние линейные регуляторы требовали минимальной нагрузки для обеспечения регулирования напряжения, вы часто добавляли бы небольшой нагрузочный резистор, чтобы гарантировать, что это условие всегда соблюдается.

Все про резисторы

Свойства в теории и практике

Основное свойство этой радиодетали – это сопротивление. Измеряется в омах (Ом).

Разберем для начала понятие активного сопротивления. Оно так называется потому, что есть у всех материалов (даже у сверхпроводников, пусть и 0,00001 Ом). И именно оно является основным у резисторов.

Что говорит теория

В теории у резистора есть постоянное сопротивление, которое на зависит от внешних условий (температуры, давления, напряжения и т.п.).

График зависимости тока от напряжения прямолинеен. В идеальных и математических условиях у резистора только активное сопротивление. По типам бывают нелинейные и линейные резисторы.

Что на самом деле

На самом у всех резисторов непрямолинейная зависимость тока от напряжения. То есть, его сопротивление тоже зависит от внешних условий, конкретно от температуры. Конечно, эта зависимость не такая, как у полупроводников, но она есть. И самое главное, у этой радиодетали есть емкость и индуктивность. Помимо активного сопротивления, есть еще и реактивное.

Реактивное сопротивление отличается от активного тем, что оно по разному пропускает электрический ток на разных частотах.

Например, для постоянного тока сопротивление 200 Ом, а если есть высокие значения индуктивности, то на частотах выше 2 кГц, сопротивление будет уже 250 Ом.

Именно поэтому резисторы делаются из разных материалов. Они бывают керамическими, углеродными, проволочными и у них разные допуски и погрешности. SMD деталь обладает меньшей емкостью и индуктивностью, чем DIP.

Еще существует специальные типы резисторов с более выраженной нелинейной вольт-амперной характеристикой. Если у обычных резисторов вольт-амперный график чуть-чуть не линейный, то у такого типа деталей он лавинообразный.

У них сопротивление резко зависит от внешних условий, не так. как у обычных:

Кроме того, еще одна особенность активного сопротивления – выделение тепла, когда проходит электрический ток. Когда протекает электрический ток замкнутой цепи, электроны ударяются об атомы. И поэтому выделяется тепло. Тепло измеряется в мощности. Она рассчитывается исходя из напряжения и тока.

Одна из популярных функций резисторов это снижение напряжения и ограничения тока. Например, если через резистор проходит ток 0,25 А и на нем есть падение напряжения 1 В, то мощность, которая будет на нем рассеиваться это 0,25 Вт.

И из-за этого и существуют резисторы с разной рассеиваемой мощностью. Нельзя ставить резистор 0,125 Вт на место 1 Вт. Он начнет греться, трескаться, чернеть. А потом и сгорит. Потому, что не рассчитан на такую мощность.

Обозначения на схемах

На схемах в Европе и СНГ обознается прямоугольником и латинской букой R. Согласно ГОСТу, на отечественных схемах не указывается номинал сопротивления, а только номер детали (R). Однако, если под изображением детали указано число, например 120, оно по умолчанию читается как 120 Ом.

Основное обозначение
0,125 Вт
0,25 Вт
0,5 Вт
1 Вт
2 Вт
5 Вт
Переменный
Подстроечный

Типы включения и примеры использования

Основные типы включения это последовательные и параллельные соединения.

Последовательно сопротивление рассчитывается просто. Достаточно все сложить.

При последовательном соединении напряжение распределяется по резисторам согласно их сопротивлениям.

Это второе правило Кирхгофа. Например, напряжение 12 В, а пара резисторов по 1 кОм.

Соответственно, на каждом из них по 6 В. Это простой пример делителя напряжения. Здесь пара деталей делит напряжение, и благодаря этому можно получить необходимое напряжение.

Однако, если вы хотите использовать делитель напряжения для питания цепи, то должны помнить, что нужно согласовать сопротивления. В этой схеме сопротивление 1 кОм. Если вы подключите к ней нагрузку меньше этого сопротивления, то она не получит напряжения на свои выводы в полном объеме. Поэтому, все схемы с делителями напряжения должны быть рассчитаны и согласованы друг с другом.

Здесь R1 и R2 образуют делитель напряжения, они выполняют роль делителя напряжения. Между этими двумя резисторами и базой транзистором протекает ток, который открывает транзистор.

Это необходимо для того, чтобы он работал без искажений.

Параллельное включение

При параллельном соединении радиодеталей, общее сопротивление цепи снижается. Если два резистора по 1 кОм соединены параллельно, то общее будет равно меньше 0,5 кОм, т.е. сопротивление цепи (эквивалентное) равно половине самого наименьшего.

В таком соединении наблюдается первое правило Кирхгофа. В точку соединения направляется ток в 1 А, а в узле он расходится на два направления по 0,5 А.

Формулы расчета

Для двух резисторов: Для более:

Для тока параллельное соединение — это как вторая дорога или обходной путь. Еще такой тип соединения называют шунтированием. В качестве примера можно привести амперметр. Чтобы увеличить его шкалу показаний, достаточно подключить параллельно резистору еще один шунтирующий.

Его сопротивление рассчитывается по формуле:

Эквивалентное соединение

В схеме усилителя к эмиттеру транзистора VT1 подключена пара из резистора R3 и конденсатора C2.

В этом случае VT1 и R3 подключены последовательно друг к другу. Зачем это надо? Когда усилитель работает, транзистор начинает нагреваться и его сопротивление снижается. R3, как и в случае со светодиодом, не позволяет транзистору перегреваться. Он балансирует общее сопротивление, чтобы транзистор не вносил искажения в сигнал. Это называется режим термостабилизации.

А конденсатор C2 подключен к R3 параллельно. И это нужно для того, чтобы при нормальном режиме работы усилителя, переменный сигнал прошел без потерь. Так работает параллельный фильтр.

Фильтры и резисторы

С помощью резисторов и конденсаторов можно делать фильтры. Так называются RC фильтры.

Эта пара может разделять сигнал на постоянные и переменные составляющие.

В качестве примера рассмотрим ФНЧ и ФВЧ.

В схеме фильтра низких частот конденсатор C1 забирает на себя высокочастотные токи. Его сопротивление для них намного меньше, чем у нагрузки. Он шунтирует нагрузку. Таким образом, можно получить низкую частоту, отделив от нее все высокие составляющие. В фильтре высоких частот наоборот. Высокие частоты свободно проходят через C1, и если в сигнале есть низкочастотные, то они пойдут через R1.

Такие фильтры бывают разные по конструкции. П образные, Г образные и т.п. Конкуренцию резистору может составить катушка индуктивности или дроссель. У них меньше активное сопротивление, но реактивное больше. Благодаря этому снижаются потери от активного сопротивления.

Сопротивление электронной нагрузки достигает нуля

Общий подход к созданию электронных нагрузок заключается в использовании транзистора, подключенного к входным зажимам так, чтобы ток протекал от стока (коллектора) к истоку (эмиттеру). Сопротивление моделируется протекающим током, пропорциональным приложенному напряжению, в соответствии с формулой I = V/R. Контроллер отслеживает уровень приложенного напряжения и регулирует ток в соответствии с этим уровнем (Рисунок 1).

Рисунок 1.

Чтобы достичь нулевого сопротивления, напряжение на контактах электронной нагрузки должно быть равно нулю при протекающем через контакты токе. Однако при этом условии проходной транзистор, не имея рабочего напряжения, теряет способность проводить ток. Для поддержания проводимости проходного транзистора подключается дополнительный источник питания (Рисунок 2). Требуемого напряжения

достаточно для поддержания прямой проводимости с V_IN = 0 и 0 < I_IN ≤ I_IN(MAX). (Здесь V_{[email protected] (MAX)} – напряжение сток-исток при максимальном токе стока). Это условие соответствует нулевому эффективному входному сопротивлению R_IN.

Можно показать, что для 0 ≤ α ≤ 1

где k умножается на R_S, что позволяет сделать это сопротивление низким для уменьшения потерь мощности. Например, если R_S = 1.0 Ом и k = 100, то для 0 ≤ α ≤ 1 эффективное входное сопротивление будет изменяться в диапазоне 0 ≤ R_IN ≤ 100 Ом. Если максимальный входной ток I_IN(MAX) = 1 А и V_{[email protected](MAX)} = 2 В, то V_B ≥ 3 В.

Практически во всех приложениях проходной транзистор должен быть установлен на теплоотвод, поскольку рассеиваемая на нем мощность равна

Если в этом примере V_IN(MAX) = 15 В, то транзистор должен иметь максимальную мощность рассеивания 17 Вт. Это будет эквивалентно 15-ваттному резистору, регулируемому от 0 до 100 Ом.

Вы можете спросить, зачем был добавлен дополнительный источник питания между истоком MOSFET и токоизмерительным резистором для выполнения условия «нагрузка 0 Ом» (по существу, короткое замыкание на клеммах входного напряжения) на Рисунке 2. В конце концов, кому нужна электронная нагрузка в условиях, когда на ней 0 В (то есть, короткое замыкание)?

Рисунок 2.

Ведь если требуется замкнуть электронную нагрузку, всегда можно использовать реле, непосредственно замыкающее входные клеммы. Или же, если вам нужно, чтобы все компоненты были твердотельными, вы можете выбрать другой, намного более сильноточный MOSFET (с сопротивлением канала в несколько миллиом), подключить его прямо параллельно входу и управлять им с помощью выключателя. Такое решение было бы намного более простым (и дешевым), чем добавление второго источника питания последовательно с измерительным резистором. Так зачем же использовать дополнительный источник питания?

Ответ таков. С помощью этой электронной нагрузки можно проверять низковольтные источники питания (3.3 В и ниже), где нагрузка по напряжению (то есть 1 В) не позволяла бы проводить испытания в условиях короткого замыкания. Это полезно при тестировании отклика источников питания на короткое замыкание, порога отключения тока и эффективности защиты от перегрузки.

К тому же, MOSFET даже с низким сопротивлением канала не проводит ток при напряжении сток-исток (V_DS), равном нулю. Для поддержания проводимости MOSFET при больших токах требуется отличное от нуля напряжение (см. Примечание А). Эта схема будет поддерживать нужное напряжение V_DS при виртуальном коротком замыкании.

Наконец, жесткий переключатель, такой как реле, не может обеспечить плавный переход сопротивления. Описанная здесь схема действует, скорее, как реостат, но с возможностью дистанционного управления напряжением (см. Примечание Б). Ток нагрузки не должен проходить через контроллер. Для переключения диапазонов нагрузки потребовалось бы несколько реле. Эта схема обеспечивает плавное (бесступенчатое) изменение эффективной резистивной нагрузки в большом диапазоне значений, включающем 0 Ом.

Схему можно масштабировать для увеличения напряжений и токов. Практическая реализация схемы показана на Рисунке 3.

Рисунок 3.

Примечание А: Например, сопротивление канала MOSFET типа RFP30N06, согласно справочным данным, равно 0.047 Ом. При токе 30 А этому устройству требуется напряжение V_DS не менее 2 В. Короткое замыкание на источнике питания 3.3 В/30 А было бы неэффективным. При питании 1.8 В он не будет проводить этот ток.

Примечание Б: Эффективное сопротивление может регулироваться усилителем, управляемым напряжением [1].
