Рулевая рейка — ключевой элемент системы управления автомобилем, обеспечивающий точность и безопасность движения. Со временем она может выходить из строя, что ухудшает управляемость и увеличивает риск аварий. В статье рассмотрим основные неисправности рулевой рейки и меры профилактики, которые помогут избежать дорогостоящего ремонта и продлить срок службы этого компонента. Понимание работы и диагностики рулевой рейки позволит автолюбителям своевременно выявлять проблемы и принимать необходимые меры.
Признаки неисправности рулевой рейки

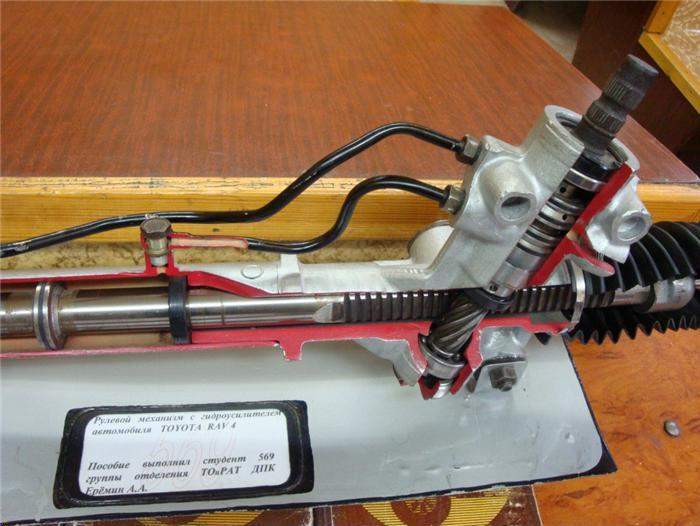

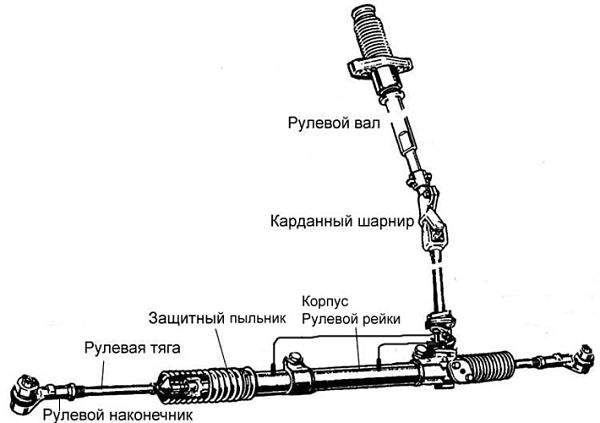

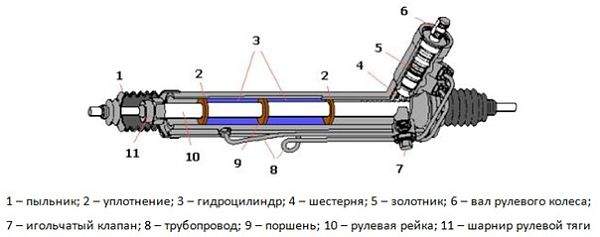

Рулевой рейкой называют силовой элемент рулевого механизма, который отвечает за передачу усилия от руля к колесам, которые подлежат управлению. Именно через рулевую рейку осуществляется управление автомобилем путем поворота направляющих колес.
Существует три основных типа рейк:
- Механические;
- Гидравлические;
- Электрические.
Неисправности могут проявляться по-разному. Однако для их выявления не нужно иметь специальных знаний — достаточно регулярно проверять этот узел. Также важно понимать причины, которые могут привести к возникновению таких дефектов.
Эксперты в области автосервиса отмечают, что ремонт рулевой рейки своими руками может быть как экономически выгодным, так и рискованным мероприятием. С одной стороны, это позволяет сэкономить на услугах профессионалов и получить практический опыт. С другой стороны, неправильная диагностика и некачественный ремонт могут привести к серьезным последствиям, включая ухудшение управляемости автомобиля и дополнительные расходы на исправление ошибок. Специалисты рекомендуют тщательно изучить процесс, ознакомиться с необходимыми инструментами и запчастями, а также следовать инструкциям. Важно помнить, что в случае сомнений лучше обратиться к профессионалам, чтобы избежать потенциальных проблем на дороге.
1. Люфт на рулевом колесе
Люфт на рулевом колесе и возникновение звуков – если это проявляется при заглушенном силовом агрегате в процессе активного поворачивания рулевого колеса. В подобной ситуации проблема может заключаться в ослабленном упоре золотника , а также в недостаточных показателях упругости торсиона.
Люфт – причины подобного дефекта разнообразны. Он может проявиться в результате чрезмерного износа сайлент-блоков, фиксирующих рейку, изменение угла прилегания винта и зубьев из-за искривления картера либо вала, повреждения (механического характера) или ход (вертикальный) винтового подшипника. Для определения причин требуется диагностирование состояния втулки (сухаря) рулевой рейки, шарниров тяг, а еще центрального зуба.
| Этап ремонта | Необходимые инструменты и материалы | Возможные проблемы и их решения |
|---|---|---|
| 1. Диагностика и демонтаж | – Набор ключей и головок (рожковые, накидные, торцевые) – Отвертки (крестовая, плоская) – Монтировка – Съемник рулевых наконечников – Домкрат, подставки под автомобиль – Емкость для слива жидкости ГУР (если применимо) – Ветошь, перчатки |
– Закисшие болты: Использовать проникающую смазку (WD-40), газовую горелку (осторожно!). – Сложности с отсоединением рулевых наконечников: Использовать съемник, при необходимости нагреть место соединения. – Неправильная установка домкрата: Убедиться в устойчивости автомобиля, использовать страховочные подставки. |
| 2. Разборка рейки и дефектовка | – Тиски – Специальные ключи для откручивания гаек на корпусе рейки – Съемник стопорных колец – Набор выколоток – Металлическая щетка, наждачная бумага – Очиститель карбюратора/тормозов – Компрессор (для продувки) – Штангенциркуль (для измерения износа) |
– Повреждение корпуса при разборке: Действовать аккуратно, использовать подходящие инструменты. – Невозможность открутить гайки: Использовать ударный гайковерт (если есть), нагрев. – Неправильная оценка износа: Сравнивать с новыми деталями, обращать внимание на люфты, задиры, коррозию. – Потеря мелких деталей: Разбирать на чистой поверхности, использовать магнитный лоток. |
| 3. Замена изношенных деталей | – Ремкомплект рулевой рейки (сальники, уплотнительные кольца, втулки) – Новые рулевые тяги и наконечники (при необходимости) – Смазка для рулевой рейки (специальная, устойчивая к высоким нагрузкам) – Фиксатор резьбы (для некоторых болтов) |
– Неправильная установка сальников: Устанавливать аккуратно, без перекосов, используя оправки. – Повреждение новых деталей при установке: Действовать осторожно, не применять чрезмерную силу. – Использование неподходящей смазки: Использовать только рекомендованную производителем смазку. – Неправильная затяжка резьбовых соединений: Использовать динамометрический ключ, соблюдать моменты затяжки. |
| 4. Сборка и установка | – Динамометрический ключ – Герметик (для некоторых соединений) – Новая жидкость ГУР (если применимо) – Воронка – Набор для прокачки ГУР (если применимо) |
– Неправильная центровка рулевой рейки: Установить руль в центральное положение перед установкой рейки. – Негерметичность соединений: Проверить все соединения на предмет утечек после сборки. – Воздушные пробки в системе ГУР: Тщательно прокачать систему после заливки новой жидкости. – Неправильная регулировка развал-схождения: Обязательно выполнить регулировку после установки рейки. |
| 5. Проверка и регулировка | – Стенд для регулировки развал-схождения – Тестовая поездка |
– Недостаточная или чрезмерная затяжка регулировочной гайки: Приведет к тугому рулю или люфту. Регулировать постепенно, проверяя на люфт и легкость вращения. – Неправильное развал-схождение: Приведет к неравномерному износу шин и плохой управляемости. Обязательно выполнить на стенде. – Посторонние шумы или стуки: Повторно проверить все соединения, возможно, что-то не затянуто или установлено неправильно. |
Интересные факты
Вот несколько интересных фактов о ремонте рулевой рейки своими руками:
-
Сложность конструкции: Рулевая рейка состоит из множества мелких деталей, включая шестерни, подшипники и уплотнения. Даже небольшая неисправность в одной из этих частей может привести к серьезным проблемам с управляемостью автомобиля. Поэтому важно иметь хорошее понимание механики и быть внимательным к деталям при ремонте.
-
Специальные инструменты: Для ремонта рулевой рейки могут потребоваться специальные инструменты, такие как съемники, ключи и наборы для прокачки системы. Некоторые автолюбители создают свои собственные инструменты или модифицируют существующие, чтобы упростить процесс ремонта.
-
Проверка на утечки: После ремонта рулевой рейки важно провести тест на утечки жидкости. Это можно сделать, запустив двигатель и повернув рулевое колесо в крайние положения. Если под рейкой появляются капли жидкости, это может указывать на необходимость повторного ремонта или замены уплотнений.
Ремонт рулевой рейки своими руками может быть увлекательным и полезным занятием, но требует аккуратности и знаний.
2. Тяжесть и стук при повороте руля
Тяжесть при вращении руля часто свидетельствует о закисании карданчика.
Читайте также:
Стук является одним из самых распространенных симптомов. При этом источники этого звука в рейке могут быть разнообразными. Обычно шум возникает в следующих ситуациях:
- вертикальный ход вала в подшипнике;
- износ шарниров и картера;
- предельный износ подшипников винта, втулки или центрального зуба;
- искривление картера или вала, что приводит к неправильному углу соприкосновения винта и зубьев;
- износ сайлент-блоков;
- ослабление крепления рейки;
- нарушения в люфте.
3. Тяжелый ход и течь
Тяжелый ход баранки в крайних позициях – это, наряду с недостаточным возвратом и скрипом, наблюдается в случае перетянутой втулки, а также искривления картера либо вала.
Течь – она возникает в случае коррозии на валу либо износе сальника. Кроме того, подтекание имеет место при разгерметизации трубок (отводящей либо нагнетательной) цилиндра.
Основные дефекты рулевой рейки
- Износ втулки и ее корпуса;
- Протечка сальника на валу;
- Сильный износ корпуса на распределительном узле;
- Износ центрального зубца.
1. Выработка ресурса втулки и ее картера
Видео: Что делать, если застучала рулевая рейка?
Втулка играет ключевую роль в надежном зажиме зубьев и вала, а также в креплении самого вала. Она установлена на специальной пружине, которая обеспечивает необходимую силу прижатия и контролирует положение зубьев. Такой дефект встречается довольно часто, особенно в тех рейках, где втулка выполнена из пластика.
В результате этого происходит износ втулки и стенок цилиндра, что приводит к вертикальному перемещению рейки и, как следствие, к появлению стуков и люфта. Чтобы выявить такую неисправность, достаточно проехать по неровной дороге и покачать рулевое колесо в стороны, а затем повторить это на неподвижном автомобиле. Кроме того, износ втулки может проявляться в передаче ударов на руль при движении по плохим покрытиям.
В данной ситуации требуется ремонт рейки, так как простая подтяжка втулки не принесет желаемого результата.
2. Течь сальника на валу
Указанный сальник расположен на валу рейки. Особенностью такого дефекта становится позднее обнаружение течи, потому как на сальник не оказывается давления. Признаками подтекания сальника являются – гул при вращении рулевого колеса, а также понижение уровня жидкости, залитой в бачок гидравлического усилителя. В данном случае требуется срочно проинспектировать рейку, так как подтекать может не только сальник. Течь в состоянии возникнуть также из-за дефектных хомутов, насоса, патрубков, шлангов и т. д. Вероятность течи сальника во многом определяется и материалом, из которого тот изготовлен – во время сильных морозов некоторые из них растрескиваются.
-
Читайте также:
3. Чрезмерный износ картера на распределителе
Этот дефект проявляется постепенно, начиная с легких закусываний руля на холодном автомобиле. Также можно заметить, что руль становится все более тугим, а его возврат в нейтральное положение происходит не полностью.
Причина кроется в конструкции колец, которые вращаются вместе с валом картера. Со временем на поверхности распределителя картера образуются мелкие бороздки, из-за чего начинается утечка масла. Это, в свою очередь, приводит к снижению давления и увеличению тяжести в руле.
Появление борозд связано с тем, что во фторопласт, из которого изготовлены кольца, добавляются металлические частицы, которые трутся о вал. Интересно, что для большинства японских автомобилей такие проблемы не характерны, поскольку под кольцами установлены резиновые прокладки.
Видео: Ремонт рулевой рейки ВАЗ. Сделай Сам!
https://youtube.com/watch?v=eejXH7adrzQ
4. Выработка ресурса центрального зуба вала
Одной из ключевых проблем является износ зубчатого механизма, который отвечает за преобразование вращательного движения в поступательное. Для большинства автомобилей характерен износ среднего звена, поскольку движение в городских условиях в основном состоит из прямолинейной езды с незначительными подруливаниями.
Чтобы выявить проблему, необходимо самостоятельно проверить механизм, покачивая рулем из нейтрального положения. Если вы заметите стуки, стоит обратиться на станцию технического обслуживания для проведения полной диагностики. В случае обнаружения износа центральных зубьев потребуется заменить весь вал, при этом рекомендуется использовать только оригинальные детали.
Реален ли ремонт рулевой рейки своими руками?
При поломке рулевой рейки рекомендуется не рисковать, и сразу отправляться на специализированное СТО. Своими силами можно лишь провести диагностику, тогда как ремонт рейки обычным водителем, при отсутствии должных знаний, опыта и инструментария, малореален.
Профилактические меры
С их помощью можно значительно продлить жизненный срок рейки:
-
Читайте также:
- аккуратный проезд неровностей и «лежачих полицейских»;
- слежение за состоянием компонентов рулевой рейки, особенно ее пыльников и сальников;
- прогрев масла в рейке зимой перед движением плавными и короткими поворотами;
- не стоит удерживать баранку более 5 сек. в крайнем положении, так как это заметно увеличивает нагрузку на редуктор и уплотнения.
Подобные меры позволят заметно продлить срок эксплуатации рулевой рейки, а также избежать дорогостоящего ремонта или ее замены.
Вопрос-ответ
Как определить, что рулевая рейка требует ремонта?
Существует несколько признаков, указывающих на необходимость ремонта рулевой рейки. Это могут быть посторонние звуки при повороте руля, утечки жидкости, а также затрудненное вращение руля или его люфт. Если вы заметили один или несколько из этих симптомов, стоит провести диагностику и, возможно, ремонт.
Какие инструменты понадобятся для ремонта рулевой рейки?
Для ремонта рулевой рейки вам понадобятся основные инструменты, такие как набор ключей, отвертки, плоскогубцы, а также специальные инструменты, например, съемник для шестерен и насос для прокачки жидкости. Также рекомендуется иметь под рукой смазку и чистящие средства для подготовки деталей.
Сколько времени занимает ремонт рулевой рейки?
Время, необходимое для ремонта рулевой рейки, может варьироваться в зависимости от сложности повреждений и опыта мастера. В среднем, процесс может занять от 3 до 6 часов. Если вы новичок, лучше выделить больше времени, чтобы не спешить и тщательно выполнить все этапы ремонта.
Советы
СОВЕТ №1
Перед началом ремонта рулевой рейки обязательно ознакомьтесь с руководством пользователя вашего автомобиля. Это поможет вам понять конструкцию и особенности вашей модели, а также даст представление о необходимых инструментах и запчастях.
СОВЕТ №2
Убедитесь, что у вас есть все необходимые инструменты и запчасти перед началом работы. Это может включать в себя набор ключей, отверток, смазку и, возможно, новые сальники или уплотнения. Подготовленность поможет избежать ненужных задержек в процессе ремонта.
СОВЕТ №3
Работайте в хорошо освещенном и чистом месте. Это не только облегчит процесс ремонта, но и снизит риск потери мелких деталей. Также рекомендуется использовать поддон для сбора жидкости, чтобы избежать загрязнения окружающей среды.
СОВЕТ №4
После завершения ремонта обязательно проведите тест-драйв, чтобы убедиться, что рулевая рейка работает корректно. Обратите внимание на любые необычные звуки или ощущения при управлении, и при необходимости повторите проверку или обратитесь к специалисту.
