Назначение, устройство и работа турбокомпрессора

Автомобильный турбокомпрессор — ключевой элемент двигателей внутреннего сгорания, обеспечивающий увеличение мощности и эффективности работы мотора. В статье рассмотрим назначение турбонагнетателей, их конструкцию и принцип работы, а также основные недостатки и возможные неисправности. Понимание этих аспектов поможет автовладельцам лучше ориентироваться в устройстве автомобиля и своевременно выявлять и устранять проблемы, что способствует долговечности и надежности двигателя.

Назначение автомобильного турбокомпрессора

В настоящее время одним из наиболее эффективных решений данной задачи является применение турбокомпрессора, также известного как турбонаддув или турбонагнетатель. Основная функция этого устройства заключается в создании повышенного давления воздуха, который поступает в цилиндры двигателя. Благодаря внедрению турбокомпрессора инженерам удалось увеличить мощность без необходимости в значительных изменениях конструкции двигателя, увеличении объема камер сгорания или повышении оборотов коленчатого вала. В результате, у моторов с турбонаддувом наблюдается снижение расхода топлива благодаря более полному сгоранию в цилиндрах.

Турбокомпрессоры устанавливаются как на бензиновые, так и на дизельные двигатели. Однако их эффективность значительно выше на дизельных моторах. Это связано с особенностями работы дизельных двигателей, где степень сжатия в цилиндрах почти в два раза превышает таковую у бензиновых, а скорость вращения коленчатого вала, наоборот, ниже.

Использование турбонаддува на бензиновых двигателях сопряжено с риском возникновения детонационного сгорания в цилиндрах, что может произойти из-за резкого увеличения оборотов коленчатого вала. Кроме того, в бензиновых моторах наддув функционирует в более жестких температурных условиях. Температура отработанных газов в бензиновом двигателе выше, чем в дизельном, и поскольку турбокомпрессор использует энергию этих газов, он подвергается большему нагреву в бензиновых агрегатах.

Существующие модели турбонаддува могут иметь различные конструктивные особенности, но все они включают в себя определенные ключевые компоненты.

Эксперты в области автомобильной техники подчеркивают важность турбокомпрессора как ключевого элемента, способствующего повышению мощности и эффективности двигателей внутреннего сгорания. Турбокомпрессор работает на основе принципа использования отработанных газов для вращения турбины, что, в свою очередь, приводит к сжатию входящего воздуха. Это позволяет увеличить его плотность и, следовательно, количество кислорода, поступающего в цилиндры двигателя.

Устройство турбокомпрессора включает в себя две основные части: турбину и компрессор, соединенные между собой валом. Эксперты отмечают, что правильная настройка и балансировка этих компонентов критически важны для обеспечения надежной работы и долговечности устройства. Кроме того, современные технологии, такие как использование интеркулеров и систем управления, позволяют оптимизировать работу турбокомпрессоров, снижая уровень выбросов и повышая топливную экономичность. Таким образом, турбокомпрессоры становятся неотъемлемой частью современных двигателей, обеспечивая их высокую производительность и эффективность.

Наддув ДВС. Как работает турбонаддув?

Конструкция турбокомпрессора

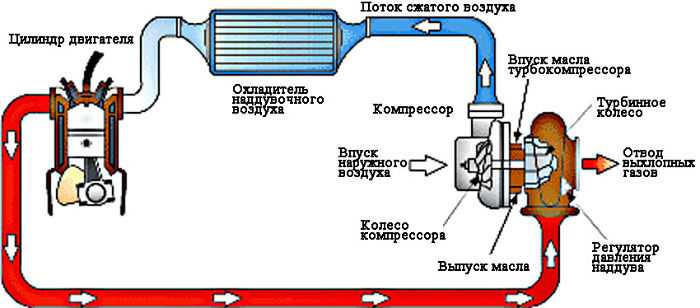

Турбонаддув включает в свою конструкцию воздухозаборник с воздушным фильтром, дроссельную заслонку, турбокомпрессор, интеркулер (охладитель наддувочного воздуха), впускной коллектор и элементы управления. Все эти элементы связаны между собой патрубками и напорными шлангами.

Основным элементом всей этой системы является турбокомпрессор, поскольку он обеспечивает нагнетание воздуха под давлением в систему. Состоит он из двух колес, посаженных на один ротор. Корпус компрессора состоит из двух камер, в каждую из которых помещено свое колесо.

Первое колесо компрессора – турбинное. Оно воспринимает на себя энергию отработавших газов и через ротор передает его на другое колесо. То есть, турбинное колесо является ведущим. Поскольку оно работает с разогретыми газами, то изготавливается это колесо, и также его камера из жаропрочных материалов.

Второе колесо – компрессорное. Оно получает вращение от ведущего колеса и является ведомым. Данное колесо засасывает через воздухозаборник воздух, сжимает его, повышая давление, и перепускает его дальше.

Свободное вращение ротора обеспечивается наличием подшипников скольжения. Данные подшипники – плавающие, то есть между ними, ротором и корпусом обеспечивается зазор. Смазка этих подшипников производится от системы смазки мотора. Чтобы масло не вытекало наружу, и не попадало в воздух или обработанные газы, в конструкции используются уплотнительные кольца.

В большинстве турбонаддувов используется воздушная система охлаждения, но на некоторых бензиновых двигателях встречается и жидкостная система охлаждения компрессора, входящая с состав системы охлаждения двигателя.

Интеркулер включен в систему турбонаддува для обеспечения охлаждения сжатого воздуха. Во время работы турбокомпрессора воздух разогревается, что приводит к снижению его плотности. При охлаждении плотность снова возрастает и повышается давление. Интеркулер представляет собой обычный радиатор. Он может охлаждать воздух как при помощи воздушного, так и жидкостного охлаждения. После интеркулера воздух подается во впускной коллектор, а затем уже – в цилиндры.

В турбонаддув входят элементы управления, которые обеспечивают правильное функционирование. Главным элементом управления является регулятор давления. Данный регулятор представляет собой перепускной клапан. Этот клапан регулирует количество подаваемых отработанных газов на турбинное колесо. Данный клапан работает на основе показаний датчика давления наддува, входящий в систему управления двигателем. Этот клапан обеспечивает подачу только необходимого количества отработанных газов, остальные пуская в обход турбокомпрессора.

Также в систему управления турбонаддува могут входить еще один клапан– предохранительный, который устанавливается за компрессором. Он обеспечивает защиту от возможных скачков давления в системе при резком закрытии дросселя. Этот клапан может либо стравливать избыток давления, либо перегонять лишний воздух на вход в турбокомпрессор.

Интересные факты

Вот несколько интересных фактов о турбокомпрессорах:

1. Принцип работы: Турбокомпрессор использует энергию отработанных газов для сжатия входящего воздуха, что позволяет увеличить мощность двигателя без значительного увеличения его объема. Это достигается за счет того, что турбина, вращающаяся от потока газов, приводит в движение компрессор, который сжимает воздух, поступающий в цилиндры двигателя.

2. Эффективность: Турбокомпрессоры могут значительно повысить эффективность двигателя. Например, они позволяют двигателям работать на более бедных топливных смесях, что снижает расход топлива и уменьшает выбросы вредных веществ. Это делает их популярными в современных автомобилях, особенно в условиях строгих экологических норм.

3. Технологические инновации: Современные турбокомпрессоры часто оснащаются системами переменной геометрии (VGT), которые позволяют изменять угол лопастей турбины в зависимости от оборотов двигателя. Это улучшает отклик на акселерацию и снижает эффект “турбоямы”, обеспечивая более плавное и мощное ускорение.

Принцип работы турбокомпрессора и его недостатки

Видео: Принцип работы турбокомпрессора (турбины)

Принцип работы турбонаддува достаточно прост: выхлопные газы поступают в камеру турбинного колеса и заставляет его вращаться. Вращаясь, он чрез ротор приводит в движение турбокомпрессор. Тот в свою очередь засасывает воздух, сжимает его и подает в интеркулер для охлаждения. После прохождения интеркулера воздух под давлением подается во впускной коллектор. Работа наддува контролируется и регулируется регулятором давления, который дозирует количество отработанных газов, поступающих в камеру турбинного колеса. Благодаря этому осуществляется возможность изменения производительности турбонаддува в зависимости от вращения коленчатого вала.

Но такая конструкция имеет один существенный недостаток – при резком открытии дроссельной заслонки турбонаддув не успевает обеспечить необходимое количество воздуха для подачи в цилиндры. Для этого ему требуется определенное время. Выливается это в образование негативного эффекта, который получил название «турбояма». То есть, водитель резко нажимает на педаль газа, рассчитывая резко ускориться, но из-за нехватки воздуха ускорения сразу не происходит. Автомобиль начнет набирать обороты только после того, как наддув обеспечит необходимое количество воздуха. Вслед за «турбоямой» возникает еще один негативный эффект – «турбоподхват». Происходит он после «турбоямы» и сопровождается увеличенным давлением в турбонаддуве из-за интенсивной работы компрессора.

Для решения проблемы появления существует несколько способов. Первый из них – использование комбинированного наддува (состоящего из механического нагнетателя и турбонагнетателя). На начальном этапе при резком нажатии на педаль газа давление в выпускном коллекторе обеспечивает механический нагнетатель, работа которого не зависит от выхлопных газов, после в работу вступает турбонагнетатель, а механический отключается.

Принцип работы турбокомпрессора (турбины)

Видео: Устройство и неисправности турбины

Вторым методом борьбы с «турбоямой» является внедрение двойного турбонаддува, известного как «twin-turbo». Этот подход чаще всего используется в V-образных моторах.

Третьим вариантом является применение турбонаддува с изменяемой геометрией. В таких турбинах воздушный поток регулируется за счет изменения площади канала, через который поступает воздух.

Устройство и неисправности турбины

Неисправности и их диагностика

При своей достаточно простой конструкции, у турбокомпрессора может возникнуть большое количество неисправностей. Основными из них являются:

• Утечка масла через уплотнительные кольца и попадание его в воздух, подаваемый в цилиндры;
• Утечка воздуха в местах соединения патрубков;
• Засорение канала отвода масла из компрессора;
• Засорение подающего масляного канала;
• Неисправности системы управления;
• Трещины и деформация корпуса компрессора;
• Засорение воздушного фильтра;

О многих возникших проблемах с работой турбонаддува могут просигнализировать выхлопные газы. Синий дым из трубы будет указывать на попадание масла в воздух, черный – на утечку воздуха, а белый – на засорение отводного масляного канала.

Также о неисправностях может рассказать сам двигатель и турбонаддув. Потеря динами разгона будет указывать на проблемы с управлением турбиной, свист при работе мотора будет сигнализировать об утечке воздуха между компрессором и двигателем, а деформация корпуса будет сопровождаться скрежетом.

Несмотря на свои недостатки и неисправности все больше автомобилей оснащаются турбокомпрессорами, поскольку данное устройство – действительно полезное.

Преимущества и недостатки использования турбокомпрессоров в автомобилях

Турбокомпрессоры стали неотъемлемой частью современных автомобилей, особенно в сегменте легковых и грузовых транспортных средств. Их использование связано с рядом значительных преимуществ, однако существуют и определенные недостатки, которые необходимо учитывать при выборе и эксплуатации автомобилей с турбонаддувом.

Преимущества турбокомпрессоров

• Увеличение мощности двигателя: Турбокомпрессоры позволяют значительно увеличить мощность двигателя без увеличения его объема. Это достигается за счет использования энергии отработанных газов для сжатия входящего воздуха, что позволяет улучшить процесс сгорания и, как следствие, повысить мощность.
• Улучшение топливной экономичности: С помощью турбонаддува можно добиться более полного сгорания топлива, что приводит к снижению расхода топлива на единицу мощности. Это особенно актуально в условиях строгих экологических норм, когда требуется уменьшить выбросы CO2.
• Снижение веса: Турбокомпрессоры позволяют производить более компактные и легкие двигатели, что способствует снижению общего веса автомобиля. Это, в свою очередь, улучшает управляемость и динамические характеристики транспортного средства.
• Улучшение динамики: Турбокомпрессоры обеспечивают более быстрый отклик двигателя на нажатие педали акселератора, что позволяет автомобилю быстрее разгоняться и улучшает его общую динамику.
• Экологические преимущества: Современные турбокомпрессоры, особенно в сочетании с системами рекуперации энергии и фильтрации выхлопных газов, помогают снизить уровень вредных выбросов, что делает автомобили более экологически чистыми.

Недостатки турбокомпрессоров

• Турбо-лаг: Одним из основных недостатков является задержка в отклике двигателя на нажатие педали акселератора, известная как турбо-лаг. Это происходит из-за времени, необходимого для разгона турбокомпрессора до рабочей скорости.
• Сложность конструкции: Турбокомпрессоры имеют более сложную конструкцию по сравнению с атмосферными двигателями, что может привести к увеличению затрат на обслуживание и ремонт. Кроме того, они требуют качественного масла и регулярной замены фильтров.
• Нагрев: Турбокомпрессоры работают при высоких температурах, что может привести к перегреву двигателя, если система охлаждения не справляется с нагрузками. Это требует дополнительного внимания к системе охлаждения и регулярного контроля состояния двигателя.
• Зависимость от качества топлива: Турбированные двигатели более чувствительны к качеству используемого топлива. Низкокачественное топливо может привести к образованию отложений и снижению эффективности работы турбокомпрессора.
• Стоимость: Автомобили с турбокомпрессорами, как правило, стоят дороже, чем их атмосферные аналоги. Это связано как с более сложной конструкцией, так и с необходимостью использования более качественных материалов и технологий.

Таким образом, использование турбокомпрессоров в автомобилях имеет как свои преимущества, так и недостатки. При выборе автомобиля с турбонаддувом важно учитывать не только его мощность и экономичность, но и возможные сложности в эксплуатации и обслуживании.

Вопрос-ответ

Какова основная функция турбокомпрессора в двигателе?

Основная функция турбокомпрессора заключается в увеличении мощности двигателя за счет повышения давления и температуры воздуха, поступающего в цилиндры. Это достигается за счет использования энергии отработанных газов, которые вращают турбину, соединенную с компрессором, сжимающим воздух перед его подачей в двигатель.

Какие основные компоненты входят в состав турбокомпрессора?

Турбокомпрессор состоит из нескольких ключевых компонентов: турбины, компрессора, вала, подшипников и системы управления. Турбина преобразует энергию отработанных газов в механическую, которая затем передается на компрессор для сжатия воздуха. Валы и подшипники обеспечивают вращение и поддержку этих компонентов.

Как турбокомпрессор влияет на эффективность работы двигателя?

Турбокомпрессор значительно повышает эффективность работы двигателя, позволяя ему развивать большую мощность при меньшем объеме. Это достигается за счет улучшения заполнения цилиндров свежим воздухом, что способствует более полному сгоранию топлива и снижению расхода топлива на единицу мощности.

Советы

СОВЕТ №1

Изучите принцип работы турбокомпрессора. Понимание того, как устройство использует выхлопные газы для повышения давления воздуха, поможет вам лучше оценить его роль в увеличении мощности двигателя и эффективности работы автомобиля.

СОВЕТ №2

Регулярно проверяйте состояние турбокомпрессора. Обратите внимание на наличие утечек масла, посторонних шумов и изменений в работе двигателя. Это поможет предотвратить серьезные поломки и продлить срок службы устройства.

СОВЕТ №3

Используйте качественное моторное масло и следите за его уровнем. Турбокомпрессоры работают в условиях высоких температур и давлений, поэтому важно, чтобы смазка была на должном уровне и соответствовала рекомендациям производителя.

СОВЕТ №4

Обратите внимание на систему охлаждения. Эффективное охлаждение турбокомпрессора помогает избежать перегрева и повреждений, поэтому следите за состоянием радиатора и уровнем охлаждающей жидкости.
