Рулевое управление автомобиля — ключевая система, обеспечивающая безопасность и комфорт вождения. В статье рассмотрим конструкцию и типы рулевого управления, включая червячный и реечный, а также их особенности и преимущества. Знание устройства рулевого управления и его разновидностей поможет автолюбителям лучше понимать работу автомобиля и своевременно выявлять неисправности, что повысит безопасность на дороге.
Конструкция рулевого управления автомобиля
Рулевое управление автомобиля состоит из трех основных элементов:
- Колонка.
- Механизм.
- Привод.
Эти элементы взаимодействуют друг с другом, позволяя передавать действия водителя на колеса управляемой оси, что и обеспечивает их поворот.
Кроме того, в конструкцию автомобиля включен вспомогательный механизм – усилитель рулевого управления, который частично снижает нагрузку на водителя, тем самым облегчая процесс управления автомобилем.
Эксперты в области автомобильной техники отмечают, что конструкция рулевого управления играет ключевую роль в обеспечении безопасности и комфорта вождения. Существуют несколько типов рулевых систем, среди которых механические, гидравлические и электрические. Механические системы, хотя и просты в конструкции, могут уступать в точности и отзывчивости. Гидравлические системы обеспечивают более легкое управление, но требуют регулярного обслуживания. В последние годы электрические рулевые системы становятся все более популярными благодаря своей эффективности и возможности интеграции с современными системами помощи водителю. Специалисты подчеркивают, что выбор типа рулевого управления зависит от назначения автомобиля и предпочтений водителя, а также от технологических тенденций, направленных на повышение безопасности и улучшение управляемости.
Колонка
Рулевая колонка представляет собой вал, посредством которого усилие водителя передается на механизм. Один конец этого вала заведен в салон, и на него посажен руль (шлицевым соединением), посредством которого водитель и осуществляет действия для изменения направления движения (вращает его).
В современных авто рулевой вал является составным – состоящим из нескольких частей, соединенных между собой карданными шарнирами. Достоинства этой конструкции:
- Возможность регулировки. Составное устройство позволяет водителю настроить для себя удобное положение руля (изменить вылет и угол наклона колонки);
- Повышение безопасности. Составная конструкция является травмобезопасной — за счет карданных шарниров при фронтальном ударе авто о препятствие, колонка «ломается», а не выходит в салон навстречу водителю;
Вал рулевой колонки пустотелый, что позволяет протянуть внутри него проводку для питания элементов – клавиши звукового сигнала, пиропатрона подушки безопасности, системы подогрева рулевого колеса.
На колонку устанавливается ряд органов управления оборудованием авто:
- переключатель поворотников;
- рычаг установки режима работы головного света (ближний, дальний свет);
- переключатель стеклоочистителей и системы омыва лобового и заднего стекла;
- переключатели передач КПП (в авто, оснащенных АКПП, РКПП, вариатором);
- клавиши управления мультимедийной системой, круиз-контролем (непосредственно на руле);
- замок зажигания;
Расположение указанных элементов на рулевой колонке обеспечивает удобный доступ к ним водителю.
Читайте также:
| Тип рулевого управления | Принцип работы | Преимущества и недостатки |
|---|---|---|
| Червячный (глобоидный) | Червяк, закрепленный на рулевом валу, вращает червячное колесо, которое передает движение на сошку рулевого механизма. | Преимущества: Простота конструкции, надежность, хорошая обратная связь. Недостатки: Большой люфт, низкая эффективность, громоздкость, требует регулярной регулировки. |
| Реечный (шестерня-рейка) | Шестерня на рулевом валу вращает зубчатую рейку, которая непосредственно перемещает рулевые тяги. | Преимущества: Компактность, высокая эффективность, точное управление, хорошая обратная связь, меньший люфт. Недостатки: Чувствительность к ударам, передача вибраций на руль, ограниченный угол поворота колес. |
| Винтовой (винт-гайка) | Винт на рулевом валу перемещает гайку, которая через рычаги передает движение на рулевые тяги. | Преимущества: Высокая надежность, большая передаточная способность, хорошая амортизация ударов. Недостатки: Сложность конструкции, большой люфт, низкая эффективность, громоздкость. |
| Гидравлический усилитель руля (ГУР) | Насос создает давление в гидравлической системе, которое помогает водителю поворачивать руль. | Преимущества: Снижение усилия на руле, комфорт при маневрировании, улучшение управляемости. Недостатки: Увеличение расхода топлива, сложность конструкции, возможность утечек, снижение обратной связи. |
| Электрический усилитель руля (ЭУР) | Электродвигатель помогает водителю поворачивать руль, используя данные от датчиков. | Преимущества: Экономичность, компактность, возможность настройки характеристик, отсутствие утечек, улучшенная обратная связь. Недостатки: Высокая стоимость, сложность электроники, возможные сбои в работе, чувствительность к перепадам напряжения. |
| Активное рулевое управление | Система, которая изменяет передаточное отношение рулевого механизма в зависимости от скорости движения и угла поворота руля. | Преимущества: Улучшение маневренности на низких скоростях, повышение устойчивости на высоких скоростях, адаптация к дорожным условиям. Недостатки: Высокая стоимость, сложность конструкции, зависимость от электроники, потенциальные сбои. |
Интересные факты
Вот несколько интересных фактов о конструкции и типах рулевого управления автомобилей:
-
Электрическое рулевое управление: Современные автомобили все чаще оснащаются электрическим рулевым управлением (EPS), которое заменяет традиционные гидравлические системы. Это позволяет не только снизить вес автомобиля и улучшить топливную экономичность, но и предоставляет возможность интеграции с системами помощи водителю, такими как автоматическое удержание в полосе или адаптивный круиз-контроль.
-
Рулевое управление с переменным передаточным отношением: Некоторые современные автомобили используют систему рулевого управления с переменным передаточным отношением (VGRS). Эта система изменяет степень поворота рулевого колеса в зависимости от скорости автомобиля, что обеспечивает более точное управление на высоких скоростях и улучшает маневренность на низких.
-
Системы активного рулевого управления: В некоторых высококлассных автомобилях используются системы активного рулевого управления, которые могут изменять угол поворота колес в зависимости от условий движения. Это позволяет улучшить устойчивость автомобиля на дороге и повысить безопасность, особенно в сложных дорожных условиях или при резком маневрировании.
Механизм
Рулевой механизм является важнейшим элементом в автомобильной системе. Он отвечает за увеличение усилия, которое водитель прикладывает к рулю, и передачу этого усилия на привод.
Наиболее распространены два типа рулевых механизмов: червячный и реечный.

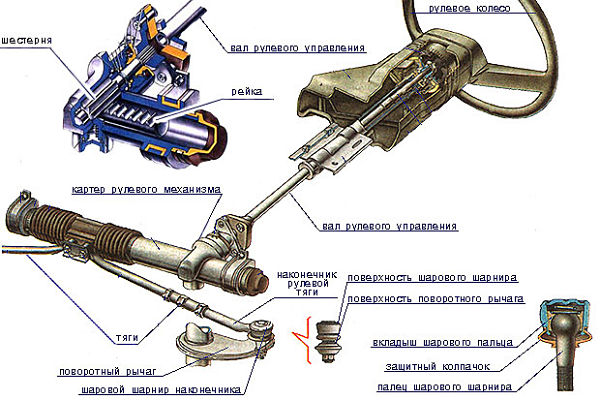

В червячном рулевом механизме основными компонентами выступают червячок и ролик. В легковых автомобилях чаще всего используется механизм «шестерня-рейка». В этой конструкции вращательное движение шестерни преобразуется в возвратно-поступательное движение рейки с зубчатым сектором. Шестерня и рейка являются основными элементами данного механизма. Эти детали размещаются в корпусе, который устанавливается в подкапотном пространстве на моторном щите или подрамнике.
Косозубая шестерня надежно фиксируется на втором конце вала рулевой колонки, что позволяет при воздействии на руль осуществлять вращение шестеренки.
Благодаря зубьям шестерня постоянно зацепляется с зубчатым сектором рейки. Рейка, представляющая собой шток, перемещается вдоль своей оси: например, при повороте руля влево рейка смещается вправо. Рулевая рейка соединена с рулевым приводом, который воздействует на колеса.
Такой механизм обеспечивает передачу усилия (с увеличением его благодаря заданному передаточному соотношению) от руля к приводу.
Привод
Рулевой привод включает в себя систему тяг, соединяющих рейку с поворотными кулаками колес. К рейке тяги закрепляются жестко, а вот с поворотными кулаками они соединяются через рулевые шаровые наконечники.
-
Читайте также:
В зависимости от конструкции подвески, в роли поворотного кулака может выступать амортизационная стойка (подвеска МакФерсона) или ступица колеса (в рычажных подвесках).
В подвеске МакФерсона возможность вращаться стойке вокруг оси обеспечивается опорным подшипником и шаровой опорой. В рычажных же подвесках вращение ступицы осуществляется за счет использования двух шаровых опор (верхней и нижней). Опоры и опорные подшипники хоть и являются составными элементами подвески, но от них зависит и работа рулевого управления.
Принцип работы рулевого управления
Рассмотрим ситуацию, когда водителю необходимо выполнить левый поворот.
При повороте руля влево движение передается через вал колонки на шестерню, которая также начинает вращаться в том же направлении. Благодаря зубчатому зацеплению шестерня смещает рейку вправо.
Когда рейка перемещается, она тянет левую рулевую тягу, что приводит к вращению амортизационной стойки или ступицы вокруг своей оси влево, обеспечивая тем самым поворот левого колеса в нужную сторону.
В то же время рейка толкает правую рулевую тягу, что вызывает поворот правого колеса влево. Таким образом, колеса управляемой оси поворачиваются одновременно, но угол их поворота различен, что предотвращает скольжение колес во время маневра.
Разница в углах поворота достигается за счет установки определенных углов (развала и схождения) для управляемых колес.
Усилители
Рулевое управление автомобилей сейчас комплектуется усилителями, обеспечивающими повышение усилия, прикладываемого водителем к рулю.
Наибольшее распространение получили усилители гидравлического и электрического типов.
-
Читайте также:
В первом варианте дополнительное усилие создается за счет давления жидкости, нагнетание которой выполняется специальным насосом. Особенностью конструкции гидроусилителя является использование рулевого механизма в качестве гидравлического силового цилиндра (корпус выполняет роль цилиндра, а рейка – поршня).
В электрическом усилителе дополнительно усилие создается электродвигателем с редуктором. На автомобилях используется два типа электроусилителей – располагаемых на колонке и воздействующих на ее вал, а также входящие в конструкцию механизма (взаимодействует с рейкой).
Износ и неисправности
Система управления автомобилем имеет относительно простую конструкцию, что обеспечивает длительный срок службы её компонентов. Однако со временем детали рулевого управления начинают изнашиваться (поломки происходят реже), что негативно сказывается на управляемости автомобиля и, соответственно, на безопасности движения.
Износ чаще всего затрагивает те элементы, которые взаимодействуют с другими частями или имеют подвижные механизмы:
- карданные шарниры рулевой колонки;
- пара «шестерня-рейка»;
- втулки рейки;
- рулевые наконечники;
Износ перечисленных компонентов приводит к образованию люфта в рулевом управлении, что снижает управляемость автомобиля (уменьшается связь между рулем и колесами).
Поскольку люфты в этих элементах возникают постепенно и полностью избавиться от них невозможно, установлены предельные нормы износа для рулевого управления. Для легковых автомобилей критическим считается суммарный люфт, превышающий 10 градусов, а для грузовых – 20 градусов. Суммарный люфт измеряется с помощью специального устройства – люфтомера.
Если люфт превышает установленные нормы, узел требует ремонта. Устранение износа в наконечниках и карданных шарнирах осуществляется путём их замены.
Для устранения люфта в паре «шестерня-рейка» в конструкции предусмотрен специальный регулировочный винт, который позволяет «выбирать» зазор между зубьями. Однако при значительном износе зубьев такая регулировка становится невозможной, и восстановление нормальной работы механизма требует ремонта с заменой изношенных деталей.
Кроме износа в узле могут возникать и другие неисправности, проявляющиеся в повышении усилия при повороте, подклинивании или хрустах. Эти симптомы указывают на поломки в механизме, такие как выкрашивание зубьев шестерни и сектора рейки, а также их критический износ.
-
Читайте также:
ТО и ремонт
Обслуживание системы управления автомобиля включает в себя ряд операция:
- Регулировка углов развала/схождения (каждый раз после ремонта, связанного с подвеской и управлением);
- Диагностика состояния компонентов (визуальный осмотр, замер суммарного люфта, проверка степени износа подвижных компонентов);
- Регулировка зацепления в рабочей паре механизма;
Рулевое управление хорошо поддается ремонту. Замена составляющих системы требуется редко, зачастую удается восстановить работоспособность управления путем ремонта с использованием ремкомплектов и запчастей.
Современные технологии рулевого управления
Современные технологии рулевого управления автомобилей претерпели значительные изменения за последние десятилетия. Эти изменения связаны как с развитием автомобильной электроники, так и с требованиями к безопасности и комфорту водителей и пассажиров. В данной части статьи мы рассмотрим основные технологии, используемые в современных системах рулевого управления, а также их преимущества и недостатки.

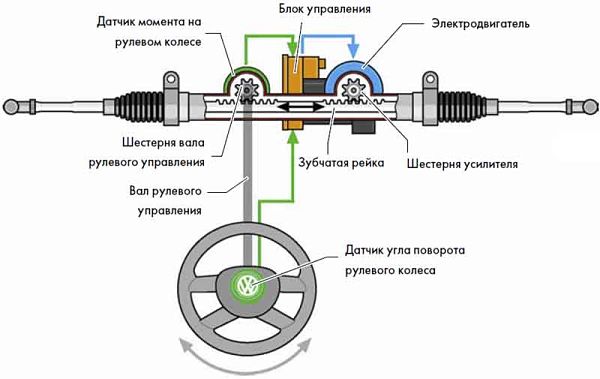

Одной из ключевых технологий является электроусилитель рулевого управления (ЭУР). В отличие от традиционных гидравлических систем, которые используют жидкость для усиления усилия на руле, ЭУР применяет электрические моторы для достижения аналогичного эффекта. Это позволяет значительно снизить вес системы, улучшить топливную экономичность и уменьшить количество движущихся частей, что в свою очередь снижает вероятность поломок.
Электроусилители бывают двух типов: параллельные и колесные. Параллельные ЭУР устанавливаются на рулевой колонке и обеспечивают усилие на руле в зависимости от скорости автомобиля и других факторов. Колесные ЭУР, в свою очередь, устанавливаются непосредственно на колеса и могут обеспечивать более точное управление, особенно в условиях низкой сцепляемости.
Еще одной важной технологией является адаптивное рулевое управление. Эта система использует датчики и алгоритмы для изменения передаточного отношения рулевого управления в зависимости от скорости автомобиля и условий движения. Например, на высоких скоростях передаточное отношение может быть уменьшено для повышения стабильности, в то время как на низких скоростях оно может быть увеличено для улучшения маневренности. Это позволяет водителю получать более точную обратную связь и улучшает общие характеристики управления автомобилем.
Современные системы рулевого управления также интегрируются с системами помощи водителю, такими как адаптивный круиз-контроль и системы предотвращения столкновений. Эти технологии позволяют автомобилю самостоятельно корректировать направление движения, что значительно повышает уровень безопасности. Например, при обнаружении препятствия система может автоматически изменить угол поворота руля, чтобы избежать аварии.
Не менее важным аспектом является интерфейс управления. Современные автомобили часто оснащаются многофункциональными рулевыми колесами, которые позволяют водителю управлять различными системами автомобиля, не отрывая рук от руля. Это повышает уровень комфорта и безопасности, так как водитель может сосредоточиться на дороге.
Несмотря на все преимущества современных технологий рулевого управления, существуют и некоторые недостатки. Например, электрические системы могут быть более чувствительными к сбоям в электронике, что может привести к потере управления. Кроме того, высокая стоимость таких систем может стать препятствием для их широкого распространения в бюджетных моделях автомобилей.
В заключение, современные технологии рулевого управления представляют собой значительный шаг вперед в области автомобильной инженерии. Они обеспечивают более высокий уровень безопасности, комфорта и управляемости, что делает вождение более приятным и безопасным. Однако, как и любая новая технология, они требуют тщательного подхода к разработке и внедрению, чтобы минимизировать возможные риски и недостатки.
Вопрос-ответ
Какие основные типы рулевого управления существуют в автомобилях?
Существует несколько основных типов рулевого управления: механическое, гидравлическое и электрическое. Механическое рулевое управление использует систему шестерен и тяг для передачи усилия от руля к колесам. Гидравлическое рулевое управление применяет жидкость для усиления усилия водителя, что облегчает поворот руля. Электрическое рулевое управление использует электродвигатели для управления движением колес, что позволяет более точно настраивать характеристики управления.
Каковы преимущества электрического рулевого управления по сравнению с другими типами?
Электрическое рулевое управление имеет несколько преимуществ, включая меньший вес, что способствует улучшению топливной экономичности. Оно также позволяет более точную настройку характеристик управления, таких как чувствительность и усилие на руле, в зависимости от скорости автомобиля. Кроме того, электрическая система может интегрироваться с другими электронными системами автомобиля, такими как системы помощи водителю.
Как влияет конструкция рулевого управления на безопасность автомобиля?
Конструкция рулевого управления играет ключевую роль в безопасности автомобиля. Надежные и качественные системы рулевого управления обеспечивают точное и предсказуемое поведение автомобиля на дороге, что снижает риск аварий. Современные системы часто включают в себя дополнительные функции, такие как системы стабилизации и помощи при экстренном торможении, которые помогают водителю сохранять контроль над автомобилем в сложных ситуациях.
Советы
СОВЕТ №1
Изучите основные типы рулевого управления, такие как механическое, гидравлическое и электрическое. Понимание их особенностей поможет вам выбрать наиболее подходящий вариант для вашего автомобиля.
СОВЕТ №2
Регулярно проверяйте состояние рулевого управления и связанных с ним компонентов. Это включает в себя осмотр рулевых тяг, наконечников и жидкости в системе, чтобы избежать серьезных поломок и обеспечить безопасность на дороге.
СОВЕТ №3
Обратите внимание на настройки и регулировку рулевого управления. Правильная настройка углов развала и схождения колес может значительно улучшить управляемость и устойчивость автомобиля.
СОВЕТ №4
Если вы планируете модернизацию рулевого управления, проконсультируйтесь с профессионалами. Они помогут выбрать оптимальные решения, которые повысят комфорт и безопасность вождения.
