Сапун двигателя — важный элемент, обеспечивающий вентиляцию картерных газов и предотвращающий избыточное давление в системе. В статье рассмотрим предназначение сапуна, его устройство и влияние на работоспособность двигателя. Также предложим советы по обслуживанию и чистке сапуна, что поможет продлить срок службы автомобиля и избежать проблем с его работой.
Назначение
Сапун в автомобиле выполняет важную функцию – он соединяет подпоршневое пространство двигателя с атмосферой. Кроме того, сапун также устанавливается в клапанной крышке головки блока.
Во время работы двигателя движение его компонентов, механизмов и смазочных материалов приводит к увеличению давления внутри картера и под крышкой. Также в подпоршневом пространстве накапливаются картерные газы, что дополнительно повышает давление.
Поршневые кольца не обеспечивают полную герметичность камеры сгорания, в результате чего часть рабочих газов проникает в подпоршневое пространство.
Работа двигателя сопровождается изменениями температуры, что приводит к образованию конденсата. Накопление влаги в моторе недопустимо, так как это является одной из основных причин коррозии.
Смесь рабочих газов, попадающих в картер, влаги и частиц масла, которые смешиваются при взаимодействии со смазкой, называется картерными газами. Увеличение давления внутри картера обычно негативно сказывается на работе двигателя, так как газы создают дополнительное сопротивление для узлов и механизмов.
Если газы в подпоршневом пространстве накапливаются в значительных объемах, они могут прорываться через неплотности и слабые места, такие как сальники, щупы и уплотнители.
Поэтому важно поддерживать баланс давления и отводить газы. Эту задачу выполняет сапун, который по сути является воздушным клапаном. Следует отметить, что этот элемент используется не только в двигателе, но и в трансмиссии и задних мостах.
Кроме того, сапун может служить инструментом для диагностики состояния мотора. Он помогает определить степень износа цилиндропоршневой группы и состояние поршневых колец.
При износе деталей двигателя или закоксовке поршневых колец в подпоршневое пространство попадает значительное количество газов. Благодаря сапуну это проявляется в увеличении дымности картерных газов. Если цилиндропоршневая группа находится в хорошем состоянии, дым в картерных газах практически отсутствует.
Читайте также:
Сапун двигателя, или вентиляция картерных газов, представляет собой важный элемент системы, обеспечивающий нормальную работу двигателя внутреннего сгорания. Эксперты отмечают, что сапун служит для удаления избыточного давления и газов, образующихся в картере, что предотвращает возможные повреждения и утечки масла. В процессе работы двигателя, пары масла и топлива могут накапливаться, и именно сапун помогает поддерживать оптимальный уровень давления, позволяя газам выходить наружу.
Кроме того, специалисты подчеркивают, что правильная работа сапуна способствует снижению выбросов вредных веществ в атмосферу. Если сапун забивается или выходит из строя, это может привести к серьезным проблемам, таким как перегрев двигателя или его неэффективная работа. Поэтому регулярная проверка и обслуживание этого компонента являются важными аспектами ухода за автомобилем.
Конструктивные особенности
Ранее сапун представлял собой обычный штуцер с одетым на него шлангом, отведенным вниз. Такая конструкция обеспечивала отвод картерных газов в атмосферу. Чтобы исключить выброс масла, перед сапуном устанавливался маслоотделитель. Этот элемент изменял траектории движения газов, при этом масло благодаря инерции оседало на стенках маслоотделителя и стекало в поддон.

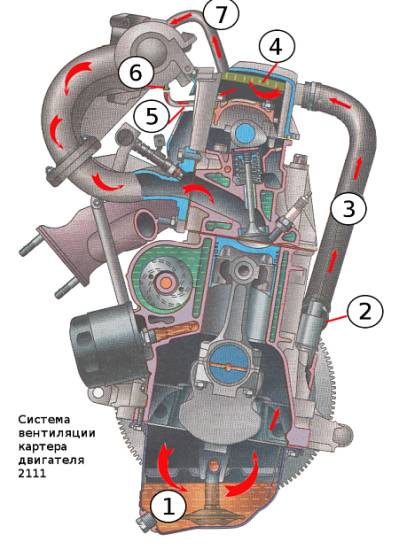

В современных авто, для повышения экологичности, используется целая система отвода этих газов. Благодаря ей они выводятся не в атмосферу, а подаются в цилиндры, где и сгорают.
Эта система включает в себя:
- Сапун.
- Маслоотделители.
- Патрубки.
Примечательно, что в системе отвода картерных газов используется несколько маслоотделителей – лабиринтный, центробежный, сеточный.
Размещается сапун в самых разных местах нижней части блока двигателя. Он может быть как отдельным элементом, так и выступать в качестве корпуса для щупа.
Сапун – элемент очень простой по конструкции, но от него зависит работоспособность мотора. Если его заглушить, то уже через несколько минут возросшее давление выдавит масло. Если масло выйдет через щуп, тогда достаточно лишь восстановить уровень смазочного материала и вытереть подкапотное пространство. Но если масло продавливает сальники коленчатого вала, то без их замены не обойтись.
В сапуне нет никаких подвижных частей, поэтому ломаться в нем нечему. Но обслуживания он все же требует. Маслоотделитель не способен уловить все масло и масляные частицы в газах остаются. Часть их оседает на внутренних стенках сапуна вместе с сажей и загрязняющими элементами. Постепенно диаметр трубок уменьшается, что ухудшает вентиляцию картера. В зимнее время к грязи на стенках добавляется замерзшая вода.
На некоторых авто система вентиляции картера предусматривает подачу газа в крышку клапанов, где они дополнительно проходят через маслоуловительную сетку перед тем, как поступят в цилиндры. Соты этой сетки также закупориваются грязью, поэтому пропускная способность снижается. «Выливается» это в продавливание сальников распределительного вала.
Ещё кое-что полезное для Вас:
-
Читайте также:
- Причины запотевания фар и основные способы решения проблемы
- Какой герметик лучше для системы охлаждения автомобиля
- Что такое чип тюнинг двигателя: плюсы и минусы
| Название колонки 1 | Название колонки 2 | Название колонки 3 |
|---|---|---|
| Что такое сапун двигателя? | Функции сапуна | Признаки неисправности |
| Сапун (или система вентиляции картерных газов) – это клапан или трубка, предназначенная для отвода избыточного давления и газов из картера двигателя. | 1. Выравнивание давления: Предотвращает избыточное давление в картере, которое может повредить уплотнения и прокладки. | 1. Повышенный расход масла: Газы не отводятся, давление выталкивает масло через уплотнения. |
| Он предотвращает накопление вредных газов, образующихся в процессе работы двигателя, и обеспечивает их безопасный отвод. | 2. Удаление вредных газов: Отводит пары топлива, продукты сгорания и влагу, которые могут загрязнять масло и вызывать коррозию. | 2. Утечки масла: Из-за избыточного давления масло выдавливается через сальники и прокладки. |
| Сапун может быть простым клапаном или частью более сложной системы принудительной вентиляции картера (PCV). | 3. Поддержание чистоты масла: Уменьшает загрязнение моторного масла, продлевая срок его службы. | 3. Дым из-под капота: Может указывать на утечки масла, вызванные неисправным сапуном. |
| В современных двигателях сапун часто интегрирован в систему впуска, где картерные газы дожигаются. | 4. Снижение выбросов: В системах PCV картерные газы возвращаются во впускной коллектор для дожигания, уменьшая вредные выбросы. | 4. Нестабильная работа двигателя: Забитый сапун может нарушить баланс давления, влияя на работу двигателя. |
| Его исправная работа критически важна для долговечности и эффективности двигателя. | 5. Предотвращение образования нагара: Уменьшает образование нагара и отложений в двигателе. | 5. Повышенное давление в картере: Можно проверить, открыв маслозаливную горловину при работающем двигателе – будет сильный поток газов. |
Интересные факты
Вот несколько интересных фактов о сапуне двигателя:
-
Функция сапуна: Сапун (или вентиляционный клапан) двигателя служит для предотвращения избыточного давления в картере. Он позволяет выходить газам, образующимся в результате работы двигателя, и предотвращает накопление вредных веществ, что способствует улучшению работы двигателя и увеличению его срока службы.
-
Система вентиляции: Современные двигатели часто оснащены системой вентиляции картера (PCV – Positive Crankcase Ventilation), которая использует сапун для рециркуляции газов обратно в систему впуска. Это помогает снизить выбросы и повысить топливную эффективность.
-
Проблемы с сапуном: Если сапун забивается или не функционирует должным образом, это может привести к повышенному давлению в картере, что, в свою очередь, может вызвать утечки масла, повреждение уплотнений и даже серьезные поломки двигателя. Регулярная проверка и обслуживание сапуна являются важными аспектами ухода за автомобилем.
Обслуживание

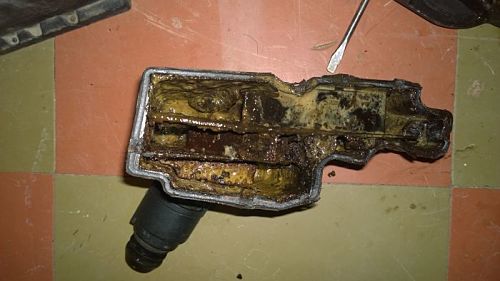

Чтобы избежать продавливания сальников, необходимо регулярно очищать систему вентиляции двигателя. Если проводить чистку дважды в год, проблем с выполнением этой задачи не возникнет, так как грязь можно удалить с помощью ветоши.
Начинать следует с сапуна. В некоторых двигателях он фиксируется с помощью болтов, в других же сапун плотно установлен в своем месте.
После извлечения сапуна стенки тщательно протираем ветошью. Если загрязнение значительное, можно использовать проволоку или отвертку для удаления грязи. Перед установкой сапуна не забудьте протереть посадочное место.
Патрубки системы вентиляции следует промыть и прочистить шомполом, который можно сделать из ветоши и проволоки.
Также необходимо очищать маслоуловительную сетку, расположенную в клапанной крышке. При небольшом загрязнении достаточно просто протереть ее.
Если сетка сильно загрязнена отложениями, придется использовать нож, отвертку или проволоку для очистки. Кроме того, можно просто сжечь отложения: для этого налейте немного бензина на сетку и подожгите.
Эти простые действия помогут поддерживать систему вентиляции картера, включая сапун, в исправном состоянии и предотвратить продавливание сальников или вытекание масла через щуп.
-
Читайте также:
Видео: Сапун, что это и зачем?
Типы сапунов
1. Сапуны с активной вентиляцией
Сапуны с активной вентиляцией представляют собой устройства, которые обеспечивают постоянный обмен воздуха между внутренней частью двигателя и окружающей средой. Они оснащены специальными фильтрами и клапанами, которые позволяют воздуху свободно проходить, но предотвращают попадание загрязняющих веществ в систему. Эти сапуны часто используются в современных автомобилях, так как они помогают поддерживать оптимальное давление в картере и предотвращают образование конденсата.
2. Сапуны с пассивной вентиляцией
Сапуны с пассивной вентиляцией работают на основе естественного потока воздуха. Они не имеют активных механизмов, а полагаются на разницу давления для обеспечения вентиляции. Такие устройства могут быть менее эффективными, особенно в условиях высокой нагрузки на двигатель, когда требуется более интенсивный обмен воздуха. Однако они проще в конструкции и часто используются в старых моделях автомобилей.
3. Сапуны с фильтрацией
Некоторые сапуны оборудованы дополнительными фильтрами, которые задерживают частицы грязи и масла, предотвращая их попадание в картер. Эти устройства обеспечивают более чистую вентиляцию и могут значительно продлить срок службы двигателя. Фильтры требуют регулярной замены или очистки, что следует учитывать при обслуживании автомобиля.
4. Сапуны с системой улавливания паров
Сапуны с системой улавливания паров (или системы PCV – Positive Crankcase Ventilation) предназначены для улавливания и повторного использования паров топлива и масла, которые образуются в картере. Эти устройства помогают снизить выбросы вредных веществ в атмосферу и повышают общую эффективность работы двигателя. Они являются важной частью системы контроля выбросов и требуют регулярной проверки и обслуживания.
5. Специальные сапуны для спортивных автомобилей
В спортивных автомобилях часто используются специализированные сапуны, которые обеспечивают максимальную производительность и эффективность. Эти устройства могут иметь улучшенные характеристики вентиляции и фильтрации, а также быть выполнены из легких и прочных материалов. Они помогают поддерживать стабильное давление в картере даже при высоких оборотах двигателя и экстремальных условиях эксплуатации.
6. Сапуны для дизельных двигателей
Дизельные двигатели требуют особого подхода к вентиляции картерных газов. Сапуны для дизельных двигателей часто имеют более сложную конструкцию и могут включать системы улавливания сажевых частиц. Это связано с тем, что дизельные двигатели производят большее количество вредных выбросов, и их вентиляция должна быть более эффективной для соблюдения экологических норм.
Вопрос-ответ
Что будет, если не работает сапун двигателя?
Сапун отвечает за стравливание газа и поступление воздуха. Если он выходит из строя, в систему поступает недостаточно воздуха для горения или накапливаются излишки газа. В целом его устанавливают на все относительно крупные пустотелые узлы техники, где есть смазочные материалы и воздух.
Что произойдет, если засорится сапун двигателя?
Двигатель может перегреться и начать пропускать зажигание. Расход масла увеличивается, а мощность двигателя кажется сниженной. Если засоренный сапун не отремонтировать или не заменить, это может привести к загрязнению свечей зажигания и потенциальному разрыву прокладки головки блока цилиндров или впускного коллектора, поскольку скопившийся воздух стремится выйти из двигателя.
-
Читайте также:
Для чего выводят сапун из двигателя?
Термин “сапунит двигатель” применяется, когда вентиляционная система картера двигателя не справляется с отводом образовавшихся газов и паров, и они вырываются наружу через сапун в виде дыма. Это обычно сопровождается ухудшением работы двигателя, повышенным расходом масла и возможным появлением масляных подтеков.
Советы
СОВЕТ №1
Изучите основные причины появления сапуна в двигателе. Это поможет вам лучше понять, как предотвратить его образование и сохранить двигатель в хорошем состоянии.
СОВЕТ №2
Регулярно проверяйте уровень масла и состояние системы вентиляции картера. Это позволит избежать накопления избыточного давления и образования сапуна.
СОВЕТ №3
Обращайте внимание на признаки неисправностей, такие как повышенный расход масла или появление масляных пятен под автомобилем. Эти симптомы могут указывать на проблемы с сапуном или другими компонентами двигателя.
